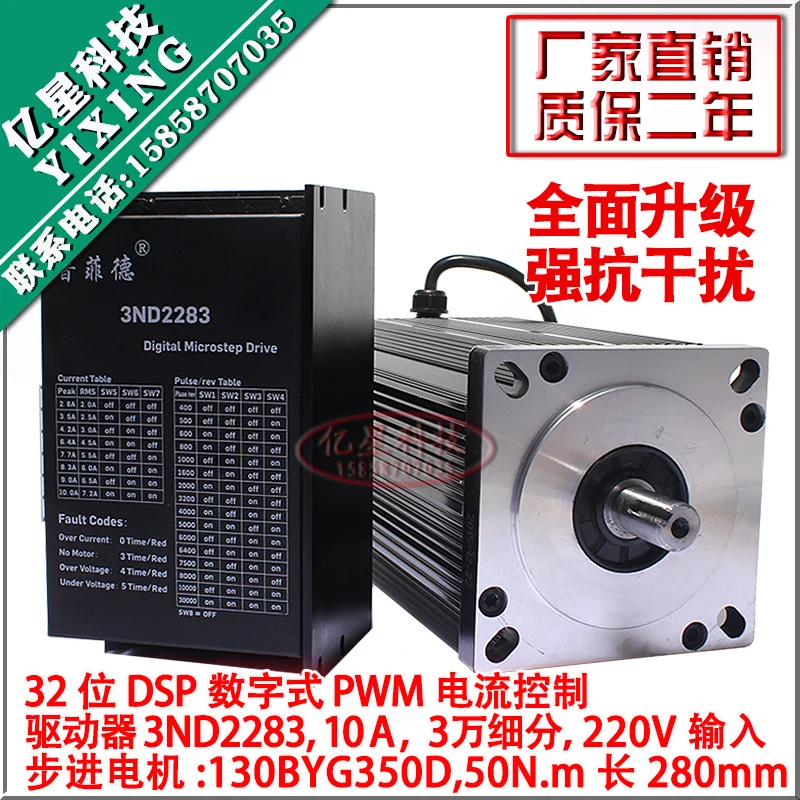

130 шаговый двигатель набор 130BYG350D крутящий момент 50N.M привод 3ND2283 10A

130 шаговый двигатель набор 130BYG350D крутящий момент 50N.M привод 3ND2283 10A

Драйвер 8A на рынке приводит к тому, что ток двигателя 130 слишком мал, ток двигателя 130 выше 8А, ток нашего драйвера 10А, выходной крутящий момент двигателя больше!

130 шаговый двигатель набор параметров:

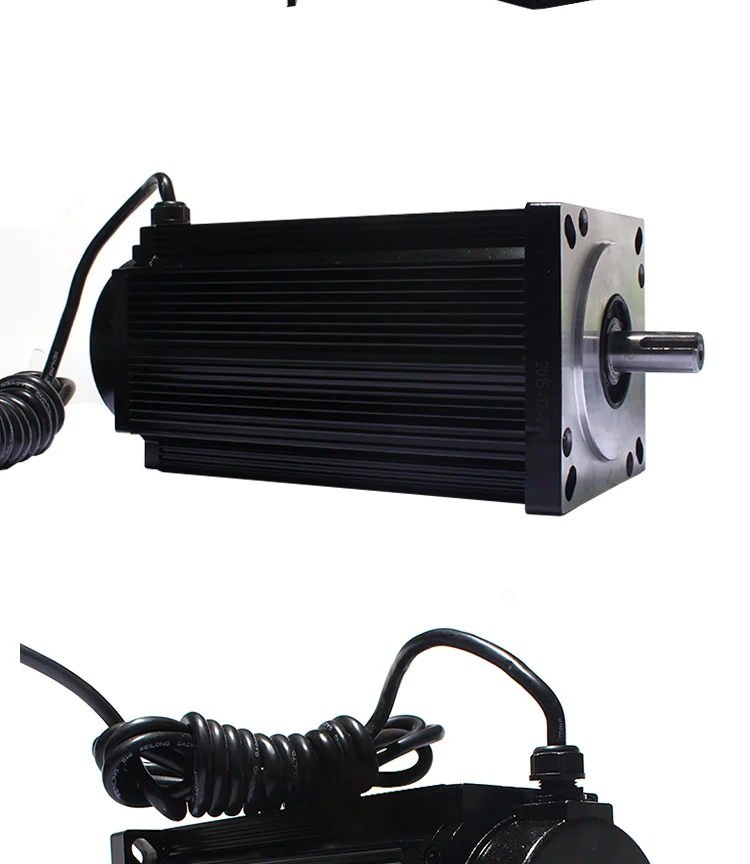

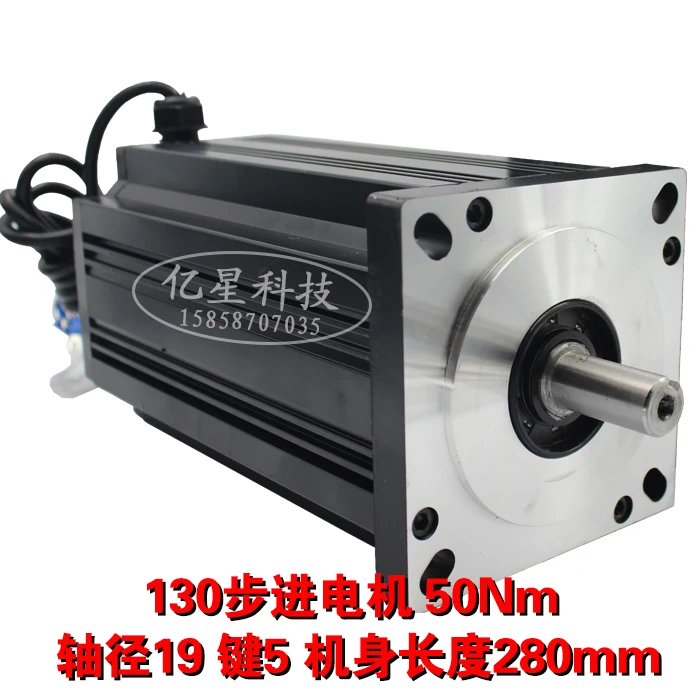

Параметры модели двигателя: 130BYG350D

Скорость вращения:Падение крутящего момента 200 об/мин или более за одну минуту, до 500-600 об/мин

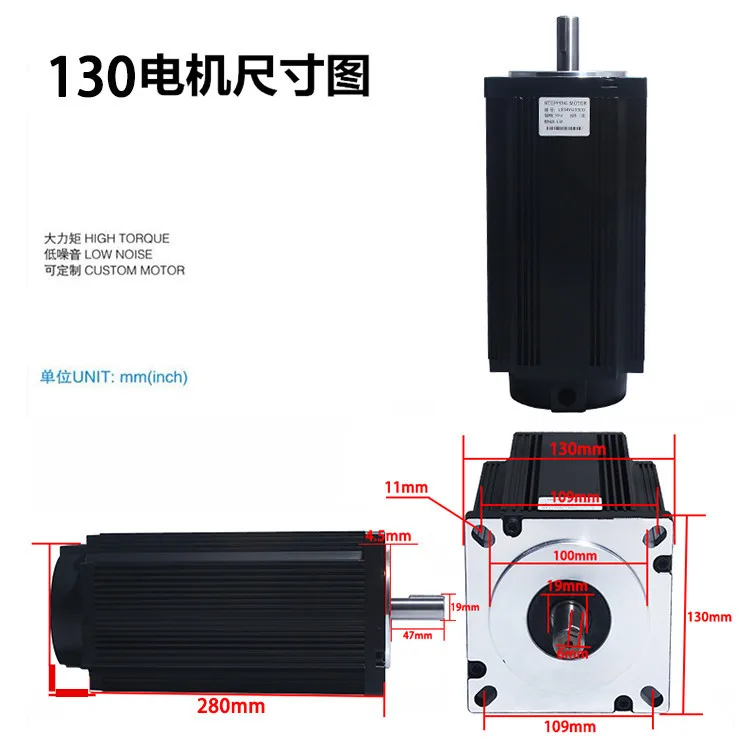

Длина корпуса: 280 ммВыходной крутящий момент: 50 нм

Диаметр вала оси: 19 мм/24 ммРежим оси: Одиночный выходной вал

Выход из строя: Трехфазный трехпроводной (красная линия соединена с U, белыйПровод подключен к V, зеленыйПроводное соединение W)

Внутренняя эмалированная проволока двигателя устойчива к высоким температурам на 180 °; она выше 120 ° на рынке.Низкое сопротивление,Принимает n35sh магнитную сталь; высокая термостойкость; сильная Магнитная сила.

Два: параметры привода

Модель параметров привода: 3ND2283

Импульсный сигнал: 3,3 В/5 В/24 В совместим. Нет необходимости в резисторе резистора

Входное напряжение: AC (AC) 220 В адаптируется к суровой среде сетки

Микрошаг делится на 16 типов, количество шагов составляет 30000 шагов/оборотов; Диапазон тока составляет 2.0A-10A, и есть схемы защиты, такие как половинный поток, перенапряжения и перегрузки по току. Привод переменного и постоянного тока, а рабочий диапазон-220 В переменного тока..

130 комплектов шагового двигателя включают в себя: 1 привод, 1 двигатель, 3 м линия двигателя 1

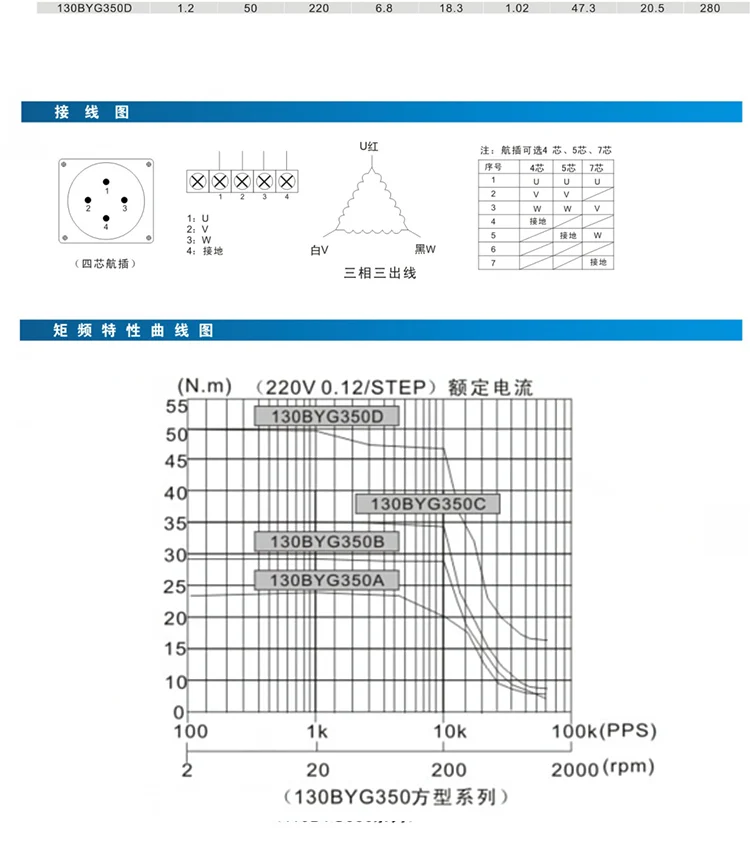

130 шаговый двигатель полный диапазон крутящего момента характеристики ниже:

130Шаговый двигательНабор 24N, свяжитесь со службой поддержки клиентов для покупки.

130ШагКомплект двигателя 28N, свяжитесь со службой поддержки клиентовСовершите покупку.

130ШагКомплект мотора 35N,Свяжитесь со службой поддержки клиентов, чтобы совершить покупку.

130 шаговый двигатель комплект драйвера:3ND2283-DSP + 130BYG350D

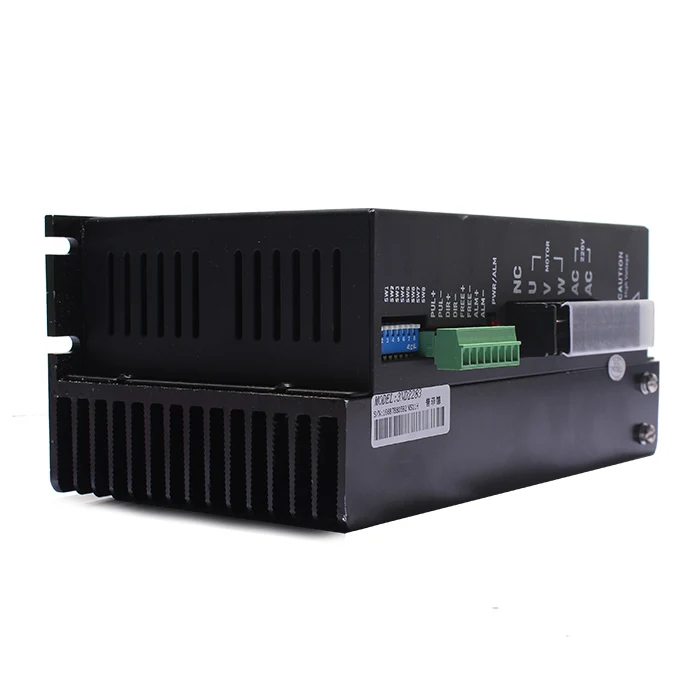

Цифровой трехфазный Драйвер шагового двигателя DSP 3ND2283-DSP

3ND2283Трехфазный Гибридный Драйвер

Описание товара

3ND2283 Новый Цифровой трехфазный шаговый двигательДрайвер использует 32-битную технологию DSP и в основном диски 86, 110, 130 трехфазных гибридных шаговых двигателей. Микрошаг делится на 16 типов, количество шагов составляет 30000 шагов/оборотов; диапазон пикового тока составляет 2,8а-10,0а, а выходной ток-8 видов, которые могут удовлетворить потребности применения в большинстве случаев. Благодаря встроенной технологии микро-сегментации, даже в случае низкого разделения, высокое подразделение может быть достигнуто, с низкой, средней и высокой скоростью работает плавно и с низким уровнем шума. Он имеет схемы защиты, такие как половина потока, перенапряжения и перегрузки по току. Внутренняя функция автоматической настройки встроена в привод, который может автоматически генерировать отличные рабочие параметры для различных двигателей и ограничивать производительность двигателя. Этот драйвер работает от сети переменного тока. Рекомендуемый рабочий диапазон составляет AC110V-220V.

Особенности

1,Новая 32-битная технология DSP

2,Низкая вибрация, низкое энергопотребление, низкий уровень шума

3. Функция автоматической настройки параметров двигателя

4,Встроенное высокое подразделение, работает на низкой скорости очень гладко.

5Адаптируется к обычному Ян, одиночный импульсный режим

6С перенапряжением, пониженным напряжением, коротким замыканием и другими функциями защиты

7В режиме ожидания ток автоматически уменьшается наполовину.

8, Оптопара изолированный дифференциальный входной сигнал

9Автоматическая фаза отключения питания

Описание интерфейса сигнала

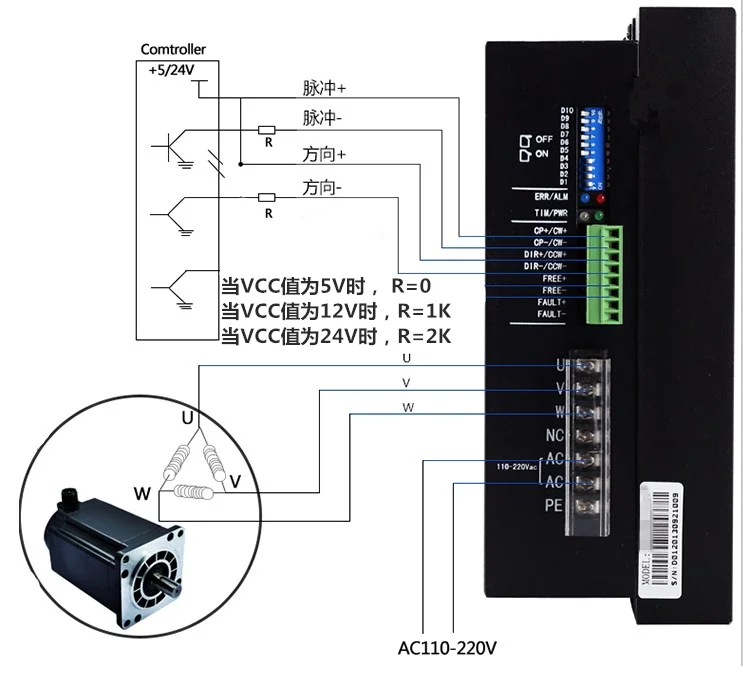

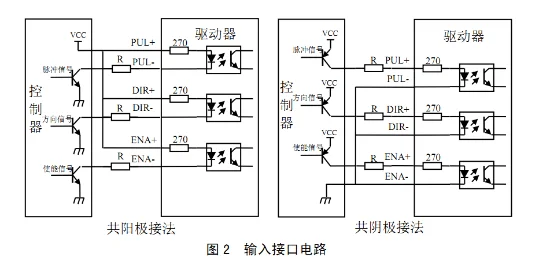

3ND2283Драйвер использует дифференциальную схему интерфейса для дифференциальных сигналов, одиночный общий катод и общие анодные интерфейсы, и встроенный высокоскоростной оптопара, который принимает сигналы от длинных линий, открытых коллекторов, и PNP выходные схемы. Теперь возьмите открытый коллектор и выход PNP в качестве примера. Схема интерфейса выглядит следующим образом:

Примечание:Этот приводПульс и направление могут быть адаптированы к напряжению сигнала 5 В-24 В, R = 0, пользователю не нужен внешний резистор.

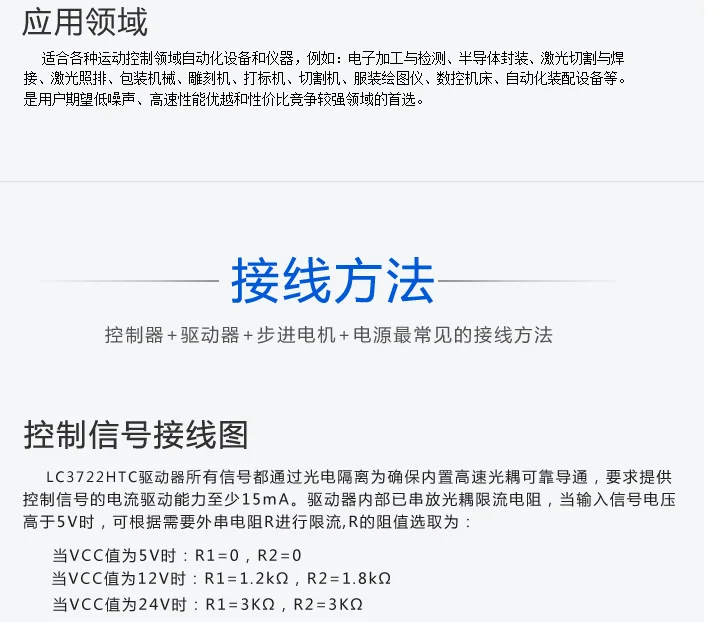

Область применения

Подходит для всех видов среднего и крупного оборудования автоматизации и инструментов, таких как: гравировальный станок, упаковочная машина, автомат для резки, станок с ЧПУ, автоматическое сборочное оборудование и т. д.

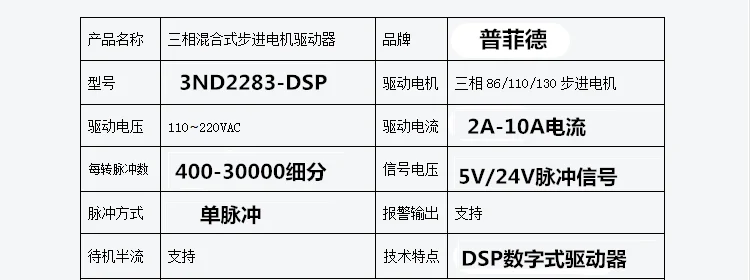

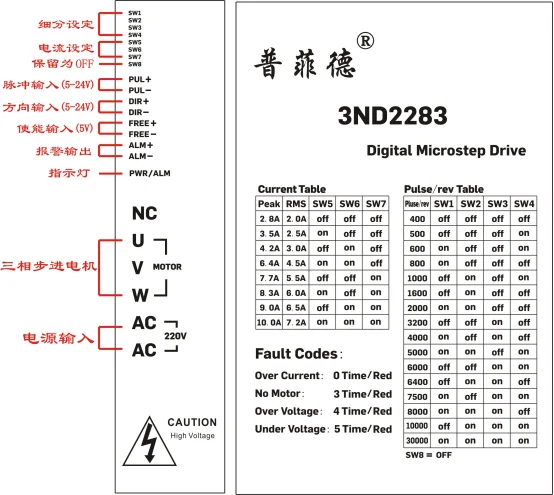

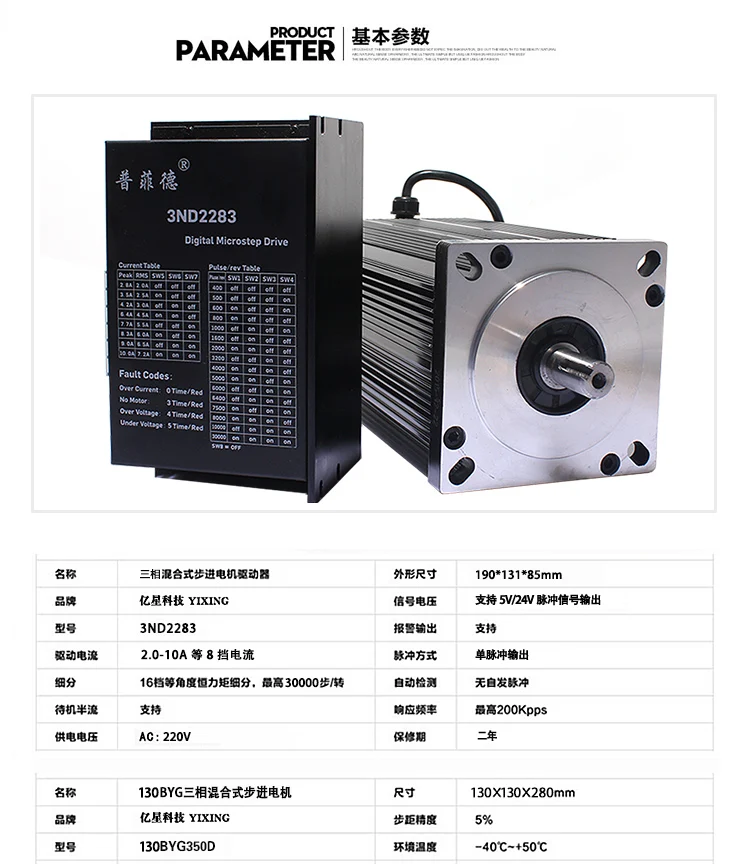

Таблица параметров

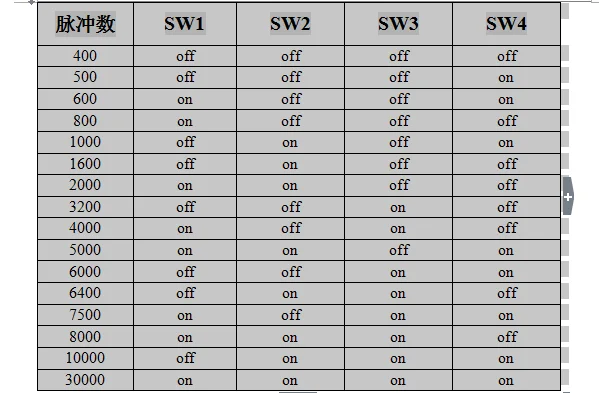

Настройки микроступенчатого деления:

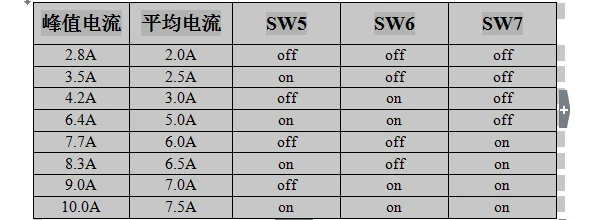

Настройка рабочего тока:

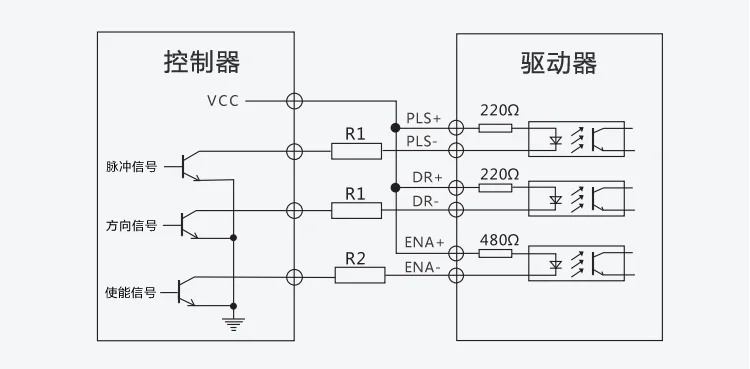

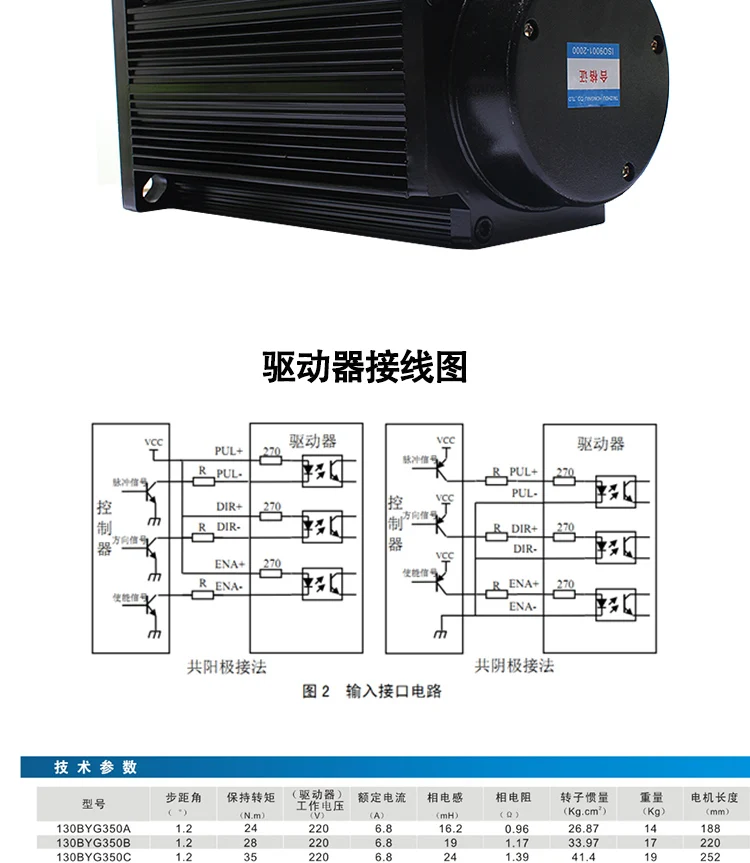

Контрольная схема интерфейса сигнала

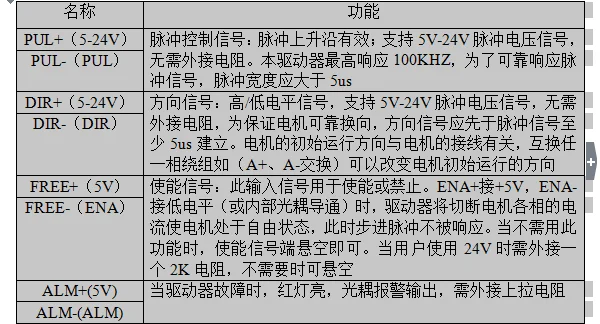

3ND2283Описание интерфейса управляющего сигнала:

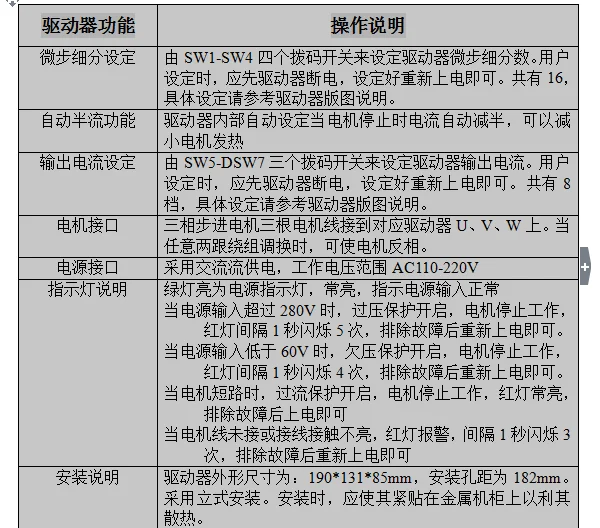

Описание функции привода:

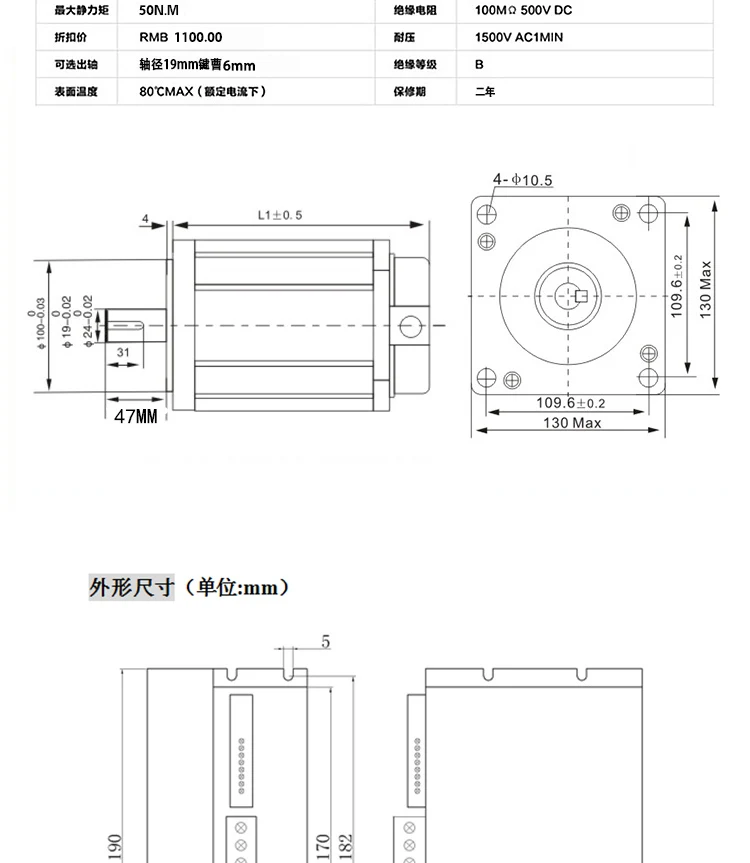

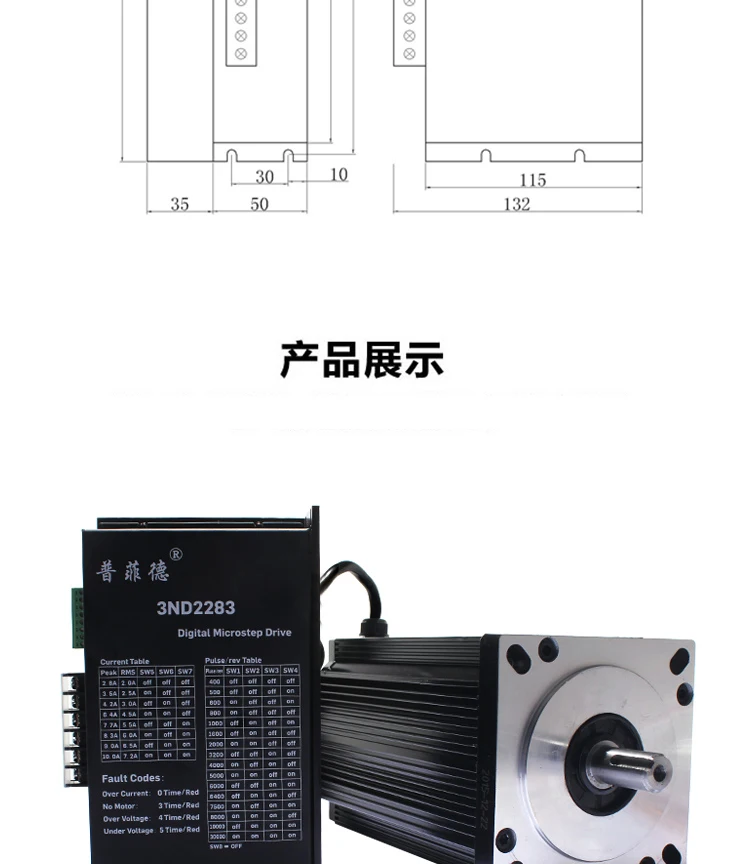

Размеры(Блок: Мм)
