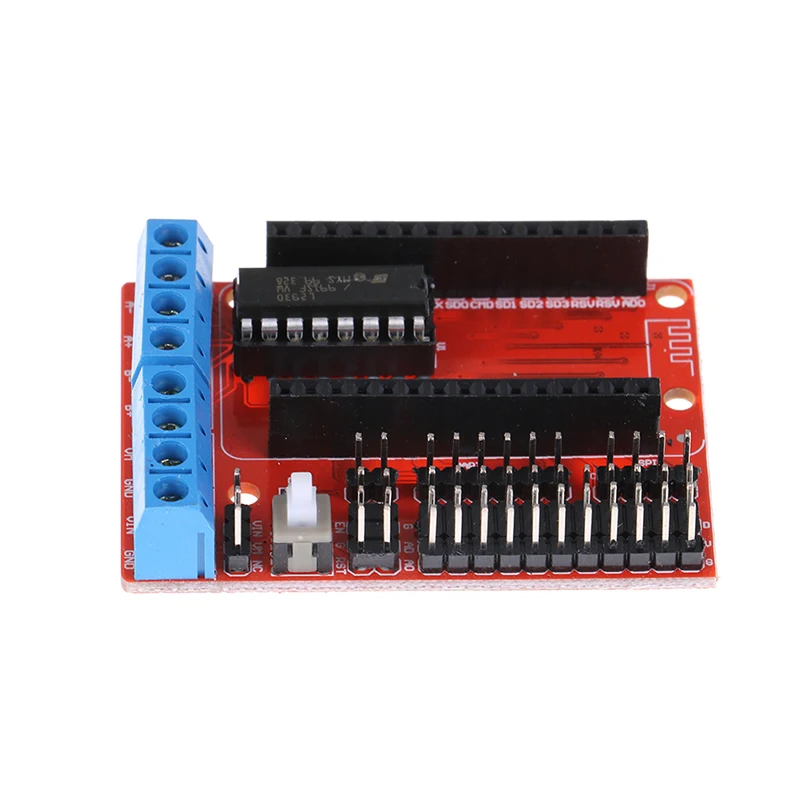

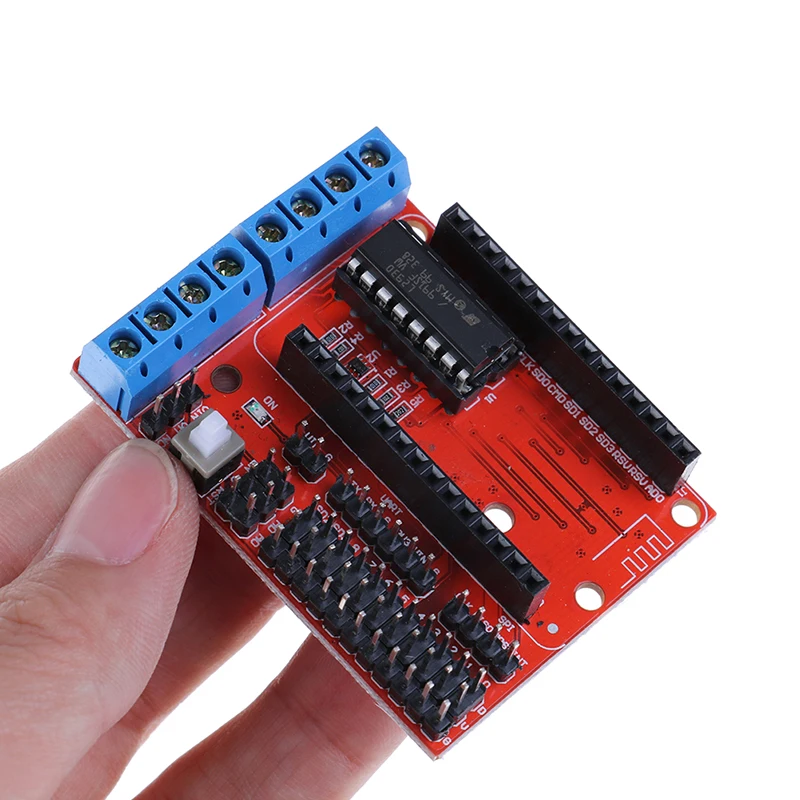

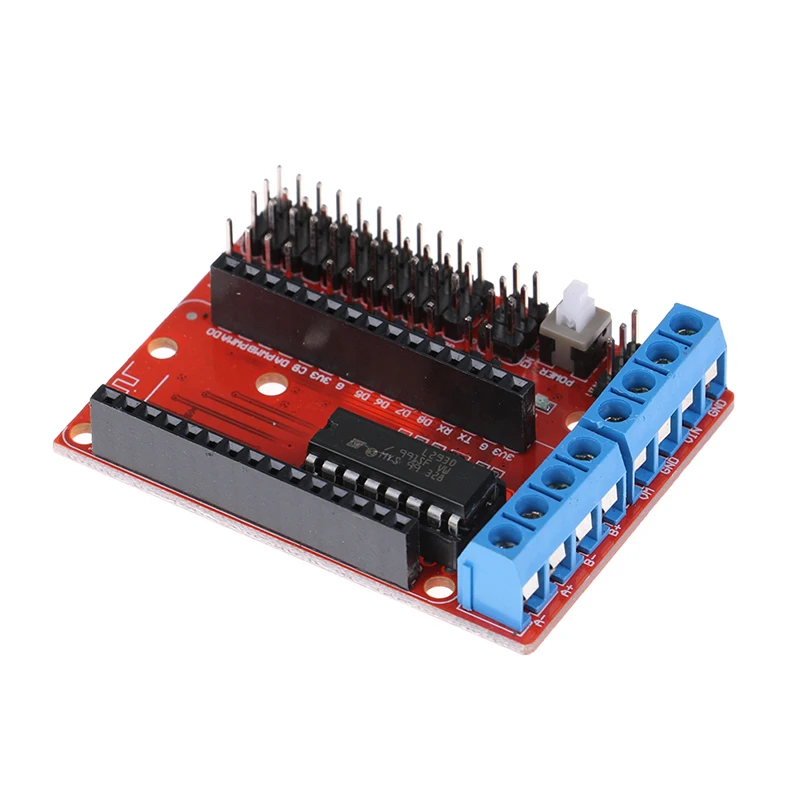

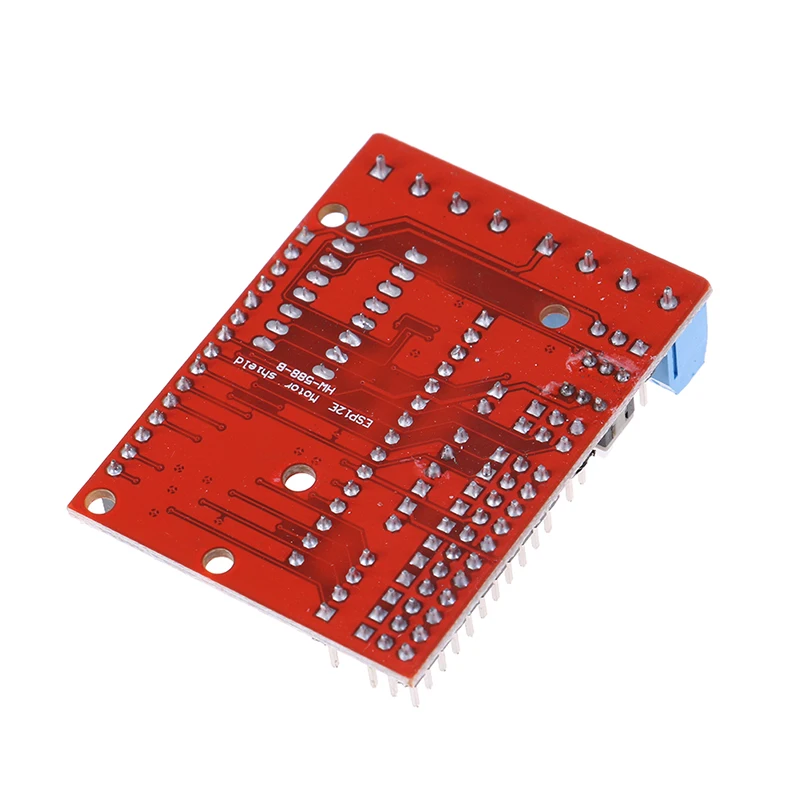

L293D щит для платы двигателя ESP 12E от ESP8266 Rc игрушка Wifi умный автомобиль

L293D щит для платы двигателя ESP 12E от ESP8266 Rc игрушка Wifi умный автомобиль

Описание:
На основе первого двигателя Расширительная плата ESP-12E развития.

Особенности:
ESP12 DEV KIT development board модуль расширения;

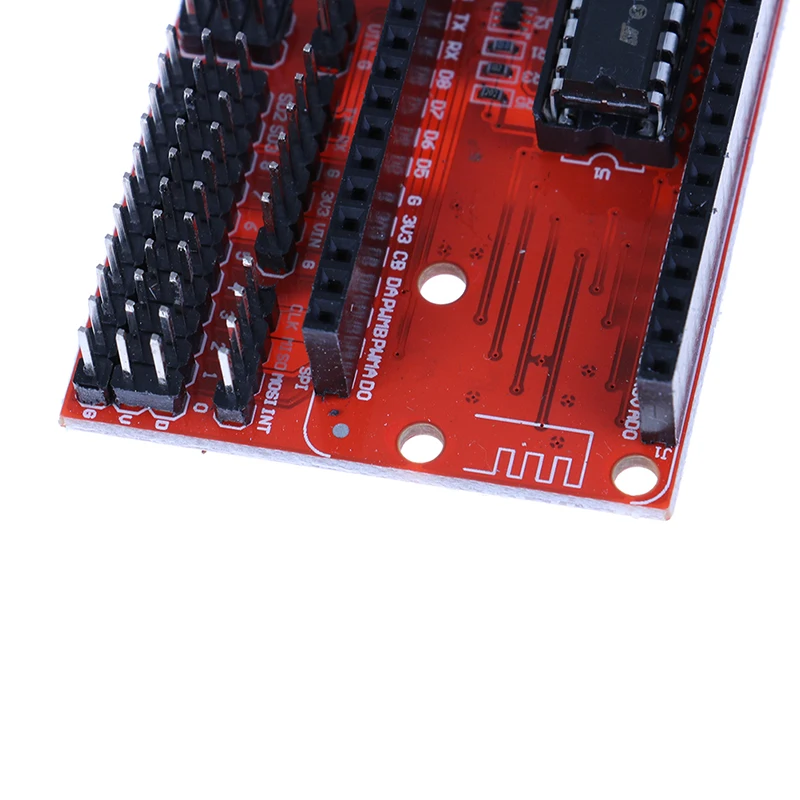

Lead ESP12 DEV KIT многофункциональные Контакты: SPI, UART, GPIO, AI и 3,3 в разъем питания;
Расширьте двухсторонний мотор-привод, двухсторонний двигатель прямого привода; бортовой выключатель питания;
Диапазон мощности двигателя: 4,5 В ~ 36 В;
Диапазон управляемой мощности: 4,5 В ~ 9 В;

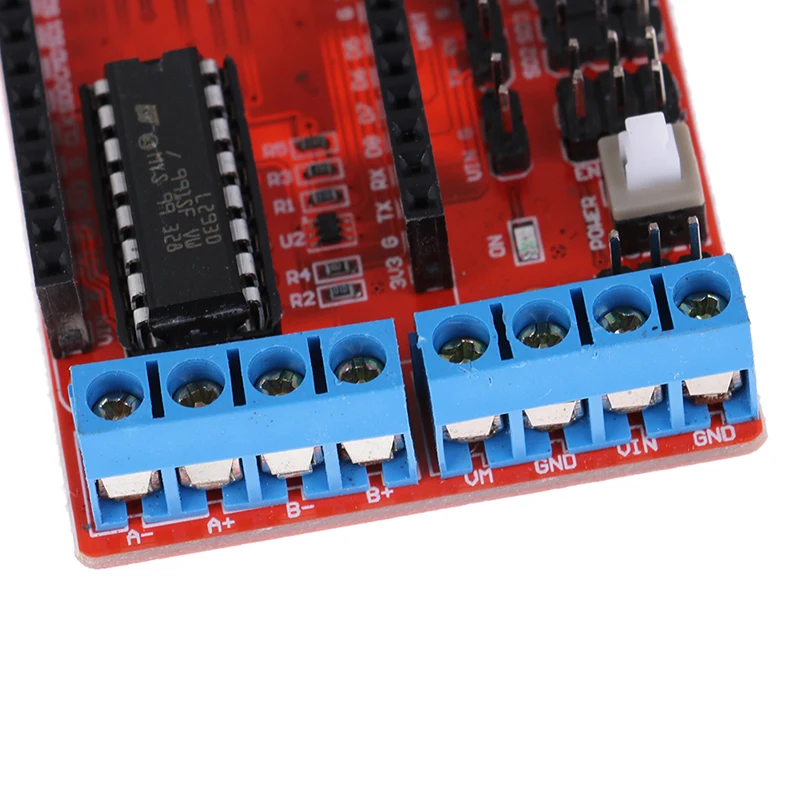

Мощность двигателя, разделение управляемой мощности; в эксперименте, путем короткого замыкания блока слияния, VIN и VM короткое, в то время как питание двигателя и платы управления.

Характеристики:
Тип: регулятор напряжения
Мощность двигателя (ВМ): 4,5 В ~ 36 В, может быть отдельным источником питания;
Управляемая мощность (вин): 4,5 В ~ 9 В (10 в макс.), может питаться отдельно;
Модуль обеспечивает короткое замыкание (короткий VM и VIN), вы можете легко использовать одну мощность (должен 4,5 В ~ 9 В) одновременно управлять двигателем;
Логический рабочий ток Iss: 60mA (Vi = L), 22mA (Vi = H);
Приводная часть рабочего тока Io: 1.2A;
Максимальная мощность рассеивания: 4 Вт (T = 90)
Уровень входного сигнала управления: высокий: 2,3 VVIHVIN; Низкий:-0.3VVIL1.5V
Рабочая температура:-25 ~ + 125
Тип привода: двойной мощный H-bridge драйвер
ESP12E Dev Kit порт управления: D1, D3 (двигатель); D2, D4 (двигатель B)

В комплект входит: 1 шт.

Примечание:
1. Под воздействием света и дисплея разница в цвете может немного уменьшиться.
2. Из-за ручного измерения, пожалуйста, учитывайте разницу в размере около 1-3 см. Спасибо за понимание.
