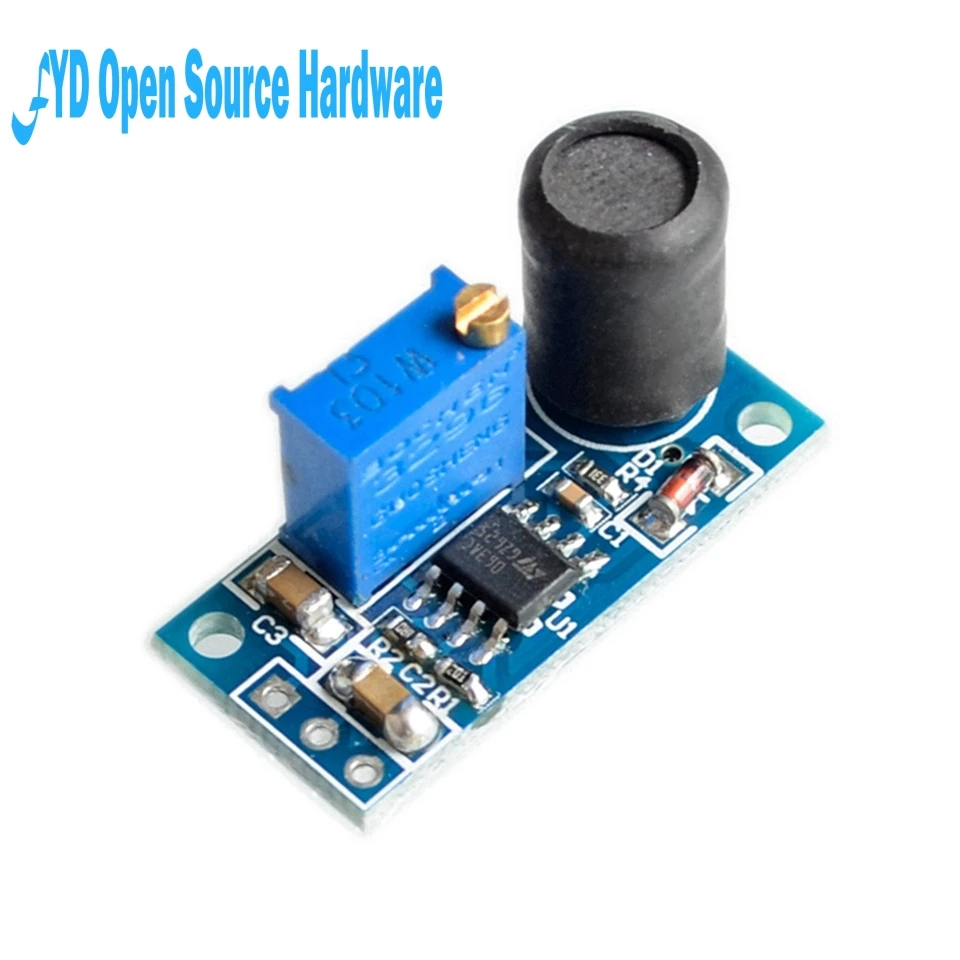

Модуль boost MC34063A_BOOST-это небольшой модуль boost на основе чипа MC34063A. Он может поднимать низкое напряжение до высокого напряжения в определенном диапазоне, а выходное напряжение может регулироваться потенциометром. Может использоваться в некоторых местах, где необходимо увеличить напряжение.

Описание товара:
1. Входное низкое напряжение и выходное Высокое напряжение. Выполните функцию boost.

2. Выходное напряжение регулируется.

3. Размер модуля небольшой.

4. Модуль маленький, легко носить с собой и использовать в различных случаях.

Технические параметры:
1. Диапазон входного напряжения: 3,6 В-30 в.

2. Диапазон выходного напряжения, выходное напряжение 3,8 В до 36 В. Характеристики регулирования выходного напряжения: скорость регулирования нагрузки составляет менее 5%.

3. Внутренний выключатель IC этого модуля составляет 1,5a, но для обеспечения безопасности и тепловыделения, потребляемая мощность нагрузки этого модуля рекомендуется быть менее 0,8 Вт. То есть, когда выход 5 В, нагрузка находится в пределах 160 мА.

Примечание: чем выше отрицательное давление на выходе, тем ниже грузоподъемность.

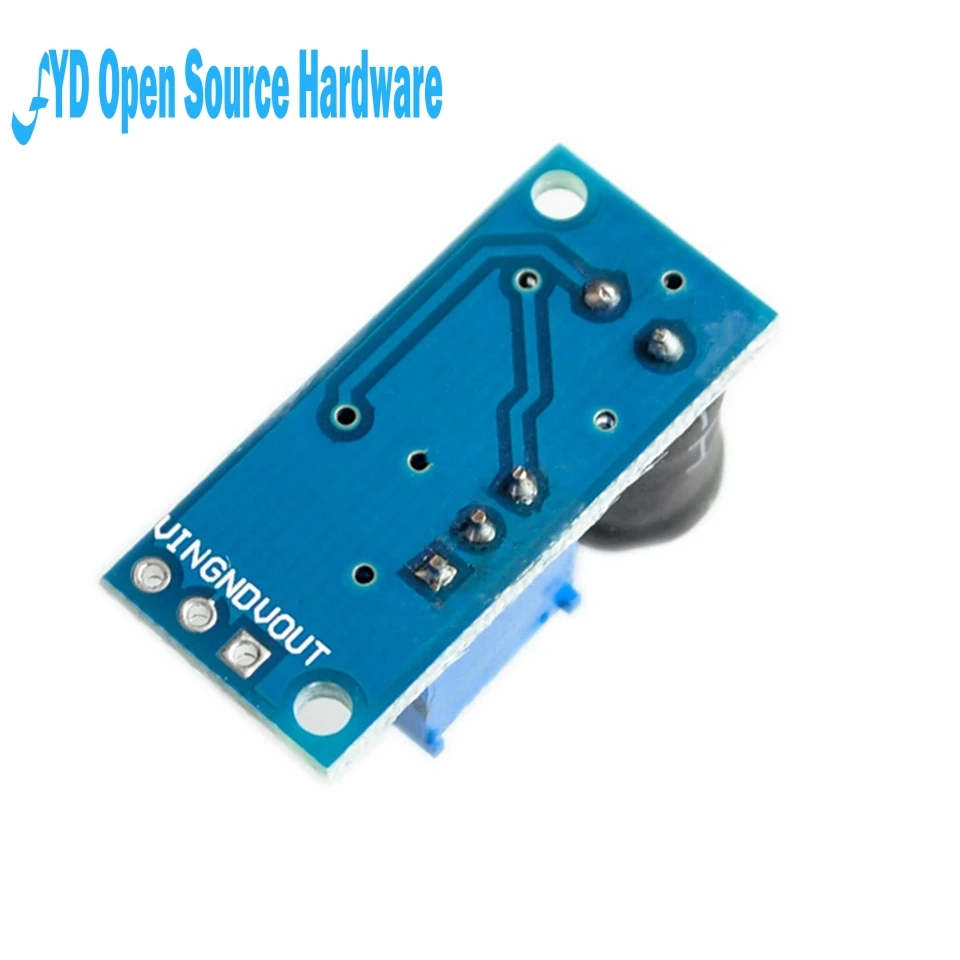

1. Вин: Входное низкое напряжение.

2. GND: общая земля.

3. Выход: выходное напряжение увеличивается.

Инструкции по эксплуатации: Подключите рабочее напряжение к VCC и GND и не переверните соединение, чтобы избежать повреждения платы и устройства. Выходное напряжение можно контролировать, регулируя потенциометр. Необходимо подключить электролитический конденсатор размером больше 100 мкФ к входным и выходным контактам на землю. Входные и выходные фильтрующие конденсаторы являются положительными входными контактами и отрицательными клеммами заземлены. Выдерживаемое напряжение конденсатора должно быть больше входного и выходного напряжения
