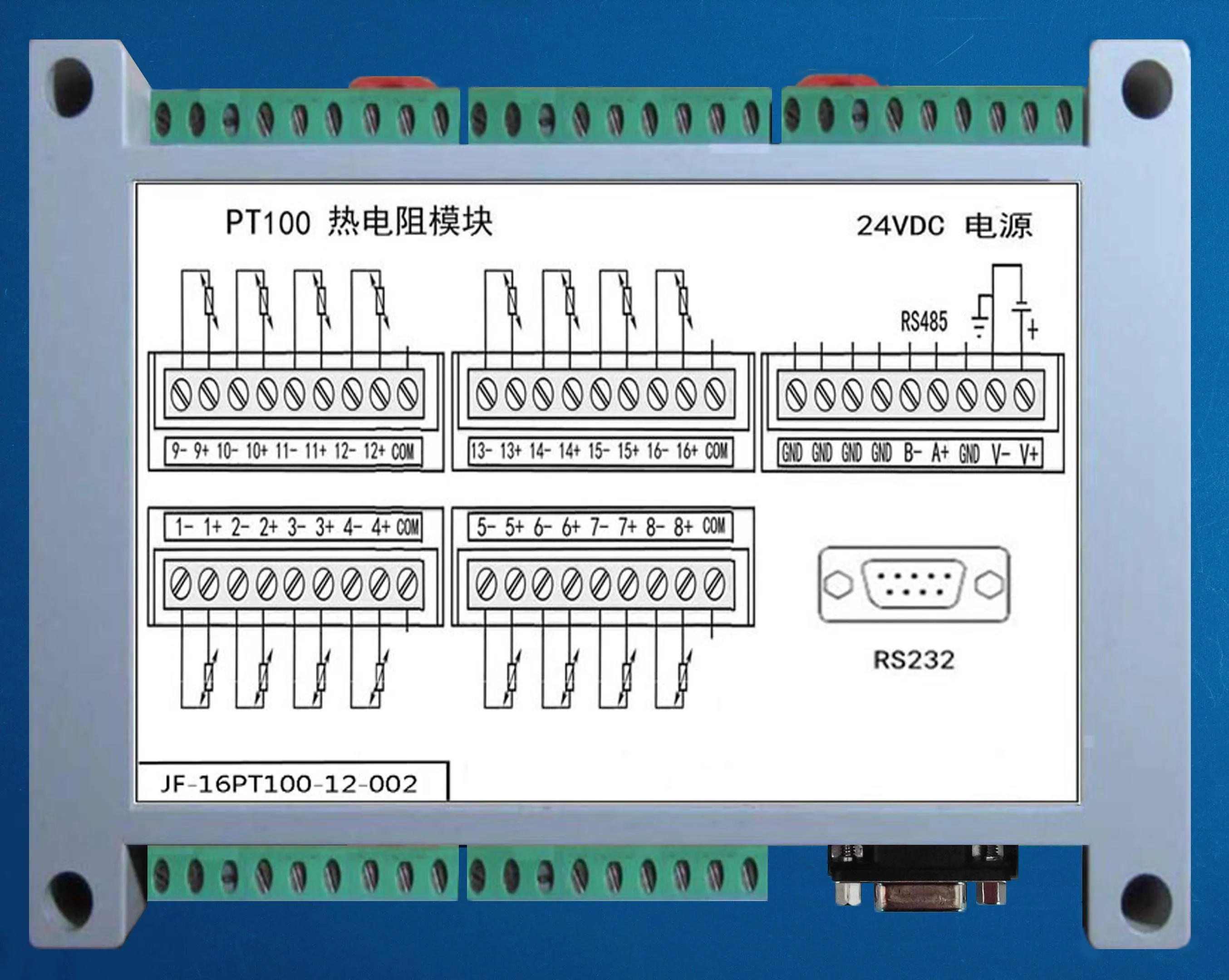

16-полосный модуль сбора температуры Pt100 поддерживающий Modbus-RTU Kingview RS485 + 232 |

Пожалуйста, загрузите информацию здесь. Если что-либо неясное, пожалуйста, оставьте сообщение и задайте вопросы в любое время.Ручной загрузкиСсылки:Https:/Пользовательский пароль: 28bqСсылка для загрузки некоторых данных: //pan.baidu.com/s/1sDpGKimHZEjDDLZfqXeCpA пароль: mjup Основные функции:Поддержка стандартных устройств modbus-RTU, таких как Kingview, Text, Touch Screen, PLC и т. д.

Прямое подключение к Pt100 без передатчика

16-way Pt100 Выходная температура, минимальная измеренияТочность 0,1 & deg; C, без передатчика, измерение прямого теплового сопротивления. 1-way standard 485 порт связи (поддержка протокола modbus-RTU, протокол связи свободного порта) "======================" Pt100, CU20 и т. Д. Температура диапазон:Это-200 ~ + 600 C. Точность: 0.5%. Время измерения: менее 1 мс Поддержка четырехпроводного, трехпроводного, двухпроводного подключения

-

Двухпроводное, Трехпроводное, четырехпроводное соединение

-

Функциональные характеристики

32-битный процессор ARM Встроенная операционная система в реальном времени Входной канал: 16 каналов Вход Тип:Герметизирующая ptfe-лента, CuСерия Термальность сопротивления Режим проводки: 2-проводной системы \ 3 (проволока проходит по всей системы Частота дискретизации: 100 точек дискретизации в секунду Разрешение: 0,1 по Цельсию Точность: & plusmn; 0.5% Поддержка периодической самостоятельной калибровки Управляемый канал (закрыть/открыть, настройки сигнализации) Диапазон рабочих температур: - 25 ~ 85 Диапазон измерения температуры:Это-200 ~ + 600 C. Пластиковый корпус, стандартная DIN направляющая установка Применение Сфера Промышленная система контроля температуры Удаленный мониторинг и сбор данных Железо и сталь, металлургия и химическая промышленность …

-

Точность отрицательным температурным коэффициентом термистор термометр может достигать 0,1 C и температура срабатывания время может быть меньше, чем 1s. Это не только применимо к термометру сарая, но и к измерению температуры хранения продуктов питания, медицины и здоровья, научному фермерству, океану, глубокому колодцу, высокой высоте, Леднику и так далее.

Функция поддержки кода код функции:

Функция код Определение Операций (двойная) 0x02 Прочитайте переключатель ВходСчитывание одного или нескольких входных данных состояния переключателя 0x01 Прочитайте переключатель ВыходЧтение одного или нескольких данных о выходном состоянии переключателя 0x03 0x04 Чтение регистра данных Чтение данных из одного или нескольких регистров 0x05 0X0F Напишите переключатель Выход Написать несколько переключатели Управление весь путьРеле& Ldquo; Комбинированный/Сплит & rdquo; Выход 0x06 Запись в один конецЗапись набора бинарных данных в единый регистр 0x10 Запись видео мультиплексорЗапись нескольких наборов бинарных данных в несколько регистров

*********************************************

Дополнительные функции:

1. Добавление нескольких катушек или регистров для чтения. 2. Добавление катушек или регистров для силовых функций 3. Обновление адреса более удобно для звонков. MODBUS адрес1 Скорость передачи данных: 96008Bit данных бит1 бит стоп-битБез проверки Температурный выход 40001-40016 16 тепловых резисторов **********************************************

Чтения температуры вход (0x04)

Отправляет сигнал:Addr 04 regH regL numH numL crcH crcL

Возврат с самолета:Адрес 04 len d0H d0L…DnH dnL црч угпс

Интерпретация: зарегистрируйте адрес0Начните считать.Numh numLОтображает количество температурных дорожек для чтения. Benka состоит из восьми маршрутыТемператураВход, принятия12bitadcКаждая дорогаТемператураВходной сигналДанные занимают два байта. Например, чтобы прочитать2Lu он3Регистр адрес00 01Количество записей является00 02. Например, чтобы прочитать все аналоговые количества1Lu Zhi-ди8Адрес регистра _____________00 00Количество записей является00 08. Возврат данных0-0xFFFОтображает собранные аналоговые количества, такие как данные чтения.18CДесятичного числа396Поэтому температура составляет 39,6 градусов.

Пример: читать1Lu Zhi-ди8Дорожного движенияТемпература

Отправляет сигнал:01 04 00 00 00 08 F1 CC

Возврат с самолета:01 04 0C d0H d0L…D5H d5L црч угпс

- Аналоговый Кол-воВход и выходVC исходный код(Примечания ясны):/Чтение статуса единого регистра
/Ip_Addr slave MODBUS адрес
/Адрес регистра данных Data_Addr
UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)
{
UInt16 crc; /Проверьте значение
Байт [] MSG = Новый байт [8]; /массив инструкций

MSG [0] = ip_Addr; /рабочий адрес
MSG [1] = 0x04; /чтение единого регистра
MSG [2]= (байт) (data_Addr> 8); /зарегистрируйте адрес high bit
MSG [3]= (байт) data_Addr; /низкий зарегистрированный адрес
MSG [4] = 0x00; /высокий бит длины данных для чтения
MSG [5] = 0x01; /основание длины данных для чтения
CRC = CRC16 (msg, 6); /Compute CRC
MSG [6]= (байт) (crc> 8); /Проверьте высоту 8 бит
MSG [7]= (байт) crc; /Проверьте Низкий 8 бит

Comm.Write(msg);/отправить запрос на чтение Zheng

Receive_A_Frame(); /получите сигнал ответа Zhen

/Добавьте сюда: оцените полученные данные
}

.........Больше исходного кода, пожалуйста, сделайте снимок после запроса Wangwang.

-

-Примеры настроек программного обеспечения конфигурации

-

-

'
