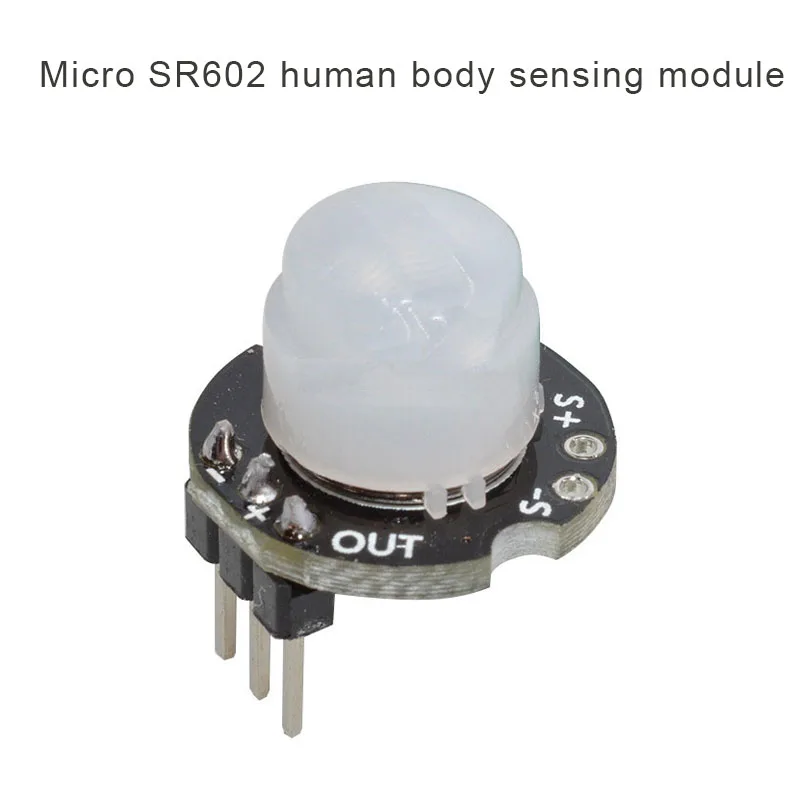

Мини SR602 модуль детектора датчика движения пироэлектрический инфракрасный

Мини SR602 модуль детектора датчика движения пироэлектрический инфракрасный сенсорный выключатель с высокой чувствительностью SD998
Описание: Особенности:
Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке. Он используется для индукционных ламп человеческого тела, сигнализации, безопасности, контроля доступа по требованию изображений, сельского хозяйства и лесоводства горного автоматического оборудования и т. Д.

Технические характеристики:

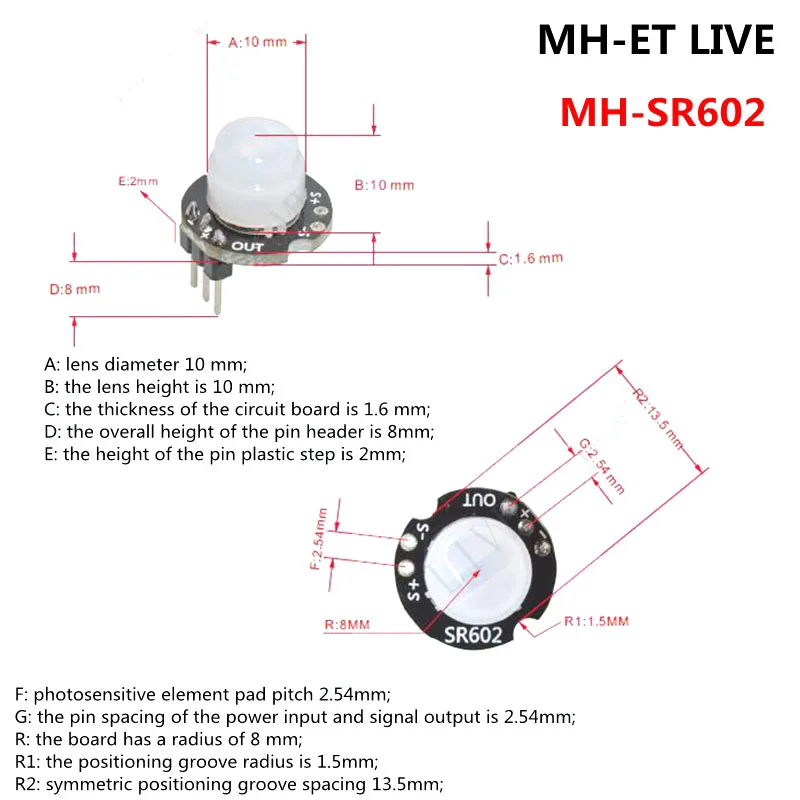

Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602
Воспринимаемое расстояние: до 5 метров; рекомендуется 0-3,5 М.
Выход: высокий уровень, H = 3,3 В, L = 0 В
Блок питания переменного тока: 3,3 V-15 V
Потребляемый ток: 20uA

Ключевые моменты:

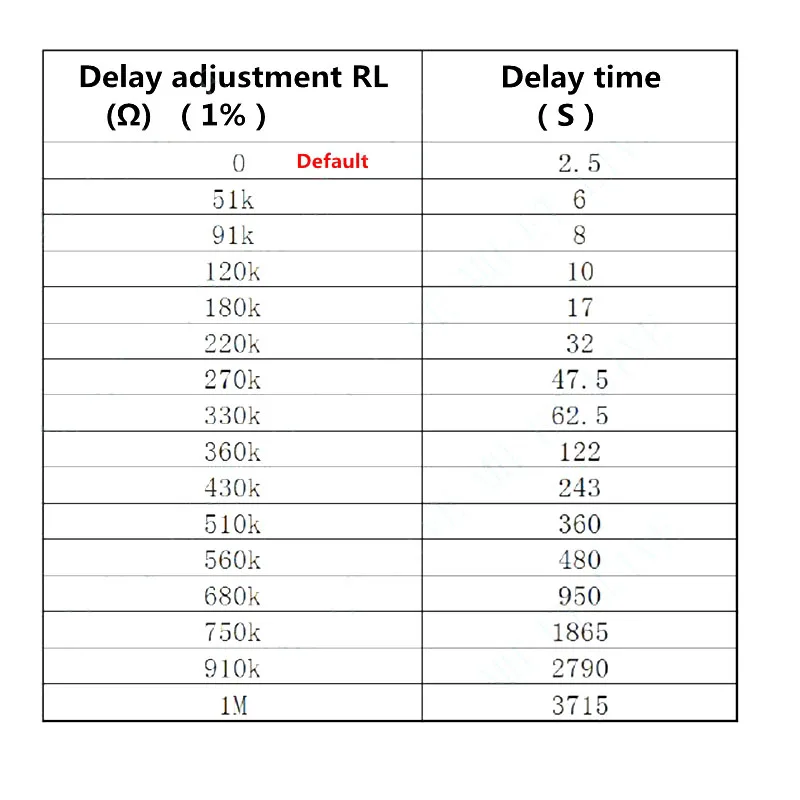

1. высокий уровень время выпуска этот продукт может регулироваться от 2,5 секунд до 1 час, настройка выходного сигнала по умолчанию время 2,5 секунд, и вы можете изменить один чип резистора, если вам нужно изменить его. Пожалуйста, прочитайте следующую форму для значения сопротивления, соответствующего типичному времени задержки.
2. Время блокировки составляет 2 секунды, не регулируется.
3. Завод определяется как повторяющийся триггер и не может быть изменен.
4. Напряжение питания этот модуль 3,3 до 15В, и предел напряжения является 2,8 до 18В.
5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий, введите статус ожидания. Если время задержки изменяется, то время, когда модуль выдает высокий уровень после включения питания, соответственно увеличится, которое можно понять как время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности.
6. После установки Фоточувствительного элемента он не работает в течение дня, работает ночью, не содержит фоточувствительных компонентов и работает весь день. Считается, что не установлен Фоточувствительный элемент.
7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход воздуха/прямой солнечный свет)

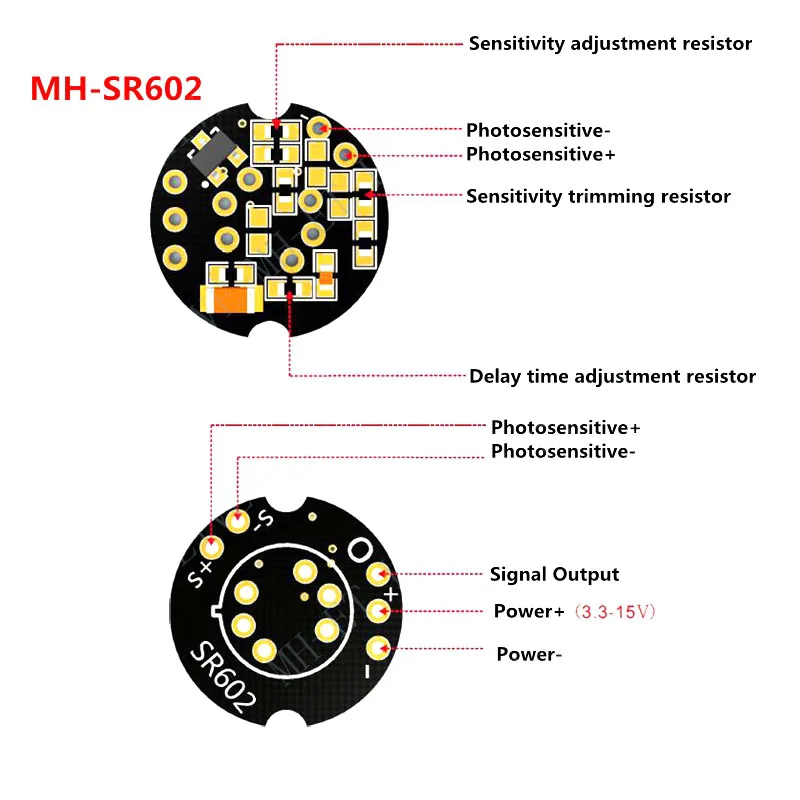

8. Чувствительность этого модуля регулируется, и вам нужно изменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей.
9. При пайке обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать паяльник низкого напряжения 24 В, например, домашний 936 белого света.

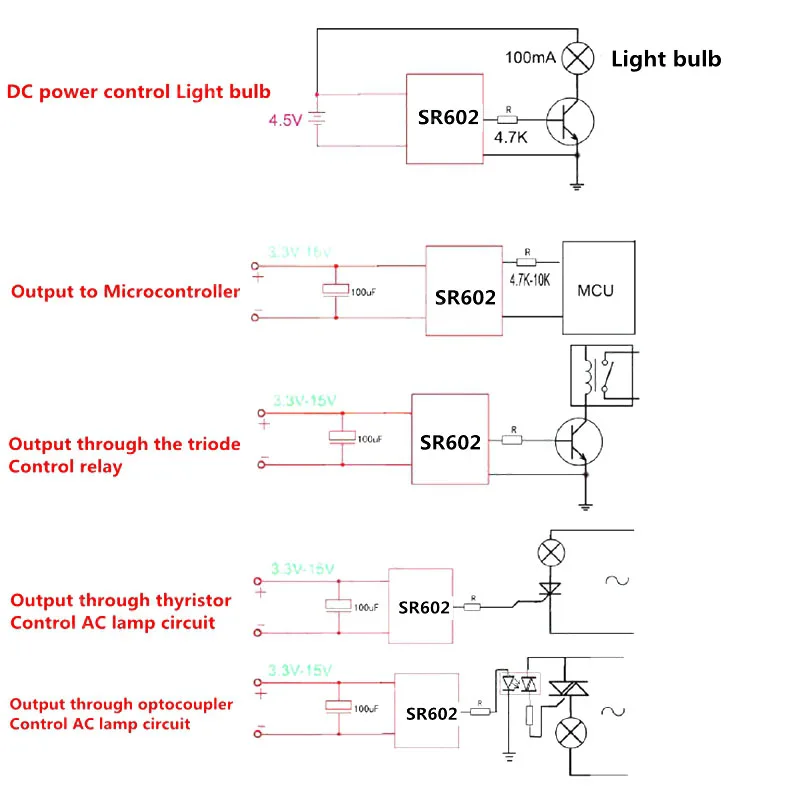

10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему справки ниже.

Пакет включает в себя:1 шт. модуль
