Модель изделия

KZ25

KZ35

Номинальное рабочее напряжение

DC4.0-25.0V (защита обратного раствора)

Макс разряда мощности

25 Вт

35 Вт

Номинальный рабочий ток

0,03-4.00A (Настройка 0.22A при запуске вентилятора)

0,03-5.00A (Настройка 0.22A при запуске вентилятора)

Скорость вращения вентилятора

Масляный подшипник интеллигентая (ый)

Вентилятор контроля температуры 5800 ± 10% об/мин

Гидравлический подшипник интеллигентая (ый)

Вентилятор контроля температуры. 8000 ± 10% об/мин

Режим запуска быстрой зарядки

QC2.0 5 В, 9 В, 12 В, 20 в, QC3.0,AFC9V ,FCP

Постоянный ток точность

±(1% + 3 цифры)

Напряжение точность

±(0.5% + 3 цифры)

Теплоотдачи метод

Умный вентилятор контроля температуры + алюминиевый вентилятор

Рабочая температура

-20 ℃-40 ℃

Дополнительный порт

Порт Micro USB, порт Type-C

Защита от перенапряжения (OVP)

По умолчанию 25,2 в (можно установить самостоятельно)

Защита от перегрузки по току (OCP)

По умолчанию 4.10A (можно установить самостоятельно)

По умолчанию 5.10A (можно установить самостоятельно)

Защита от превышения мощности (OPP)

По умолчанию 25,5 W (может быть Набор Сделай своими руками)

По умолчанию 35,5 Вт (можно установить самостоятельно)

Защита от пониженного напряжения (LVP)

По умолчанию 4,0 в (можно установить самостоятельно)

Защита от перегрева (OTP)

По умолчанию 80 ℃ около (не установлен)

Вес продукта

Около 66g

Размер продукта

101*45*26 мм

Применение

Рекомендуемый выбор заводской партии старения KZ35

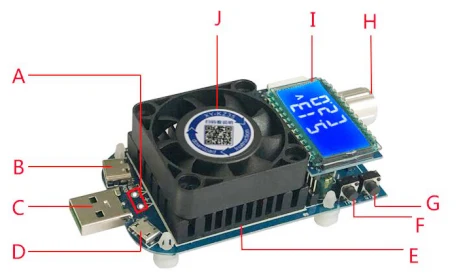

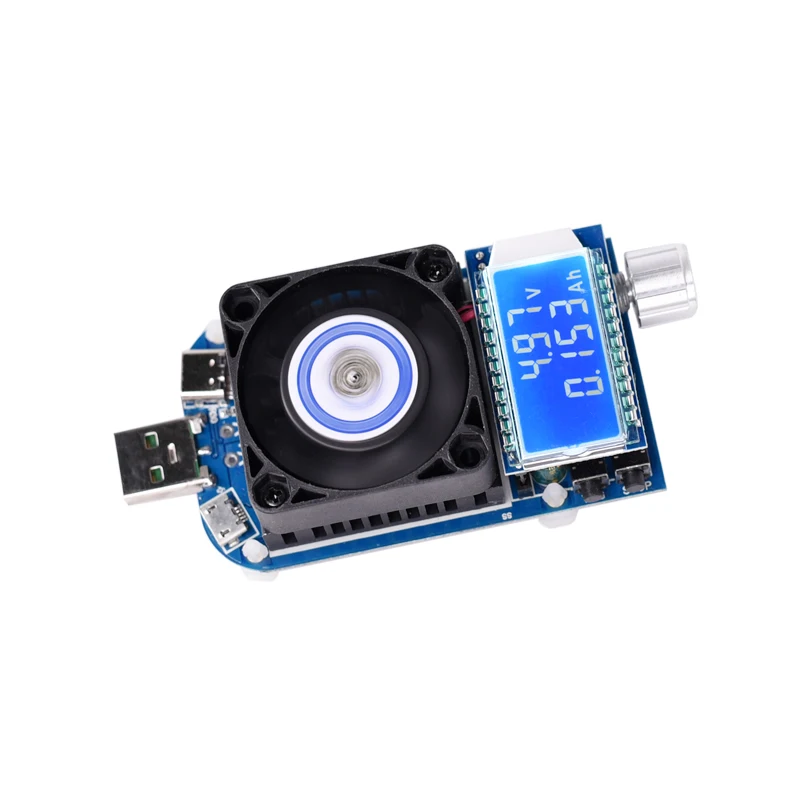

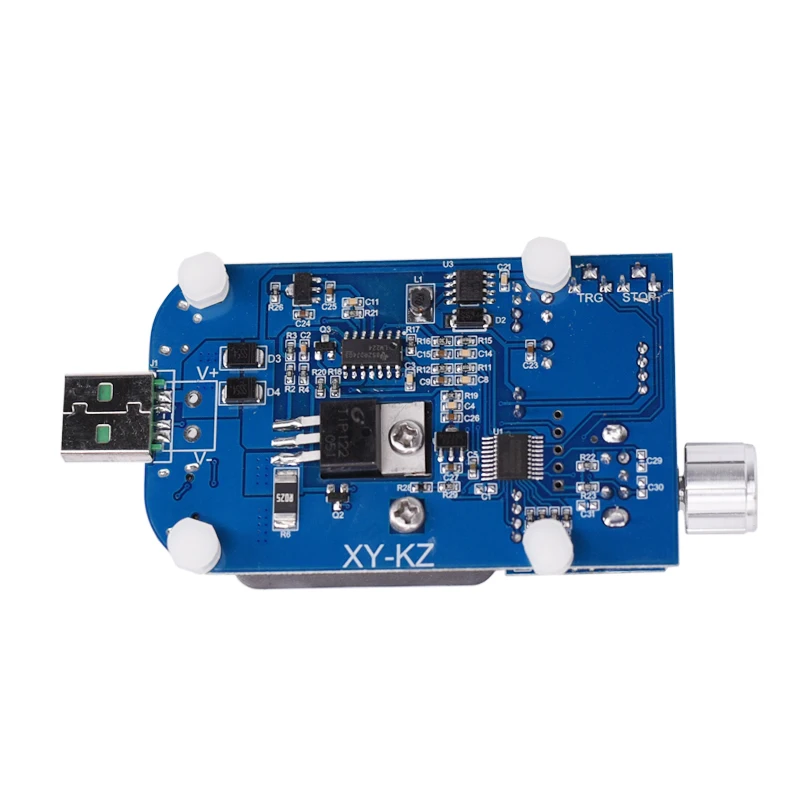

Продукт организации:

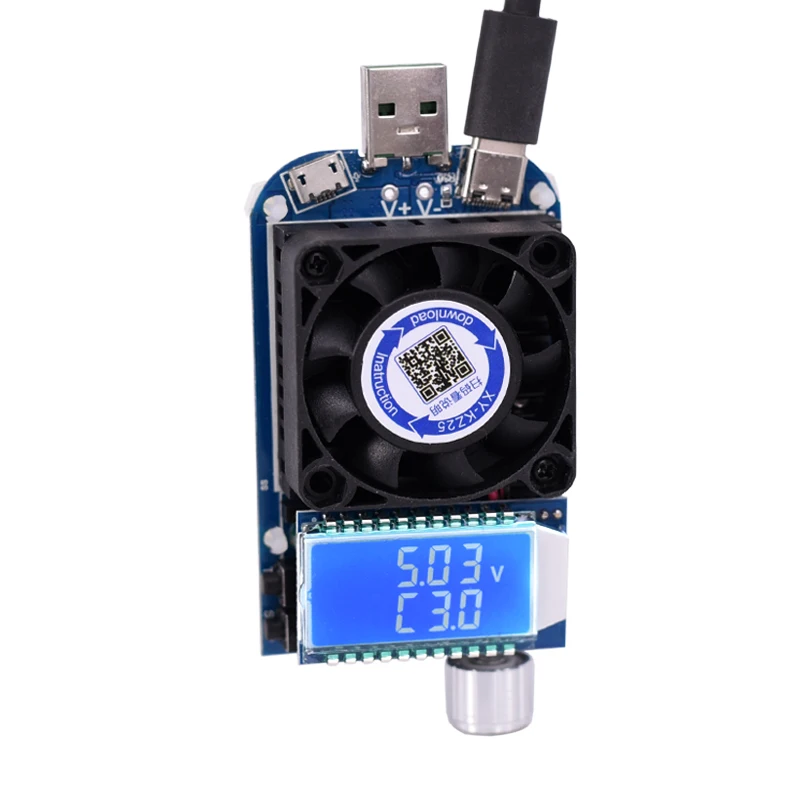

A. Внешняя проводка порт, используется для самостоятельного сварочные терминалы

B. Порт Type-c: максимальный ток 5 A, может вызвать быструю зарядку (Этот продукт не поддерживает PD триггер)

C. Usb-порт: максимальный ток 5 A, может вызвать быструю зарядку

D. Порт Micro USB: максимальный ток 2 A, не может вызвать быструю зарядку

E. Полностью алюминиевый черный радиатор и Умный вентилятор с контролем температуры

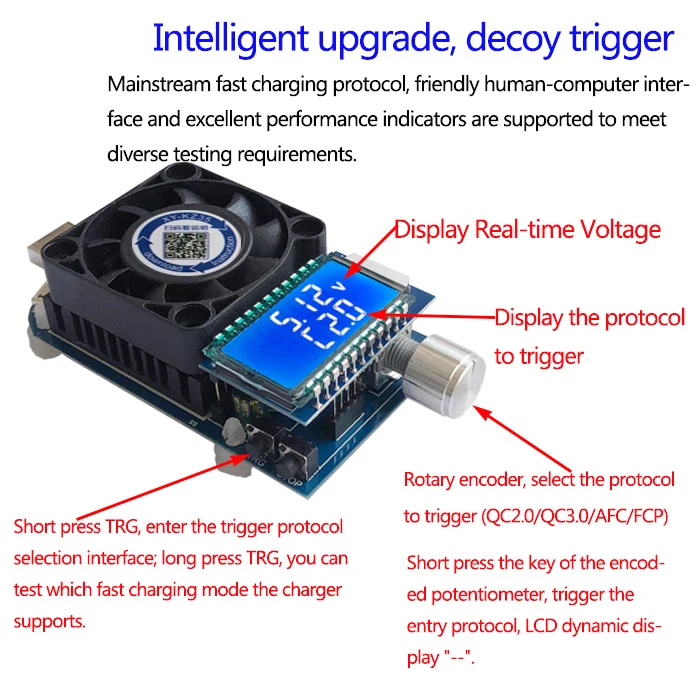

F. Кнопка триггера (TRG) (короткое нажатие ввод интерфейса выбора режима триггера, длительное нажатие может протестировать зарядное устройство с поддержкой режима быстрой зарядки)

G. Кнопка ВКЛ/ВЫКЛ (Короткое нажатие на вкл/выкл, длительное нажатие на ток нагрузки блокировки, предотвращение неправильной работы)

H. Кодирующий потенциометр (два способа работы, длительное нажатие и короткое нажатие, разные функции в разных режимах)

I. ЖК-дисплей дисплей

J. Спецификация qr-кода, код развертки может просмотреть последние инструкции

Особенности Описание

Нагрузки Особенности:

1. Может отображаться ток A Напряжение V мощность W емкость Ah и время разряда;

2. Имеет механизм защиты звука;

3. Автоматическая Оценка емкости и времени разряда;

4. Установите максимальную разрядную мощность (OAH) и максимальное время разрядки (OHP);(для достижения беспилотного испытания на старение энергии)

5. Интеллектуальный вентилятор с контролем температуры, когда мощность превышает 10 Вт или температура превышает 40 ℃, вентилятор запускается автоматически;

6. С поворотным кодовым потенциометром, ток может быть точно отрегулирован до точного 0,01a, ток может быть заблокирован для предотвращения неправильной работы;

7. Вы можете установить нагрузку вручную или автоматически вернуться к нормальной работе после освобождения защитного механизма (REC)

8. Функция Группы данных: вы можете выбрать, добавить ли значение емкости и время работы на предыдущей стадии;

Функция загрузки деталь

Во-первых, идеальный защитный механизм

1. Напряжение нагрузки имеет защиту от обратного хода, обратное соединение не горит;

2. Защита от перенапряжения OVP (по умолчанию 25,2 в, может быть установлен сам, после защиты от перенапряжения, ЖК-интерфейс Мигающий Дисплей OVP);

3. Защита от перегрузки по току OCP (по умолчанию 4.10A/5.10A, может быть установлен сам, после защиты от перегрузки по току, ЖК-Мигающий Дисплей OCP);

4. Из полиуретана с открытыми порами защита от превышения мощности (по умолчанию 25,5 W/35,5 W, может быть ставит перед собой, после того, как защита питания, ЖК-дисплей мигающий дисплей из полиуретана с открытыми порами);

5. Защита от перегрева OTP (после температуры нагрузки выше 80 ℃, защита от перегрева, жидкокристаллический мерцающий дисплей OTP);

6. LVP защита от низкого напряжения (по умолчанию 4,0 в, может быть установлен сам, после защиты от пониженного напряжения ЖК-дисплей LVP, в таких приложениях, как тестирование разряда батареи, установка подходящего LVP может эффективно предотвратить переход аккумулятора к разрядке, чтобы не повредить аккумулятор).

Во-вторых, электронная нагрузка на исходное состояние мощности:

Электронная нагрузка автоматически сохраняет состояние переключения перед выключением и выступает в качестве исходного состояния следующего включения питания;

В-третьих, производительность разряда и Время разряда:

1. Производительность при разрядке: начиная со статистики открытой нагрузки, до следующего момента отключения нагрузки, чтобы завершить процесс разрядки, статистический конец;

2. Время разряда: начиная с статистики открытой нагрузки, до следующего момента отключения нагрузки, чтобы завершить процесс разрядки, Статистический конец;

Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):

1. Установите максимальную емкость (OAH): когда функция OAH запускается, когда емкость сброс нагрузки выше, чем набор максимальной емкости, Электронная нагрузка автоматически останавливается и мигает, чтобы отобразить «OAH», И когда сигнал будильника поднимается, данные о емкости автоматически опускаются;

2. Установите максимальное время разряда (OHP): когда функция OHP запущена, когда время работы нагрузки больше, чем максимальное время разряда, электронная нагрузка останавливается автоматически и мигает для отображения "OHP", и когда OHP будильник поднимается, время статистики автоматически опускается;

Примечание: когда функции OAP и OHP не включены, электронная нагрузка будет записывать емкость разряда и время разряда, когда функции OAH и OHP включены, электронная нагрузка прекращает работать после заданного значения; Когда включена функция OHP, Время работы электронной нагрузки-это режим обратного отсчета;

Функции OAP и OHP, могут быть хорошей реализацией беспилотных испытаний на старение энергии.

V. Характеристики набора данных:

Разделен на «DAT0», «DAT1»

DAT0: мигание показывает только значение емкости и время работы на предыдущей стадии и не добавляется к следующей стадии;

Дата 1: мигание показывает значение емкости и время работы на предыдущей стадии и автоматически накапливается до следующей стадии;

Vi. Установите нагрузку вручную или автоматически вернитесь к нормальной работе после освобождения защитного механизма (функция REC)

Установите REC:ON state, нагрузка автоматически возвращается к нормальной работе после механизма защиты контакта, и REC:OFF state, нагрузка должна быть вручную возвращена к нормальной работе после выхода защитного механизма.

Семь, установите питание независимо от того, будет ли Автоматически запускать функцию быстрой зарядки (автоматическая функция)

Установка Авто: включение, включение автоматического триггера быстрой зарядки, подходит для пакетного тестирования старения зарядного устройства; Авто: выключение, включение питания не запускает быструю зарядку.

Описание работы интерфейса функции нагрузки:

Во-первых, инструкции по эксплуатации интерфейса:

1. Электронная нагрузка включается, а затем входит в операционный интерфейс, который используется для включения или выключения электронной нагрузки при коротком нажатии кнопки «вкл/выкл», И изменить ток электронной нагрузки в режиме реального времени путем вращения потенциометра кодировщика;

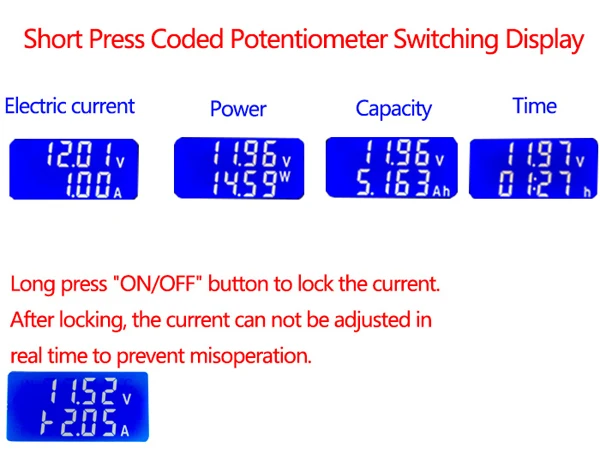

2. Короткое нажатие на кодирующий потенциометр, чтобы переключить содержимое дисплея нисходящего канала (ток/мощность/Емкость/время);

3. В любом интерфейсе дисплея вращающийся кодирующий потенциометр автоматически переключается на текущий интерфейс дисплея;

4. В данном интерфейс дисплея, нажмите и удерживайте кнопку "ВКЛ/ВЫКЛ" кнопка используется для того чтобы повернуть данных функция блокировки включения или выключения, в том случае, если данные функции блокировки включается, фиксатор символ "|-" будет отображаться в передней части ток, В это время нельзя регулировать ток нагрузки в режиме реального времени, вращая кодирующий потенциометр, чтобы предотвратить неправильное использование;

5. В интерфейсе емкости/времени нажмите кнопку «Вкл/Выкл», чтобы очистить соответствующие данные о емкости/времени.

Во-вторых, инструкции по эксплуатации интерфейса настройки:

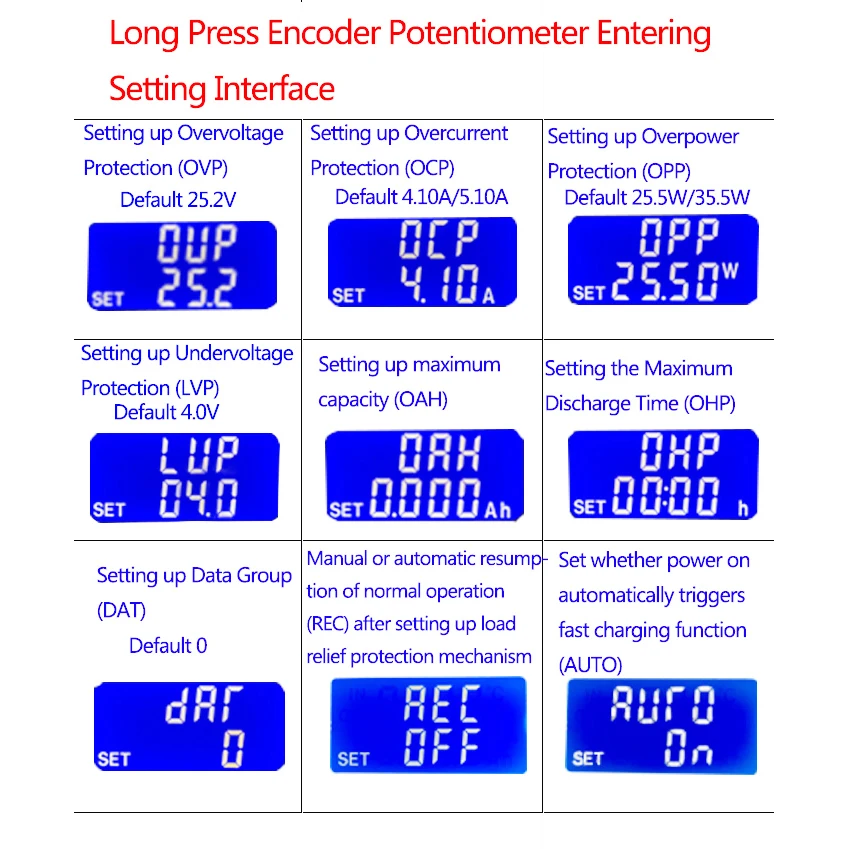

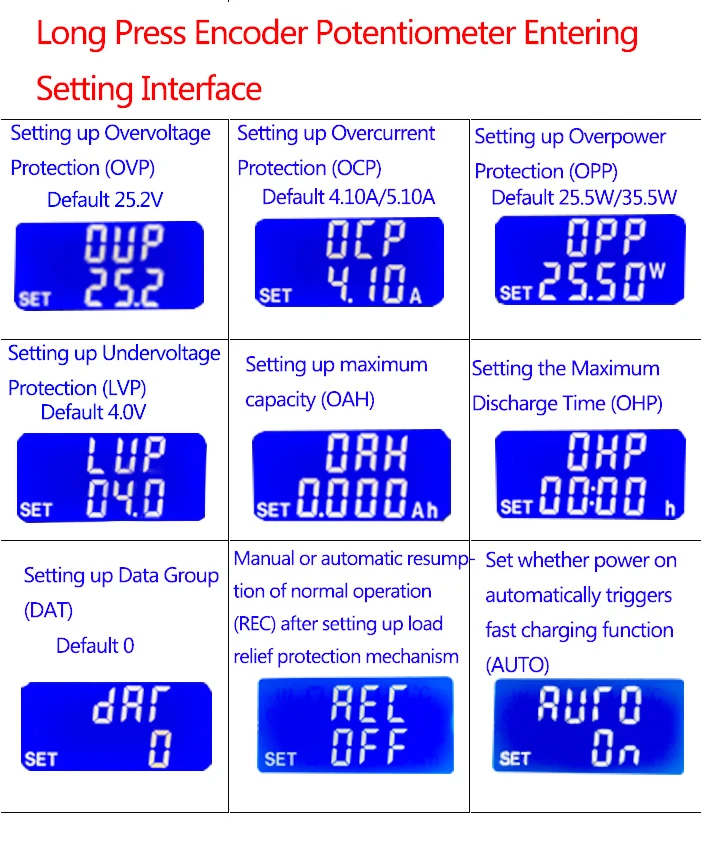

1. В беговом интерфейсе кодирующий потенциометр с длинным нажатием входит в интерфейс настройки;

2. Вращая потенциометр кодировщика, регулируйте Размер параметров, увеличивайте по часовой стрелке и уменьшайте против часовой стрелки; Переключайте параметры, которые должны быть изменены коротким нажатием поворотного датчика;

3. В максимальной емкости (OAH)/Максимальное время разряда (OHP) интерфейс, короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, если закрыто, дисплей "----";

4. В интерфейсе максимальной емкости (OAH) нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999Ah/99,99 Ah/999,9 Ah /9999 Ah);

5. Полные настройки параметров, длинное нажатие потенциометра кодировщика, выход из интерфейса настройки, автоматическое сохранение параметров;

Триггер/функция трика

1. Функция запуска:

Зарядное устройство может быть QC2.0, QC3.0, Samsung AFC 9V, Huawei FCP, различные режимы быстрой зарядки для триггера декодирования.

2. Функция автоматического обнаружения быстрой зарядки:

Длительное нажатие кнопки триггера TRG может определить поддержку зарядного устройства для режима быстрой зарядки.

3. Мощность на Auto trigger функция быстрой зарядки:

Автоматический триггер с включением питания для быстрой зарядки (установка в автоматическом режиме: в режиме on state), подходит для пакетного тестирования старение зарядного устройства при использовании.

Во-первых, описание функции триггера/декорации:

Функция триггера/Декорации-это возможность отправить сигнал на D + D-чтобы побудить зарядное устройство быстро зарядить, и нагрузка автоматически отключается после входа в этот режим. Триггер/возврат в состояние переключателя перед загрузкой, когда триггер завершен. (за исключением автоматического обнаружения, другие режимы посылают только инструкции триггера и не определяют, срабатывает ли успех)

Во-вторых, описание операции интерфейса триггера/Декорации:

1. Сначала определите, какой тип быстрой зарядки поддерживает зарядное устройство;

Если вы не уверены, вы можете обнаружить поддержку зарядного устройства для режима быстрой зарядки, нажав кнопку триггера TRG.

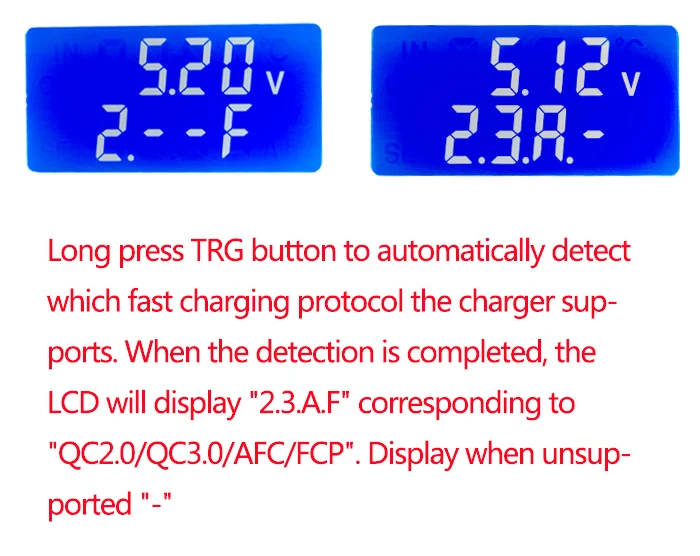

После долгого нажатия кнопки триггера TRG, жидкокристаллическое нисходящее соединение мигает динамически, чтобы показать '2. ' 3. 'A. 'F', в процессе мигания находится соответствующее Обнаружение протокола быстрой зарядки QC2.0,Q C3.0,AFC,FCP, после завершения обнаружения зарядное устройство поддерживает протокол, будет отображаться '2,3. A.F' на ЖК-дисплее downlink, который поддерживает соответствующий дисплей; Нажмите кнопку кодирующий потенциометр обратно к интерфейсу нагрузки; 2. После определения протокола быстрой зарядки, поддерживаемого зарядным устройством, нажмите кнопку триггера TRG, введите интерфейс выбора триггерного протокола (если вы не хотите запускать быструю зарядку, Вы можете короткое нажатие кнопки триггера TRG вернуться к интерфейсу нагрузки), вращая кодирующий потенциометр, выберите протокол (QC2.0,QC3.0,AFC,FCP) для запуска, после выбора короткого нажатия кодирующий потенциометр Кнопка потенциометра, введите триггер протокола, жидкий кристалл будет динамически отображать «----», после завершения запуска, Соответствующий дисплей Напряжение затвора будет обнаружено следующим образом:

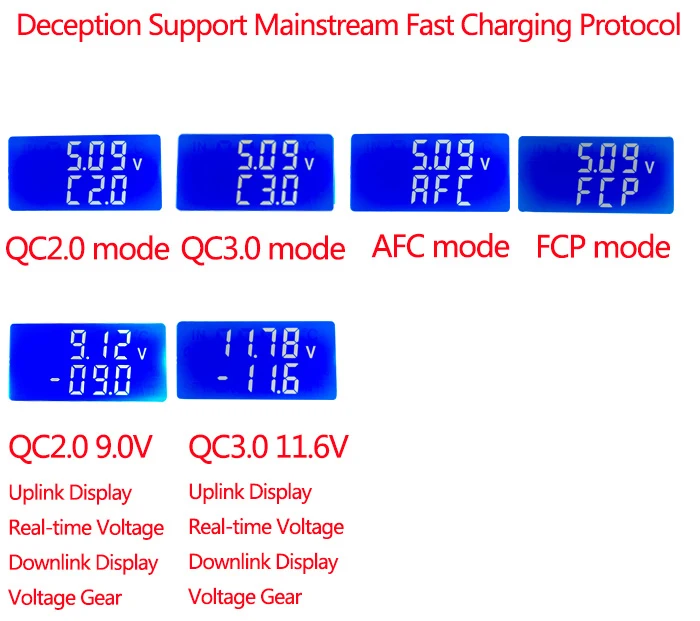

QC2.0 режим:

ЖК-дисплей downlink покажет '-05,0', который может быть выбран, вращая кодирующий потенциометр на '-09,0', '-12,0', '-20,0', представляя 5,0 v, 9,0 в, 12,0 в, 20,0 в протокола QC2.0, жк-дисплей будет отображать напряжение в режиме реального времени, выберите файл напряжения, который будет срабатывать, а затем нажмите кнопку роторного кодировщика, Назад к интерфейсу нагрузки;

QC3.0 режим:

ЖК-дисплей нисходящий канал покажет '-05,0', может быть поворачивается кодирующий потенциометр, чтобы увеличить или уменьшить 0,2 V, ЖК-дисплей по восходящей линии будет отображать напряжение в режиме реального времени, выберите файл напряжения, который будет срабатывать после короткого нажатия кнопки роторного кодировщика, назад к интерфейсу нагрузки;

Режим AFC/FCP:

Когда триггер завершится, он автоматически вернется к интерфейсу нагрузки;

Вопросы и ответы

В: мое зарядное устройство с номинальной максимальной поддержкой QC2.0 12V2A как я могу проверить, поддерживается ли зарядное устройство?

A: вставьте нагрузку, короткое нажатие кнопки триггера TRG, введите интерфейс выбора протокола быстрой зарядки, через режим выбора точки роторного кодирования QC2.0, короткое нажатие, кодирующий потенциометр, жидкокристаллический кристалл будет динамически отображать «----», активировать режим быстрой зарядки QC2.0, ЖК-дисплей downlink '-5,0', Поворачивая кодирующий потенциометр, выберите '-12,0' файл, ЖКД uplink покажет фактическое напряжение, посмотрите, если фактическое напряжение составляет около 12,0 в, а затем короткое нажатие кодирующий потенциометр Кнопка потенциометра, назад к интерфейсу нагрузки; Откройте нагрузку, медленно Настройте ток на 2 А, Увидеть, если напряжение имеет существенное падение (> 0,5 V), а затем пусть нагрузки работать в течение определенного периода времени, и сделать замеры, а затем тепло головка зарядного устройства. Если нагрузка перезапускается или напряжение значительно падает, а зарядная головка резко нагревается, это означает, что грузоподъемность зарядной головки недостаточно и ее необходимо использовать в меньшем количестве.

Вопрос: поддерживается ли мое зарядное устройство PD2.0?

О: нагрузка может возрасти зарядное устройство PD, но соблазнение PD не возможно. Двухголовая линия type-c соединяет зарядное устройство PD и нагрузку, а зарядное устройство PD выводит 5 В по умолчанию. Если зарядное устройство PD поддерживает QC2.0 одновременно, старение высокого давления может быть достигнуто путем заманивания QC2.0.

В: Я хочу выпустить быструю зарядку как достичь?

Ответ: метод 1: в интерфейсе нагрузки нажмите кнопку триггера TRG, чтобы обнаружить зарядное устройство в режиме быстрой зарядки, поддерживая ситуацию, после завершения теста нажмите кнопку кодирующий потенциометр, вернитесь к интерфейсу нагрузки, затем будет выпущен оригинальный выбранный режим быстрой зарядки; Метод 2: Удерживайте кнопку кодирующий Потенциометр в интерфейсе настройки, выберите «AUTO:OFF», а затем установите нагрузку обратно на питание, также будет выпущен оригинальный выбранный режим быстрой зарядки.

Применение сценариев

Можно использовать при обычной нагрузке, проводить испытание на старение энергии, испытание на разрядку батареи и т. д.

Вспомогательное измерение качества зарядного кабеля Micro USB

Вспомогательный снятия мерок вручную, качество с разъемом type-c для зарядки линии

Вспомогательное измерительное зарядное устройство выходной ток

Фабричное зарядное устройство для испытания на старение
