QC3.0/PD65W двунаправленная Быстрая зарядка Bao подъемная и понижающая монтажная плата

QC3.0/PD65W двунаправленная Быстрая зарядка Bao подъемная и понижающая монтажная плата

Описание параметра:

Размер подложки печатной платы: 70*38 мм,

Размер панели защиты литиевой батареи: 67*14 мм,

Тип батареи: литиевая батарея 3,7 В, четыре струны, B-, B1, B2, B3, B + от отрицательного электрода от контакта под низким давлением до линии сварочной батареи высокого давления,

Усилитель давления: микро вход 18 Вт (поддержка QC2.0, QC3.0);

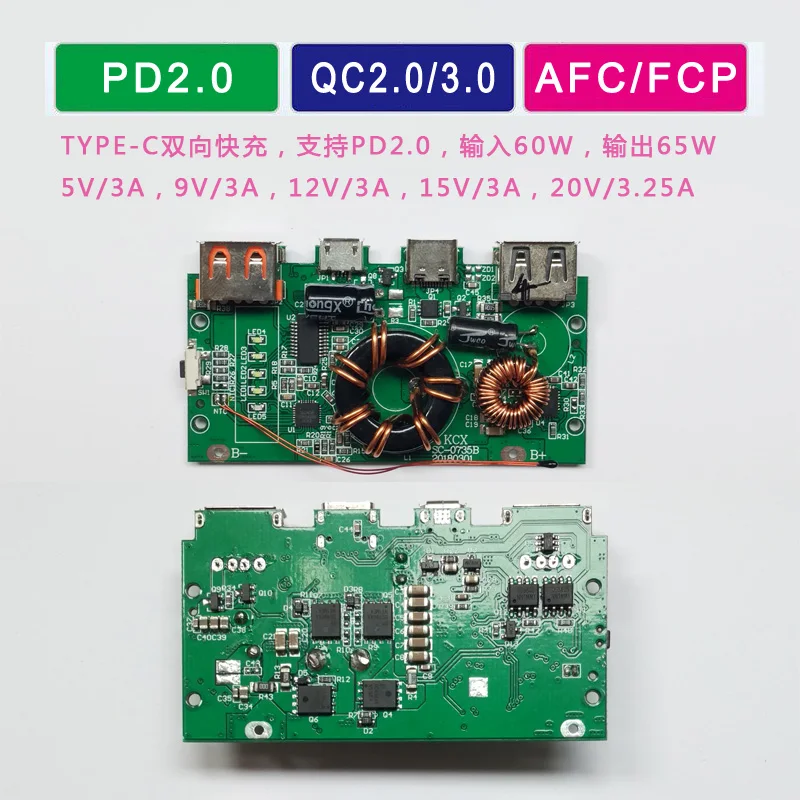

Вход типа c: 5 В/3 А, 9 В/3 А, 12 В/3 А, 15 В/3 А, 20 В/3 А (60 Вт макс.),

Выход типа c: 5 В/3 А, 9 В/3 А, 12 В/3 А, 15 В/3 А, 20 В/3,25 А (макс. 65 Вт),

Usb-черный порт Выход: 5 В/2,4 А,

Выход оранжевого порта Usb a: 3,6 ~ 6,5 В/3 А, 6,5 ~ 9 В/2 А, 9 ~ 12 В/1,5 А (18 Вт),

Коэффициент конверсии: синхронная технология выпрямления 75-85%, встроенный коэффициент конверсии выше 90%,

Описание:

1: сварочная схема требует основы электрика, не рекомендуется, чтобы пользователи, которые никогда не тронули электронную цепь сделать это, в соответствии с фотографиями и инструкциями соответствующей страницы деталей, аккумулятор не может быть подключен к обратной стороне, обратная сторона выгорит!

2: напряжение батареи должно быть 3,7 В. Когда свет не включается нажатием выключателя после сварки, он должен быть активирован зарядкой в зарядном порту. Когда свет включен, его можно использовать.

3: при зарядке мобильного питания 4 лампы всегда включены и не мигают, они полностью заряжены.

4: функция сна и пробуждения, подключи и ЗАРЯЖАЙ мобильные телефоны и другие устройства при зарядке

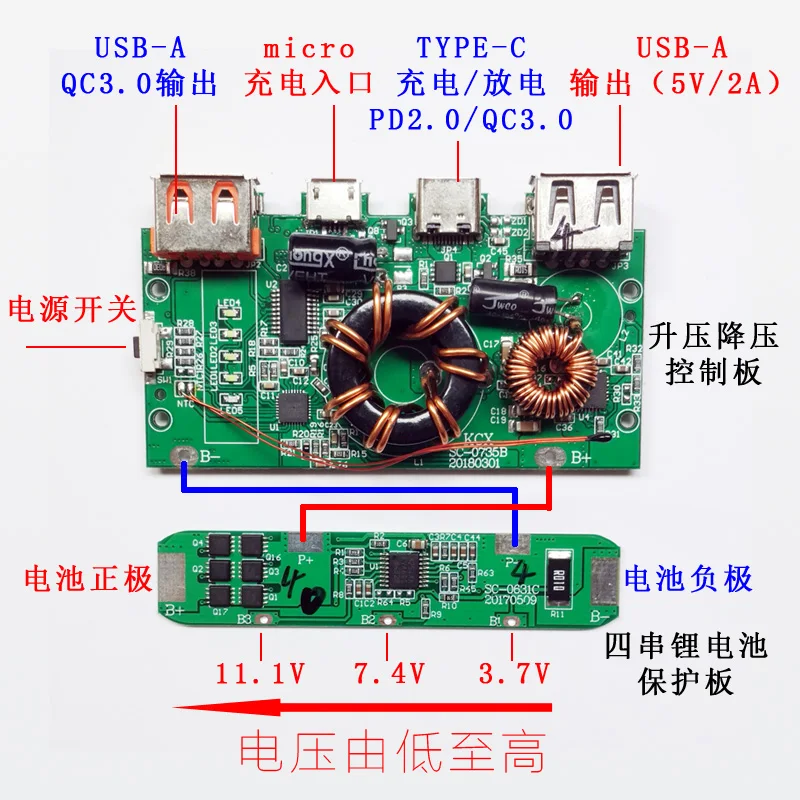

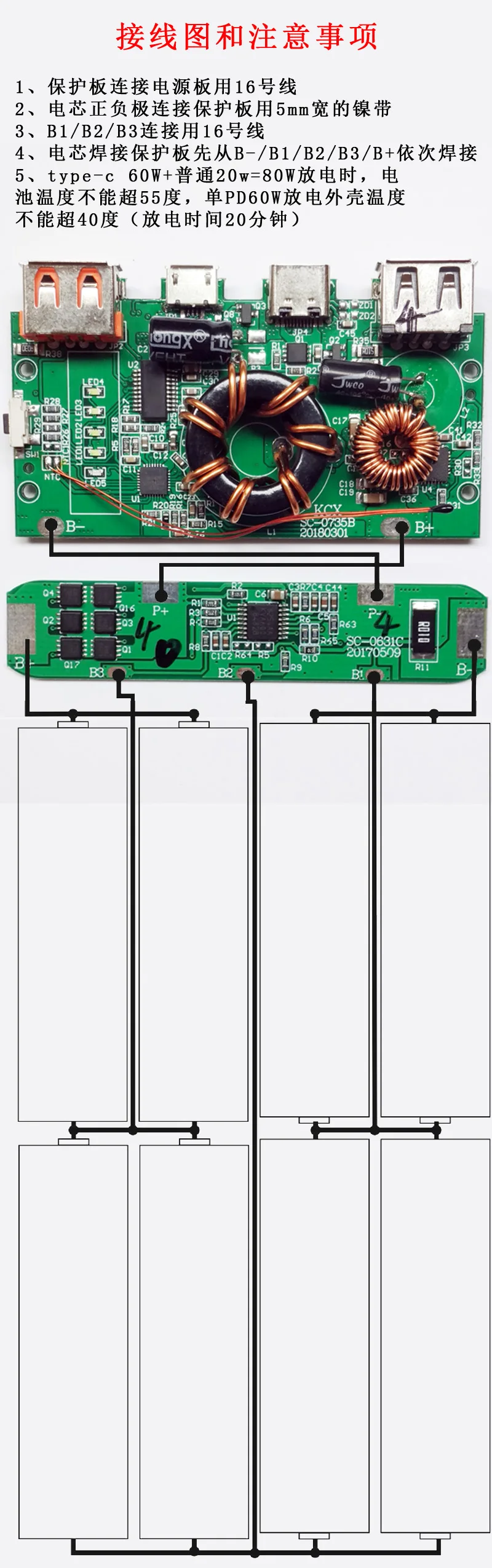

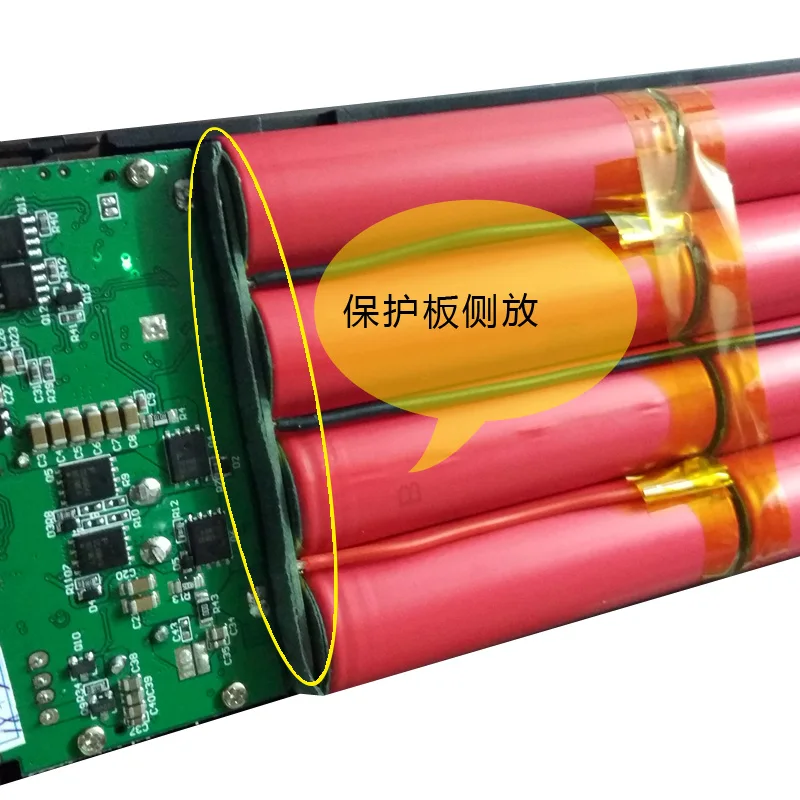

Схема проводки и Примечания

1. Подключите защитную панель к плате питания с линией 16

2. 5 мм широкая никелевая полоса должна использоваться для подключения положительных и отрицательных электродов батареи к защитной пластине

3. Подключите B1/B2/B3 с линией 16

4, защитная пластина для сварки батареи сначала от B-/B1/B2/B3/B + последовательная сварка

5. когда Тип c 60 Вт + обычный 20 Вт-80 Вт разрядка, температура батареи не может превышать 55 ° c, и одна PD60W разрядка оболочки температура не может превышать 40 ° c (Время разряда: 20 минут)

'
