OEM прямые поставки с фабрики мини Быстрая Мини Плата 10 / 100 Мбит/с 3 порта Ethernet

OEM прямые поставки с фабрики мини Быстрая Мини Плата 10 / 100 Мбит/с 3 порта Ethernet

Мини-сеть Ethernet с 2 портами

1 2 rj45 + 1 * 8-контактный головка порт

На возраст от 2 до 10/100 Мбит/с

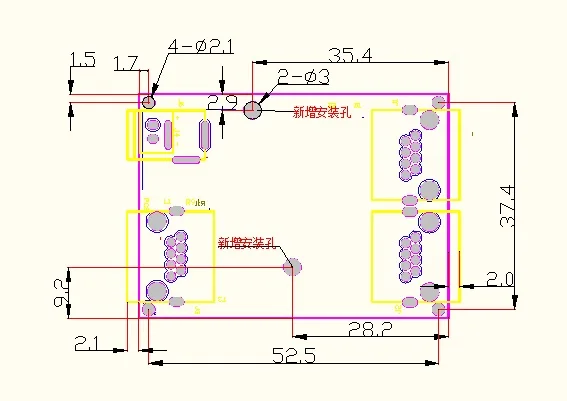

3 размера PCBA: 65x54x15mm

4 Plug n play

5 Входное напряжение постоянного тока 5-12 В

ES2105DR-H2 представляет собой высокопроизводительное устройство работающее от прикуривателя с 2 портами 10/100 Мбит/с Ethernet-коммутатор. Это обеспечивает простое сетевое подключение к вашей рабочей группы или серверу, простое подключение и воспроизведение, гибкая Неблокирующая система, пользователь может быть освобожден от ограничений полосы пропускания и медиа-сетей.

2 порта 10/100 Мбит/с Ethernet-коммутатор pcba, каждый порт для поддержки функции автоматического согласования. Для широкополосной связи в локальной сети, это обеспечивает экономичный, практичный, Экономически выгодный доступ LAN 10/100 Мбит/с, И он подключается к каждому конечному потребителю LAN, чтобы обеспечить стабильную производительность и высокую скорость передачи данных, каждый порт поддерживает режим store-и-forward, он может эффективно изолировать штормы вещания, Уменьшение ошибок в пакете и неправильного пакета, чтобы избежать перегрузки сети и возникновения коллизии.

Модуль переключателя обеспечивает полудуплексное управление потоком и полнодуплексный режим, режим обратного давления на всех портах, это может улучшить Совместимость сервера полос пропускания и сетевого протокол. Кроме того, светодиодный индикатор для диагностики рабочего состояния каждого порта и всей системы, этот переключатель энергосбережения и защиты окружающей среды.

Коммутационная плата, предназначенная для расширения данных, расширения кабелей на расстоянии, конвертации данных в Ethernet, эксклюзивного дизайна внешней отделки Mini, любимы местные и иностранные клиенты

Соответствует стандартам IEEE 802,3 и IEEE 802.3u

Выходной интерфейс для 2 имеют желтое и зеленое освещение RJ45 и 8-контактный разъем

3 порта 10/100 Мбит/с, автопереговорные порты с поддержкой Auto-MDI/MDIX

Поддержка контроля потока IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима на всех портах

Неблокирующая коммутационная система, которая передает и фильтрует пакеты на проводной скорости для максимальной производительности

Поддержка MAC-адресов, Автоматическое обучение и автоматическое старение

Светодиодный индикатор для мониторинга мощности, связи/активности

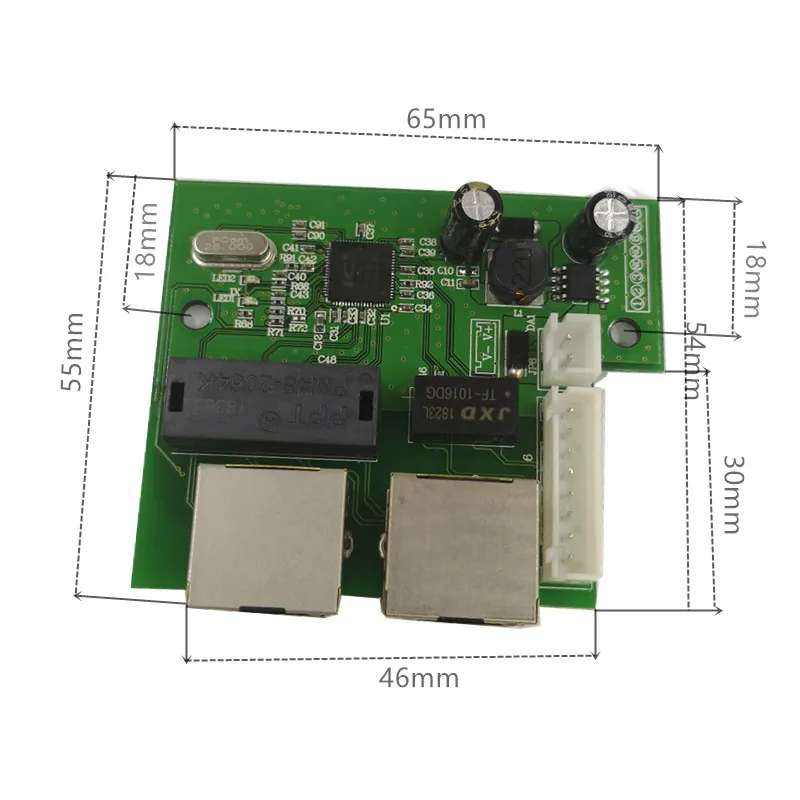

Мини-дизайн размера кабеля, PCBA Размер: 65x54x15 мм

Внешнего источника Вход питания постоянного тока в диапазоне 5-7,5 V

OEM/ODM, высокопроизводительные кабельные коробки, плата Ethernet-переключателя

8 штыревой разъёмОпределение: 1 RX + 2 RX- 3 TX + 4 NC 5 NC 6TX- 7 NC 8 NC

DC Мощность ВходРазрешение:1 DC + 2 DC-

8-контактный выходной сигналVSRJ45 pin-код

8pinЗаголовок VS RJ45 pin-код

1 RX + VS 1 RX +

2 RX- VS 2 RX-

3 TX + VS 3 TX +

4 NC VS 4 NC

5 NC VS 5 NC

6 TX- VS 6 TX-

7 NC VS 7 NC

8 NC VS 8 NC

На приведенной ниже диаграмме и в таблицах указаны стандартные штепсельные розетки/коннекторы для RJ-45 и их штифты.

RJ-45 контактный разъем назначения

Контактные данные

Сигнал прямого интерфейса мультимедиа

-1 шт.

Rx + (получите)

2

Rx - (получите)

3

Tx + (передача)

4

Не б/у

5

Не б/у

6

Tx - (передача)

7

Не б/у

8

Не б/у
