Универсальная плата драйвера для подсветки ЖК телевизора 10 42 светодиодный

Универсальная плата драйвера для подсветки ЖК телевизора 10 42 светодиодный

Для пульта дистанционного управления

Прежде чем взять этого ребенка, пожалуйста, внимательно прочитайте следующие элементы:

1. Вы должны иметь некоторые базовые знания электроники и электриков в отделе физики, быть знакомы или иметь общее понимание рабочих принципов, характеристик, символов и т. Д. Различных электронных компонентов.

2. Необходимо иметь четкое представление о основных компонентах ЖК-дисплея, ЖК-телевизора и других продуктов (например, какие части продукта обычно состоят, где находится источник питания, где находится основная плата управления, где находится плата постоянного тока).

3. Владелец магазина полностью обслуживает клиентов, но не может ответить один за другим, например, что такое плата привода с подсветкой? Что такое источник питания? Как подключить положительные и отрицательные полюсы и так далее. Поэтому, пожалуйста, будьте внимательны перед съемкой, если вы мало знаете о подобных проблемах.

Пожалуйста, внимательно прочитайте три вышеуказанных товара. Если вы сфотографируете товары в нашем магазине, у вас есть значительные возможности решить большинство профессиональных проблем самостоятельно. И принять заявление о том, что наш магазин может не отвечать на вопросы, не связанные с продуктом.

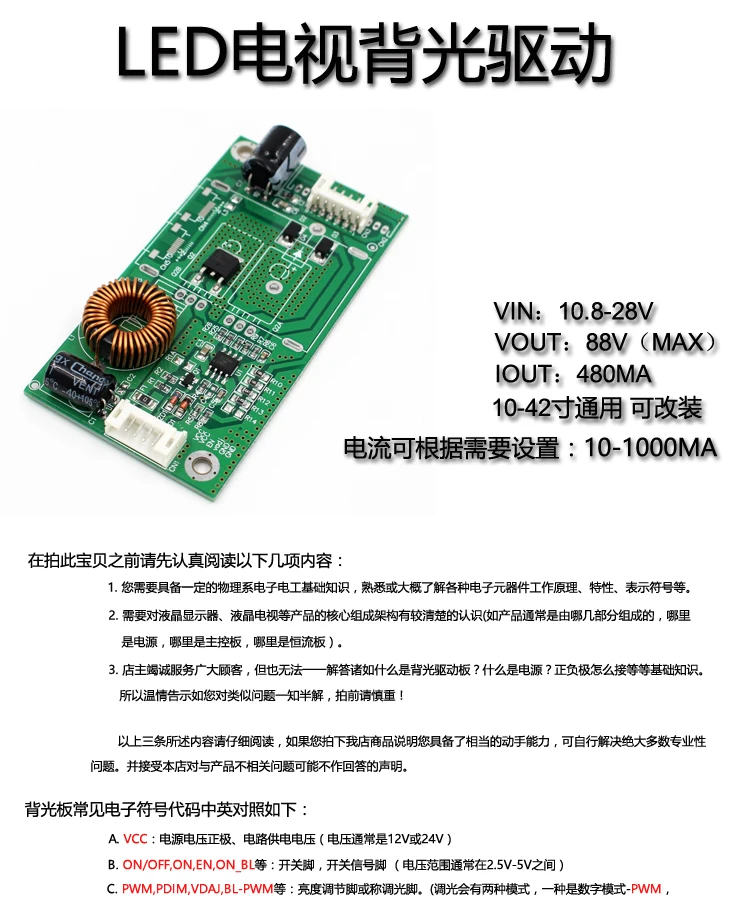

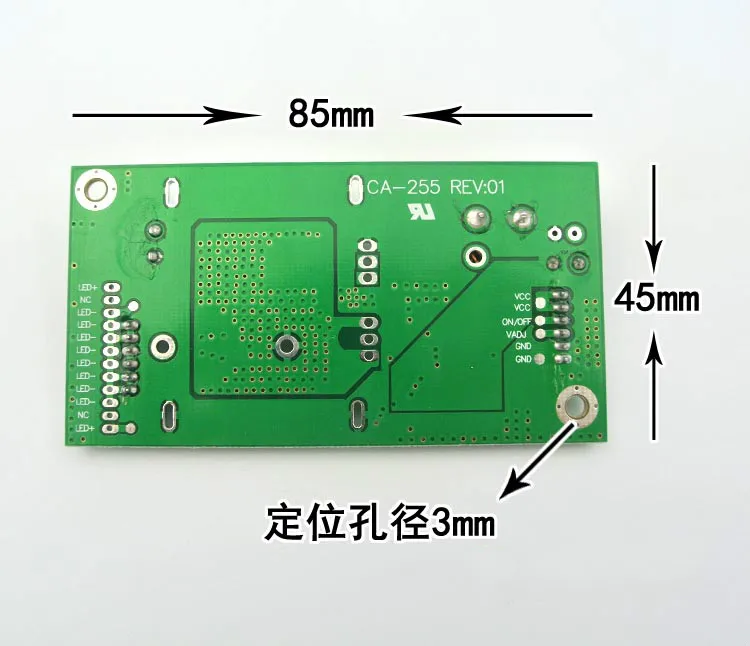

4. Общие коды электронных символов панели подсветки:

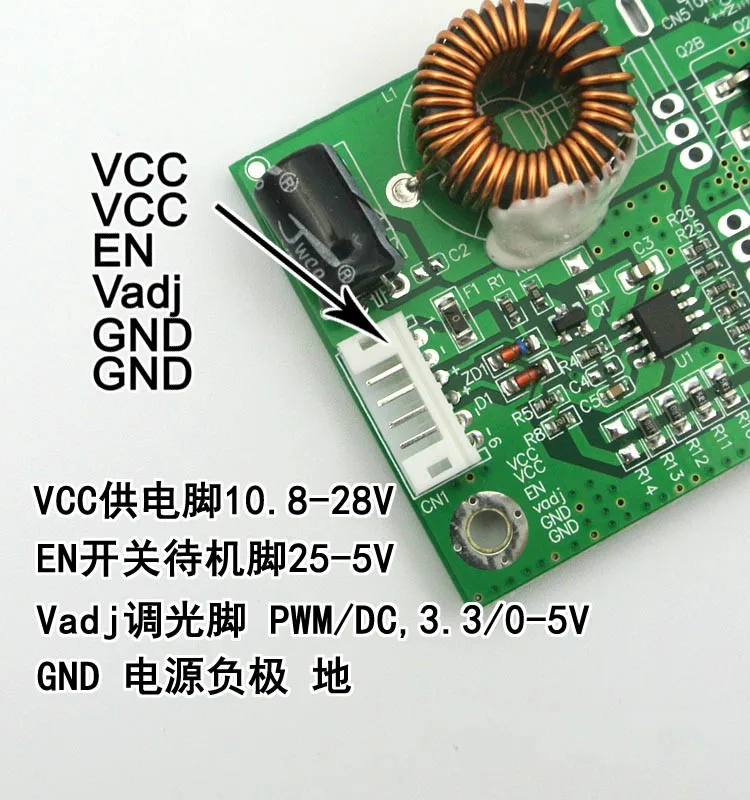

A.VCC:Положительное напряжение, напряжение цепи (напряжение обычно 12 В или 24 В)

B.Вкл/Выкл, ВКЛ, EN, ON_BL и т. Д.Переключатель для ног, переключатель сигнала для ног (диапазон напряжения обычно между 2,5 V-5V)

C.PWM, PDIM, VDAJ, BL-PWM и т. Д.Регулировка яркости стопы или на босую ногу. Есть два режима затемнения, один-цифровой режим-ШИМ, другой-аналоговый Диммируемый-постоянный ток.PWMОна производит прямоугольной прямоугольная волна сигнала с частотой 200 Гц до 2 кГц, амплитуда напряжения 3,3 V, PDIM короткое замыкание на английском языке, и приглушенным светом является общего значения в темное время суток, Т. Е. & ldquo; Яркость & rdquo;. Аналоговое затемнение осуществляется напряжением постоянного тока, обычно непосредственно обеспечивая напряжение постоянного тока 0-5 в для регулировки стопы для контроля яркости.

Заземление:Наземный (блок питания отрицательного полюса)

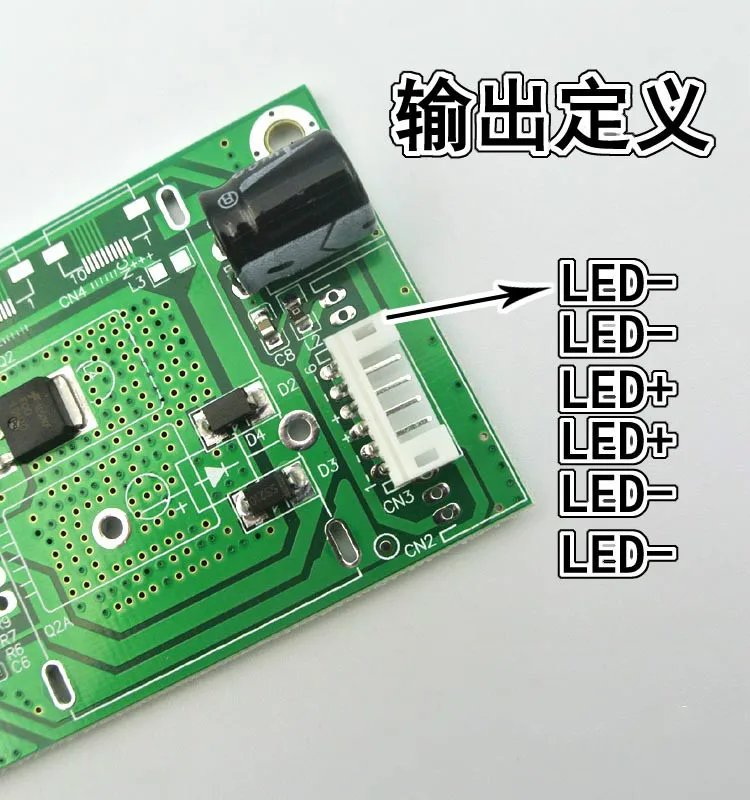

Светодиодный +:Светильник, излучающий диод (светильник-бар)

Светодиодный-:Светильник, излучающий диод (светильник-бар), отрицательный электрод

Вышеуказанные обозначения содержат большинство материнских плат LCD и платы подсветки, обычно используемых кодов, если соединение в соответствии с их соответствующими кодами не будет неправильным.

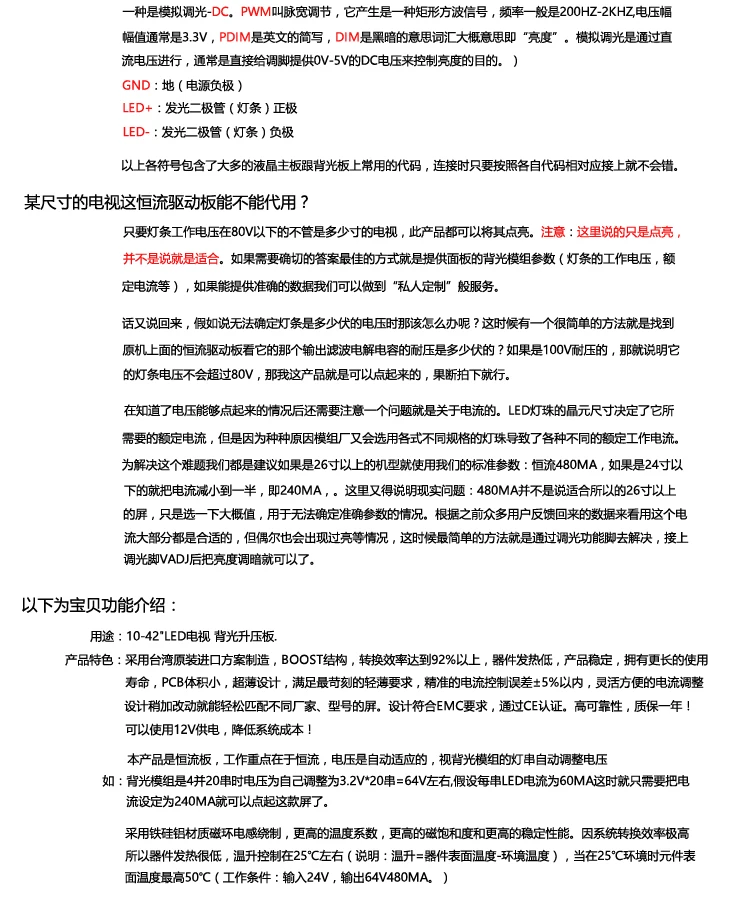

Частые вопросы перед покупкой:

Вопрос 1: Может ли вместо этого использоваться плата постоянного тока телевизора определенного размера?

Ответ: если рабочее напряжение лампы ниже 80 В, независимо от того, сколько дюймов телевизора, этот продукт может светильник вверх. Примечание: Все, о чем я здесь говорю, это освещение, а не пригодность. Лучший способ получить определенный ответ-обеспечить параметры модуля подсветки панели (напряжение лампы, номинальный ток и т. д.). Если мы можем предоставить точные данные, мы можем сделать «индивидуальную настройку» общего обслуживания.

Что делать, если невозможно определить напряжение лампы? В это время существует очень простой способ найти плату привода постоянного тока на оригинальной машине, чтобы увидеть, сколько напряжения на выходе фильтра электролитический конденсатор выдерживает? Если напряжение выдерживает 100 в, это означает, что напряжение лампы не будет превышать 80 в, тогда мой продукт может быть освещен, просто сделайте решающий снимок.

Когда мы знаем, что напряжение может быть включено, мы должны обратить внимание на проблему тока. Размер кристаллического элемента светодиодных бусин определяет Номинальный ток, который он нуждается, но по различным причинам, модульные фабрики будут выбирать различные виды бусин с различными спецификациями, в результате чего разный Номинальный рабочий ток. Чтобы решить эту проблему, мы все рекомендуем, если она составляет более 26 дюймов, мы используем наши стандартные параметры: постоянный ток 480 мА, если она меньше 24 дюймов, мы должны уменьшить ток до половины, это 240 мА. Здесь мы должны объяснить практическую проблему: 480MA не означает, что он подходит для экрана 26 дюймов или более, но только для того, чтобы выбрать приблизительное значение для ситуации, когда точные параметры невозможно определить. В соответствии с данными отзывы от многих пользователей, прежде чем, большинство текущего заказа соответствует нормам почтовой пересылки, но иногда слишком яркий и т. д. В это время самым простым способом является решение проблемы через светильник функциональной ноги, а затем настроить босиком Vadj, чтобы затемнить яркость.

Ниже приводится описание функций ребенка:

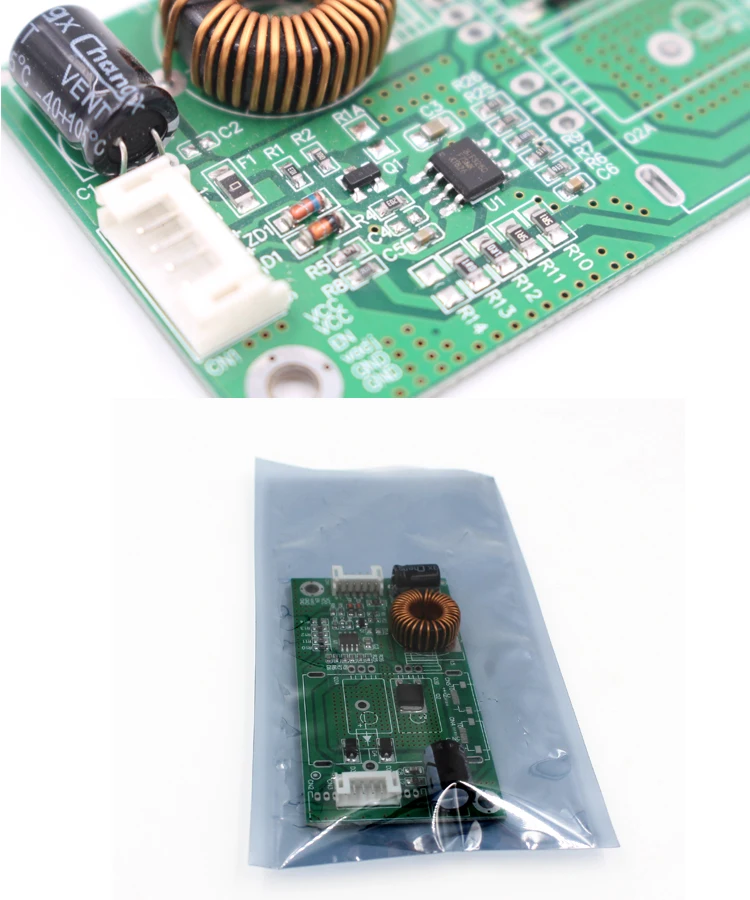

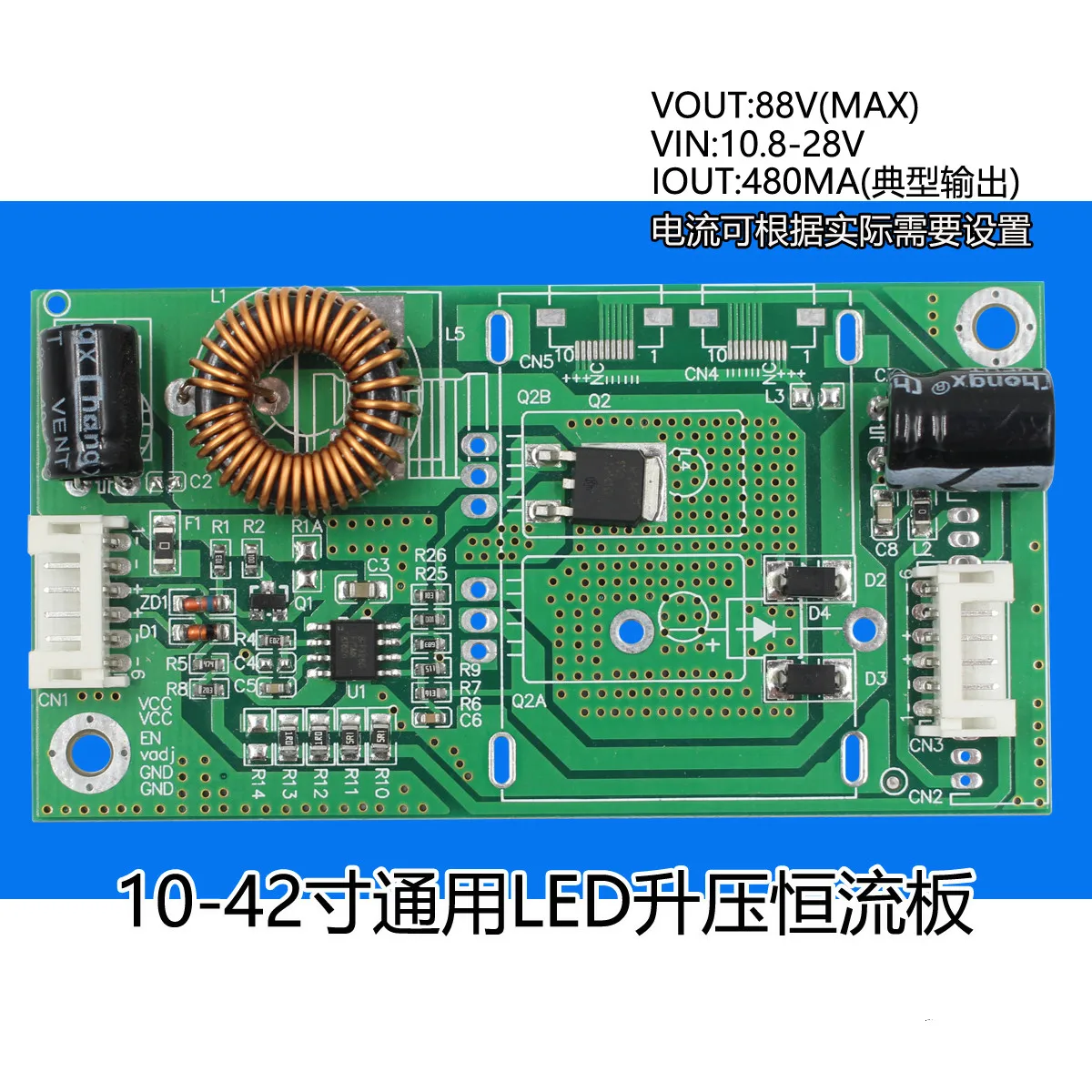

Назначение: 10-42 "светодиодный Усилитель подсветки телевизора.

Характеристики продукта: Сделано с оригинальной схемой импорта Тайваня, Усиленная структура, эффективность преобразования более 92%, низкое нагревание устройстваТо есть,Продукт стабильный.С более длительным сроком службы, PCB маленький размер, ультратонкий дизайнДля соответствия самым строгим требованиям к светильникТочная ошибка контроля тока-plusmn; В пределах 5%, гибкая и удобная конструкция регулировки тока может легко сочетаться с различными производителями, моделями экранов с небольшими изменением. Дизайн отвечает требованиям EMC и сертифицирован CE. Высокая надежность, гарантия качества на один год! 12 В источник питания может использоваться для снижения стоимости системы!

Этот продукт является постоянным пластина тока, основное направление работы-постоянный ток, напряжение автоматически адаптируется, светильник строка спинки светильник Модуль автоматически регулирует напряжение, как, например,:Модуль подсветки является4И20Серия-время напряжения настраивается на3,2 V *20Strand=64 ГБVО,Считать каждый строкаСветодиодныйТок 0.60MAНа данный момент вам просто нужно установить ток240MAВы можете запустить этот экран.

Магнитный кольцевой индуктор изготовлен из железа, кремния и алюминияОбмоткиБолее высокий температурный коэффициент, более высокая магнитная насыщенность и более высокая стабильность.Потому чтоСистемаЭффективность преобразования очень высока, поэтому устройствоЛихорадкаОченьНизкая,Повышение температуры контролируется при25ТемператураО(Примечание: повышение температуры= Температура поверхности устройства-температура окружающей среды)В тех случаях, когда25ТемператураВысокая температура поверхности компонентов в окружающей среде50Температура(Условия работы: вход24VВыход64V480MA.)

Параметры скорости:

24V Входное напряжение: Vout = 75V Iout = 720mA или не позднее, чем за 60 Вт

При входном напряжении 12 В: Vout = 75 в Iout = 400 мА или максимум 30 Вт

Предельные параметры относятся к максимальной выносливости продукта в процессе нанесения. При фактическом использовании, пожалуйста, используйте их ниже предельных параметров для обеспечения надежности продукта.

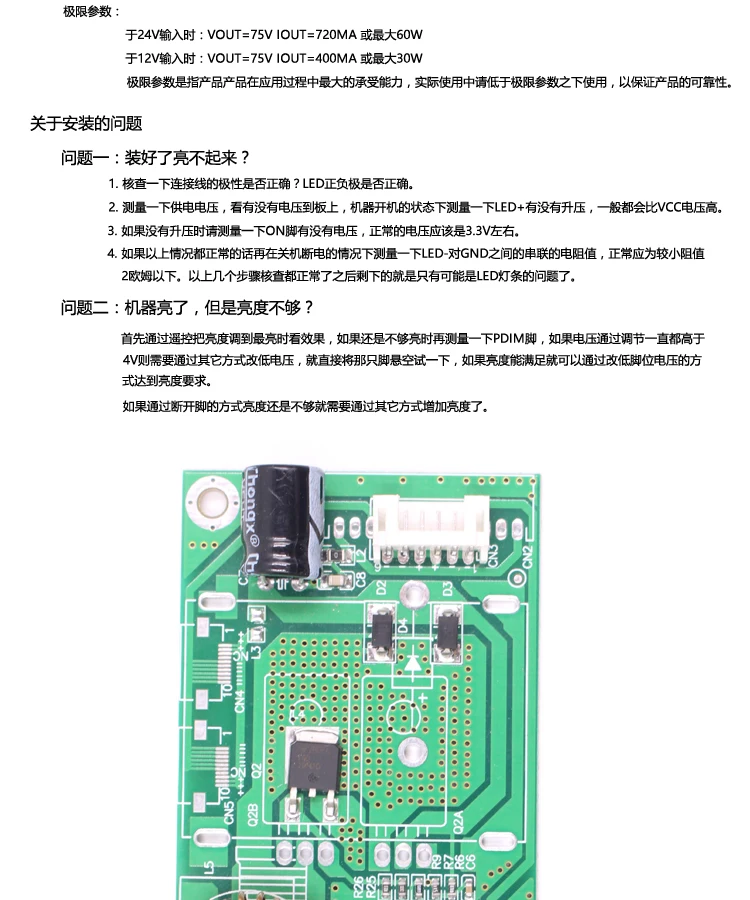

На Установка

Вопрос 1: не может ли светильник быть установлен?

1. Проверьте правильность полярности линии подключения?Светодиодные лампыВерны ли положительные и отрицательные полюсы.

2. Измерьте напряжение питания, чтобы узнать, есть ли напряжение на плате и когда машина включена.LED +Независимо от того, есть ли наддув или нет, это, как правило, лучше, чем это.VCCВысокое напряжение.

3. Если нет повышения, Пожалуйста, измерьте его.НаЕсли на ноге есть напряжение, нормальное напряжение должно быть3,3 VО.

4. Если вышеуказанная ситуация нормальная, то Измерьте ее, когда выключено питание.Светодиодный-ДаGNDСопротивление серии между ними обычно должно быть меньше.2Ниже Ом.

После того, как все вышеуказанные шаги были проверены, все, что остается возможным.СветодиодныйЛампу проблемы.

Вопрос 2: машина яркая, но яркости недостаточно?

Во-первых, яркость регулируется на самый яркий Пульт дистанционного управления, чтобы увидеть эффект. Если он все еще недостаточно яркий, измерьте его.PDIMНога, если напряжение всегда выше, регулируя4VЕсли яркость может быть удовлетворена, требование к яркости может быть достигнуто путем снижения напряжения стопы.

Если яркости недостаточно, отключив стопу, она должна быть увеличена другими способами.
