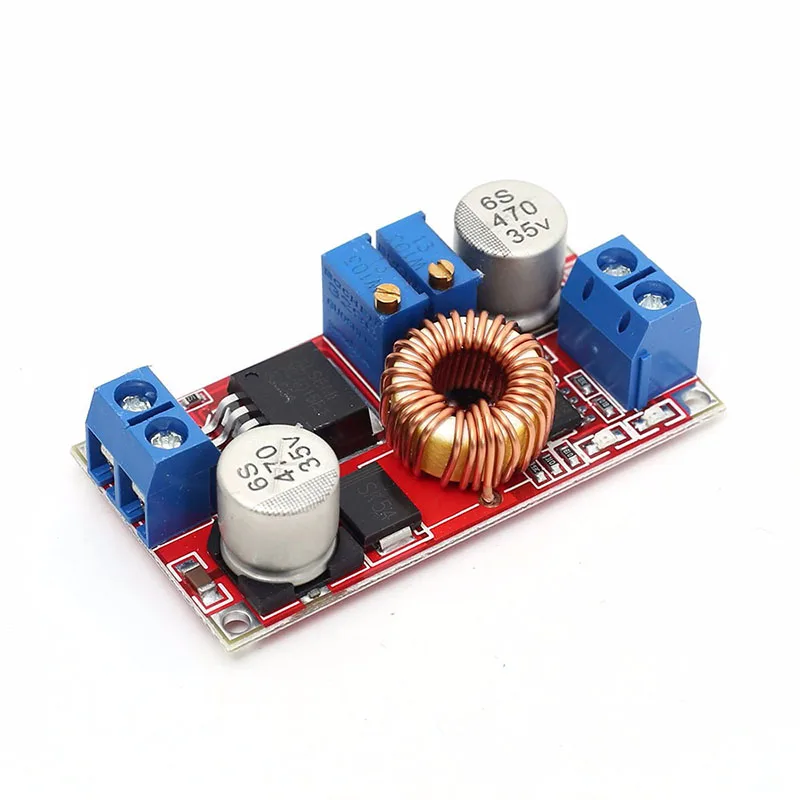

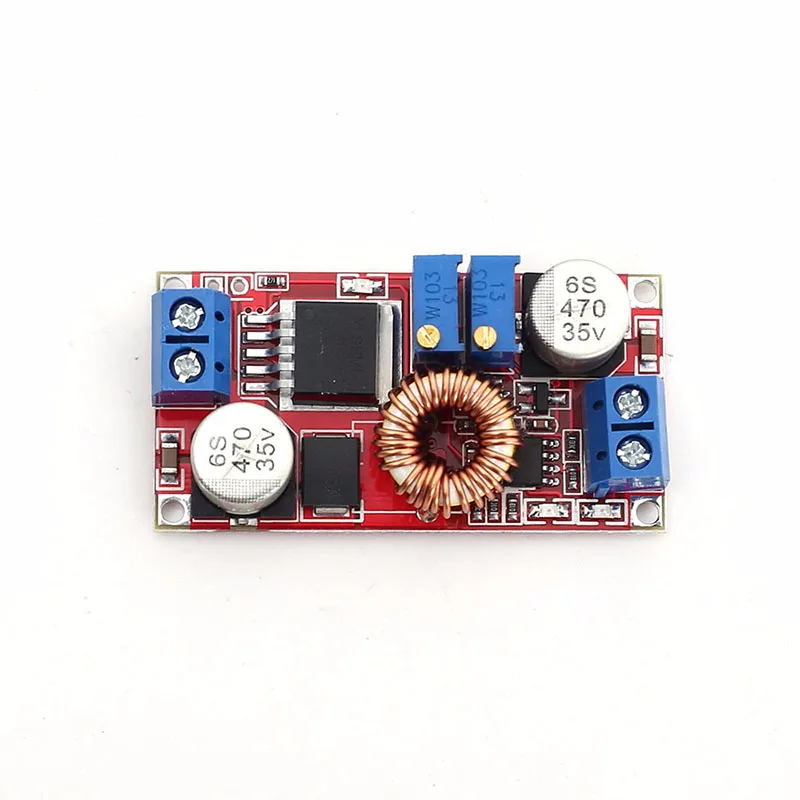

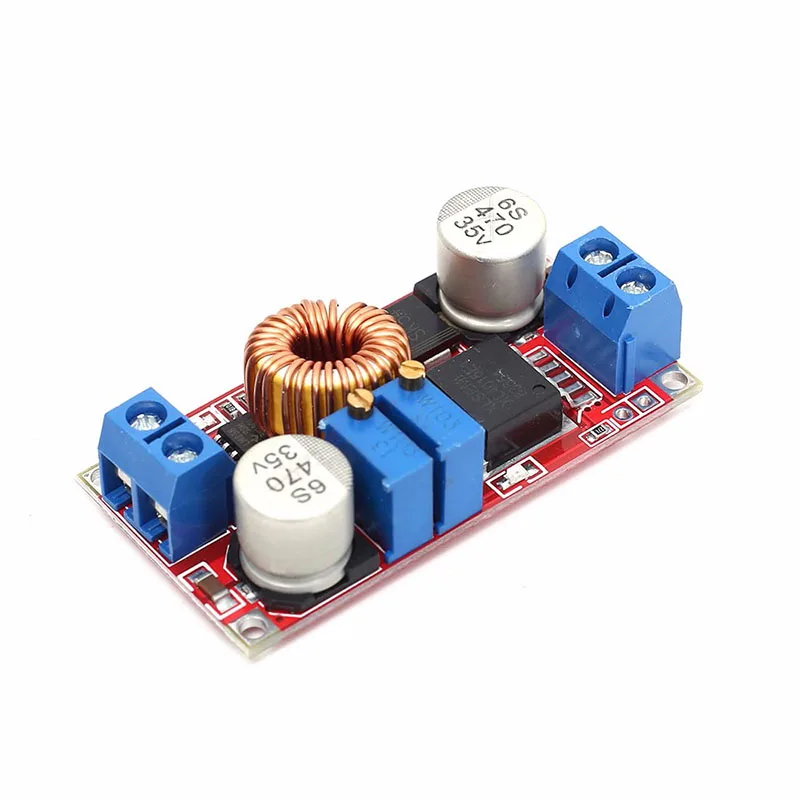

Li-льва модуль зарядного устройства литиевой батареи 5V-32V постоянного тока до 0,8 V-30V 5A светодиодный драйвер стабилизированный понижающий преобразователь постоянного доска постоянный ток Напряжение

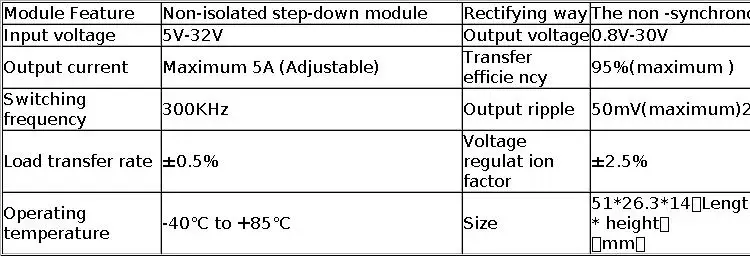

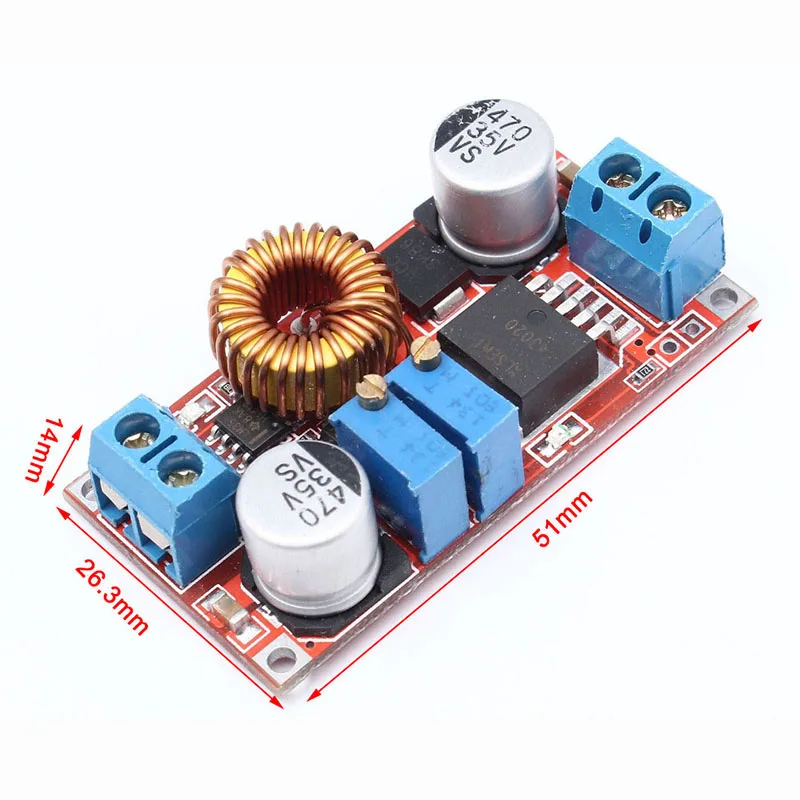

Свойства модуля: неизолированный модуль постоянного тока и напряжения Исправление: несинхронное исправление: Входное напряжение: 5 В-32 в Выход напряжение: 0,8 V-30V Выходной ток: регулируемый максимальный 5A Эффективность преобразования: 95% (самый высокий) Частота переключения: 300 кГц Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания Регулирование нагрузки: ± 0.5% Регулирование напряжения: ± 2.5% Рабочая температура: от-40 до + 85 градусов по Цельсию Размер: 51*26,3*14 (Д * Ш * В) (мм) Выходная мощность: 30 Вт

Неизолированный понижающий модуль

Для литий-ионного аккумулятора: Когда литиевое напряжение батареи низкое, если непосредственно с постоянным напряжением зарядки, из-за разницы в давлении большой, потому что зарядный ток слишком большой, привести к повреждению батареи, так что Начните использовать постоянный ток зарядки аккумулятора, при зарядке до определенной степени автоматического переключения обратно на постоянное напряжение зарядки. Для кривой текущей зарядки следующим образом: Красный для тока, синий для напряжения.

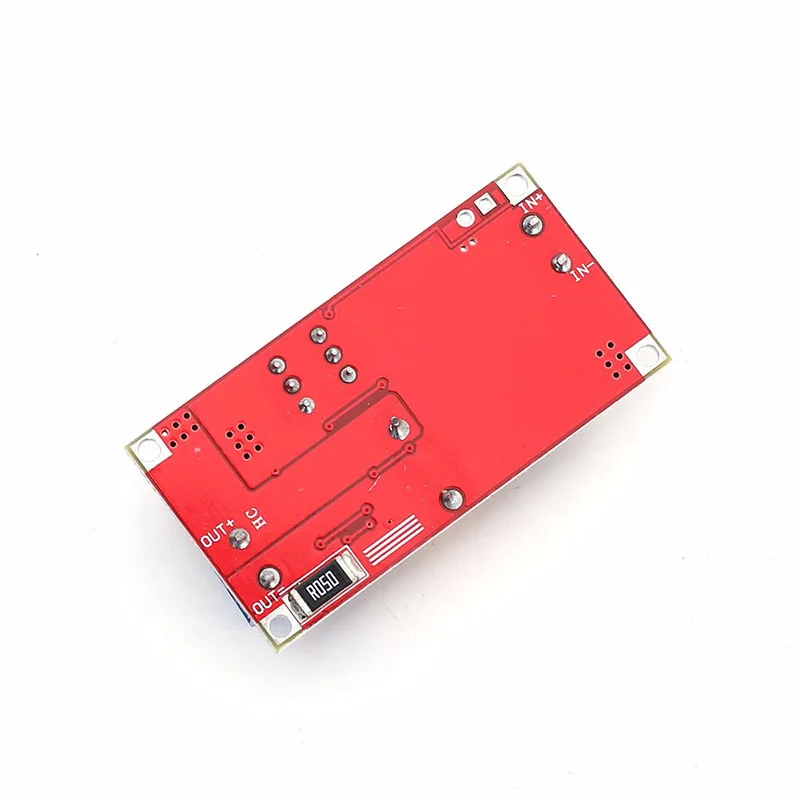

Этот модуль является регулируемым понижающим модулем, может регулировать m odule над синей звездой Выходное Напряжение регулируемое сопротивление для изменения. Вход/Выходной перепад давления 1 V, миним хм может выходное напряжение 0,8 V. ★Выбранный выше модуль IN - (входной катод), IN + (входной отрицательный),OUT - (выходной катод),OUT + (выходной отрицательный) должен быть верным, В противном случае может привести к повреждению модуля. ★Используется метод зарядки аккумулятора: 1. Убедитесь, что вам нужно зарядить аккумулятор поплавком, зарядное напряжение и зарядный ток, Модуль входного напряжения; 2. Отрегулируйте потенциометр постоянного напряжения, регулирование выходного напряжения около 5 В. 3. Выходной ток короткого замыкания измеряется с помощью мультиметра 10 a блок тока, и регулировать поток постоянного выходного тока потенциометра достигает предварительно определенного значения тока зарядки; 4. Лампа ток зарядки по умолчанию доставляются 0,1 раз больше, чем зарядный ток никель-металл-(постоянный ток). 5. Отрегулируйте потенциометр постоянного напряжения для выходного напряжения поплавкового зарядного напряжения; 6. Аккумулятор подключен, попробуйте зарядить. (1, 2, 3, 4, 5 шагов для модуля управления входным питанием, светильник на выходе батареи!) ★Используется светодиодный метод постоянного тока: 1. Убедитесь, что вам нужен светодиодный рабочий ток и максимальное рабочее напряжение; 2. Отрегулируйте потенциометр постоянного напряжения, регулирование выходного напряжения около 5 В. 3. Выходной ток короткого замыкания измеряется с помощью мультиметра 10 a блок тока и регулирует поток постоянного выходного тока потенциометра до ожидаемого светодиодный рабочего тока; 4. Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение светодиодный Наивысшее рабочее напряжение; 5. Подключите светодиодный, ввод в эксплуатацию. (1, 2, 3, 4 шага для модуля управления входным питанием, светодиодный светильник на выходе!)
