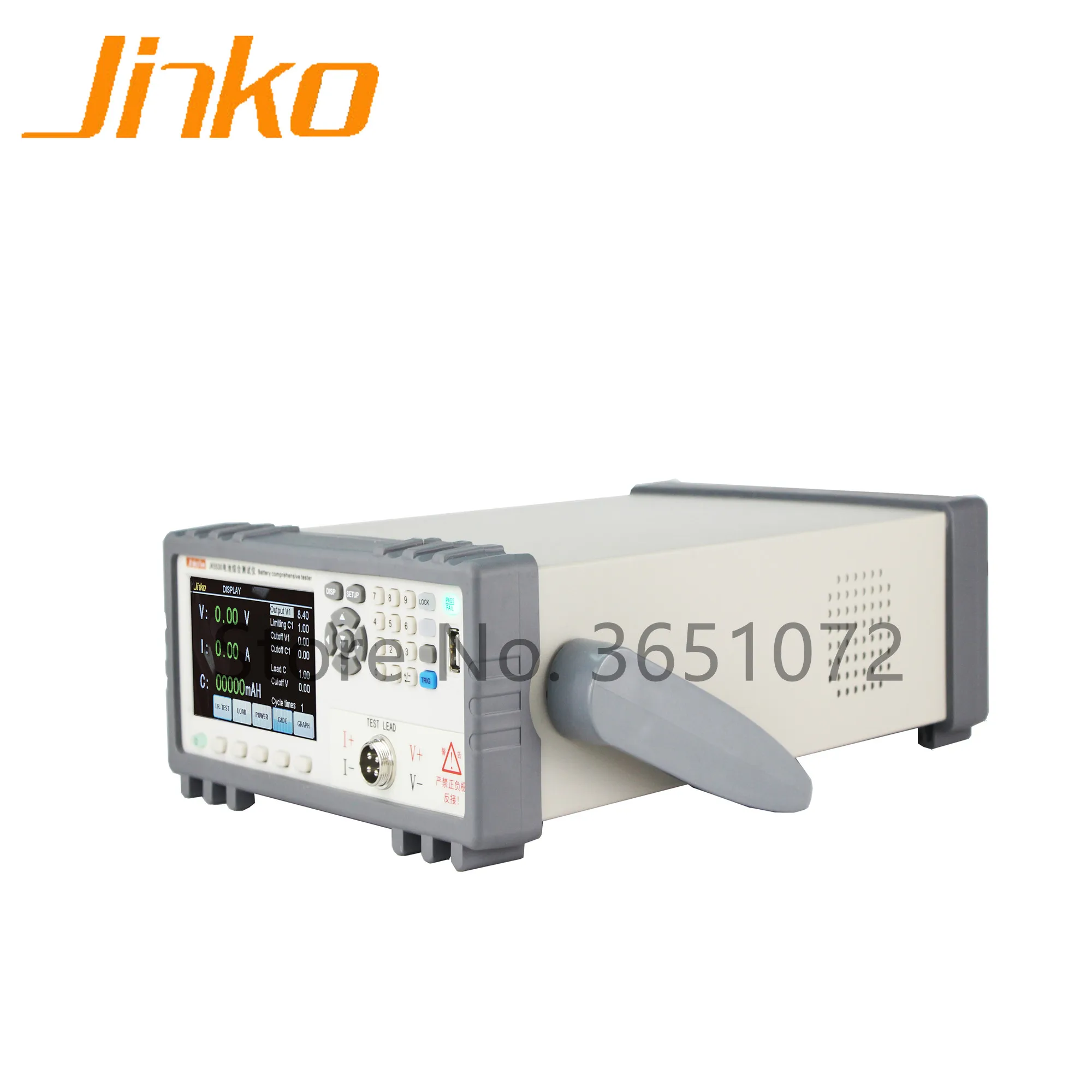

Встроенный тестер батареи JK5530 измеритель емкости аккумулятора внутреннего

Встроенный тестер батареи JK5530 измеритель емкости аккумулятора внутреннего

Обычные аккумуляторные батареи включают литиевые батареи, никель-кадмиевые батареи, никель-металлические гидридные батареи и герметичные свинцово-кислотные батареи. В том числе, литиевые батареи имеют характеристики большая емкость, светильник вес и высокая циклов. Они широко используются в мобильных телефонах, КПК, цифровых камерах, видеокамерах, ноутбуках и других областях. В настоящее время они являются самыми передовыми перезаряжаемыми батареями. Литиевые батареи, указанные здесь, являются готовой продукцией. Литиевый аккумулятор состоит из литиевых батарей (литий-ионных батарей или полимерных батарей) и защитных пластин литиевых батарей. Никель-кадмиевые аккумуляторы-это аккумуляторы, которые ранее использовались. Они имеют характеристики низкой стоимости, низкое внутреннее сопротивление и большой ток разряда. До сих пор они широко используются в некоторых электрических инструментах и электромобилях.

Никель-металл-гидридные батареи похожи на никель-кадмиевые батареи, но, поскольку они не содержат тяжелых металлов, они имеют меньше загрязнения окружающей среды. В настоящее время они широко используются в некоторых обычных потребительских электронных продуктах и в основном заменили предыдущие применения никель-кадмиевых батарей. Небольшой запечатанный свинцово-кислотный аккумулятор, также известный как свинцово-кислотная батарея без обслуживания, в настоящее время выдержан в технологии и в настоящее время в основном используется в фиксированных случаях резервного питания, таких как источники бесперебойного питания, аварийное освещение и так далее.

В ответ на потребности в производстве и тестировании этих перезаряжаемых батарей был специально разработан специальный комплексный тестер аккумуляторных батарей. Этот тестер может сделать количественное и точное измерение некоторых основных параметров батареи и может измерить напряжение открытого замыкания и внутреннее сопротивление батареи. Зарядка, производительность разрядки, емкость аккумулятора, особенно для функций литиевой батареи, включая защиту от перезаряда, защиту от переразряда, защиту от перегрузки по току, защиту от короткого замыкания и другие функции, и соответствующие значения были измерены, что значительно облегчает производство и продажу батарей до послепродажного обслуживания, Вы можете интуитивно оценить производительность и качество аккумулятора за несколько простых шагов. Он также имеет функцию быстрого скрининга, вы можете установить верхний и нижний пределы параметров измерения, и вы можете легко получить партию продуктов батареи обнаруживает плохие батареи в середине, И повышает эффективность производства. Кроме того, добавляются некоторые специальные функции, чтобы они имели характеристики некоторых общих инструментов и оборудования, что расширяет гибкость оборудования и имеет характеристики широкого спектра применений.

Модель

JK5530

JK5530 +

JK5530C

JK5530B

Диапазон испытаний

Диапазон измерения напряжения

0-36 в, Разрешение:1МВ
Точность:± 30 мВ

0-60 вРазрешение:1МВТочность:± 30 мВ

0-62 в, разрешение 1 мВ

Точность:± 5мв

Диапазон измерения внутреннего сопротивления

0-1999mΩ Resolution1mΩ

Диапазон измерения емкости

0-99999 мАч, минимальное разрешение 1 мАч

Сопротивление R1 R2

1kΩ ~ 200kΩ

Базовая точность

Точность измерения напряжения

±(Результат * 0.1% + 3 мВ)(Напряжение 0 ~ 36 В)
±(Результат * 0.1% + 30 мВ) (Напряжение 37 ~ 60 в)

Точность измерения тока

±(Результат * 0.2% + 30 мА) (Currenent0 ~ 10A)
±(Результат * 0.5% + 30 мА) (Currenent11 ~ 30A)

Измерение внутреннего сопротивления

Точность

±(Результат * 1% + 1mΩ)

Точность измерения емкости

± 2%

Тестовая скорость

Статический тест (все функции)

1,1-2s

Тест емкости (1С ток заряда и разряда) определить время испытания емкости в зависимости от емкости аккумулятора и разрядной мощности

Внутренний ЧПУ

Максимальное выходное напряжение (постоянное напряжение + постоянный ток)

20 в

60 в

Индекс источника напряжения

Максимальный выходной ток

5А

10A (общий)

Выходная Максимальная мощность

80 Вт

200 Вт

Пульсация напряжения

<20 мВ

100 мВ

Скорость регулировки нагрузки

<10%

Время отклика (время от 0 до самого высокого выходного напряжения)

1S

Внутренний CNC электронный индекс нагрузки

Максимальное напряжение разряда

30 в

62 в

Максимальный ток разряда

10A(Непрерывный)

30A(Непрерывный)

60А(Непрерывный)

20А(Непрерывный)

Ограничительная мощность

80 Вт(Непрерывный)

100 Вт(Непрерывный)

500(Непрерывный)

200 Вт(Непрерывный)

Режим нагрузки

Постоянный ток

Постоянное напряжение, постоянный ток

Интерфейс

Нет

Да(СПрограммное обеспечение хост-компьютера)

Аксессуары

Тест Кельвина, тест-зонд

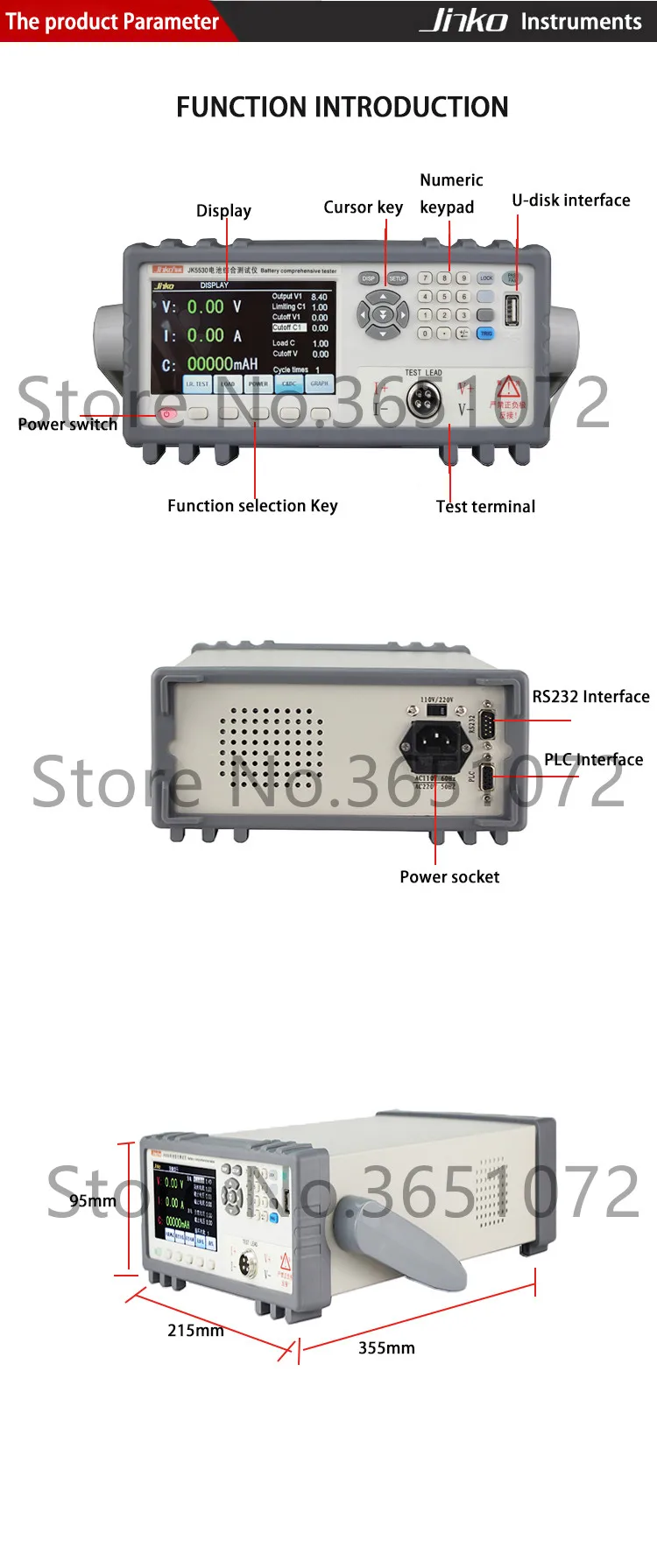

Размер и вес

JK5530/JK5530 +
Размеры(Мм):2.2.5(W)* 110(H)*355(D)О3,6 кг

JK5530B

Размеры(Мм):2.2.5(W)* 110(H)*405(D)Около 4,5Кг

JK5530C

Размеры(Мм):420(W)* 13.0(H)* 430(D)О8,5 кг
