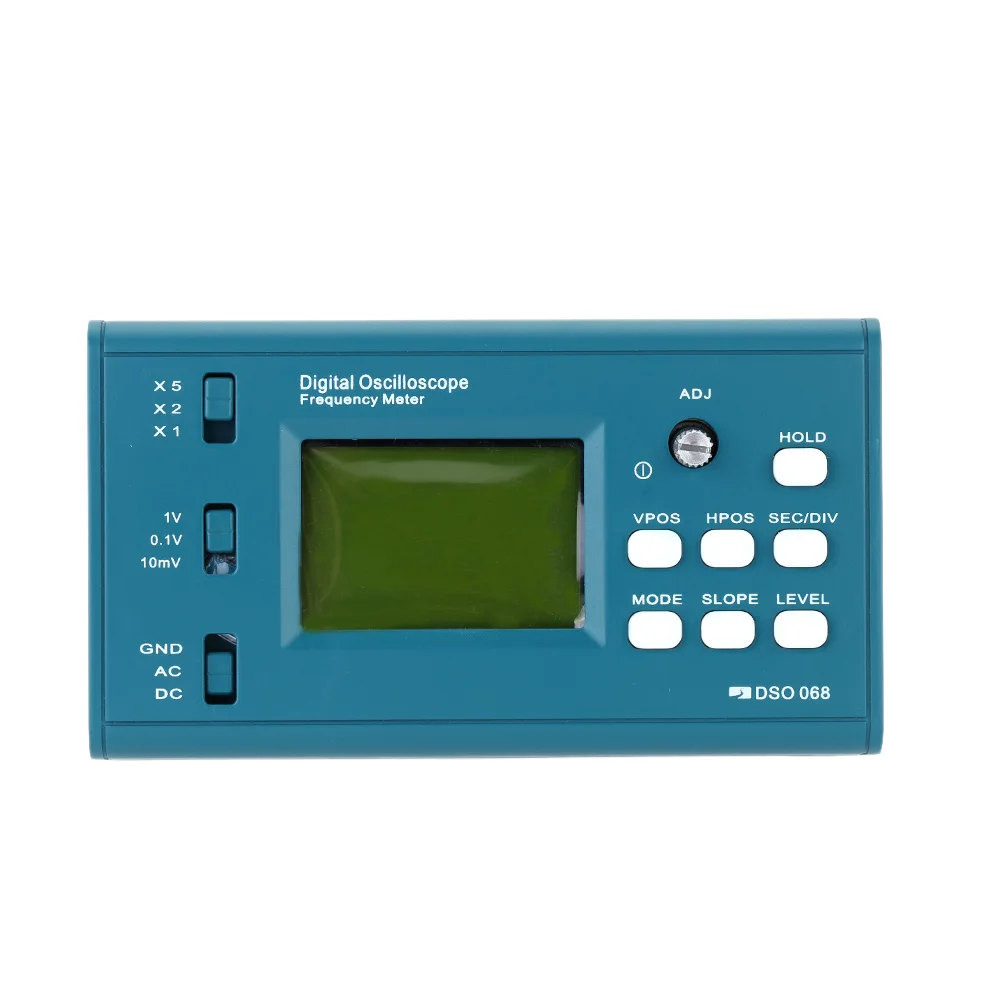

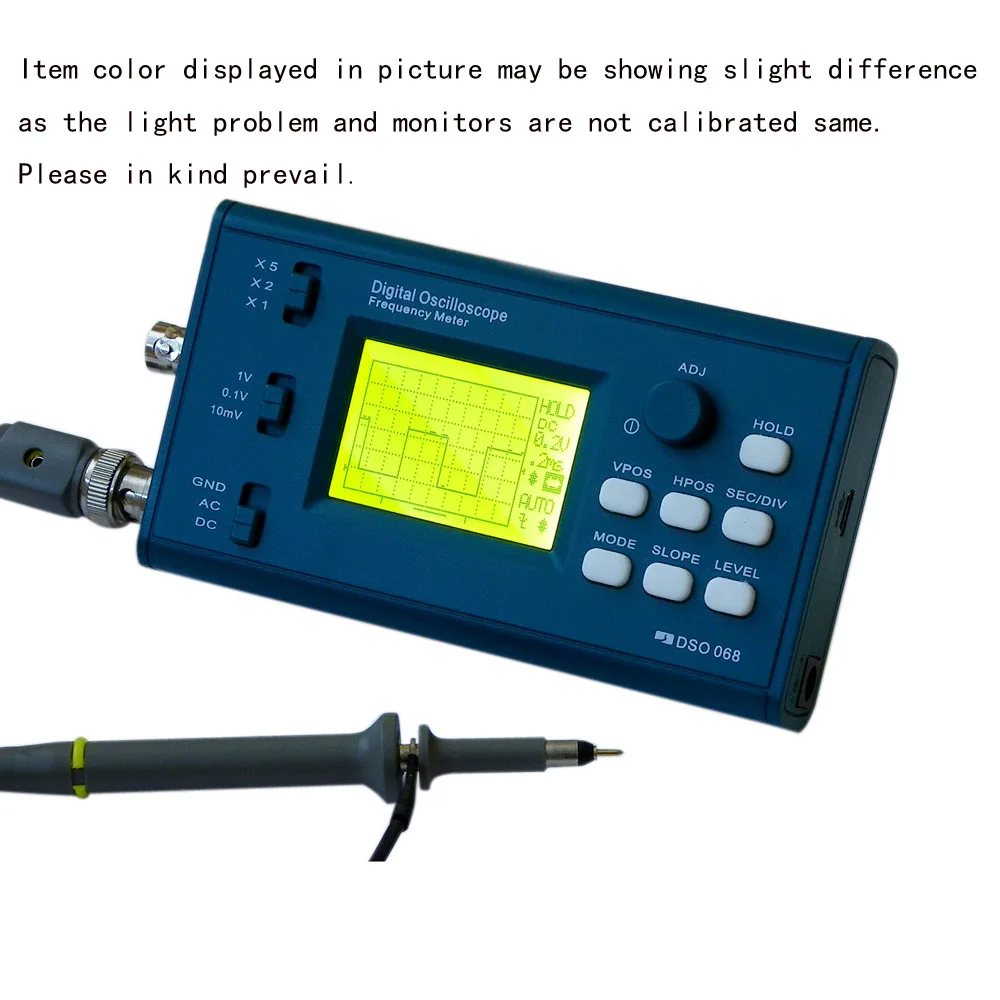

Цифровой осциллограф с ЖК-дисплеем/измеритель частоты DIY Kit с профессиональным BNC зондом USB интерфейсом DSO 20MSa/s 3 МГц

Данный цифровой осциллограф DIY kit является простым и полезным в эксплуатации. Аналоговая частота дискретизации составляет 20MSA/s, аналоговая полоса пропускания-3 МГц. Отлично подходит для учебы, обучения студентов и любителей.

Особенности:
За исключением интегральной схемы, большинство компонентов имеют штифты, простые и удобные в эксплуатации.

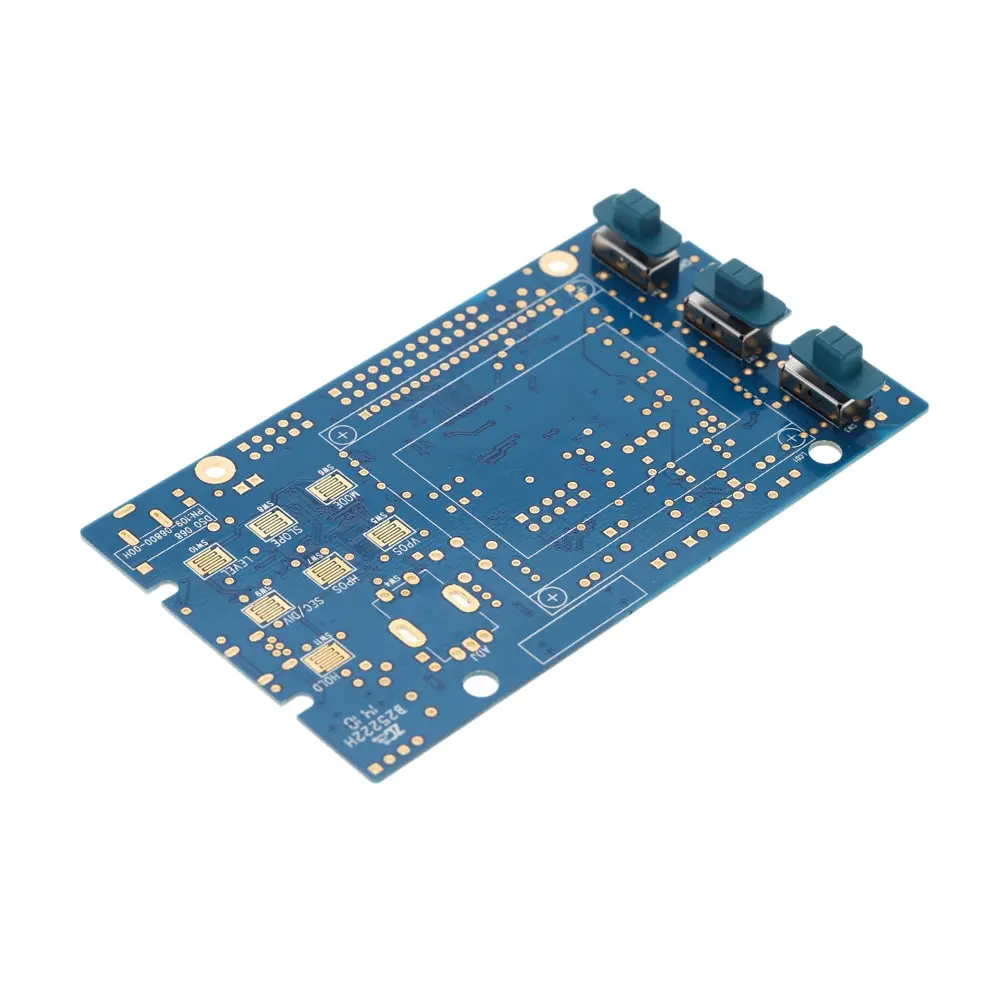

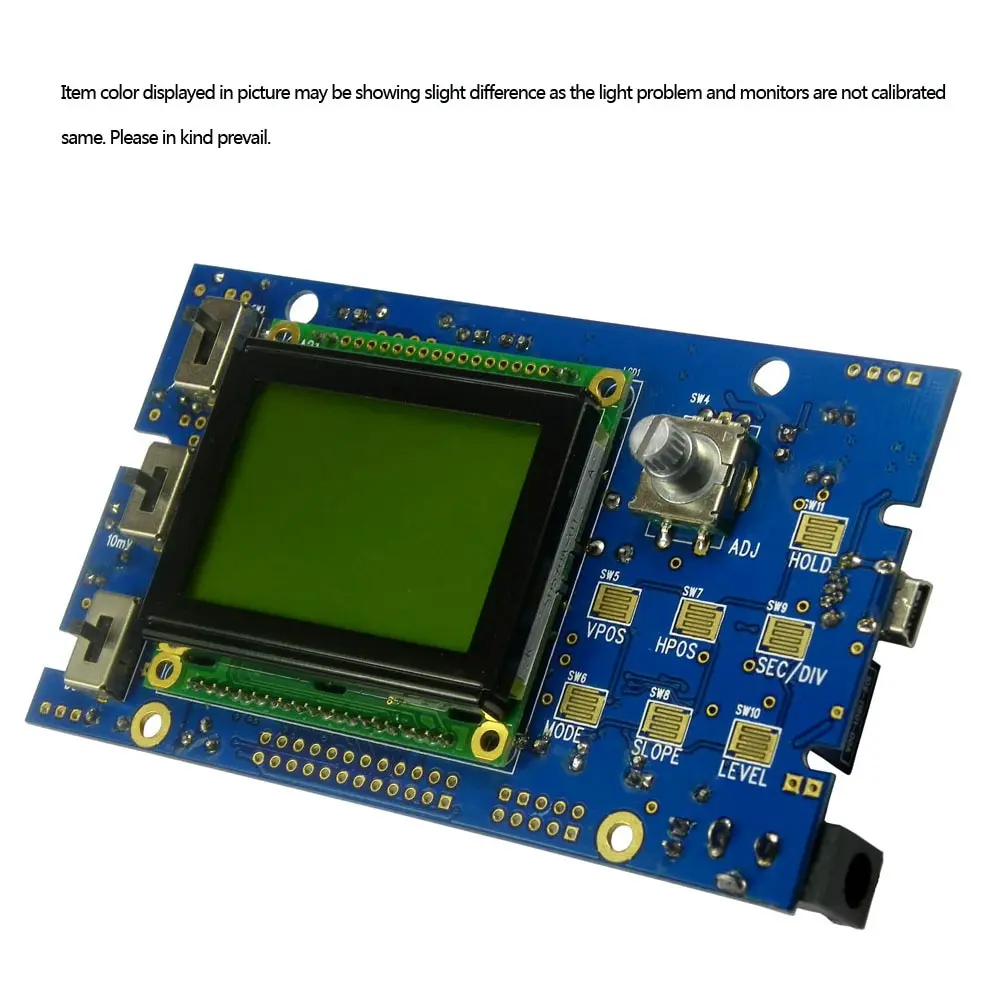

Принимает модульный дизайн, что делает его componentized для некоторых функций, таким образом, что уменьшает трудность.
Максимальная равноценная частота дискретизации составляет 20MSa/s, а максимальная частота дискретизации в реальном времени-2Msps.
1 канал, разрешение 8 бит, аналоговая полоса пропускания 0-3 МГц.
Макс. Входное напряжение: 50Vpk (1x probe), [400Vpk для 10-кратного зонда].
Вертикальная чувствительность 10 мВ/див до 5 В/див.
Автоматический/Нормальный/одинарный триггер, поднимающийся/опускающийся край.
Доступна функция FFT.
Аккумулятор (не входит в комплект)/питание от USB.

Технические характеристики:
Осциллограф:
Количество каналов: 1
Аналоговая полоса пропускания: 0-3 МГц
Чувствительность по вертикали: 100 мВ/Div-5V/Див
Разрешение: 8bit
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk (для 1X probe) и 400Vpk (для 10X probe)
Муфта: постоянный ток/переменный ток
Максимальная частота дискретизации в реальном времени: 2 мс/с
Максимальная частота дискретизации в эквивалент времени: 20MSa/s
Время работы: 0,2-10 мин
Длина записи: 256/512/1024 точек, переменная
Режимы триггера: автоматический/Нормальный/одиночный
Спуск триггера: восходящий/падающий край
Положение триггера: 1%-100% изменяемое
Сохранение/отзыв: 1 группа
Источник тестового сигнала: 5 В, 1 Гц-4 МГц, переменный
Экран изображение доставки

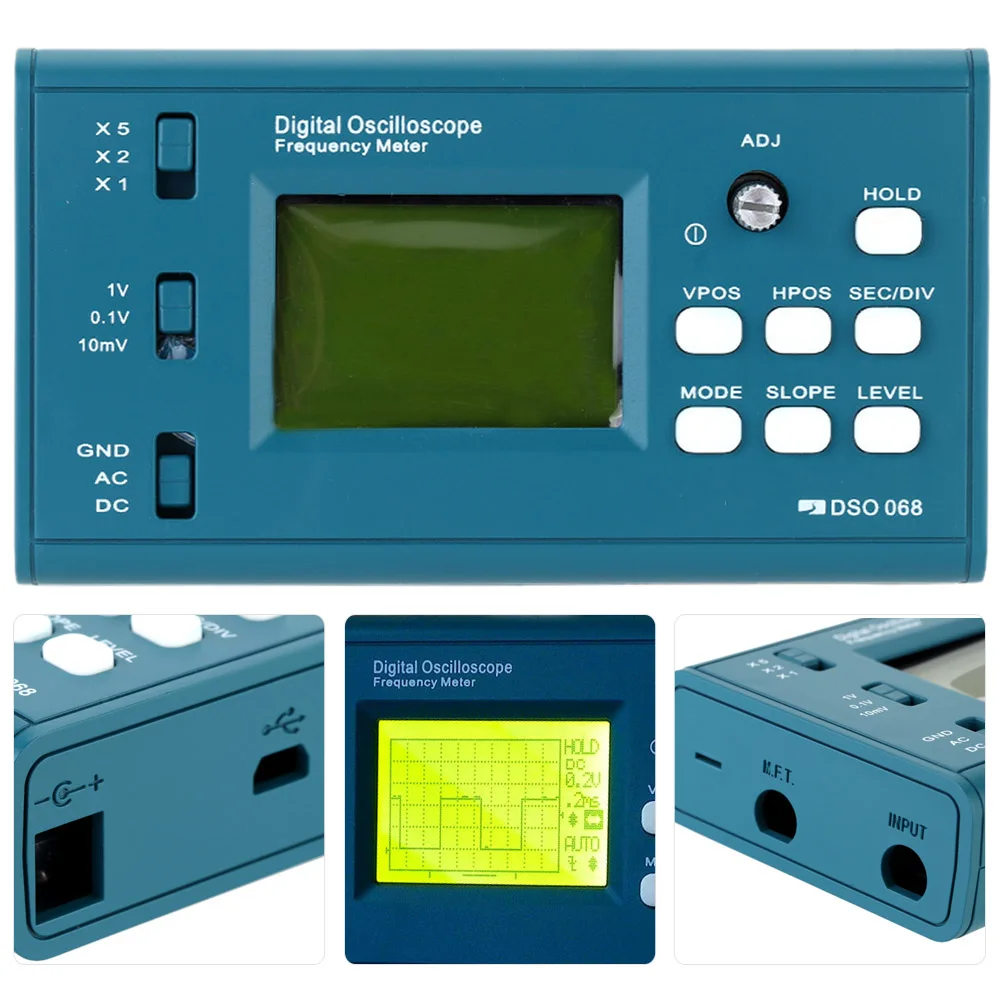

Usb-подключение для передачи данных и обновления прошивки
Поворотный датчик для быстрой настройки параметров
Частотометра:
Диапазон измерений: 5 МГц
Чувствительность: 0.2Vpp
Поо:
Длина FFT: 256/512/1024 точек, переменная
БПФ Частота дискретизации: 1Sa/s-2MSa/s

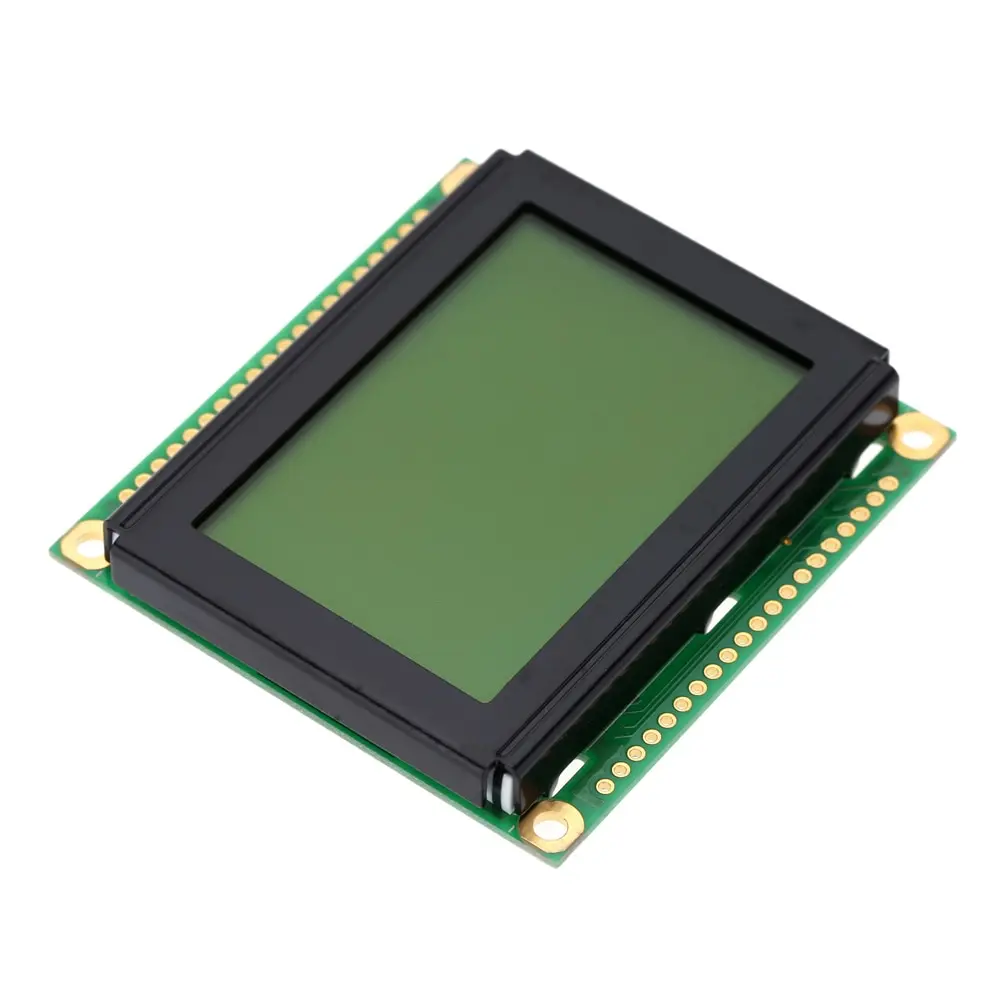

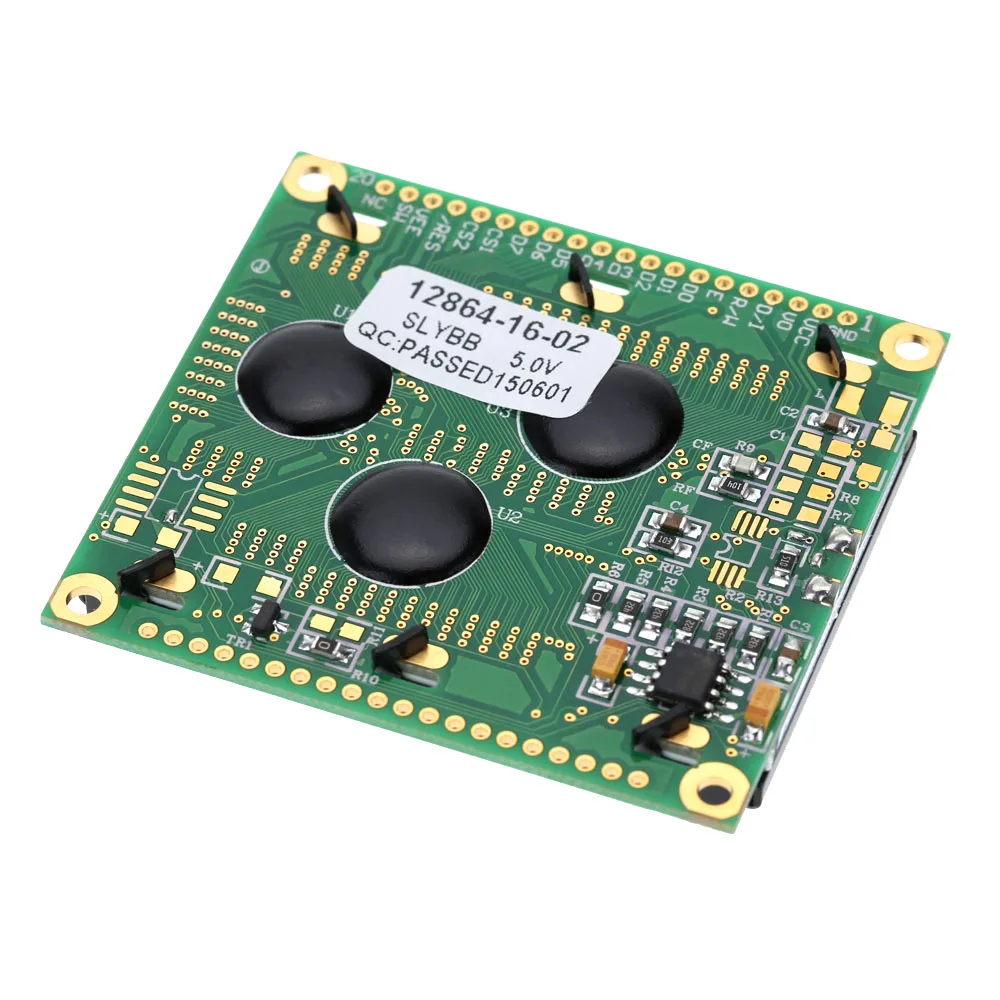

Дисплей: ЖК-подсветка
Питание: USB/3,7 V литий-ионная аккумуляторная батарея (не входит в комплект)
Размер: 122*70*27 мм/4,8*2,75 * 1.06in
Вес: 145 г/5,11 унций
Посылка Размеры: 17*12*4,5 см/6,7*4,72 * 1.77in
Вес посылка: 311 г/10,97 унций

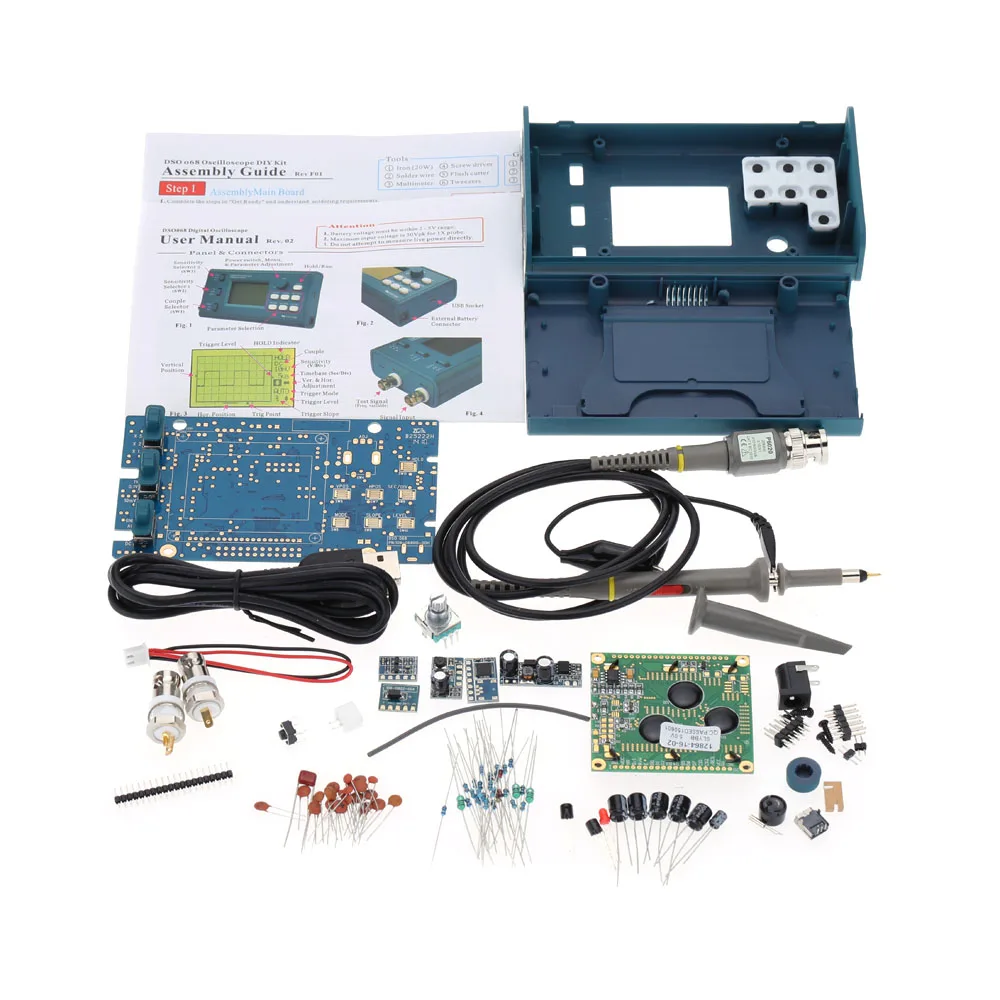

Посылка список:
1 * цифровой осциллограф DIY Kit
1 * BNC зонд
1 * USB кабель
1 * Руководство по сборке (на английском языке)
1 * Руководство пользователя (на английском языке)
