TILTA ядра М Беспроводной устройство непрерывного изменения фокусировки камеры

TILTA ядра М Беспроводной устройство непрерывного изменения фокусировки камеры

Основные характеристики продукта

Беспроводной диапазон 1000'

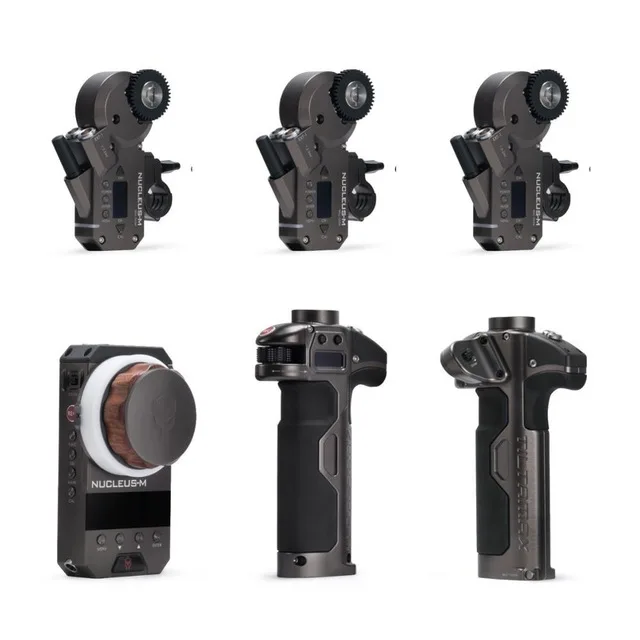

Два объектива приводные двигатели

Двигатели оснащены интегрированными приемниками

0,8 мод приводные шестерни

Фокус, ирис, зум-блок

Моторы Daisy-цепь для питания

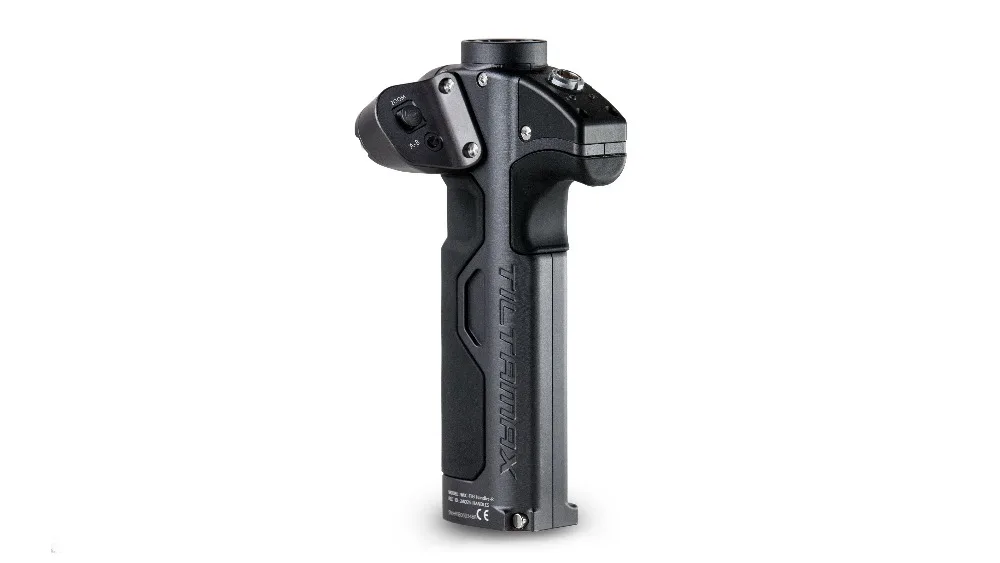

Правая рукоятка с контролем фокуса

Левая рукоятка с диафрагмой и контролем Зума

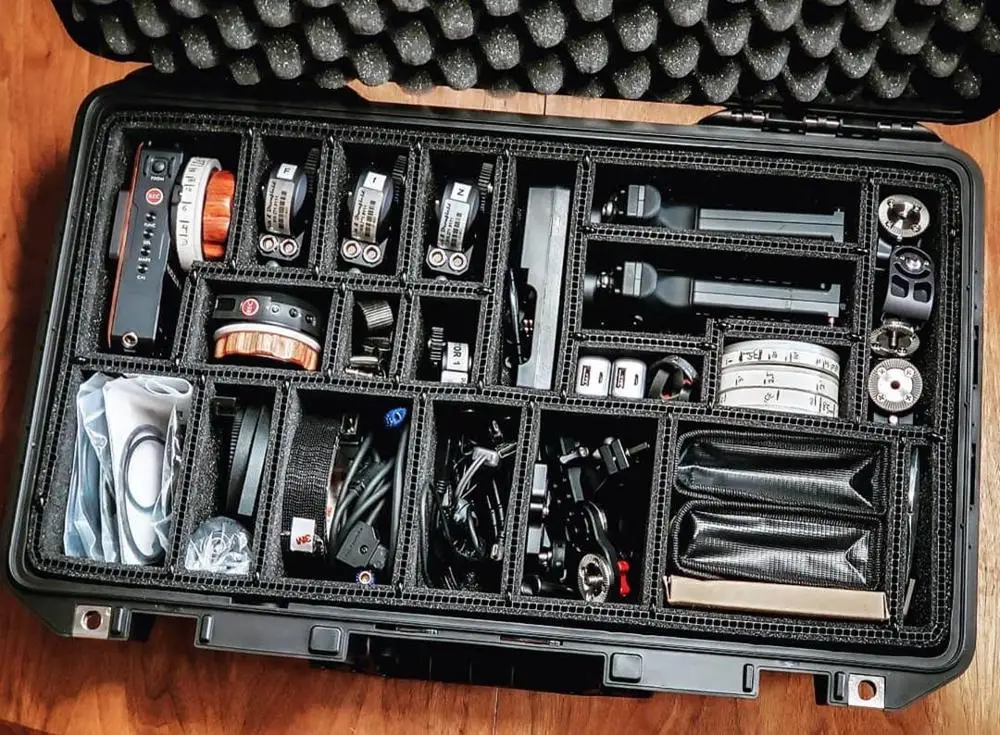

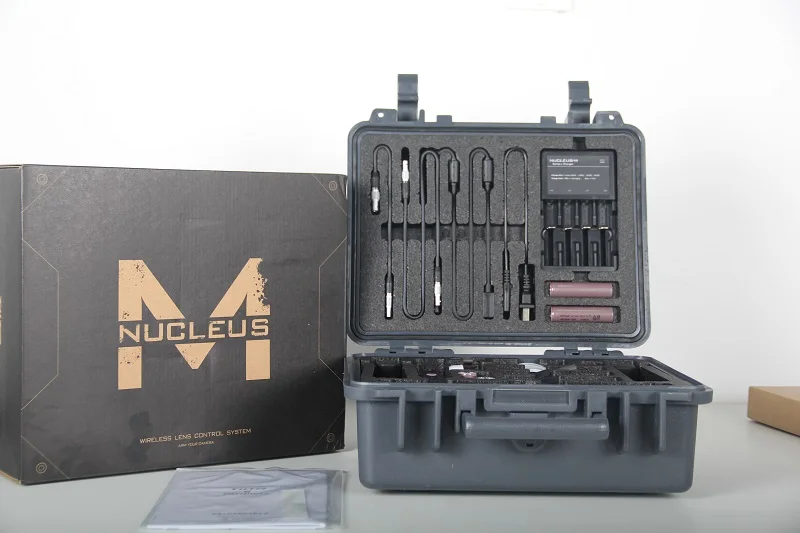

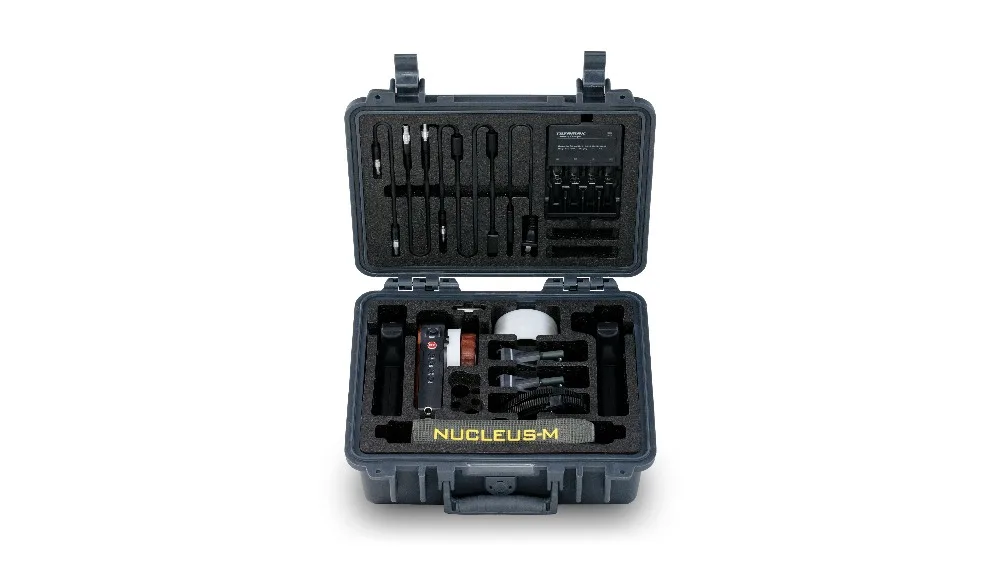

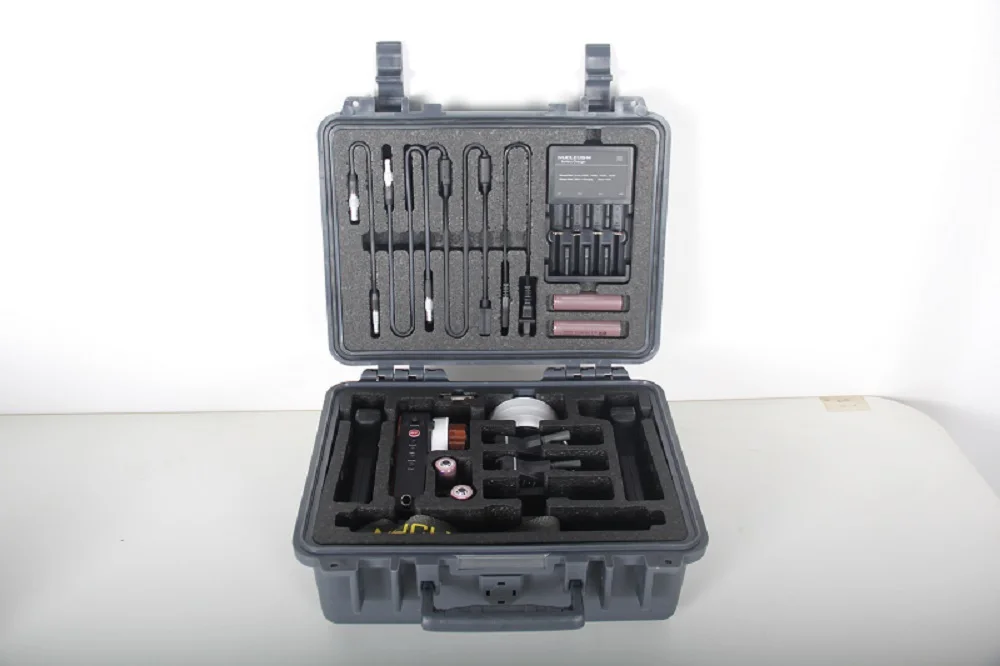

Жесткий водонепроницаемый чехол в комплекте

Упаковочный лист:

(1) Nucleus-Nano ручной контроллер колеса

(1) Nucleus-Nano Wireless Follow Focus Motor

(1) 15 мм одиночный стержень Монтажная пластина для объектива 95 мм

(2) 1/4 ″-20 шестигранных винтов

(2) шестигранный винт с креплением на стержень

(1)15 мм x 100 мм черный алюминиевый стержень

(1) 31 см 5 в Micro USB папа к 5 В Micro USB Мужской кабель питания

(1) 12V / 2A Ronin-S до 5V микро USB Мужской кабель питания

(2) Кольца для фокусировки объектива

(1) Nucleus-Nano пластина крепления ручного колеса для Ronin-S/G2x

(1) Насадка-адаптер Nucleus-Nano для крана Zhiyun 1

(1) 14500 зарядное устройство

(2) 14500 батарей

(1) M4 шестигранный ключ

(1) шестигранный ключ M6

(1) Руководство пользователя

Вес:

Нано ручной контроллер колеса (без батарей): 0,351 фунтов

Нано Мотор: 0,168 фунтов

15 мм легкий стержень монтажная рама опорная пластина с 15 мм x 100 мм стержень: 0,172 фунтов

Ручной контроллер для Tilta Gravity G2X и DJI Ronin-S: 0,046 фунтов

Нано-мотор Размеры:

Длина/высота: 8 см

Ширина: 2,26 см (от начала до конца дальней точки)

Глубина: 2,38 см

Нано ручной контроллер Колеса Размеры:

Диаметр: 7,3 см

Глубина: 4,13 см

Беспроводной диапазон

1000 ' / 304 м

Материал конструкции

Алюминиевый сплав, нержавеющая сталь, АБС-пластик, резина, Бразильское Розовое дерево

Аккумуляторы

Требуется

Ручной контроллер: 2x18650

Рукоятка: 2x18650 в каждом



Примечание: батарея должна иметь повышенный анод (положительный) конец, а не плоский конец

Мощность

Аккумуляторы

3,7 VDC, 3000 мА/ч



Зарядное устройство для аккумулятора

От 100 до 240 В переменного тока, 50/60 Гц, 0,15 А

5 в постоянного тока, 2 А

Размеры

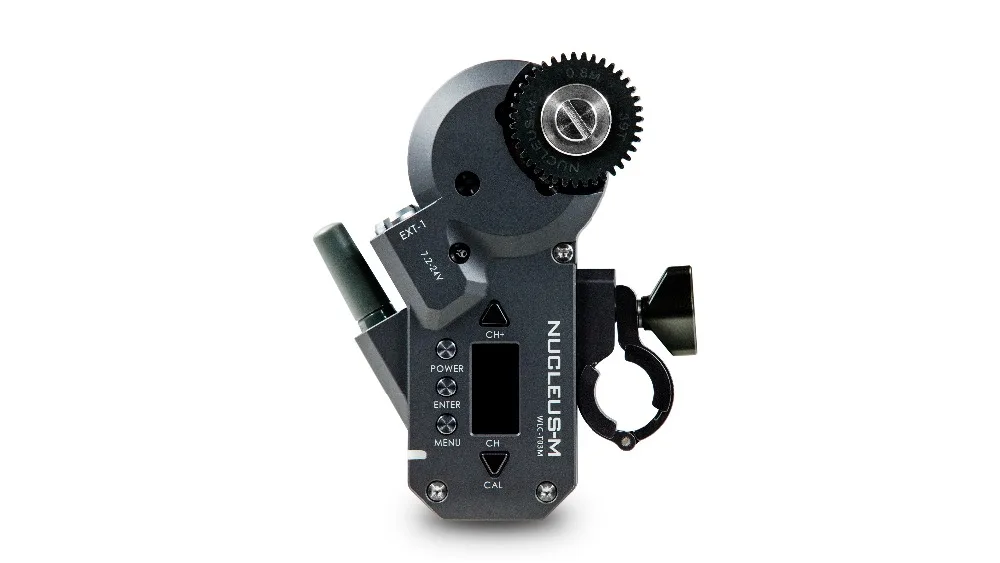

Двигатель

4,50x3,25x1,38 "/11,43x8,26x3,49 см



Батарея

Диаметр: 0,6875 "/1,7463 см

Длина: 2,5625 "/6,5088 см

Вес

Двигатель

0,42 фунтов/0,19 кг

0,50 фунтов/0,22 КГ (с 15 мм железнодорожным адаптером)

0,49 фунтов/0,22 КГ (с 19 мм рельсовым адаптером)

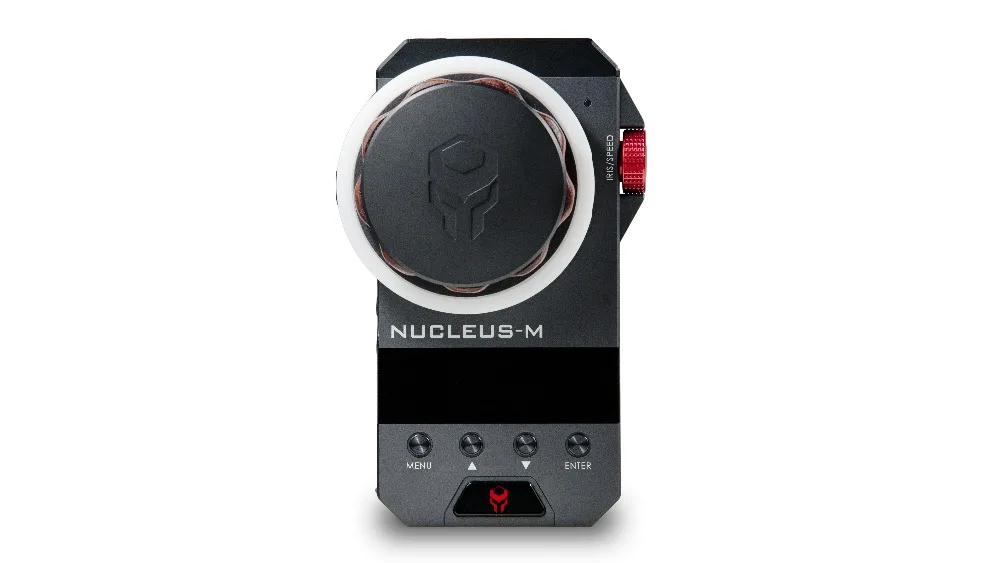

FIZ ручной блок

0,97 фунтов/0,44 кг (с диском фокуса, без батарей)

1,16 фунтов/0,53 кг (с диском фокуса и батареями)

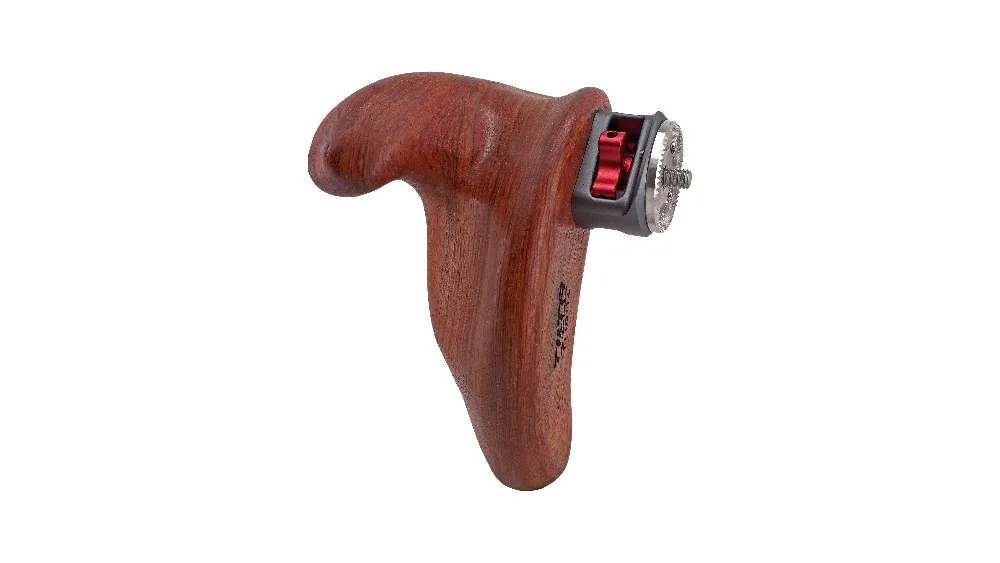

Ручки

Правая Ручка: 0,58 фунтов/0,26 кг (без батарей или адаптеров)

Левая рукоятка: 0,53 фунтов/0,24 КГ (без батарей или адаптеров)



Розетка

Штепсельная розетка для рукоятки адаптера: 0,16 фунтов/0,07 кг

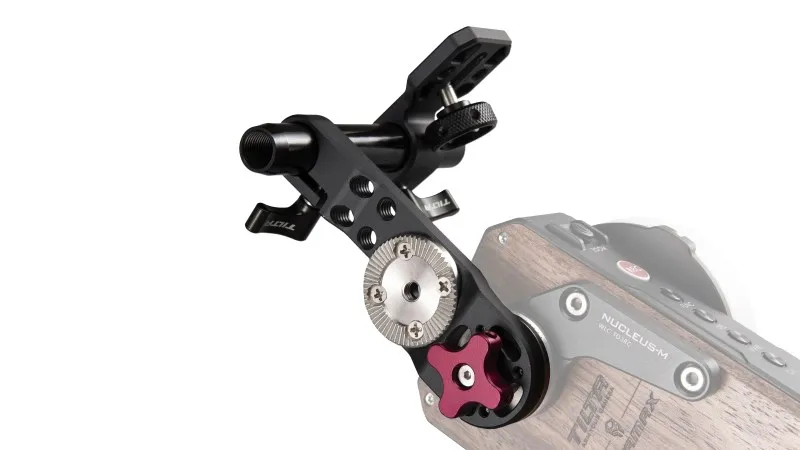

25 мм/30 мм шарнир для рукоятки адаптера: 0,10 фунтов/0,04 кг

Nucleus-Nano-это революционная Беспроводная линза-система управления, специально разработанная для ручных карданных систем. Это позволяет одиночному оператору управлять шестерней объектива, одновременно управляя им. Нано-система совместима со всеми зеркальными, беззеркальными и модифицированными винтажными фотообъективами «cine-style».

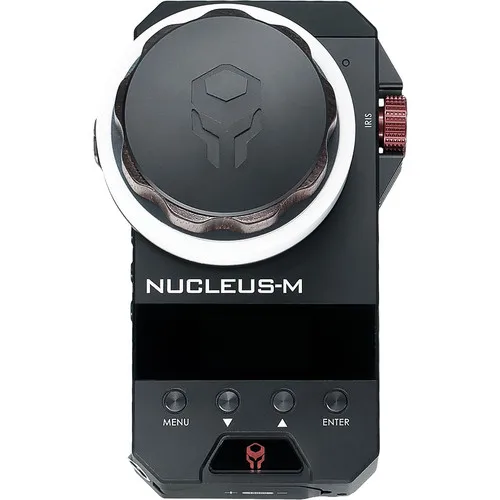

Контроллер Nano Hand Wheel имеет компактную конструкцию ручки, аналогичную профессиональным блокам фокусировки (конструкция очень похожа на колесо фокусировки Tilta Nucleus-M). Nano ручной контроллер колеса не имеет задержки. Он очень отзывчивый, беспроводной и точный. Питание осуществляется с помощью одной перезаряжаемой батареи 14500 (которая входит в комплект) и обеспечивает работу в течение 6 часов.

При использовании в сочетании с компактным портативным карданом Tiltamax Gravity G2X, простая Одноручная работа возможна путем установки блока контроллера к розетке корпуса карданного шарнира. Легко переключаться между режимами G2X и одновременно тянуть фокус!

Ядро-нано использует Совершенно новый современный мощный Миниатюрный мотор. Нано-двигатель отличается низким уровнем шума и высоким крутящим моментом. Он может выполнять супер быстрый фокус тянет с тихой точностью! Встроенный адаптер стержня 15 мм обеспечивает гибкость и совместимость с широким спектром установок камеры и профессиональными монтажными решениями.

Двигатель имеет допуск на вход 5-18 в для питания через порт Micro USB. Это позволяет мощности мотора, которые можно сделать из G2X наклона мотора 5V микро USB выход или через P-tap на 5V микро USB кабель (приобретается отдельно).

Nano Motor имеет собственный встроенный моторный привод, который напрямую связывается с Nano контроллером ручного колеса. Это сводит на нет необходимость установки отдельного MDR к вашей установке, что обеспечивает более компактную настройку камеры и более быстрое время установки. Просто установите Nano двигатель и Nano ручной контроллер колеса на тот же канал, и вы будете иметь полный контроль. Беспроводной диапазон как контроллера Nano Hand Wheel, так и Nano Motor составляет 300 футов!

Нано-двигатель обеспечивает автоматическую калибровку объектива, а также ручную калибровку, если вы используете линзы, которые не имеют жестких концевых остановок при близком фокусе и бесконечности с помощью возможности установить A-B ограничения на ручном контроллере Nano. Каждый двигатель имеет 0,8 мод, который является стандартным размером шестерни для большинства объективов кинотеатра.Крутящий момент ядро-нано мотора при температуре не выше 5,5 V-0.65N · м и при температуре не выше 14,8 V-1N · м

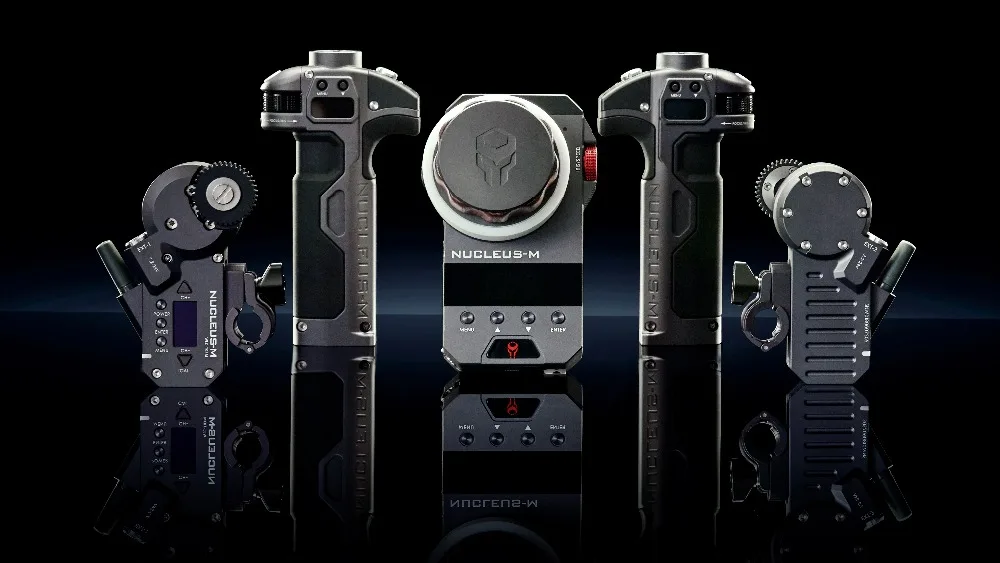

Нано-двигатель также может подключаться к ручному блоку Nucleus-M FIZ и ручным захватам, что позволяет использовать различные способы управления двигателем, как вы видите.

В комплект также входит легкая монтажная рама для стержней 15 мм. Монтажная рама стержня проста, надежна, прочна и обтекаема. Просто подключите монтажную раму к камере или вместе с камерой серии G2X Manfrotto Style Quick Release Baseplate с переходником, чтобы соответствовать вашим потребностям.

Наконец, Nano система может обеспечить функцию записи запуска/остановки для многих систем камеры.

** Обратите внимание: кабели R/S, которые мы предлагаем для наших деревянных ручек, не совместимы с Nucleus-Nano, так как инженерные и пин-конфигурации полностью отличаются. Использование кабелей R/S с деревянной ручкой не безопасно для использования с ядром-M или Nucleus-Nano. Используйте только кабели, разработанные нами исключительно для системы Nucleus-Nano.
