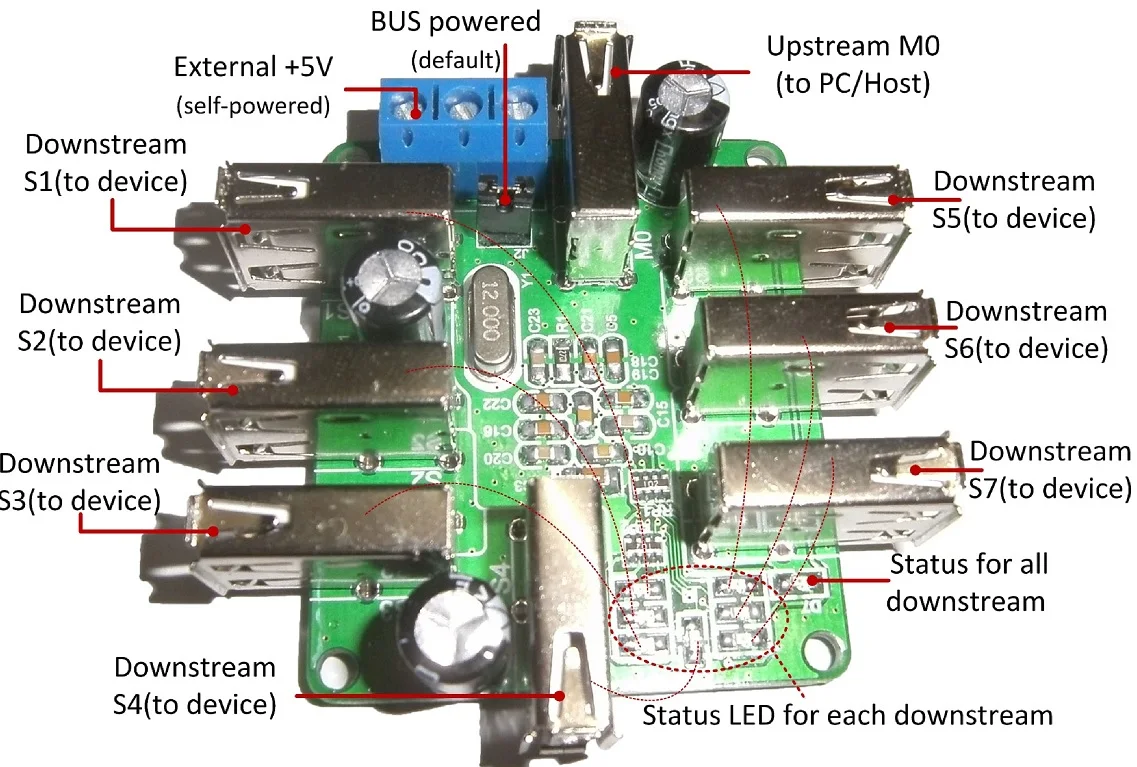

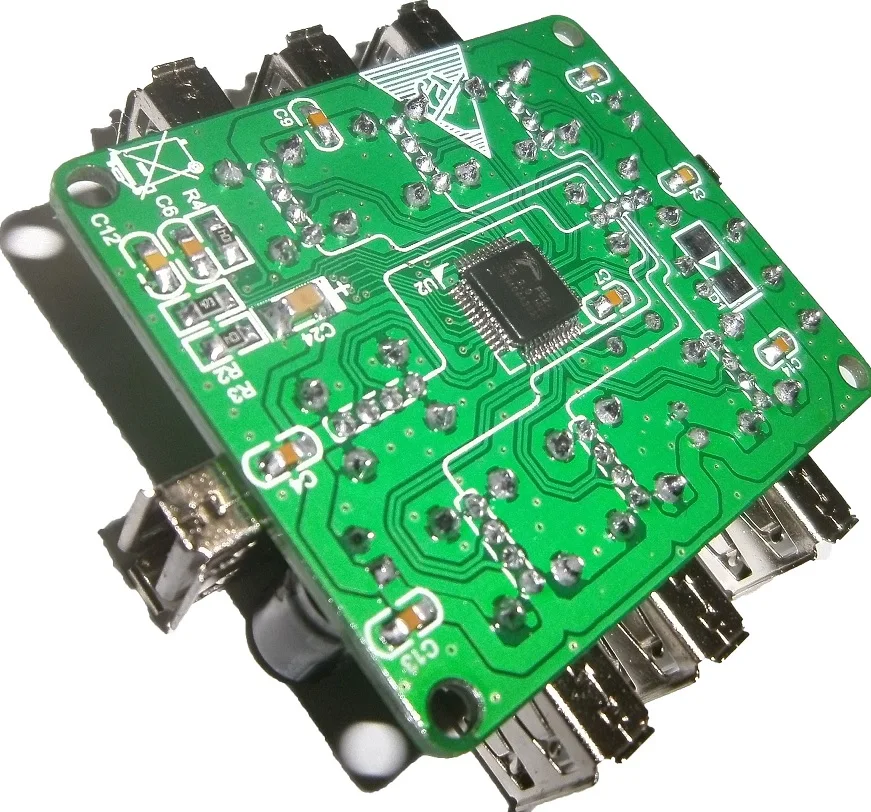

(1) есть 8 высококачественных портов для USB-F-A (USB-A родительский интерфейс). Среди них интерфейс M0-это порт восходящего потока, который подключен к хосту, например, к ПК, другие S1-S7-это нисходящий порт, который подключается к usb-устройству (устройству), например, клавиатуре, мышь, u-диск, принтер, мобильный жесткий диск и т. Д.

(2) модуль поддерживает два режима: автономный режим и режим с питанием от шины. Автономный режим в основном используется для подключения устройств с высоким током, таких как мобильный жесткий диск, поскольку Номинальный ток источника питания компьютерного usb-интерфейса составляет 500 мА (номинальное значение может быть больше 500 мА), В то время как некоторые мобильные жесткие диски намного больше этого значения (особенно когда они включены), В это время может быть подключен только внешний + 5 В источник питания. Источник питания шины используется для подключения небольших устройств тока, таких как клавиатура, мышь, u-диск, принтер и так далее. Режим по умолчанию-это режим, который можно вставить в u-диск для проверки при получении.

(3) модуль имеет светодиодный светильник, который включается, когда устройство вставляется в любой порт, но выключается, когда устройство не вставлено. Кроме того, каждый порт downlink имеет соответствующий индикатор состояния подключения светодиодный, в общей сложности 7.

(4) Полный материал, больше, чем 0,1 мкФ и 100 мкФ конденсаторы для того, чтобы обеспечить модуль стабильности

(5) после компоновки и оптимизации маршрутизации старших инженеров дифференциальная маршрутизация не имеет отверстий и высокой стабильности; Схема проектирования разумна, чип не имеет феномена нагрева, И надежность высокая.

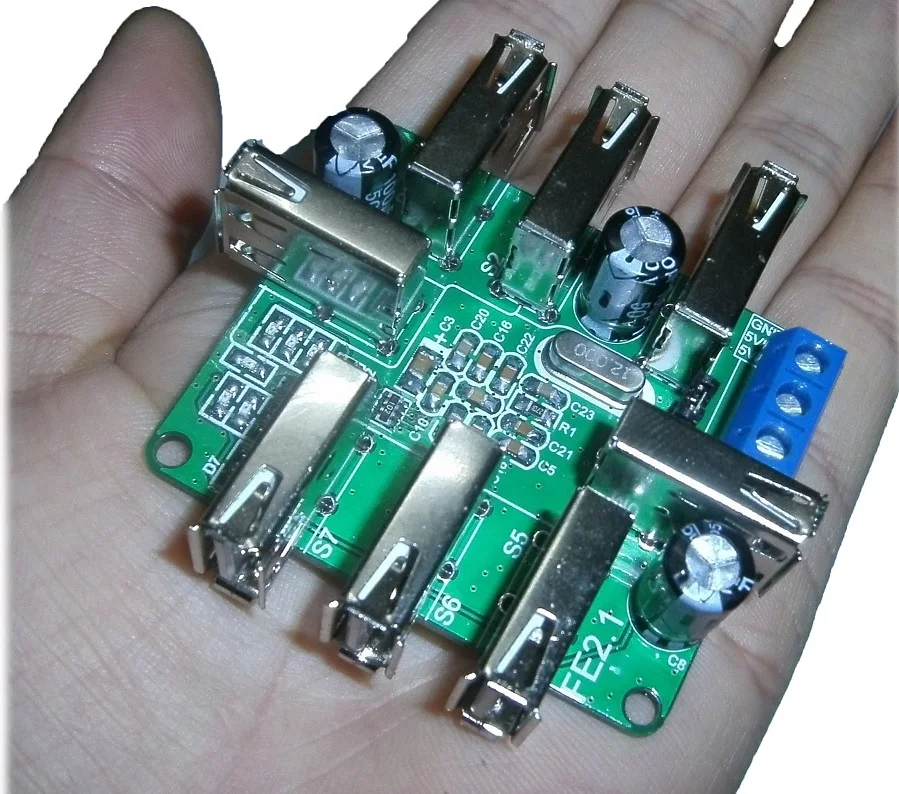

Размер карты: 53,3*45,1 мм

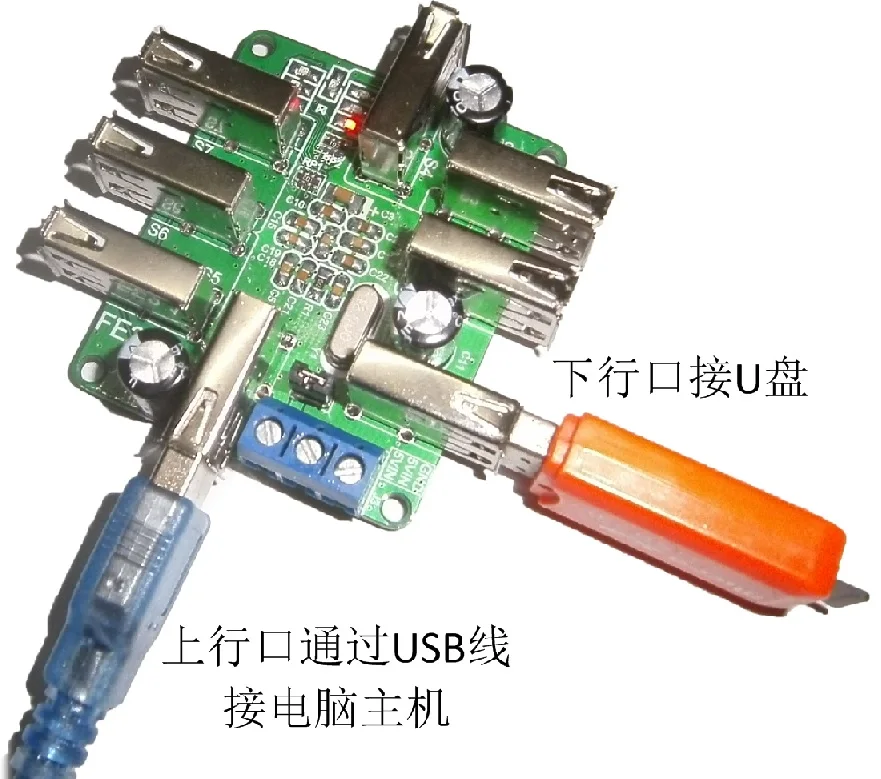

Примечание: (1) только M0 (bit J9) Может использоваться в качестве восходящего порта для хост-хостов, таких как ПК, в то время как остальные семь портов могут использоваться только для устройств, таких как u-диск, клавиатура и мышь.

(2) режим доставки готовой продукции по умолчанию-это режим с питанием от автобуса, т. Е. Устройство, подключенное к нисходящему порту, питает питание на линии USB восходящего порта. После получения товаров, восходящий порт подключен к компьютеру, который может быть проверен путем подключения u-диска к нисходящему порту.
