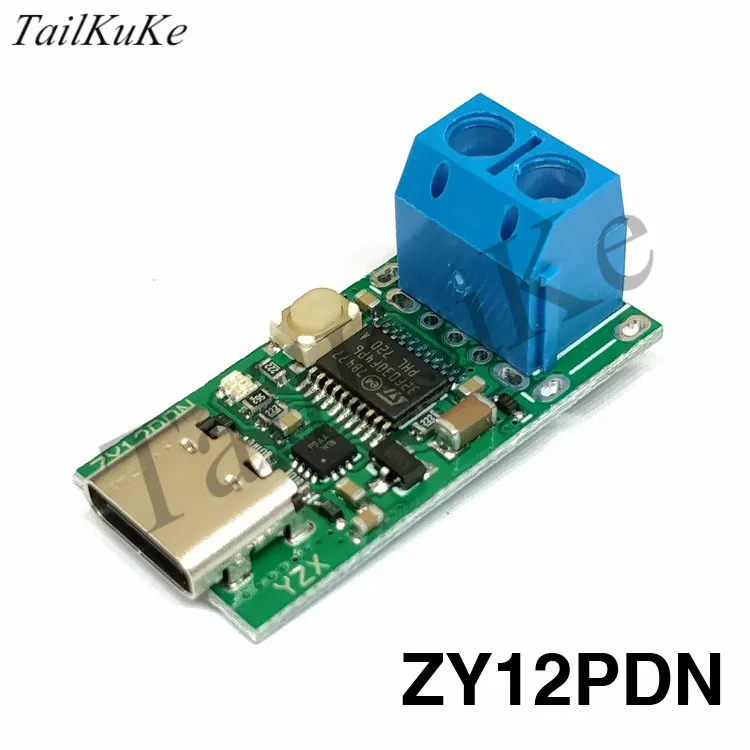

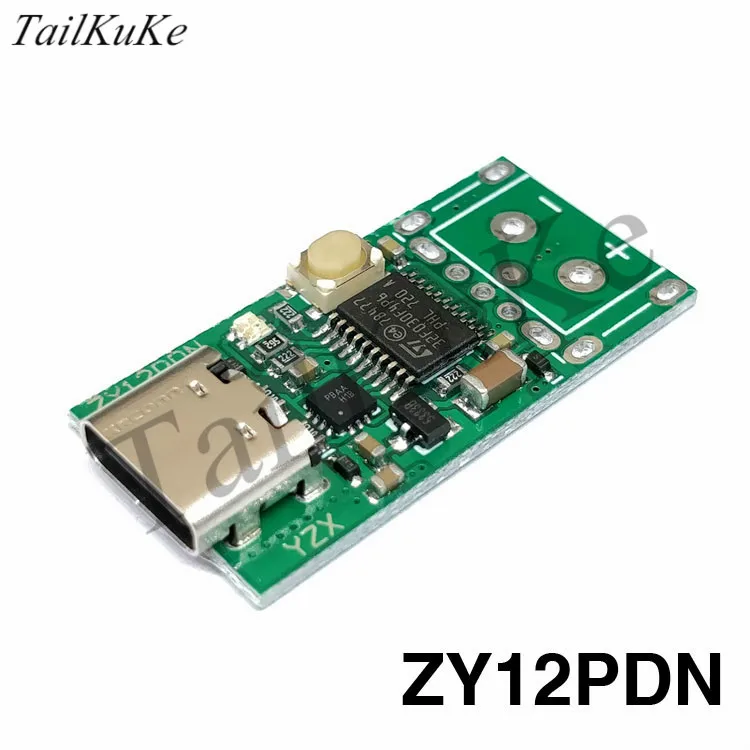

ZY12PDN инструкции промышленного класса новой версии:

ZY12PDN в продаже! Обратите внимание, что есть два вида голой версии с usb-портом и без usb-порта. Не совершайте ошибку.



Аппаратный протокол IC используется в триггере PD, и совместимость не сопоставима с схемой программного обеспечения.



Максимальная поддержка мощности до 100 Вт, отличная совместимость.



Версия с USB принимает 5 А с высоким током PAL базы с небольшим внутренним сопротивлением.



Керамический конденсаторный фильтр большого объема, предотвращение перенапряжения телевизоров и обратное соединение, японский светильник ALPS сенсорный выключатель, обратите внимание на стабильность.



С положением USB сварки и 5,08 винтовым соединением пост сварки, это удобно для подключения Type-C к DC.



Небольшой размер 15 мм в ширину * 30 мм в длину, сварная термоусадочная трубка постоянного тока может использоваться для наполнения вашего ноутбука мобильным питанием PD.

Функция:

Этот продукт может вызвать любое напряжение в соответствии с Спецификация PD2.0, напряжение 3-20 В, ток 0-5a.Контакты могут поставляться на заднюю часть для тестирования нагрузки или использования через USB master или самосварочные кабели

Указания для использования

После включения питания ZY12PDS по умолчанию запустит режим PD. Семицветный светильник показывает стабильный красный цвет, что указывает на то, что по умолчанию применяется 5 В. Если адаптер поддерживает больше напряжений, вы можете нажать на сенсорный переключатель, чтобы переключить выходное напряжение.Стабильный [красный, желтый, зеленый, синий, фиолетовый и белый] цветной светильник показывает соответствующее напряжение 1-7 и группу тока на выходном напряжении применяемого адаптера.

Если адаптер не поддерживает режим PD, таймаут подключения является ненормальным, или запрос не реагирует, семь цветных огней мигают красным цветом.

Настройка режима

При включении цветной светильник будет мигать по цвету, чтобы указать текущий режим работы. Нажмите и удерживайте кнопку, чтобы включить красочный светильник, а затем вспыхивайте и отпустите руку, чтобы войти в настройки. Короткое нажатие, чтобы переключить цветной светильник, и длительное нажатие, чтобы выключить светильник, чтобы сохранить.

Функция: Красный: напряжение переключателя, желтый: применение 8-10 в, зеленый: применение 11-13 в, зеленый: применение 14-16 В, синий: применение 18-20 в, фиолетовый: нанесите максимальное напряжение, белый: опробуйте все поддерживаемые напряжения.

Применение максимальной логики напряжения: предположим, что трансляция 5, 9, 20,20,15 в применяется 20 в, примените наивысшее значение напряжения в трансляции.Если есть более одного из самых высоких значений, примените для последнего.

Применение логики фиксированного напряжения: Если установлен 14-16 В, примените 15 В для трансляции 5, 14, 16,15, 12 В, примените последнее напряжение в диапазоне трансляции.

Предупреждение: Этот продукт предназначен только для профессиональных пользователей. После запуска PD доступ к устройствам, не выдерживающим давление, запрещен. Магазин не будет нести все потери.

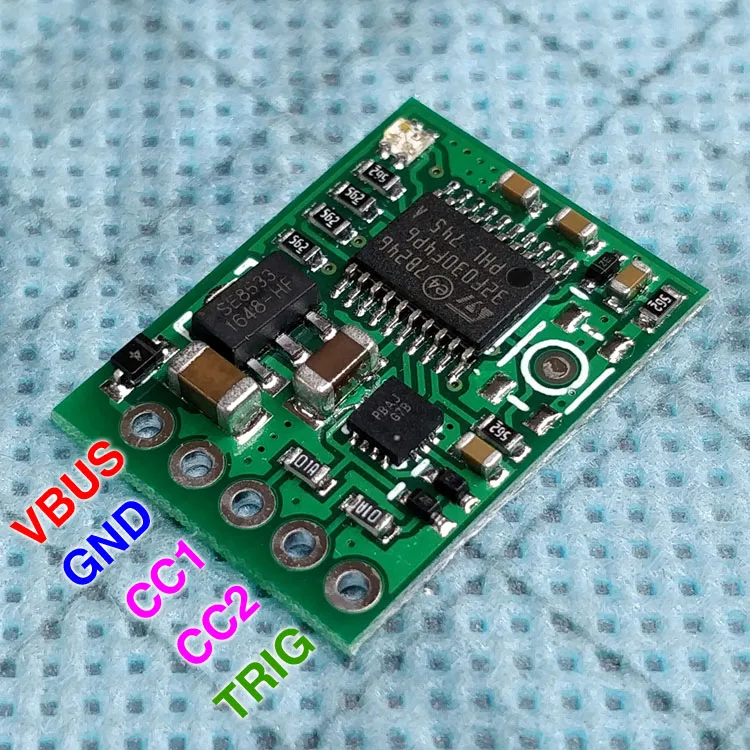

ZY12PDG инструкции промышленного класса:



Промышленное напряжение выдерживает положительное и отрицательное 20 в между любыми двумя клеммами, входное напряжение анти-обратное соединение



Эффективно предотвращает такие проблемы, как короткое замыкание VBUS для горелки CC во время тестирования.



Он очень подходит для тестирования модуля источника питания прибора непосредственно летящая игла, но его не нужно собирать для тестирования.



Или DIY подключен к быстрой линии декодирования, нет аппаратного переключателя не легко изменить напряжение по ошибке.



С 5A-EMARK line DIY Максимальная мощность до 100 Вт, а совместимость отличная.



Расстояние между отверстиями составляет 2,54 мм, что удобно для сварки игольчатого ряда для вставки в другие Материнские платы.



TRIG foot-to-ground соединение эквивалентно нажатию кнопки, которая может быть вызвана оптомуфтой или реле контроля изоляции.



CC1 или CC2 нужно только взять одну из головок.



Остальная часть операции точно такая же, как и обычная версия.

\

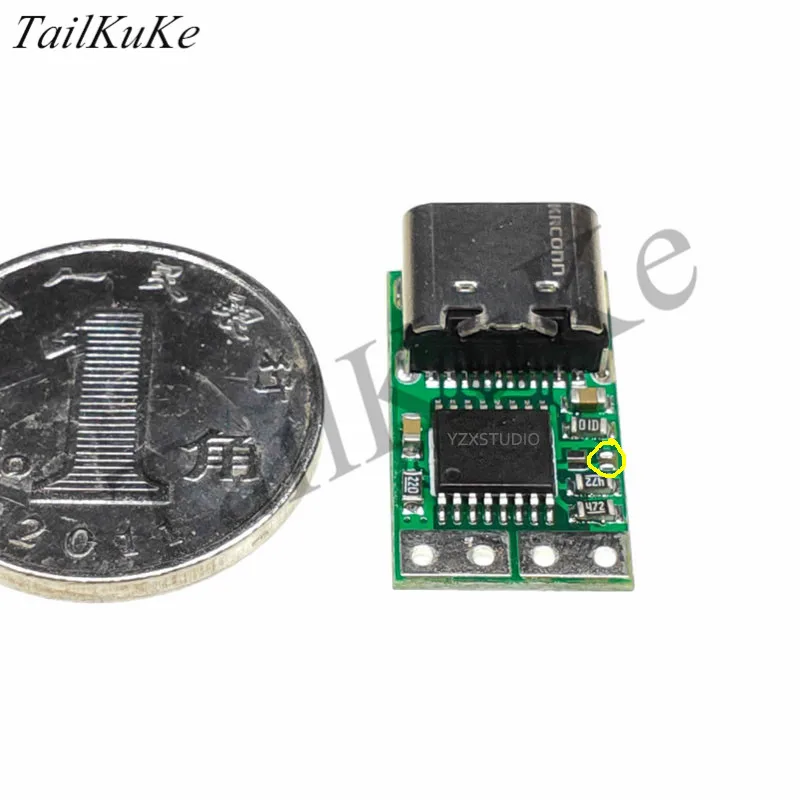

ZYPDS супер мини одиночные функции инструкции:



Базовый вход Type-C очень совместим, полностью поддерживает традиционный порт mother или прямой адаптер stripline PD.



Объем 10 мм * 18 мм * 4 мм. Он не содержит ни копейки на картинке.



TC base life seconds Мужская головка несколько улиц, TC шрапнель в Мужской голове, вставьте свободный плохой контакт-это мужской головной горшок.



Оригинальный IPВолшебная версияЧистое Оборудование срабатывает PD, Стабильная и надежная программа, минимальный объем,Плагиат и имитирует шанчжай и убивает всю семью.



Максимальная поддержка мощности до 100 Вт, хорошая совместимость, низкое энергопотребление, быстрая скорость декодирования.



Это очень подходит для вывода PD в DC линии, чтобы использоваться в качестве ноутбука и так далее. После сварки выходной линии термоусадочная труба может быть втянута.

\

Максимальная логика запуска 15 в или 20 в может быть установлена, и желтая кольцевая прокладка может быть соединена с падением припоя для установки 20 в без 15 В.



Логика запуска: адаптер PD триггера поддерживает напряжение менее или равное установленному значению.



Например, если 15 в установлен и 59 20 в поддерживается адаптером, 9 В срабатывает.

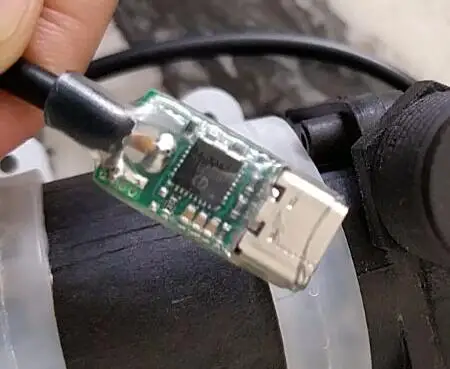

Дайте 7 мм ленту термоусадочную секцию трубы, сварите проволочный рукав, а затем Нагрейте его с помощью воздушного пистолета и огнезащитного оружия, чтобы уменьшить влагозащищенную, короткую и непромокаемую проволоку.



Поддержка высокой производительности-соотношение цены и качества millet 65WЛенточная лентаPD power!

Может быть сделан в такую линию зарядки постоянного тока для PDs для ноутбуков, так что вы можете поддерживать мобильный адаптер питания для PDs, чтобы служить в качестве обычных ноутбуков oh

\

\

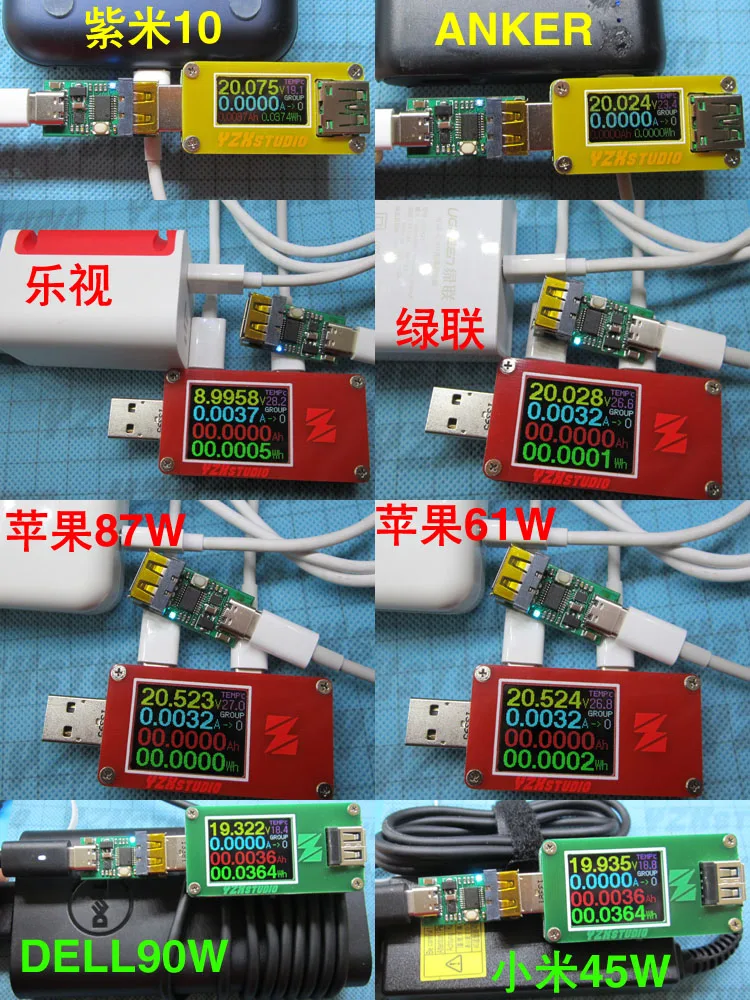

Десятки тестов совместимости адаптера PD Type-C:

\
