1. Описание

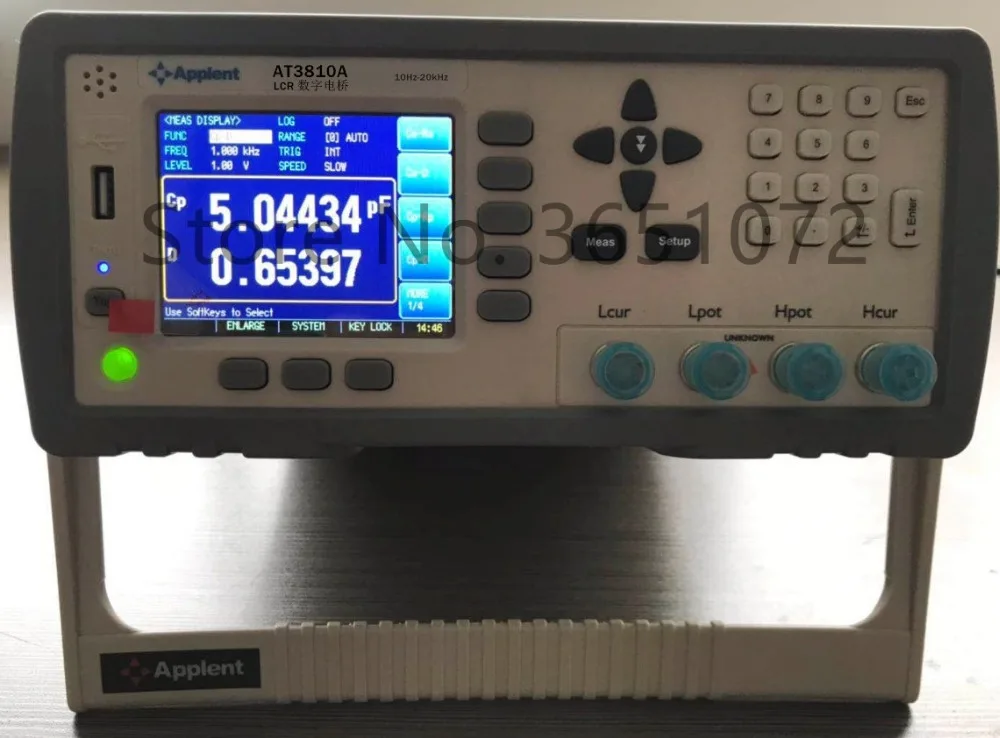

Обновленный AT3810A использует отображение истинного цвета TFT-LCD и полный китайский интерфейс работы (настраивается на английском языке). Показанные в больших шрифтах, показания более интуитивно понятны, используются для лабораторного контроля качества, проверки подачи и сортировки компонентов. AT3810A с постоянной частотой 10 Гц ~ 20 кГц с разрешением 0,001 Гц. Уровень тестового сигнала 0,01 Vrms ~ 2,00 Vrms (шаг 10 мВ), (Добавьте измерение DCR и внутреннее смещение постоянного тока (смещение постоянного тока, ± 2,5 в) по сравнению с серией AT28)

AT3810A может протестировать 4 параметра компонента одновременно. Каждый параметр может быть произвольно настроен. Недавно улучшенный инструмент осуществляет полную 6-bit Дисплей основного и вспомогательные четыре параметры. Он может сканировать 10 видов частот или списки уровней, он также может быть использован для 3 групп пользователей частоты быть скорректированы для повышения точности. Встроенный компаратор, через интерфейс обработчика в сочетании с PLC для завершения автоматической сортировки компонентов.

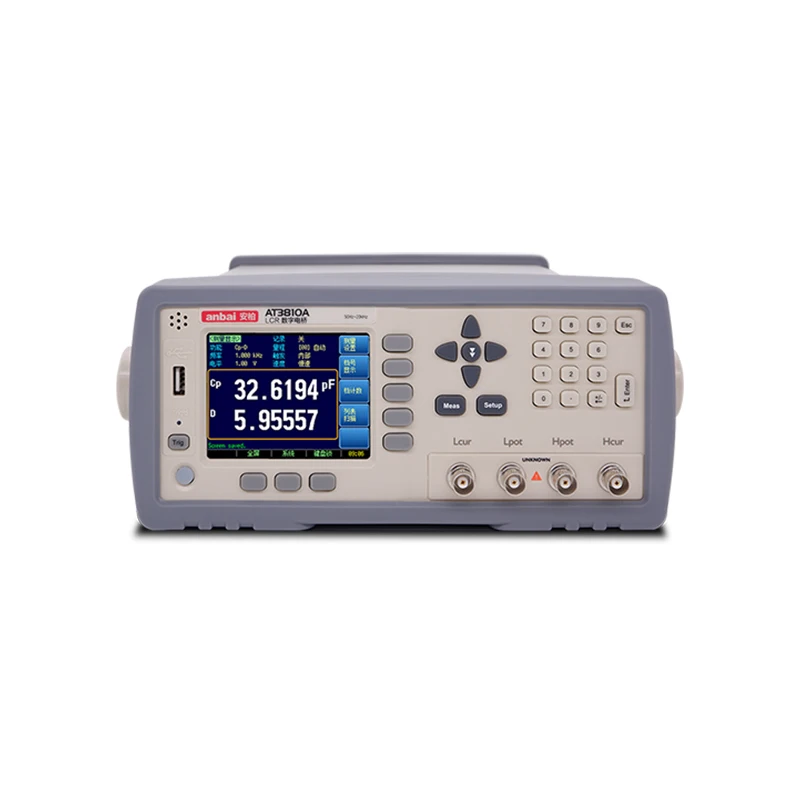

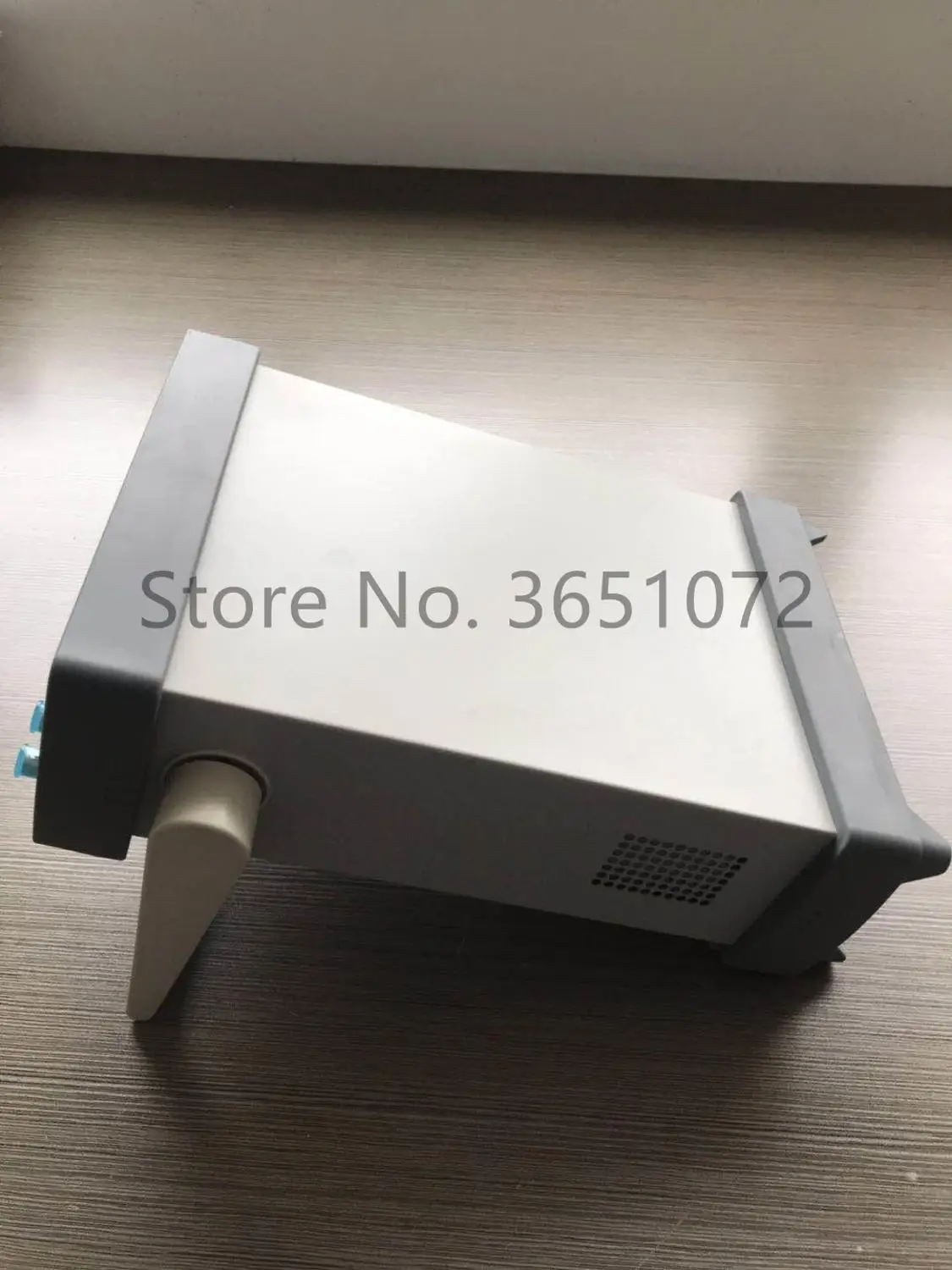

AT3810A точный LCR метр

Технические характеристики

Параметры

Cs-Rs, Cs-D, Cp-Rp, Cp-D,Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q,

R-X, Z-rad RAD, Z-dedeg, DCR

Параметры монитора

Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ %

Точность

0.05% ± 5 dgt

Частота

10 Гц-20 кГц (непрерывная частота с разрешением 0,001 Гц)

Диапазон отображения

L: 0,00001 mH-999999 ч C: 0.00001pF - 999999mF

R,Z: 0,00001-99.9999MWW D: 0,00001-9,99999

В: 0,00001-99999,9

Θ (ДЕГ): -179,999 °-179,999 ° θ (РАД): -3,14159-3,14159

D %: -999999% - 999999%

DCR: 0.00001Ω ~ 99.9999MΩ

Сопротивление источника

30 Ом, 50 ом, 100 Ом

Диапазон

9 диапазонов, автоматические, ручные, номинальные

Максимальное чтение

6 dgt, основной параметр: 999999; Подпараметр: 999999;

Параметры монитора: 999999

Уровень сигнала

0,01-2,00 в (шаг 10 мВ)

Скорость

30 раз/секунду, 10 раз/секунду,

6 раз/секунду, 3 раза/секунду

В среднем 1 - 256 раз

Компаратор

14-бен сортировки, Доставка в течение 10-Бен, GD, 1-бен NG, 1-бен AUX,

2-bin принцип параметр NG

Функция подсчета: Макс-999999

Сканирование списка

10 групп частота и Уровень сканирования тест

Регулировка

Сброс частоты открытия/короткой развертки,

3 точечная частота и нагрузки коррекции

Файлы

10 групповых файлов для сохранения настроек пользователей,

1 группа для сохранения данных системы в режиме реального времени

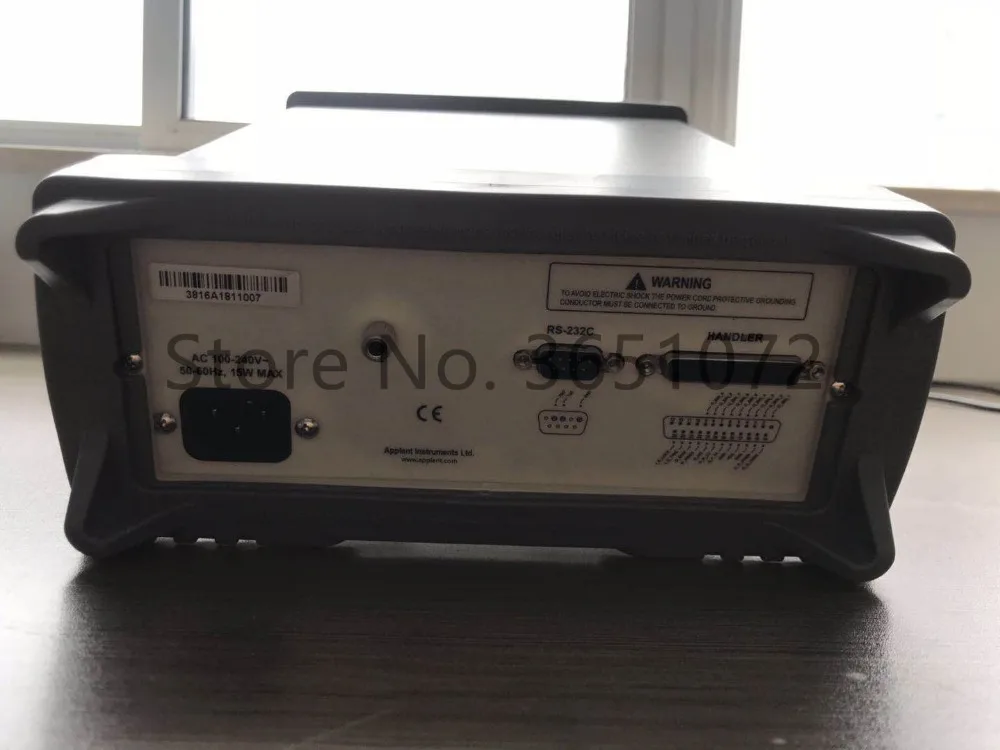

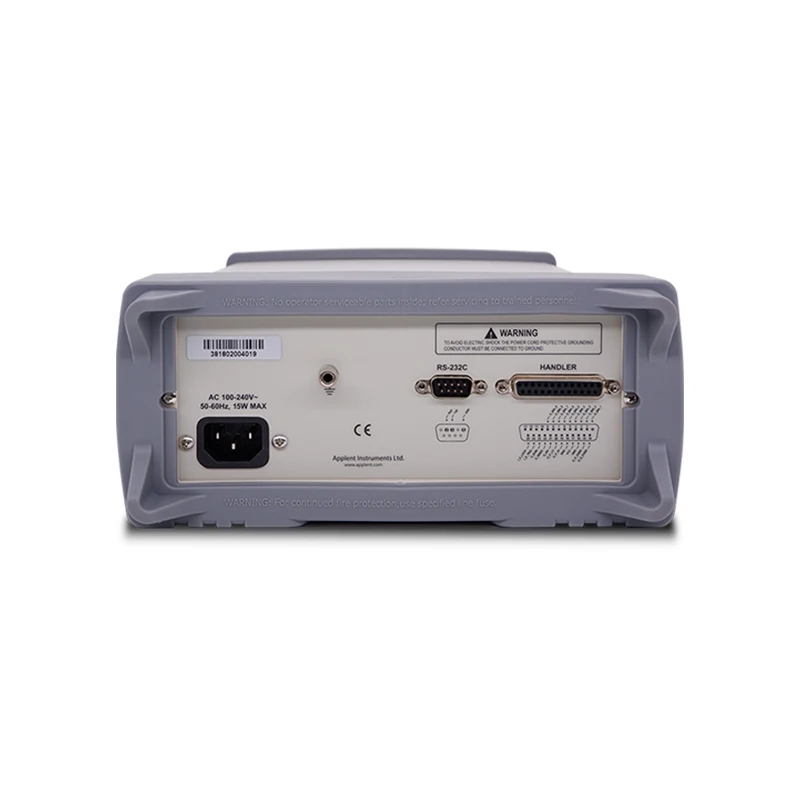

Интерфейс

RS232C, интерфейс ExHandler,

Со стандартным интерфейсом USB disc (данные по артикулу 10000)

Прочие ожерелья и подвески

LCR автоматический выбор, блокировка клавиатуры, набор инструкций SCPI,

Дисплей истинного цвета TFT-LCD

Общие особенности

Питание

Напряжение: 90 в AC-250V частота переменного тока: 50 Гц-60 Гц Мощность: максимум 20 ВА

Размер и вес

264 мм (ширина) x107мм (высота) x350мм (глубина); 4 кг

Информация о заказе

Аксессуары

ATL501E: Тестовый Кабель

ATL601: Испытательный прибор

ATL600: устройство короткого замыкания

ATL108: 232 кабель связи

Шнур питания переменного тока

Дополнительные аксессуары

ATL608 SMD патч-зажим

ATL508: SMD патч тестовый зажим

ATS810A: программное обеспечение для сбора данных

ATL508A: SMD патч тестовый зажим

Основные преимущества:

У нас есть сильная техническая команда и Мы фокусируемся на проектировании, исследовании и разработке

B Мы производим и продаем все виды электрических метров, таких как точные счетчики сопротивления, счетчики сопротивления постоянного тока, Цифровые Электрические мосты LCR, счетчики сопротивления изоляции и т. д.
