ШИМ генератор сигналов с одним импульсным частотным циклом Регулируемый Модуль 1

ШИМ-генератор сигналов с одним импульсным частотным циклом, Регулируемый Модуль 1 Гц-160 кГц, плата 5mA-30mA

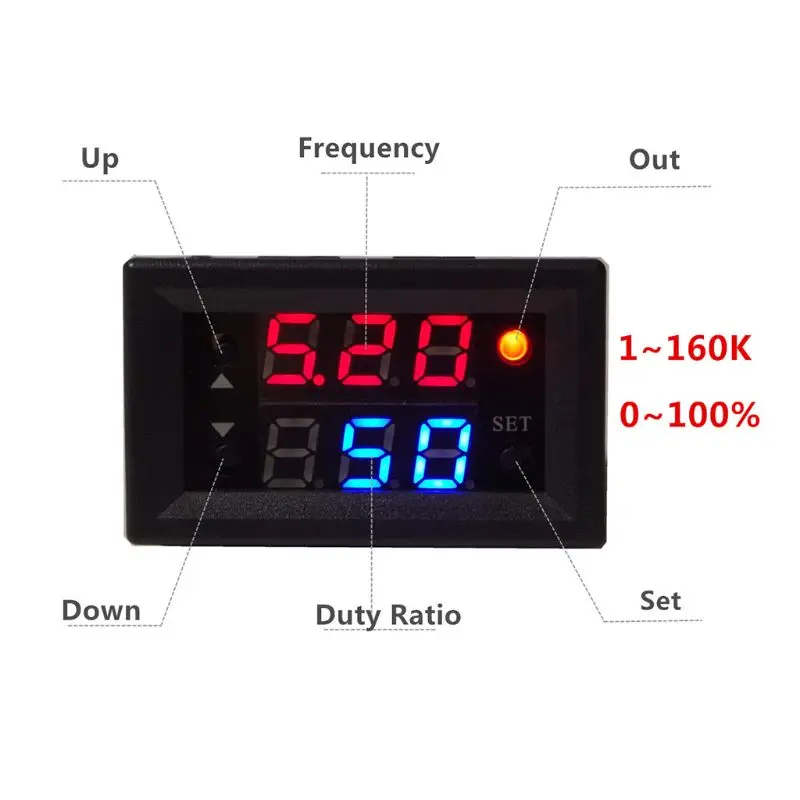

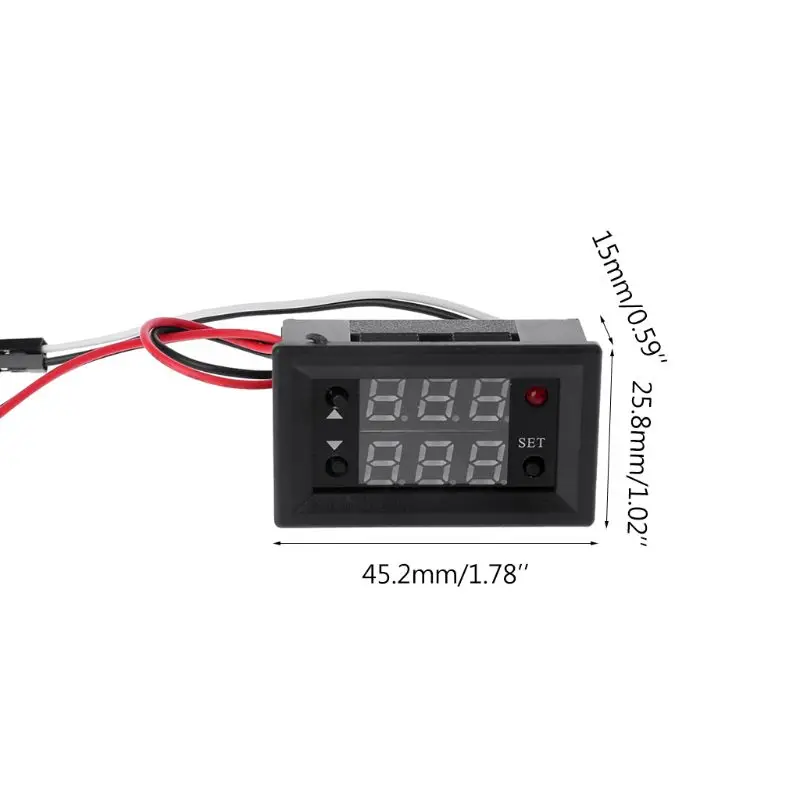

  Особенности:С внешним корпусом, светодиодный дисплейВысокая точность обнаружения; 1-канал ПВМ выход;Поддержка регулировки частоты; Поддержка регулировки рабочего цикла; Поддержка функции памяти с отключением питания.PWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различные частоты, прямоугольную волну и уровня мощности.Используется в качестве источника сигнала или источника вибрации для тестирования. Широко используется в практики производства и технологии.Применение:1. Используйте d как генератор сигналов прямоугольной волны для создания сигналов прямоугольной волны для разработки и использования.2. Используется для генерирования прямоугольного волнового сигнала, приводящего Драйвер шагового двигателя.3. Создание регулируемых импульсов для использования MCU.4. Создание регулируемых импульсов для управления соответствующей схемой.   Параметры:Рабочее напряжение: постоянный ток 4-30 вЧастотный диапазон: 1 Гц ~ 160 кГцТочность частоты: 2%Диапазон рабочего цикла: 0.00%-100%Емкость сигнала: выходной ток 5 ~ 30 мАРабочая температура: -20 ℃ ~ 70 ℃Материал: пластик, металлРазмеры: 45.2x25.8x1 5 мм/1.78x1.02x0.59inСветодиодный Цвет дисплея: красный, синийКоличество: 1 комплект   Примечание:1. Допускается погрешность в 0-1 см, так как измерения выполнены вручную. Прежде чем размещать предложение, убедитесь, что это вас устраивает.2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!   Посылка включает в себя:Генератор сигналов, 1 комплект         ----------------Инструкции по уходу за изделиемОдин генератор PWM имеет только один набор выходов PWM1, а частота и рабочий цикл независимо регулируются.Двусторонняя дополнительная ШИМ имеет два набора выходов PWM1 и PWM2. Два набора частот имеют одинаковую частоту, и их рабочие циклы являются дополнительными.Регулируемая частота 1-160 кГцРабочий цикл 0-100% РегулируемыйРабочее напряжение: 4 В ~ 30 ВЧастотный диапазон: 1 Гц ~ 160 кГцТочность частоты: 2%Емкость сигнала: выходной ток 5 ~ 30 мАВыход амплитуды: амплитуда приравнивается к рабочее напряжение.ШИМ-выход, может задать частоту, рабочий циклЧастота делится на четыре диапазона, автоматическое переключение:1.XXX (без десятичной точки): 1 Гц ~ 999 Гц, единица 1 Гц2.X.XX (знака после запятой в сотни): значение 1,00 кГц до 9,99 кГц В 0,01 кГц3.X X.X (знака после запятой в десять знака после запятой): стоимость составляет 10,0 кГц ~ 99,9 кГц; Единица измерения 0,1 кГц4.X.X.X. (полная Десятичная точка): значение 100 кГц ~ 160 кГц, единица 1 кГцЕ. Г:100 представляет собой 100 Гц1,00 означает 1,00 кГц10,0 означает 10 кГц1.0.0. Представляет собой 100 кГцРабочий цикл 0 ~ 100% Регулируемый   Настройка процесса:1. Нажмите кнопку SET. Параметр частоты мигает. Установите частоту с помощью кнопки вверх или вниз.2. Нажмите кнопку SET. Параметр рабочего цикла мигает. Установите рабочий цикл, нажимая кнопки «вверх» или «вниз».3. Нажмите кнопку SET, чтобы выйти из настройки4. Нажмите и удерживайте кнопки вверх и вниз, чтобы быстро увеличить или уменьшить5. Данные запоминаются автоматически, и все параметры настройки сохраняются при отключении питания.
