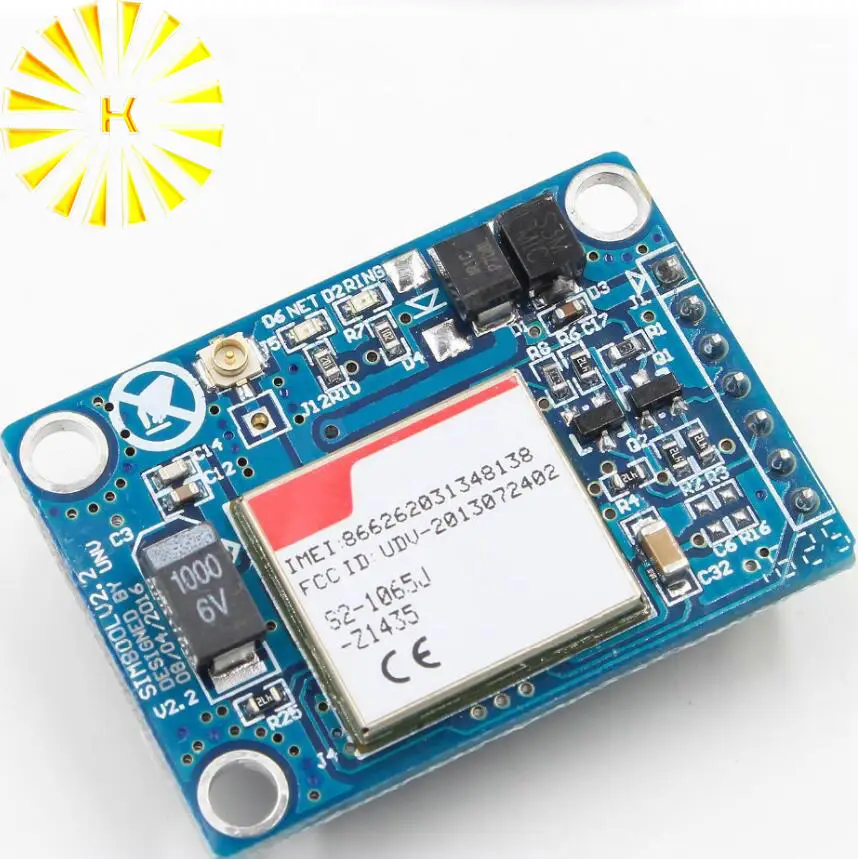

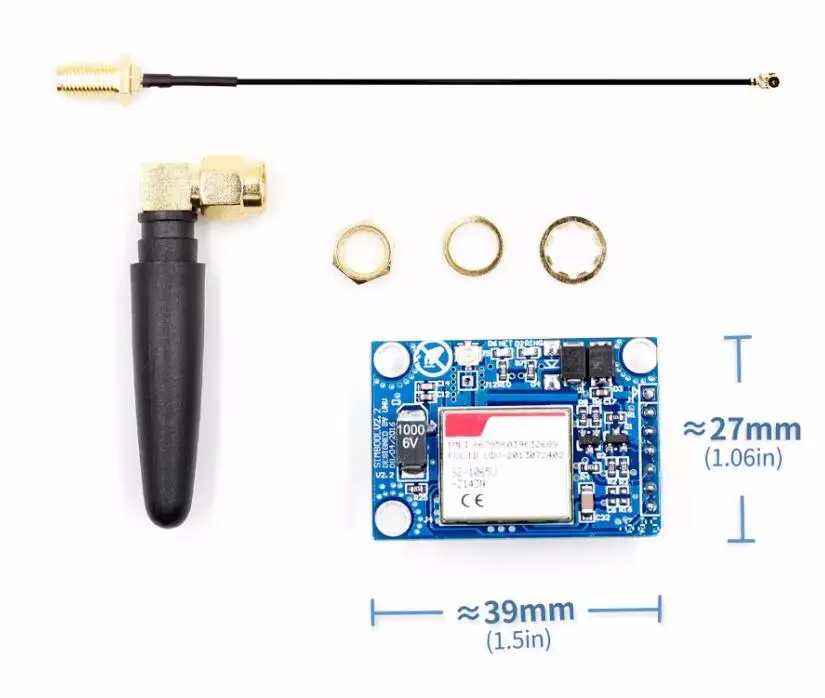

SIM800L V2.0 5V беспроводной GSM GPRS модуль четырехдиапазонный с антенной кабельный

Sim800L-это GSM/GPRS модуль. Вы можете отправить сообщение, позвонить, передать данные через GPRS или что-то еще.ОбзорЭтот модуль SIM800l имеет набор последовательного интерфейса уровня TTL, набор интерфейса источника питания. Кроме того, на этом модуле есть набор антенных интерфейсов.Чип основных функций SIM800LSIM800H является полным четырехдиапазонным GSM/GPRS решением в LGA типа, который может быть встроен в клиентеПрименение:SIM800H поддерживает четырехдиапазонный 850/900/1800/1900 МГц, он может передавать голоса, SMS и информацию о данных с низкой мощностьюПотребление:С крошечным размером 15,8*17,8*2,4 мм, он может поместиться в тонкие и компактные требования дизайна клиента. С изображениемBluetooth, FM и встроенный, это позволяет общую экономию затрат и быстрое время выхода на рынок для клиентских приложений.Общие особенностиЧетырехдиапазонный 850/900/1800/1900 МГцGPRS мульти-слот класс 12/10GPRS мобильная станция класса BСовместим с gsm-фазой 2/2 +-Класс 4 (2 Вт @ 850/900 МГц)-Класс 1 (1 Вт @ 1800/1900 МГц)Bluetooth: совместим с 3,0 + EDRFM: 76 ~ 109 МГц по всему миру полосы с шагом настройки 50 кГцРазмеры: 15,8*17,8*2,4 ммВес: 1,35 гУправление через команды AT (3GPP TS 27,007, 27,005 и SIMCOM улучшенные команды)Диапазон напряжения питания 3,4 ~ 4,4 VНизкое энергопотреблениеРабочая температура:-40 ~ 85Характеристики для данных GPRSGPRS класс 12: макс. 85,6 кбит/с (downlink/uplink)Поддержка PBCCHСхемы кодирования CS 1, 2, 3, 4ППС-стекГазированные безалкогольные напитки до 14,4 кбит/сUSSDНепрозрачный режимХарактеристики SMS через GSM/GPRSТочка в точку MO и MTSMS сотовая трансляцияРежим текста и PDUОсобенности программного обеспеченияПротокол MUX 0710Встроенный протокол TCP/UDPFTP/HTTPММСЭлектронная почтаDTMFОбнаружение помехАудиозаписьTTSВстроенный (опционально)Характеристики для голосаТриод-Половина скорости (HR)-Полная ставка (FR)-Улучшенная полная скорость (EFR)АМР-Половина скорости (HR)-Полная ставка (FR)Управление без рукПодавление эхаИнтерфейсы88 LGA колодки в том числе:Аналоговый аудиоинтерфейсРезервное копирование RTCСерийный интерфейсИнтерфейс к внешней SIM 3V/1,8 VGSM антенна padFM антенна padКоврик для антенны BluetoothСовместимостьСертификаты интерфейса сотовой связи (план):CEGCFFCCROHSREACHОсновные характеристики модуля51 STM32 AVR MCU совместимыйРасширение прототипаЧастота 850/900/ 1800/1900 МГцМощность поставить диапазон: напряжение 4,6-5,2 v; Ток 1A или более (сейчас у нас очень важно).Диапазон рабочих температур: от-40 градусов С до + 85 ССвязь интерфейс: TTL уровень последовательный интерфейс Совместимость 2,85/3,3/5В MCUСветодиодный: два светодиодный, сетчатый светодиодный и кольцевой светодиодный.Размер: 27*39 ммSIMCARD: Микро Держатель sim-картыОписание контактов:Название контактов Описание5 в силовой интерфейс питания модульПодключение к DC5vGNDИнтерфейс VDD TTL UART последовательный интерфейс TTL UART, вы можете подключить MCU как 51MCU или ARM или MSP430 напрямую. Штырь VDD используется для соответствия напряжения TTL.SIM_TXDSIM_RXDGND если этот штифт не используется, держите открытымRST модуль, если этот pin не используется, держите открытымНазвание контактов Описание5 в силовой интерфейс питания модульПодключение к DC5vGNDИнтерфейс VDD TTL UART последовательный интерфейс TTL UART, вы можете подключить MCU как 51MCU или ARM или MSP430 напрямую. Штырь VDD используется для соответствия напряжения TTL.SIM_TXDSIM_RXDGND если этот штифт не используется, держите открытым

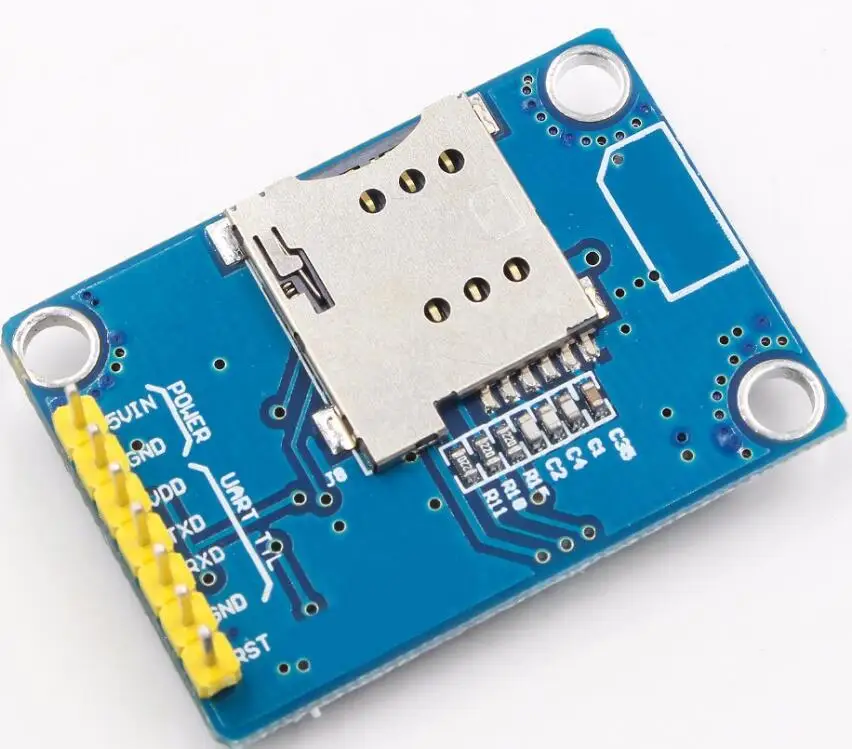

RST модуль, если этот pin не используется, держите открытым
