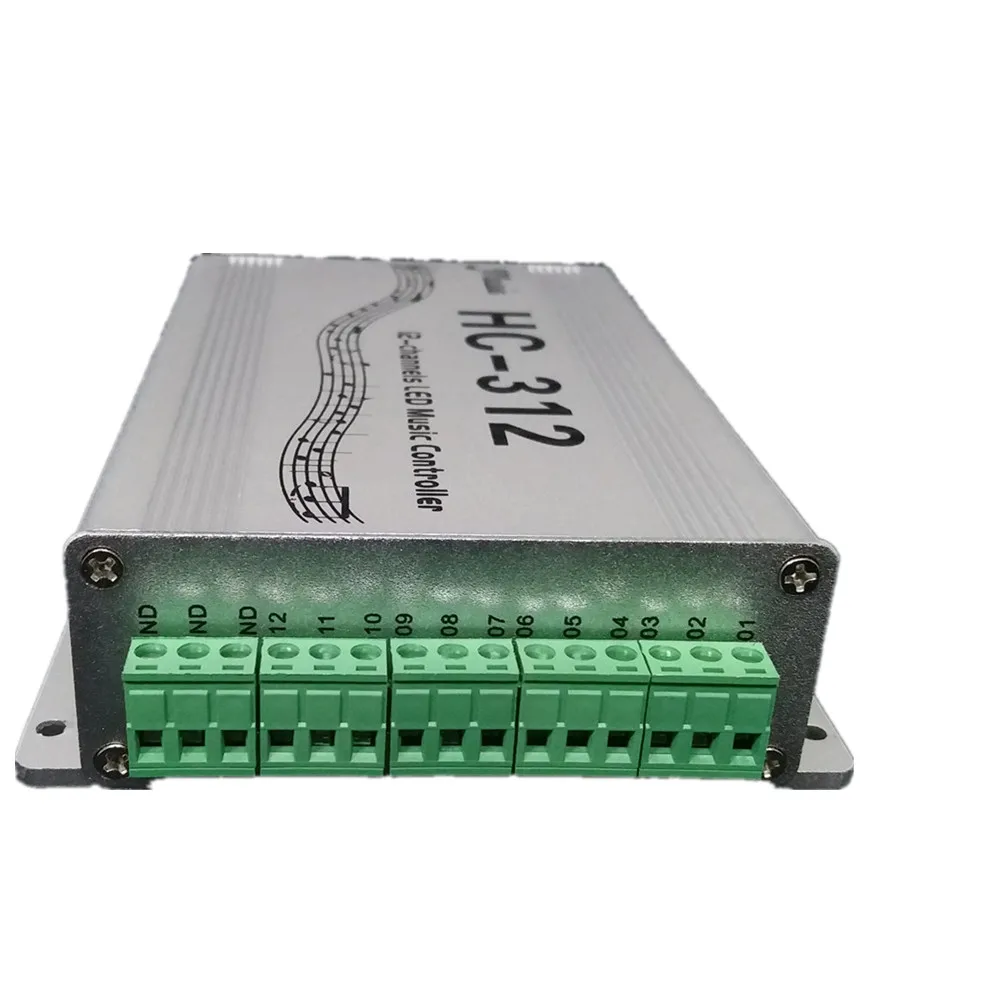

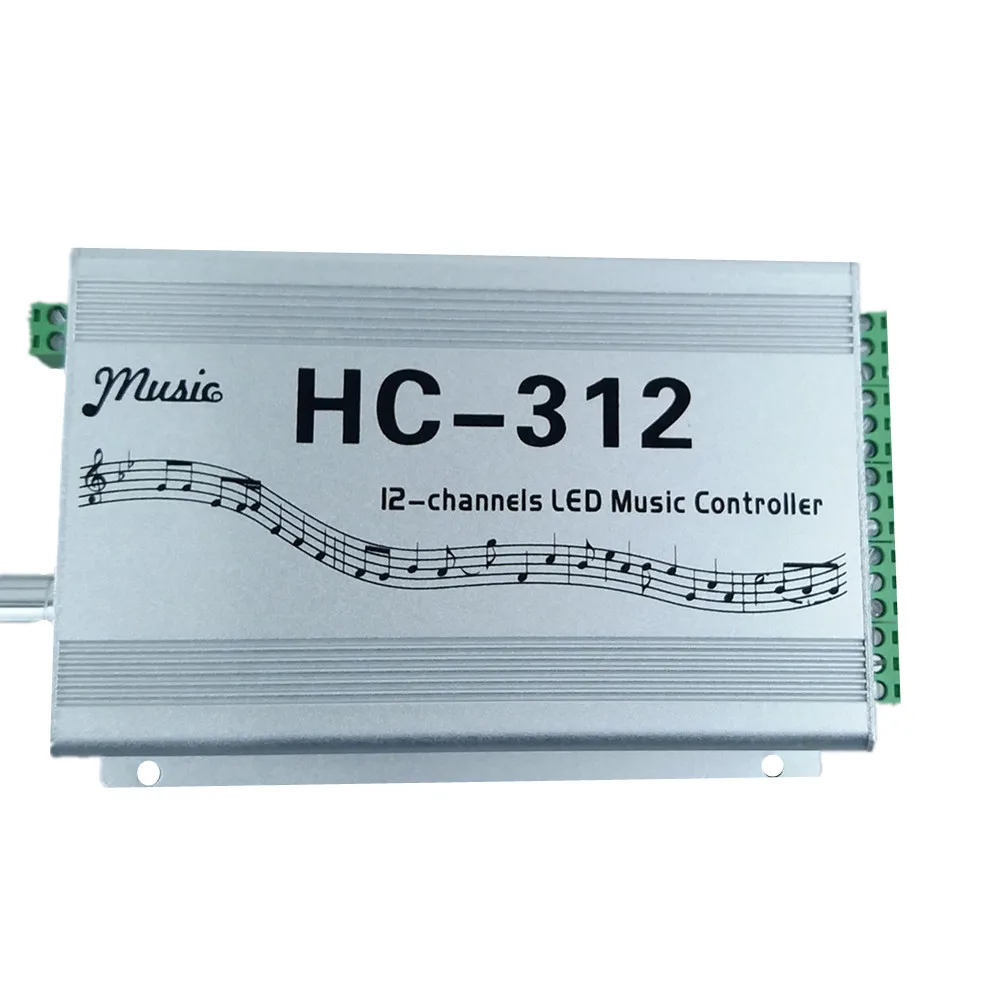

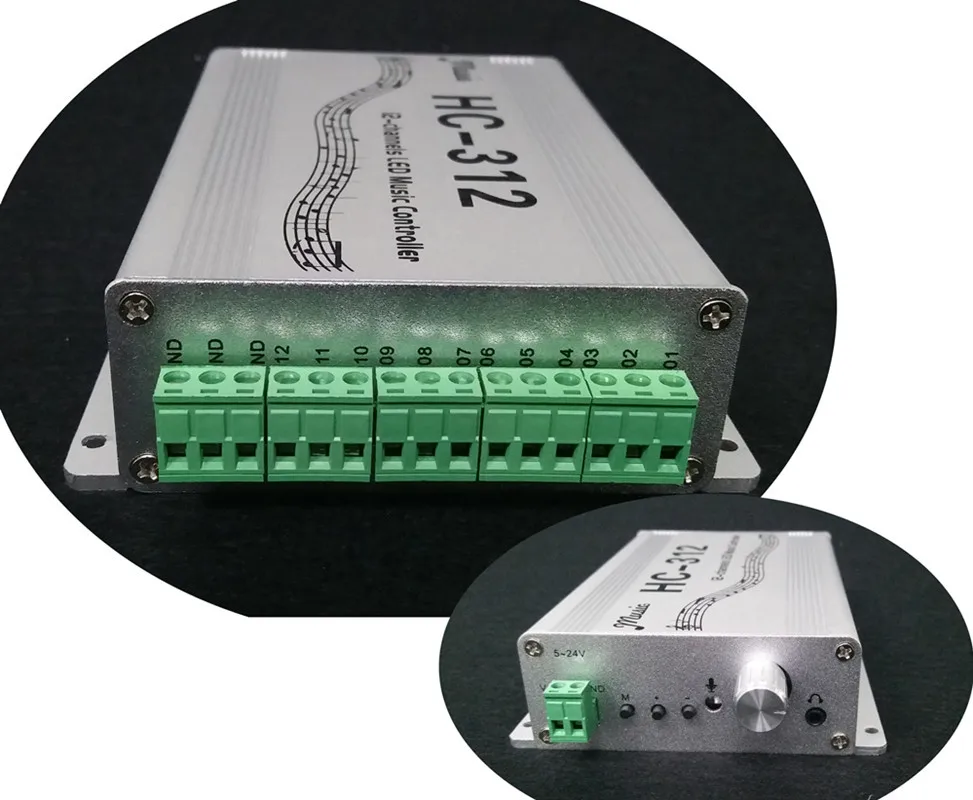

Светодиодный музыкальный контроллер HC312 Входное напряжение: 5V-24V применяются к

Светодиодный музыкальный контроллер HC312 Входное напряжение: 5V-24V применяются к

Обзор

Основная Функция контроллера HC312 заключается в регулировании аудиосигнала микрофона и аудиоприемника, а также в разрешении связи между спектром

Аудио и своевременное управление светодиодный подсветкой. Он может достигать изменения света при помощи аудио даже без специального контроллера и пульта управления. HC312 диапазон рабочего напряжения музыкального контроллера 5 В ~ 24 В, он может работать с большинством светодиодных ламп, но никаких дополнительных источников питания не требуется. Его звуковой сигнал поддерживается внешним аудиоразъемом и встроенным микрофоном. Когда аудиоразъем свободен, автоматически преобразуется в Встроенный микрофон коллекции; Когда аналогично аудио с входом сигнала, автоматически преобразуется в режим ввода аудиосигнала. 1 ~ 12 портов управляют выходным сигналом, каждый порт поддерживает 10 ~ 100 пикселей. Когда разъем аудиосигнала пустует, входной сигнал трансформируется встроенным микрофоном. Когда аудиоразъем имеет входной сигнал, входной сигнал автоматически преобразуется в аудиовход.

Ключевые функции

Состояние по умолчанию-это состояние перед отключением питания. Нажмите клавишу «MODE» для достижения функций: количество каналов, пикселей, яркости, узоров. И нажмите «+/-», чтобы выбрать, через 5 секунд, автоматически сохранит возможность ввода состояния узора. Нажмите кнопку «режим» после включения питания, загорится красный свет, сначала введите выбор канала. Канал выбирается в 4 ~ 12 каналах нажатием кнопки «+/-» и оценивается по свету» ВКЛ и ВЫКЛ. Нажмите кнопку «MODE» еще раз, загорится зеленый свет, введите выбор пикселя. Пиксель выбирается в 10 ~ 200 пикселей нажатием кнопки «+/-» и оценивается по свету» ВКЛ и ВЫКЛ. Нажмите кнопку «режим» еще раз, Осветите свет, введите Выбор яркости. Яркость выбирается в 7 ~ 255 нажатием кнопки «+/-» (регулировка яркости восьми шагов). Одновременно нажмите кнопку «+/-» более одной секунды, чтобы перейти в режим автоматического воспроизведения всех моделей, а интервал времени каждого узора составляет около 30 секунд. Примечание: Эта инструкция находится в заказе RGB. Разные огни 'rgb-канал заказа не одинаковый, поэтому его цвет не будет соответствовать.

Регулировка интенсивности сигнала

После переключения входного сигнала, вы можете контролировать регулятор интенсивности сигнала, чтобы настроить Лучший светодиодный дисплей или также можете контролировать ручку, чтобы устранить ошибки, вызванные

Окружающий шум.

Выход сигнала

КонтроллерИмеет максимум 12 каналов 'выход управления, 1 ~ 12 порт для выхода сигнала, 1 ~ 15 порт для GND светодиодный свет. Выходной сигнал изменяется MCU, который основан на аудио частоте, и скорость и шаблон изменения Светодиодный.

Процедуры установки и отладки

1. Установите контроллер в нужном месте, его напряжение питания может быть выбрано в соответствии с светодиодный подсветкой, потому что диапазон входного напряжения 5 В ~ 24 В. Вы также можете выбрать два источника питания, два источника питания должны быть одинаковыми GND.

2. Подключите кабели контроллера и светодиодный индикатор, дважды проверьте общий GND подключен при выборе двойного источника питания.

3. Последовательно Подключите сигнальную линию к порту сигнала.

4. Если вам нужно подключиться к внешнему аудиосигналу, вы можете использовать аудиоинтерфейс,

Автоматически переключается на Вход внешнего сигнала, а затем регулирует регулятор интенсивности сигнала. Если нет аудиовхода, светодиодный сигнал отсутствует.

5. При необходимости нажмите клавиши, чтобы переключить любые режимы и настроить кнопку «+/-» для достижения трансформации функций.
