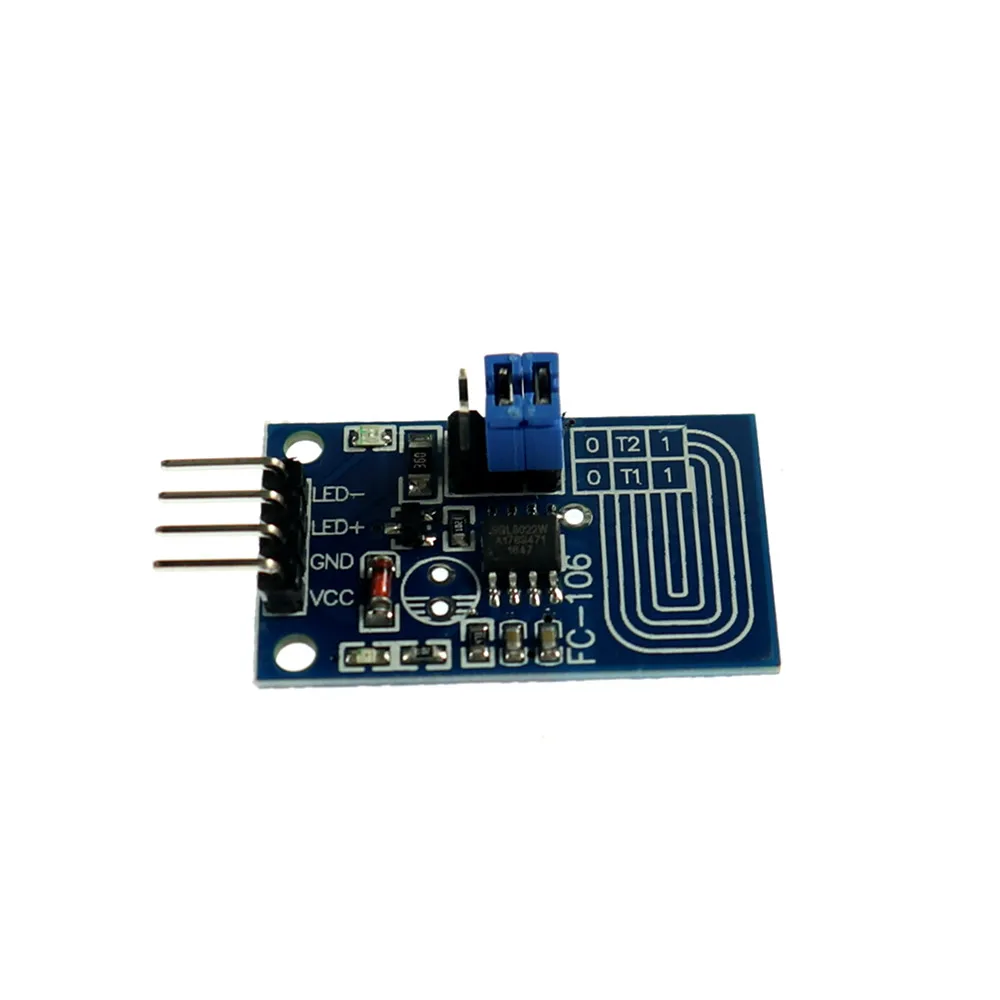

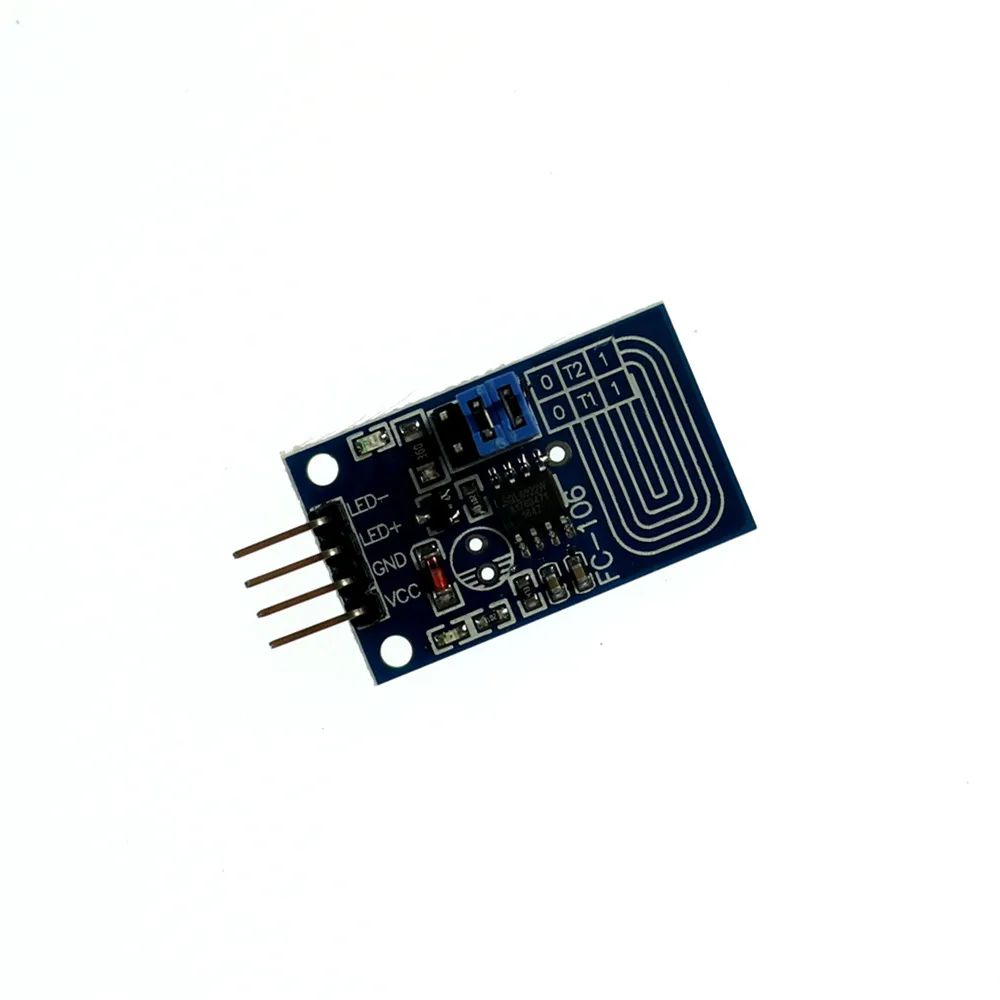

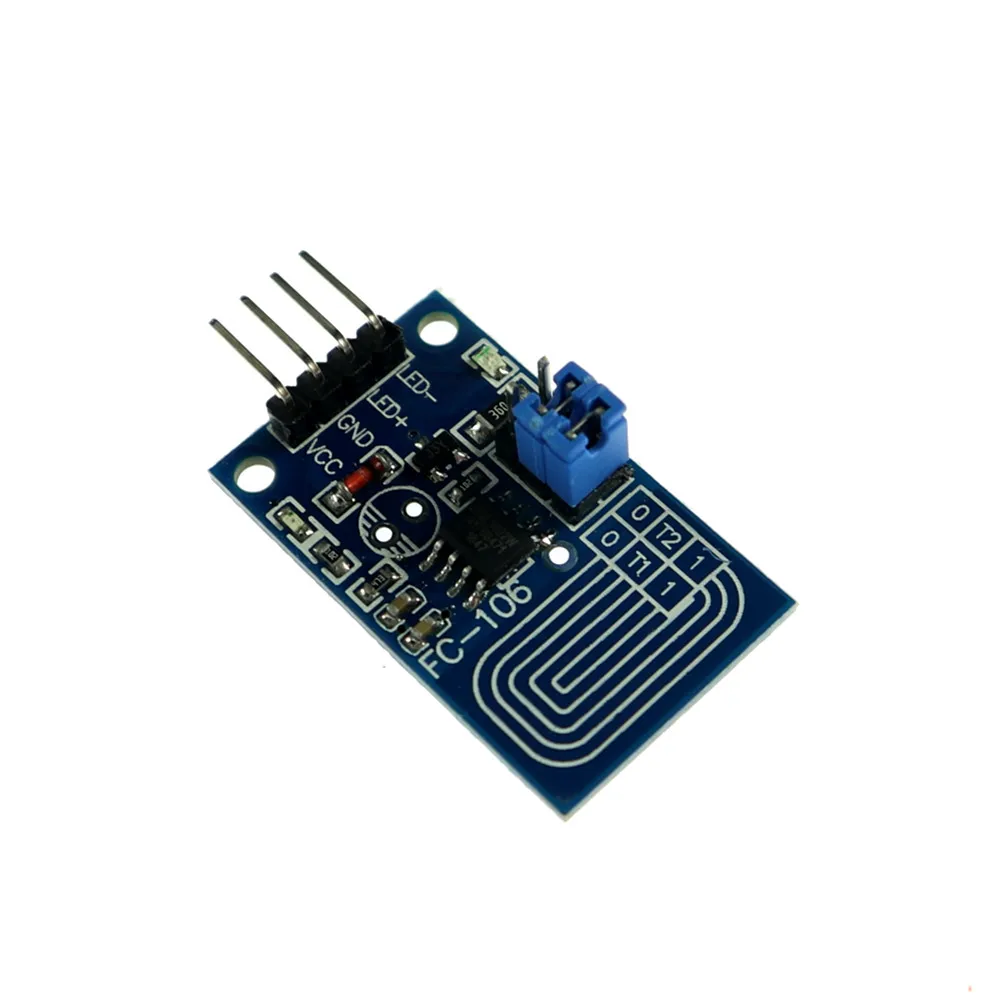

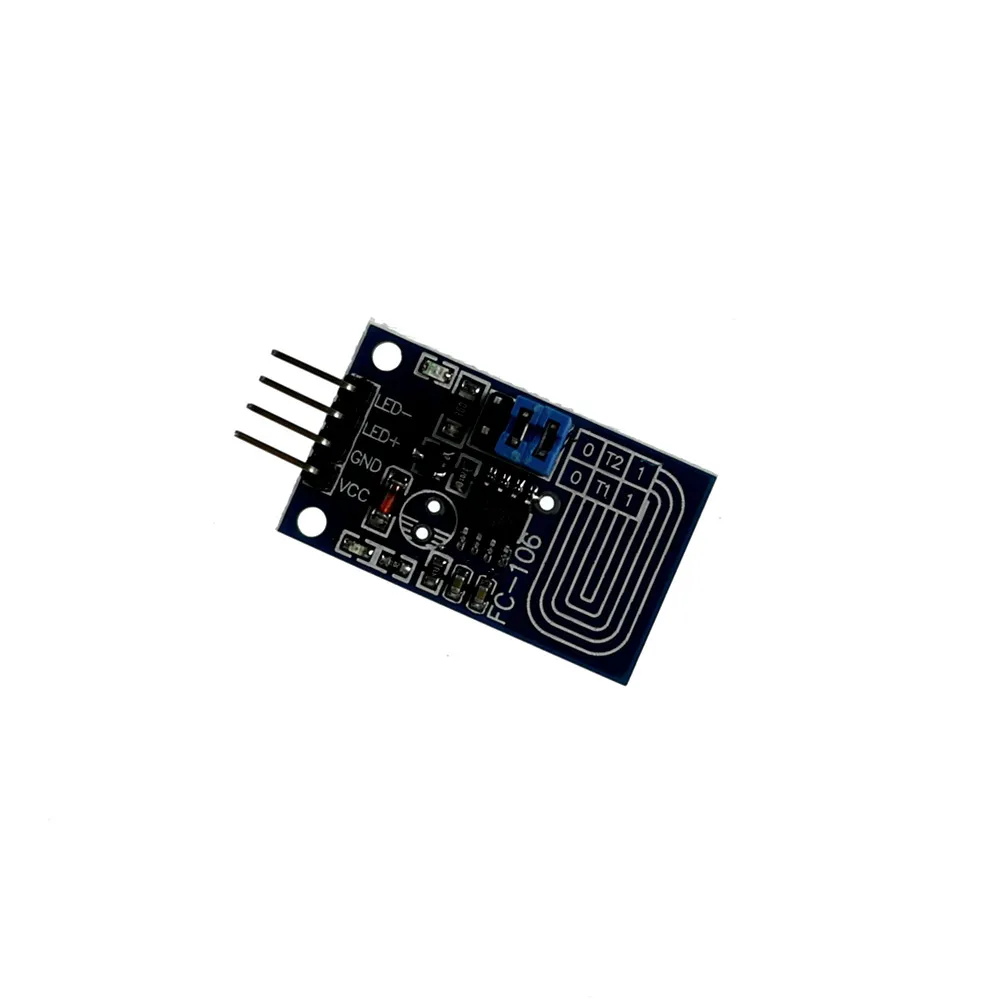

KJ429 емкостный сенсорный светодиодный диммер PWM модуль переключателя

KJ429 емкостный сенсорный светодиодный диммер PWM модуль переключателя

Размер печатной платы: l23мм * w20мм
Расстояние отверстия: 16 мм
Диафрагма: 2,5 мм
Напряжение диапазон: 2,4-5V
Максимальный выходной ток: 500 мА


Особенности:

1. Яркость лампы может регулироваться по требованию, она очень работает.
2. Он может касаться средней защиты, таких как стекло, акрил, пластик, керамика и так далее, что очень безопасно.
3. Широкое применение диапазон напряжения, вы можете выбрать произвольно между 2,4 V до 4,5 V.
4. Простая Прикладная схема, меньше периферийных устройств, легкая обработка, низкая стоимость.
5. Анти-мощность и помехи телефона, EFT может достигать выше +/-2КВ; Чувствительность и надежность сенсорного ответа не будут зависеть от близкого расстояния или мульти-угол мобильный телефон помех.
6. Установка: не нужно касаться медной фольги непосредственно, затемнение может быть обработано через акриловое стекло (выше 3 мм) или пластик.
7. Применение: он может управлять светодиодный модуль, светильник и так далее. Он доступен для внутреннего светодиодный светильник, светильник, DIY Автомобильный светильник с затемнением
8. Функция: одно касание, используя принцип емкостного касания. Функция по умолчанию-переключатель, затемнение, с эффектом яркости, светодиодный сенсорный затемнения. Светильник будет медленно включаться при включении светильник s и постепенно темнеет при выключении, что эффективно предотвращает раздражение глаз.
9. Режим затемнения: неполярный PWM затемнения.
10. Метод проводки: плата PCB (VCC,GND) является входом питания, (светодиодный +, светодиодный-) соединен с светодиодный лампой положительного и отрицательного уровня (отпечаток пальца) сенсорной области, также может выводить провод (проводка не должна быть слишком длинной), площадь медной кожи должна быть 2х3см. С медной фольгой модуль медной фольги будет сбоку на стороне корпуса.
11. С использованием метода
A. Нажмите touch (время работы при касании составляет менее 550 мс), чтобы управлять лампой. Нажмите один раз, лампа загорается; Нажмите еще раз, лампа выключена. Начальная яркость ламп фиксируется для всей яркости 90%.
Б. Нажмите на касание в течение длительного времени (время работы сенсора составляет более 550 мс), вы можете достичь плавного затемнения света. Пресс долго после того, светильник уровни постепенно расти светильник уровней в тех случаях, когда выдается после того, как время выхода на стоянке в соответствующем яркость, долгое время, если посылка весит больше три секунды, В светильник уровней, чтобы достичь максимальной яркостью не изменяется; Снова длинная Пресс сенсорный экран, Светильник уровни постепенно уменьшается, чтобы остановить в тех случаях, когда вы отпустите светильник уровня в соответствующем яркость Время выпуска, в том случае, если в течение длительного времени более чем на три секунды, светильник уровней по достижении минимального яркость не меняется.


Примечание:

Светодиодный диммер постоянного напряжения, верхний предел должен быть coscade cСопротивление ограничению уррента. Размер для ручного измерения, может быть погрешность от 0 до 2 см, относится к нормальному явлению
