Ультразвуковая плата разработки воздух вода предварительная разработка

Modname = ckeditor

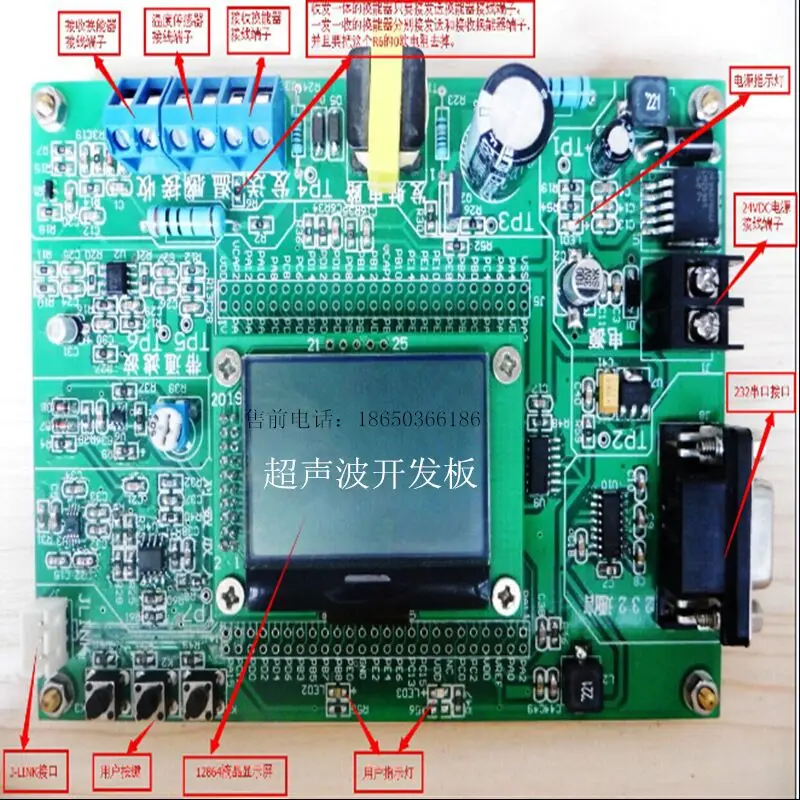

I. Преимущества платы развития

Бортовой интерфейс JTAG может облегчить отладку моделирования.

На плате два светодиода, которые могут имитировать и указывать рабочее состояние.

На борту есть три независимых ключа, которые могут облегчить эксперименты между человеком и компьютером.

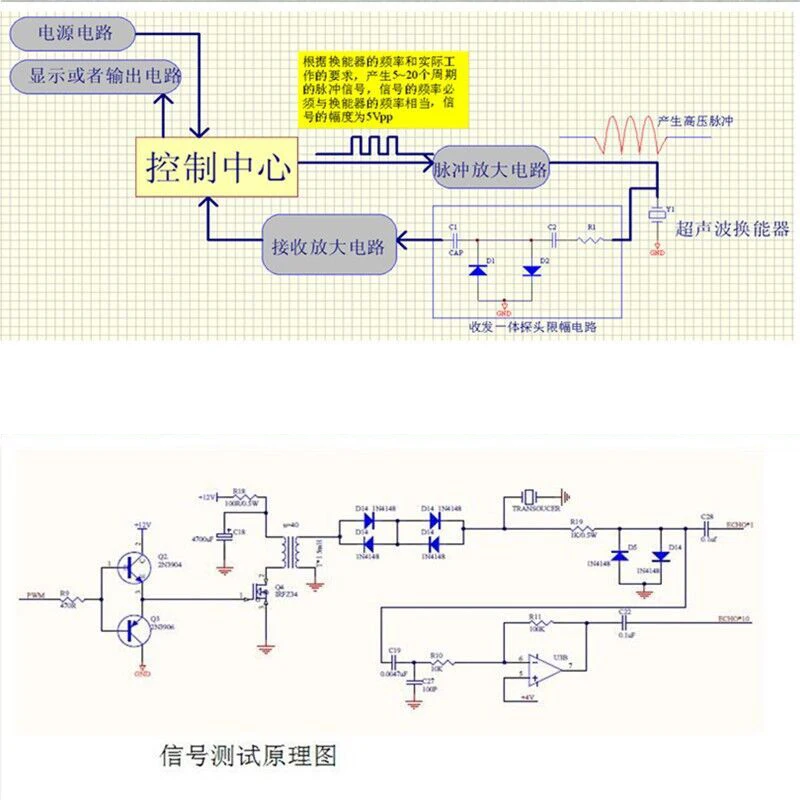

Бортовой интерфейс дисплея LCD12864 может удобно отображать китайские иероглифы и графические данные. Оригинальная ультразвуковая передающая и приемная схема реализует многоступенчатое усиление и включает в себя ленточную фильтрацию. Все порты ввода/вывода разработаны для облегчения расширения экспериментов и испытаний. UART асинхронный последовательный порт + MAX3232 чип преобразования уровня, который может подключить головки DB9 и компьютеры самостоятельно COM порт связи; Основной чип управления экспериментальной доски для ультразвуковой разработки-чип ATMEGA1284P, который используется для последующего обучения AVR. Экспериментальная разработка; Множество функций и гуманизированный дизайн. В дополнение к обычным экспериментальным функциям, он также может дать полное представление о вашем потенциале. Рациональная планировка делает вас более комфортными в эксплуатации. Модуль аппаратного дизайна имеет четкое разделение, четкий принцип и соответствует обычным привычкам использования. Схема проста, и наиболее часто используемая и практичная функциональная схема устроена. Интерфейс не является мультиплексированным, насколько это возможно. Будь то загрузка программы или отладка моделирования, позвольте вам научиться с половиной усилий, так что более быстрое обучение и ладонь. Захватите применение ультразвука; На основе стандартных процедур добавляется комплексная программа. Покупатель может испытать всестороннее обучение коду, что более важно. Нам нужно понять весь процесс разработки продукта.

2. Подготовка до начала производства



Когда пользователь получает тестовую плату, первое, что нужно, чтобы увидеть, является ли источник питания тестовой платы нормальным и загрузите функцию программы.

Нормальный или нет, и ли все функции чипа могут быть успешно реализованы, методы обнаружения следующие:

1. Во-первых, четыре медных столба и матери диспрозии в упаковке продукта установлены на экспериментальной доске.

2. Сожгите соответствующую тестовую программу в однокристальный компьютер, чтобы убедиться, что тест каждого модуля является нормальным.

3. Общие аппаратные средства: AVR JTAG ICE XPII или AVR JTAG ICE MKII

4. Программное обеспечение: AVR Studio V4.16 IAR для Atmel AVR



3. Краткое введение процедур



Эксперимент 1

Светодиодные панталоны.

Цель эксперимента заключается в том, чтобы использовать порт ввода/вывода AVR MCU как выход. Локальная схема:     Источник: см. Папку для тестирования светодиодов. # Включая # Define uint unsigned int # Define uchar unsigned char # Define SET_BIT (x, y) (x | = (1 < # Define CLR_BIT (x, y) (x & = ~ (1 < # Define GET_BIT (x, y) (x & (1 < # Define PD5 5 # Define PD6 6 # Define LED1_1 SET_BIT (DDRD, PD5); SET_BIT (PORTD, PD5) # Define LED1_0 SET_BIT (DDRD, PD5); CLR_BIT (PORTD, PD5) # Define LED2_1 SET_BIT (DDRD, PD6); SET_BIT (PORTD, PD6) # Define LED2_0 SET_BIT (DDRD, PD6); CLR_BIT (PORTD, PD6) Задержка пустоты (uint z)/8 м { Uint x, y; Для (x = 0; x Для (y = 0; y <1141; y + +); } Void main (void) { В то время как (1) { LED1_1; 5 LED2_1; Задержка (500); LED1_0; LED2_0; Задержка (500); } }

Эксперимент 2

Независимая клавиша управления LED. Цель: освоить Использование порта IO AVR MCU в качестве входного порта.

Локальная схема:



  Исходная программа: см. Независимый Тестовый файл ключа # Включая # Define uint unsigned int # Define uchar unsigned char # Define LED1_PORTn PORTA_Bit0 # Define LED2_PORTn PORTA_Bit1 # Define LED1_DDRn DDRA_Bit0 # Включая # Define uint unsigned int # Define uchar unsigned char # Define LED1_PORTn PORTD_Bit5 # Define LED2_PORTn PORTD_Bit6 # Define LED1_DDRn DDRD_Bit5 # Define LED2_DDRn DDRD_Bit6 # Define KEY1_PORTn PORTA_Bit0 # Define KEY2_PORTn PORTA_Bit1 # Define KEY3_PORTn PORTA_Bit2 # Define KEY1_PINn PINA_Bit0 # Define KEY2_PINn PINA_Bit1 # Define KEY3_PINn PINA_Bit2 6 # Define KEY1_DDRn DDRA_Bit0 # Define KEY2_DDRn DDRA_Bit1 # Define KEY3_DDRn DDRA_Bit2 Задержка пустоты (uint z); Неподписанный ключ char (); Пустота LED_flicker (); Void main (void) { KEY1_DDRn = 0; KEY2_DDRn = 0; KEY3_DDRn = 0; KEY1_PORTn = 1; KEY2_PORTn = 1; KEY3_PORTn = 1; LED1_DDRn = 1; LED2_DDRn = 1; В то время как (1) { LED_flicker (); } } /Гравитация Неподписанный ключ char () { Статический неподписанный char num = 0; If (KEY1_PINn = 0) { Задержка (10); If (KEY1_PINn = 0) { Пока (! KEY1_PINn) { Нум = 1; } } } If (KEY2_PINn = 0) { Задержка (10); If (KEY2_PINn = 0) 7 { Пока (! KEY2_PINn) { Нум = 2; } } } If (KEY3_PINn = 0) { Задержка (10); If (KEY3_PINn = 0) { Пока (! KEY3_PINn) { Нум = 3; } } } Возврат НУМ; } Пустота LED_flicker () { Переключатель (ключ () { Чехол 0: LED1_PORTn = 1; LED2_PORTn = 1; Прорыв; Чехол 1: LED1_PORTn = 1; LED2_PORTn = 0; Прорыв; Чехол 2: LED1_PORTn = 0; LED2_PORTn = 1; Прорыв; Чехол 3: LED1_PORTn = 0; LED2_PORTn = 0; Прорыв; } } Задержка пустоты (uint z)/кристаллический осциллятор 8 м { 8 Uint x, y; Для (x = 0; x Для (y = 0; y <1141; y + +); }
