L9110S L9110 h-мост шаговый двигатель двойной постоянного тока драйвер контроллера

L9110S L9110 h-мост шаговый двигатель двойной постоянного тока драйвер контроллера

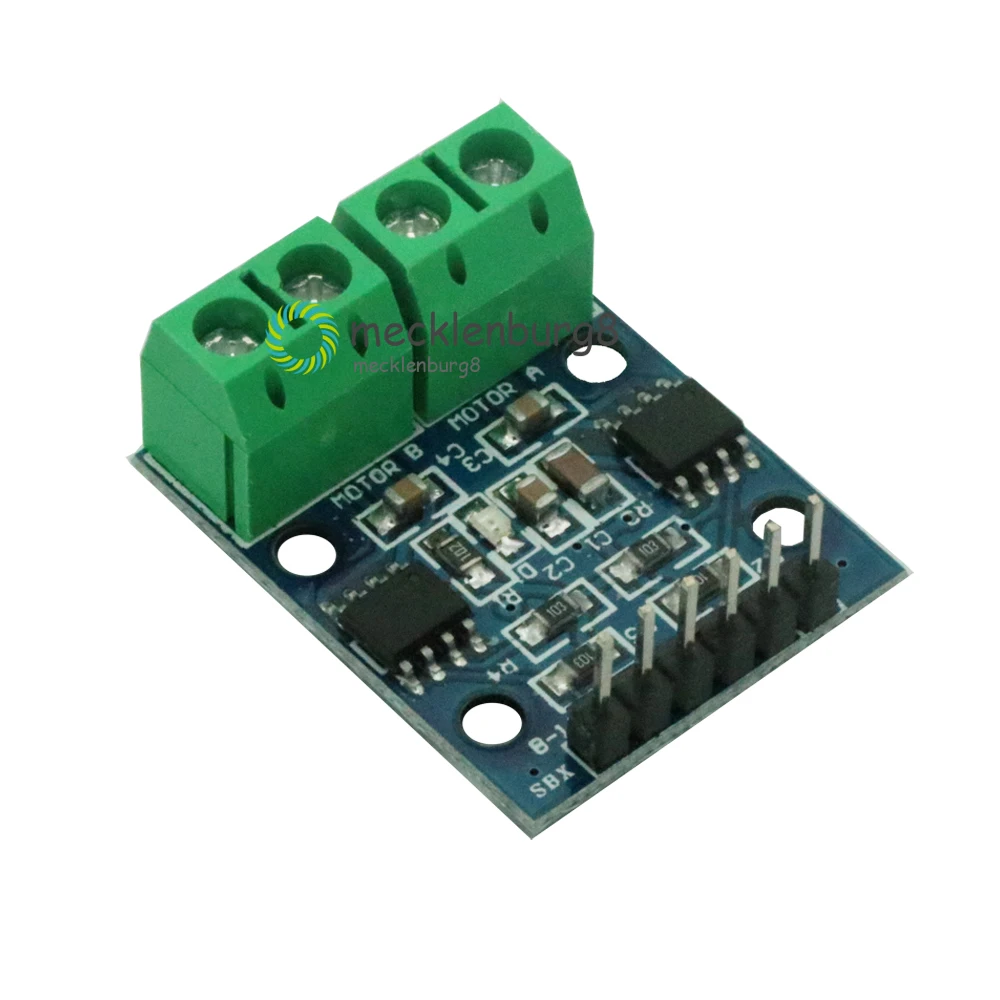

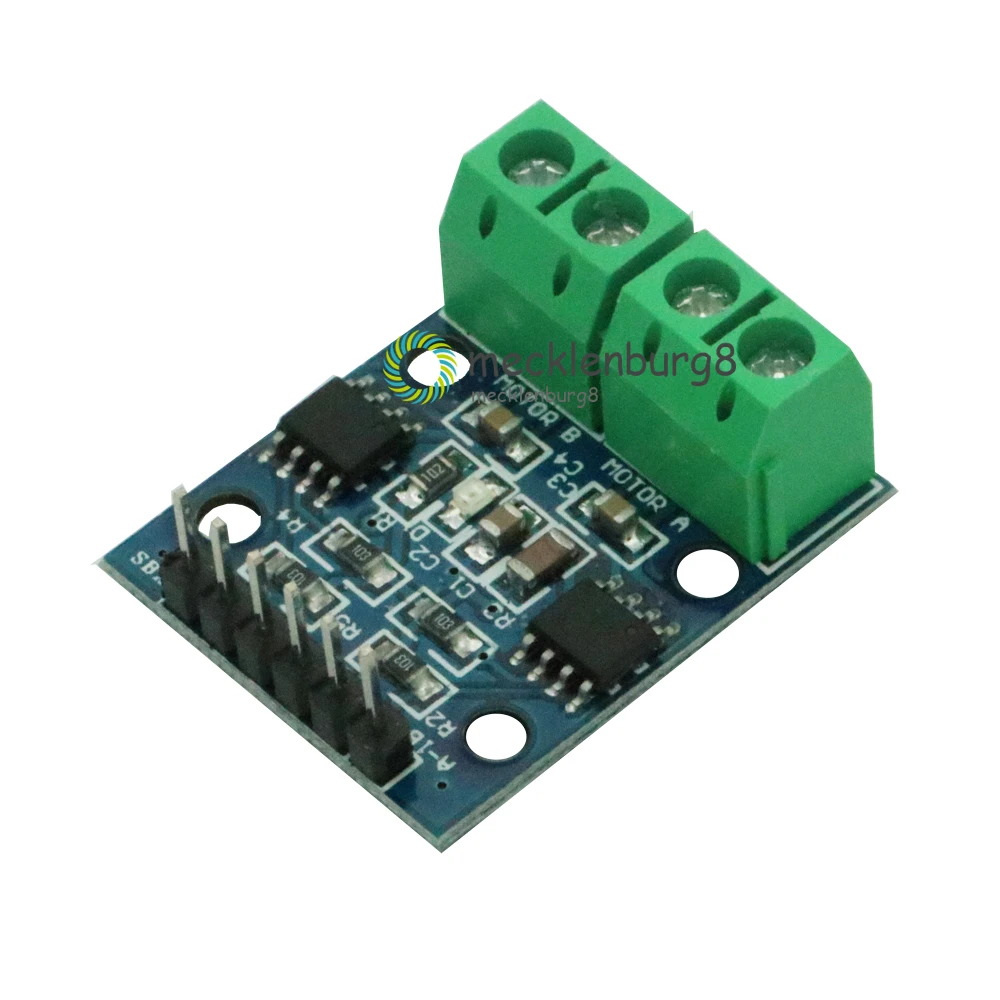

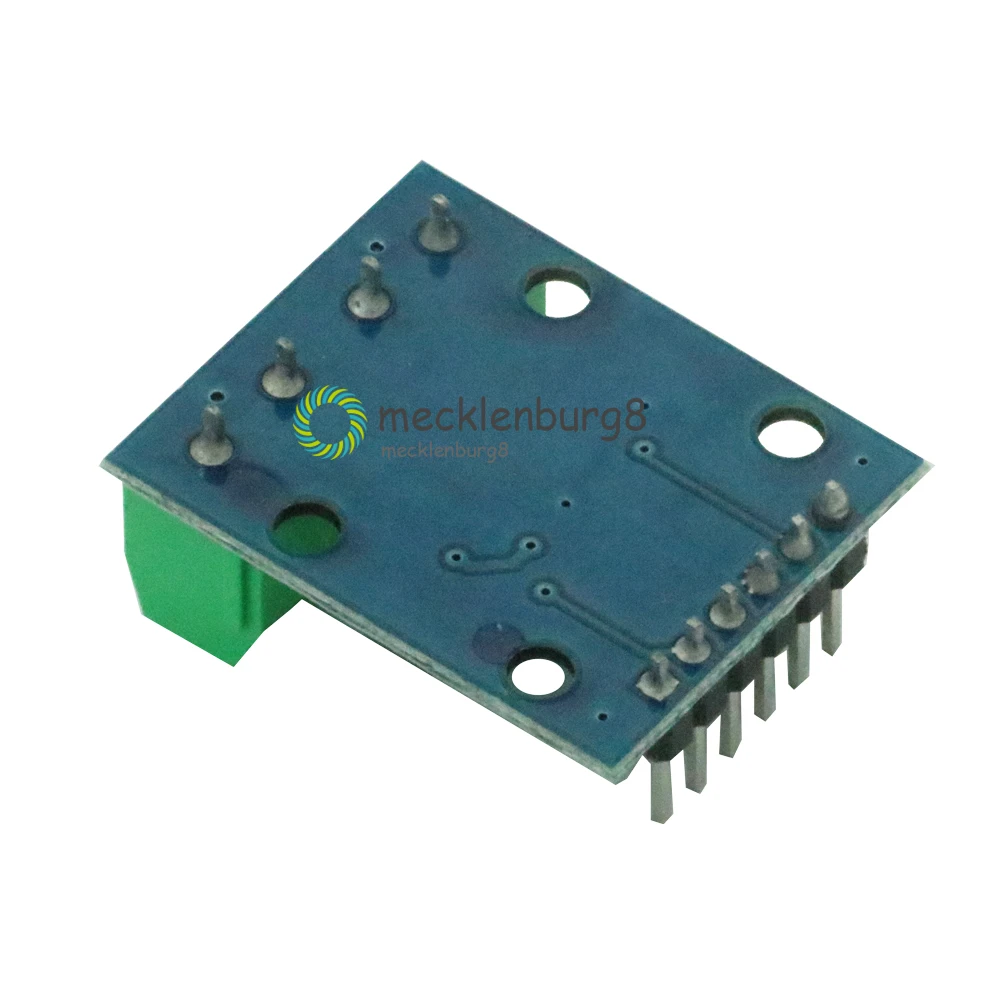

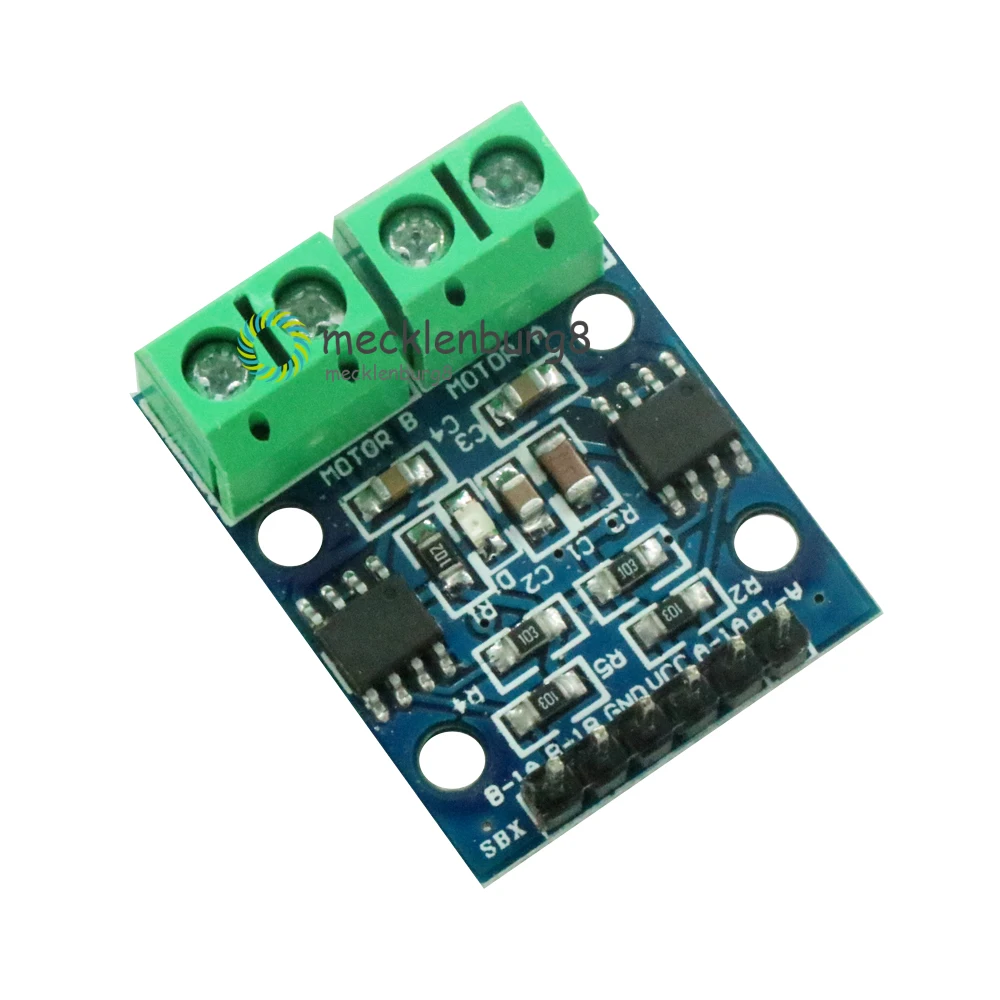

Бортовой два блока управления двигателем L9110S
Модуль может одновременно управлять двумя двигателями постоянного тока или 4-проводным двухфазным шаговым двигателем
Входное напряжение модуля: 2,5-12 В
Мощность постоянного тока 800 мА на канал

1. Низкий уровень статической работы
2. Напряжение питания: DC2.5-12V
3. Каждый канал имеет постоянный ток 800 мА
4. Низкое насыщение давления
5. Уровень выходного уровня ttl/CMOS, может быть подключен непосредственно к ЦП
6. Выход встроенного зажимного диода применяется для чувствительной нагрузки
7. Привод управления интегрирован вIC
8. Высокий штифт давления защита от давления
9. Рабочая температура: 0-80 °
10. Размер: 29,2 (мм) x23 (мм)


51 тест продукта:

# Включает в себя <reg51.h>

Sbit MOTOR_A_1 = P0 ^ 0;

Sbit MOTOR_A_2 = P0 ^ 1;

Sbit MOTOR_B_1 = P0 ^ 2;

Sbit MOTOR_B_2 = P0 ^ 3;

Порционный с задержкой (неподписанный длинный cnt)

{

Bye (cnt --);

}

Пустота вперед (пустота)

{

MOTOR_A_1 = 1;

MOTOR_A_2 = 0;

MOTOR_B_1 = 1;

MOTOR_B_2 = 0;

}

Пустая задняя часть (пустота)

{

MOTOR_A_1 = 0;

MOTOR_A_2 = 1;

MOTOR_B_1 = 0;

MOTOR_B_2 = 1;

}

Void main (void)

{

EX0 = 1;

EX1 = 1;

EA = 1;

В то время как (1)

{

Вперед ();

Задержка (30 000);

Задняя часть ();

Задержка (30 000);

}

}
