5A Регулируемый понижающий модуль питания с высококачественным акриловым корпусом ЖК-дисплей понижающий адаптер CVCC конвертер DC-DC

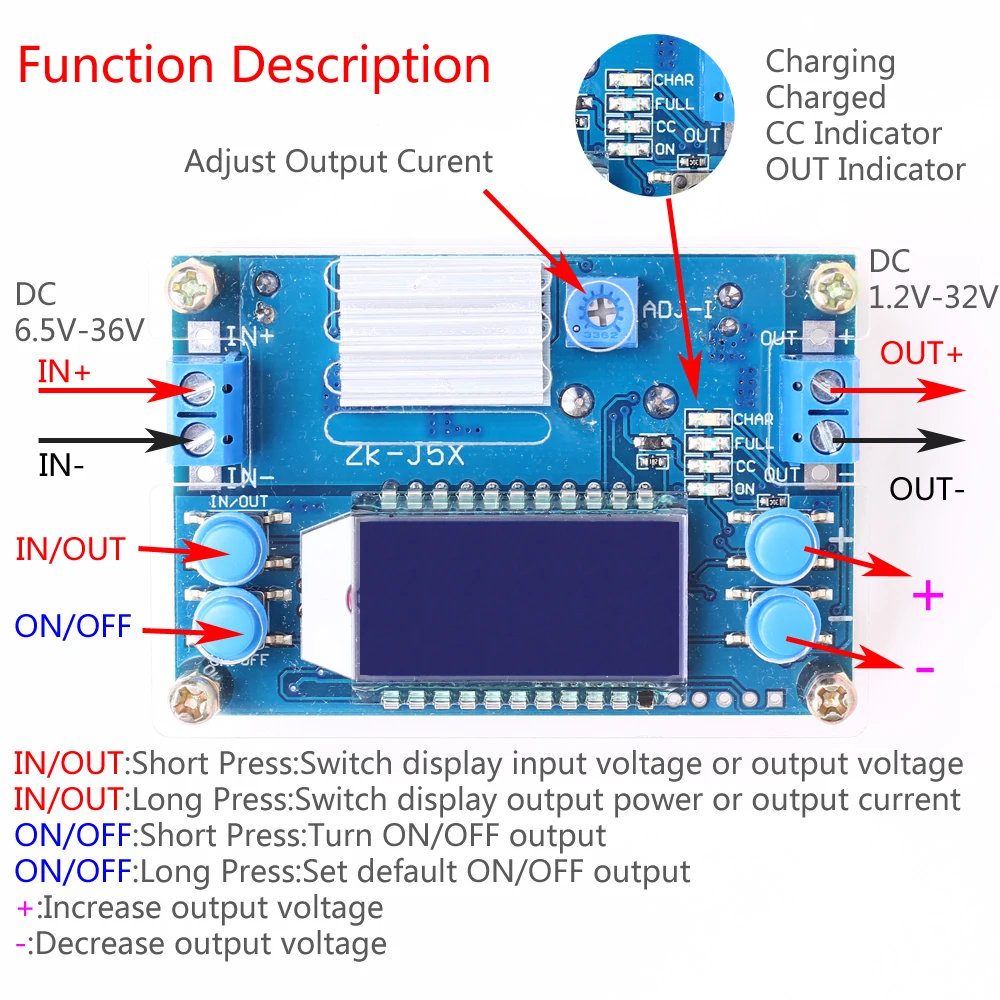

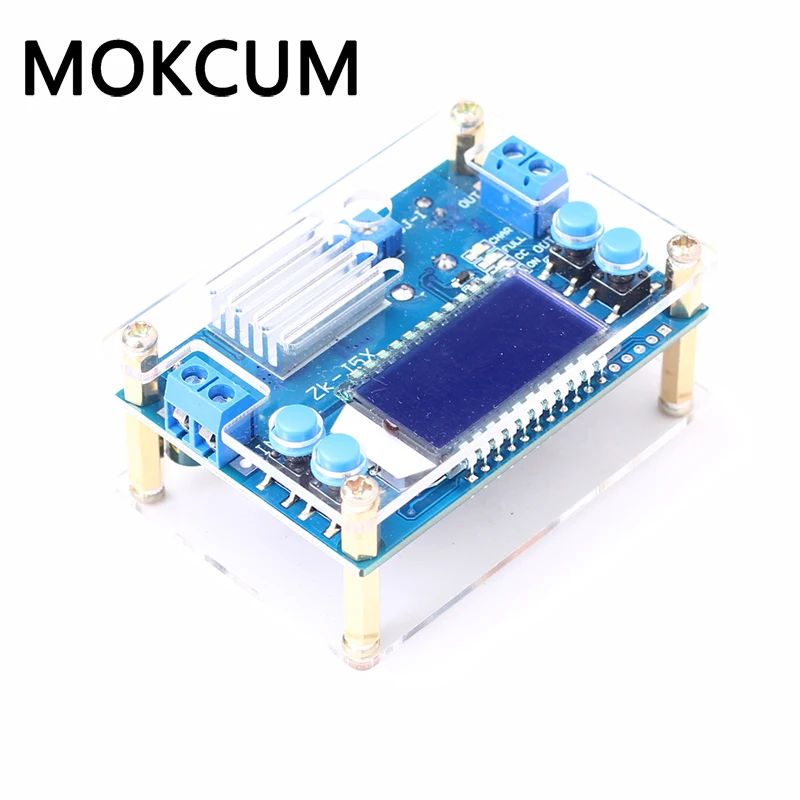

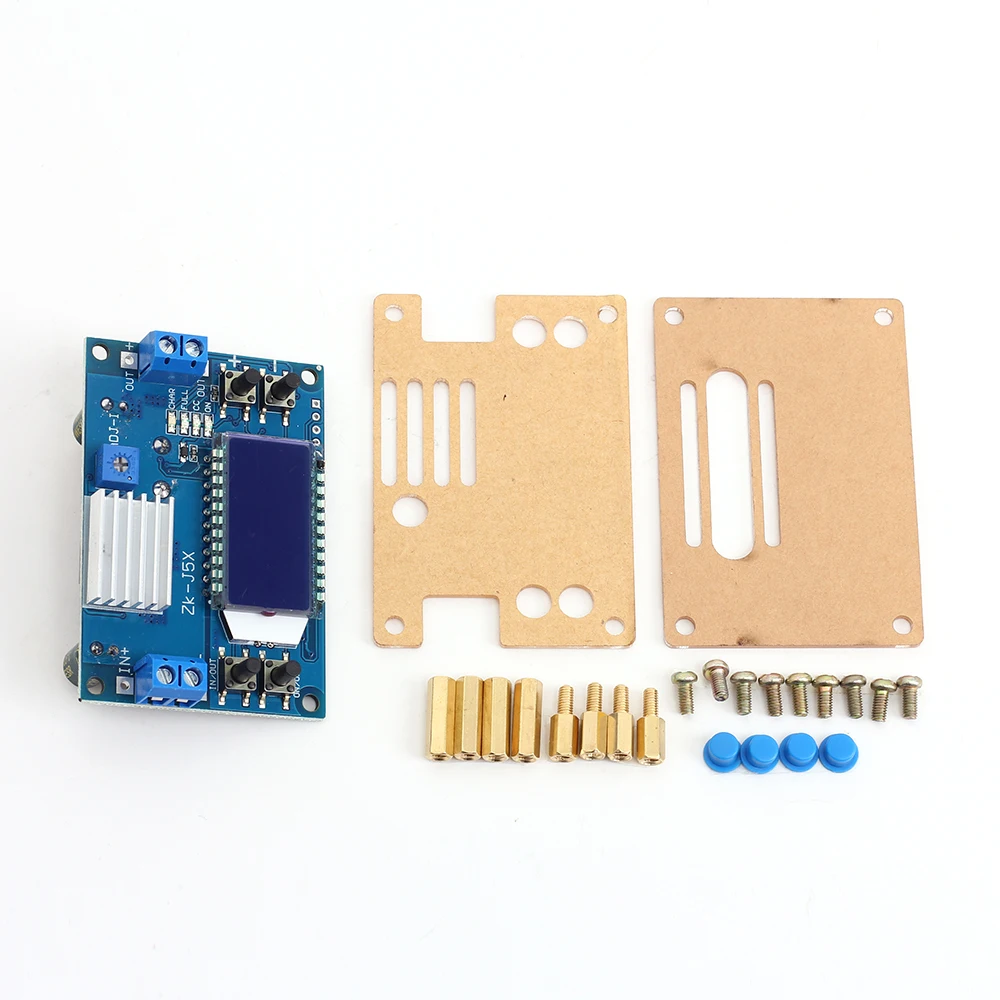

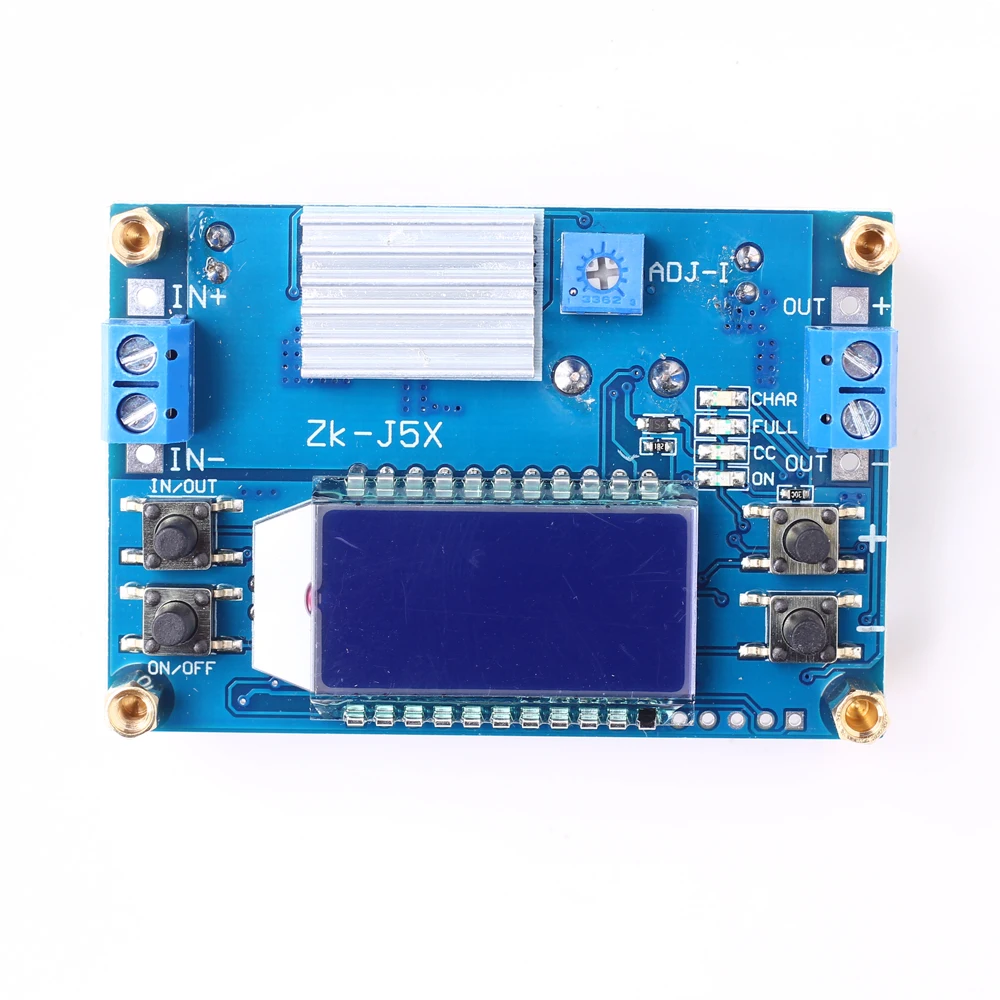

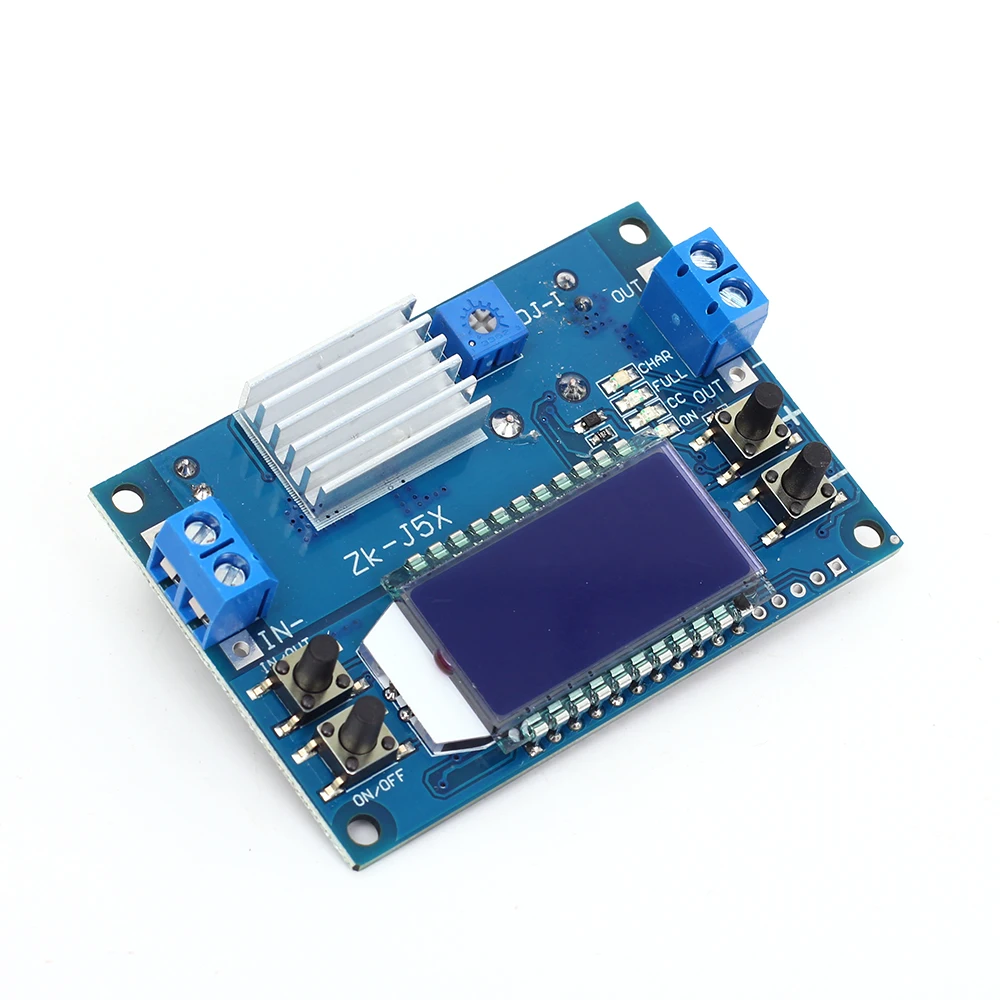

1. Описание: ZK-J5X-это модуль постоянного тока с регулируемым постоянным напряжением, понижающим постоянный ток, с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность и состояние дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания buck, модуль питания, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, Практичный. 2. Особенности: 1>. Высоковольтная упорная клемма; 2>. С высококачественной акриловой оболочкой; 3>. Поддержка полного выхода по нетрудоспособности; 4>. Поддержка защиты от обратного хода; 5>. Поддержка защиты от короткого замыкания; 6>. Поддержка включения выхода; 7>. ЖК-экран HD дисплей; 8>. Поддержка функции зарядки; 9>. Поддержка выбора выхода; 10>. Поддержка входного напряжения дисплея; 11>. Поддержка отображения выходного напряжения, тока, мощности; 12>. Поддержка индикатора рабочего состояния; 13>. Несколько параметров отображаются одновременно; 14>. Высокий ток, низкое тепло; 3. Параметры: 1>. Название продукта: ZK-J5X 5A понижающий блок питания 2>. Номер товара: ZK-J5X 3>. Рабочая Напряжение: DC 6,5 V-36V 4>. Выходное напряжение: DC 1,2 V-32V постоянного тока 5>. Выходной ток: 5A(4.5A нужен радиатор; 3.5A стабильный в течение длительного времени) 6>. Выходная мощность: 75 Вт (75 Вт нужен радиатор; 50 Вт для 3,5a) 7>. Напряжение Дисплей диапазон: 1,2 ~ 32В 8>. Точность отображения напряжения: +/-0,1 в 9>. Разрешение дисплея напряжения: 0,05 В 10>. Диапазон отображения тока: 0 ~ 5A 11>. Точность отображения тока: +/-0.05A 12>. Разрешение дисплея напряжения: 0.005A 13>. Эффективность преобразования: около 94% 14>. Рабочий ток: 30 мА 15>. Мягкий стартер: Да (сбой при высокой нагрузке) 16>. Защита от обратного хода: Да 17>. Защита от обратного потока: нет (рекомендуется подключить диод в серии на «Out +») 18>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃ 19>. Диапазон рабочей влажности: 0%-95% относительной влажности 20>. Размер без корпуса: 68*47*26 мм 21>. Размер с оболочкой: 70,5*48,4*30 мм 22>. Размер радиатора: 20*14*6 мм 4. Кнопка/потенциометр/светодиодный Введение: 1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд. 2>. ВКЛ/ВЫКЛ: короткое нажатие, чтобы выбрать выходное напряжение. Длительное нажатие используется для восстановления настроек по умолчанию для следующей перезарядки. 3>. Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения выходного тока или выходной мощности. 4>. Кнопка '+': используется для регулирования выходного напряжения. Увеличение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение увеличивается на 0,05 V. Длительное нажатие может непрерывно увеличиваться. Увеличение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова. 5>. Кнопка ' - ': используется для регулирования выходного напряжения. Уменьшение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение уменьшается на 0,05 V. Длительное нажатие может непрерывно уменьшаться. Уменьшение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова. 6>.ADJ-I потенциометра: Регулировка выходного тока. Увеличьте выходной ток при вращении по часовой стрелке. Модуль входит в выходное состояние постоянного тока, если ток нагрузки достигает установленного значения тока. Красный светодиодный индикатор постоянного тока включится. 7>. Светодиодный: зеленый светодиодный индикатор. Выходной индикатор. Он включается, когда есть выход на выходном терминале. В противном случае он выключен. 8>. Светодиодный индикатор CC: Красный светодиодный индикатор. Выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается. 9>. Полный светодиодный: зеленый светодиодный. Полностью заряженный индикатор. Когда аккумулятор полностью заряжен. Он будет зафиксировано какое-либо движение. Включится, если выходной ток меньше 0,2a, когда заданный ток 2A. 10>.CHAR Светодиодный индикатор: индикатор зарядки. Он включается при зарядке. 5. Использование шагов: 1>. Как обычный понижающий модуль питания: 1,1>. Подключите правильное входное напряжение на входном терминале; 1,2>. Настройка '+' и ' - ' кнопок постоянного напряжения для установки выходного напряжения в соответствии с требованиями. 1,3>. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов. 1,4>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 1,5>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. 1,6>. Тестирование и использование (Е. g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. Тогда максимальный ток может быть только 2A при использовании этого модуля. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный выключен.) 1,7>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение. 2>. Как зарядное устройство: 2,1>. Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Это вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки. 2,2>. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA. 2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 2,4>. Проверьте выходное напряжение с помощью мультиметра и отрегулируйте '+' и ' - ' кнопки постоянного напряжения, чтобы убедиться, что выходное напряжение достигнет, чтобы потребовать плавающего напряжения зарядки. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V) 2,5>. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов. 2,6>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 2,7>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда. 2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку. 3>. Как мощный светодиодный драйвер постоянного тока: 3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 3,3>. Проверьте выходное напряжение мультиметром на выходной клемме и настройте кнопки '+' и ' - ' для установки выходного напряжения на максимальное рабочее напряжение светодиодный индикатор. 3,4>. Поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов. 3,5>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) 3,6>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током. 3,7>. Подключение светодиодный и тест. 6. Примечание: 1>. Выходное напряжение по умолчанию составляет около 5 В. 2>. Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае оно не будет работать нормально. 3>. Пожалуйста, нажмите кнопку ' - ' повторно, если нет выходного напряжения. 4>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. 5>. Пожалуйста, не делайте коротких выходов. 6>. Вход напряжение должно быть 0,5 V выше, чем выходное напряжение. 7>. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется серийный диод анти-обратного потока на входном положительном терминале. 8>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток. 9>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. 10>. Пожалуйста, понижайте выходную мощность, если модуль горячий. 11>. Модуля выходное напряжение и ток точность 0,1 V и 0.05A. 12>. Перед использованием ознакомьтесь с руководством и описанием. 7. Применение: 1>. Обычный источник питания; 2>. Зарядное устройство; 3>. Светодиодный источник питания; 4>. Дисплей напряжения прибора; 5>. Измерительный прибор; 6>. Испытание цепи; 7>. Преобразование мощности. 8. Посылка: 1>.1 шт. ZK-J5X 5А понижающий блок питания; 2>.1 шт 20*14*6 мм теплоотвод; 3>.2 шт. акриловая оболочка; 4>.4 шт. синяя крышка на пуговицах; 5>.4 шт. М3*15 мм медная колонна; 6>.4 шт. М3*8 + 6 мм медная колонна; 7>.8 шт М3*5 мм винт.
