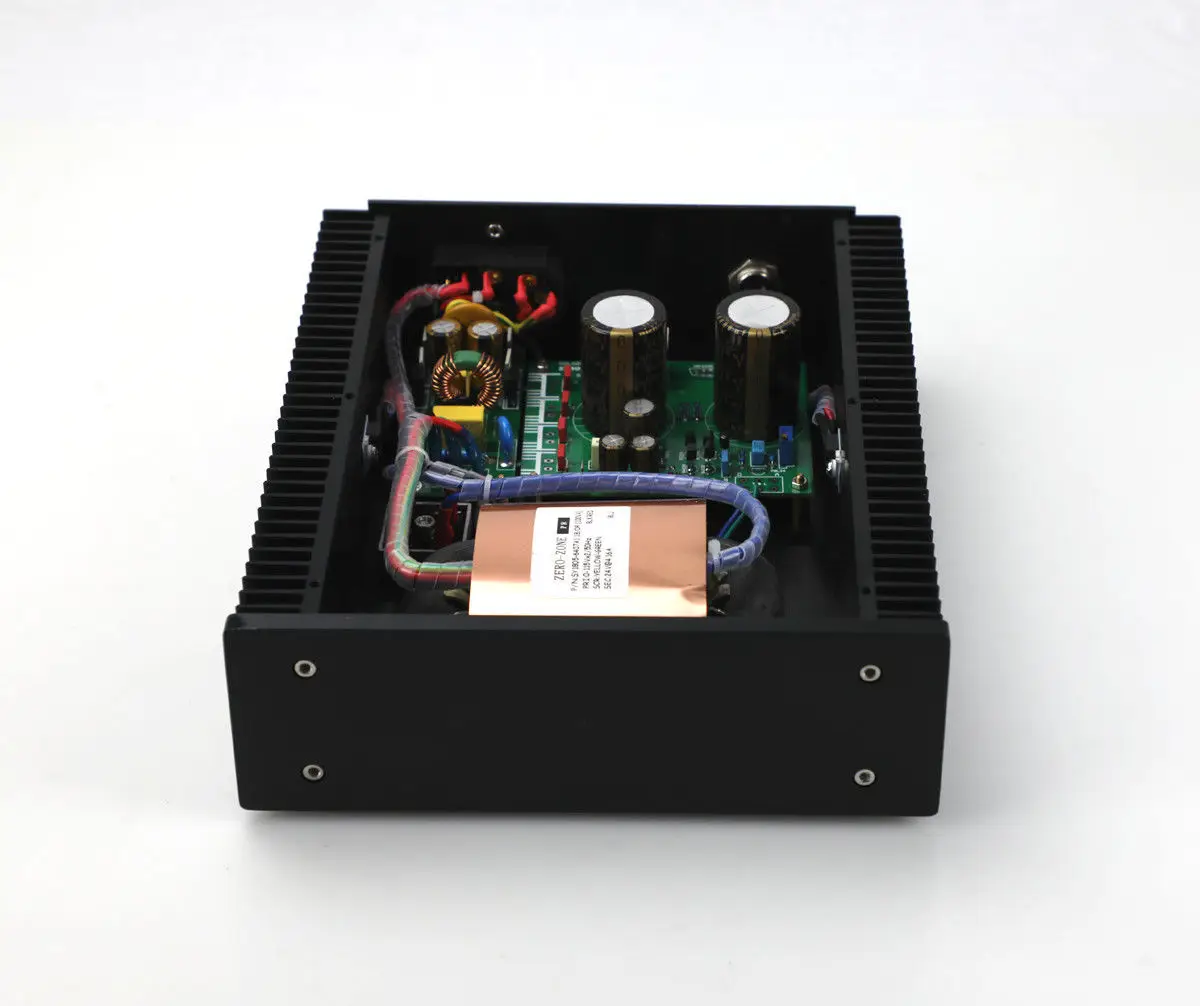

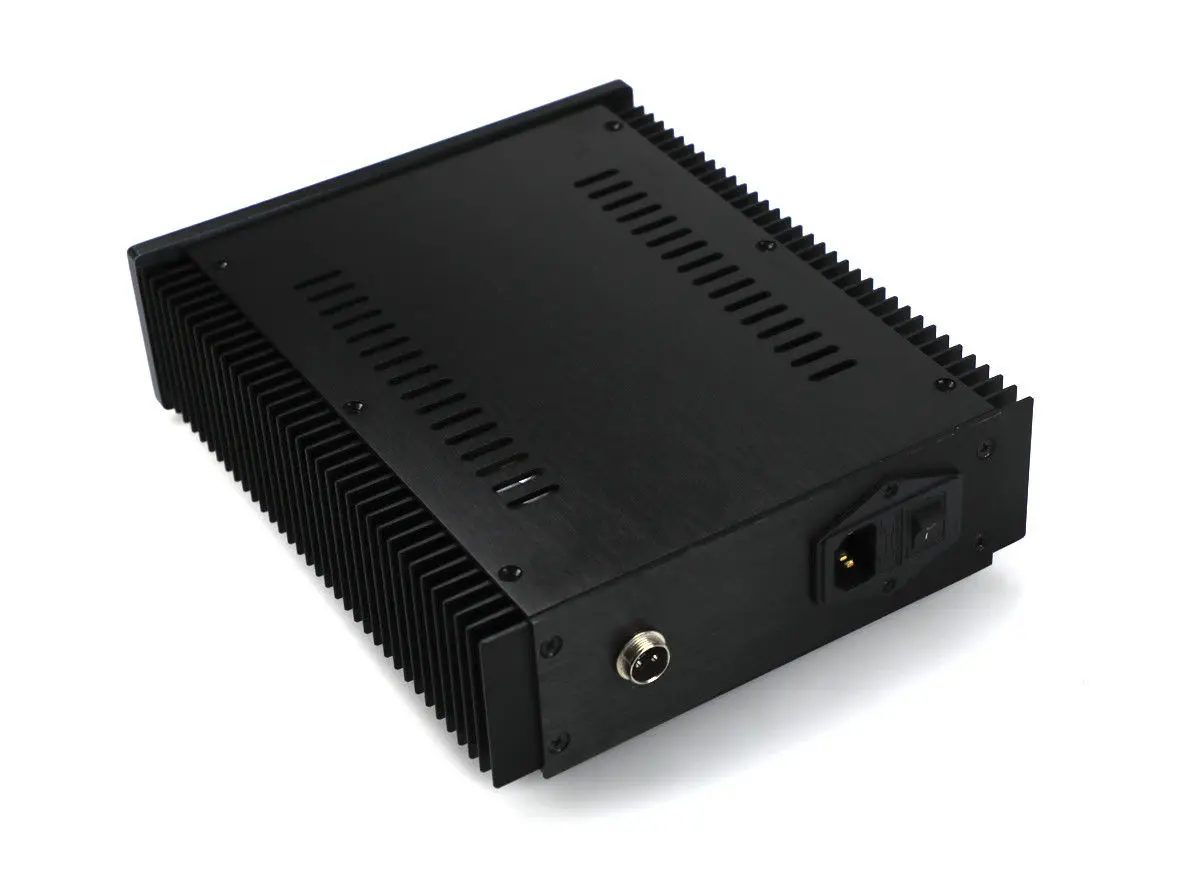

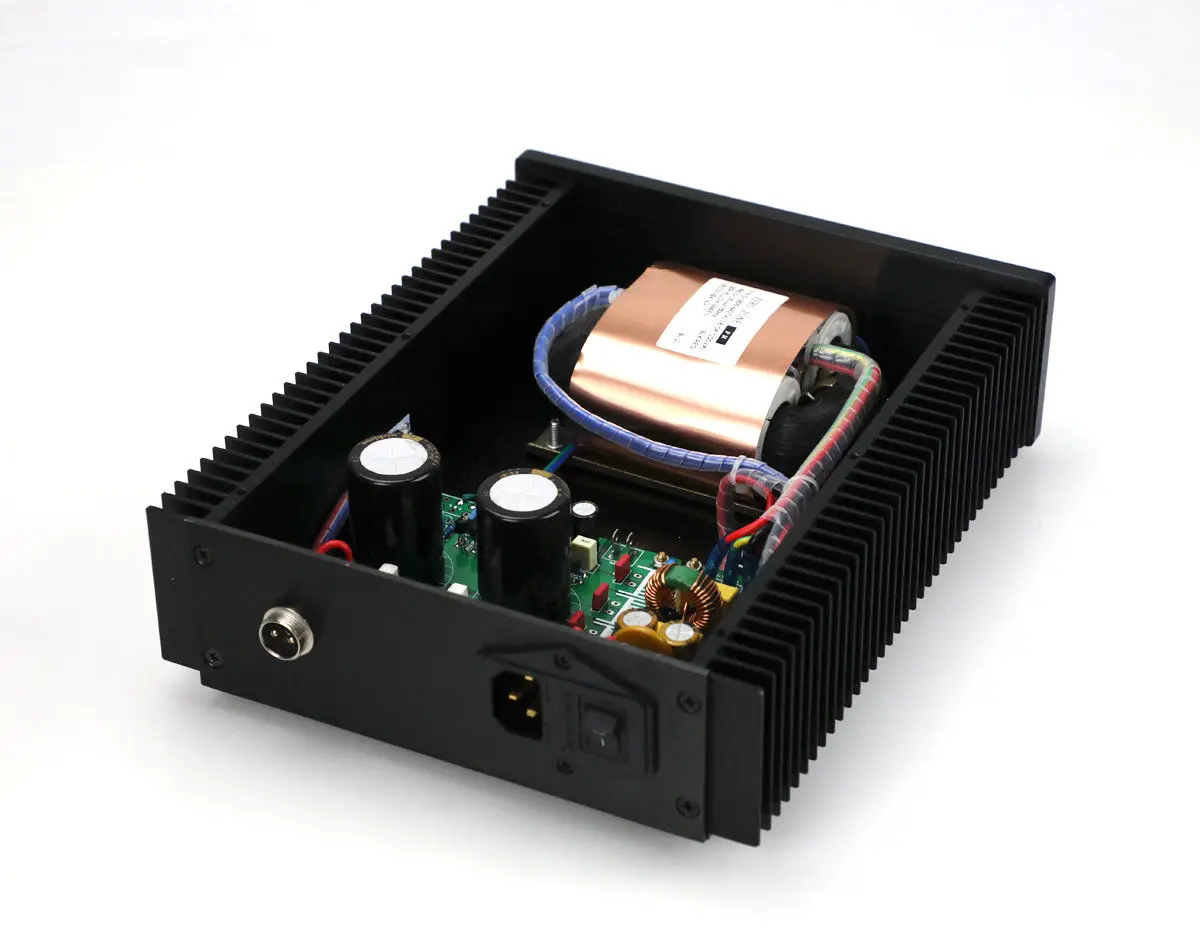

GZLOZONE высокопроизводительный Низкошумный R core трансформатор постоянного тока

RM7970291076529374

Рабочее напряжение: AC115V или AC230V на выбор

Передняя панель:Черный или серебристый на выбор

Выходное напряжение:DC15V 4.5A

Размеры:210 мм ширина X 70 мм Высота X 257 мм Глубина


Размер головки постоянного тока:Наружный диаметр 5,5 мм внутренний диаметр 2,5 мм (Совместимость с 5,5*2,1 мм разъем. Или если вам нужна другая вилка размера. Пожалуйста, свяжитесь с нами.)


Полярность мощности:Внутренний "+" внешний "-"

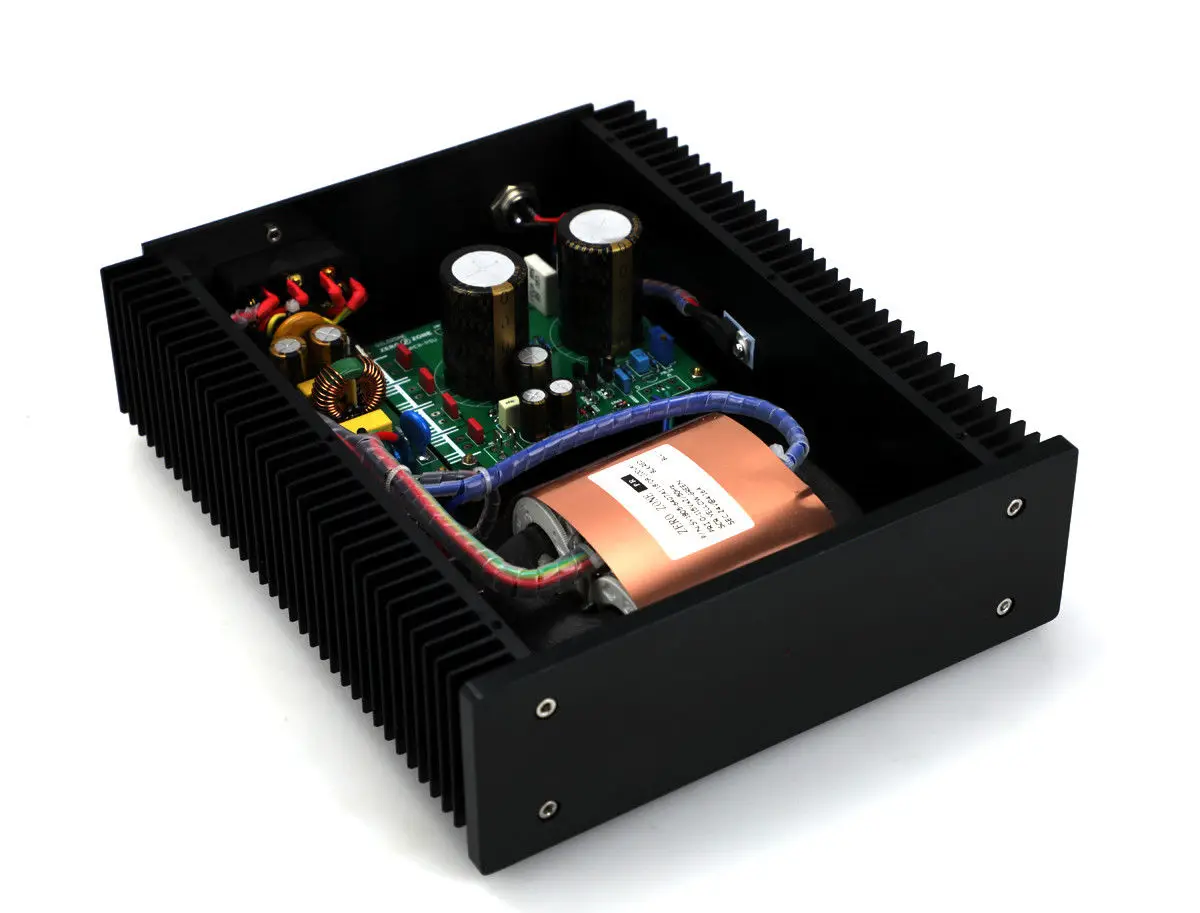

Основные материалы:

1: 100VA бескислородный медный R-type трансформатор
2: Nichicon 10000 мкФ/с алюминиевой крышкой, 50В основной фильтр конденсатор с алюминиевой крышкой
3: встроенный фильтр EMI
4: Позолоченное входное гнездо переменного тока
5: все алюминиевые шасси

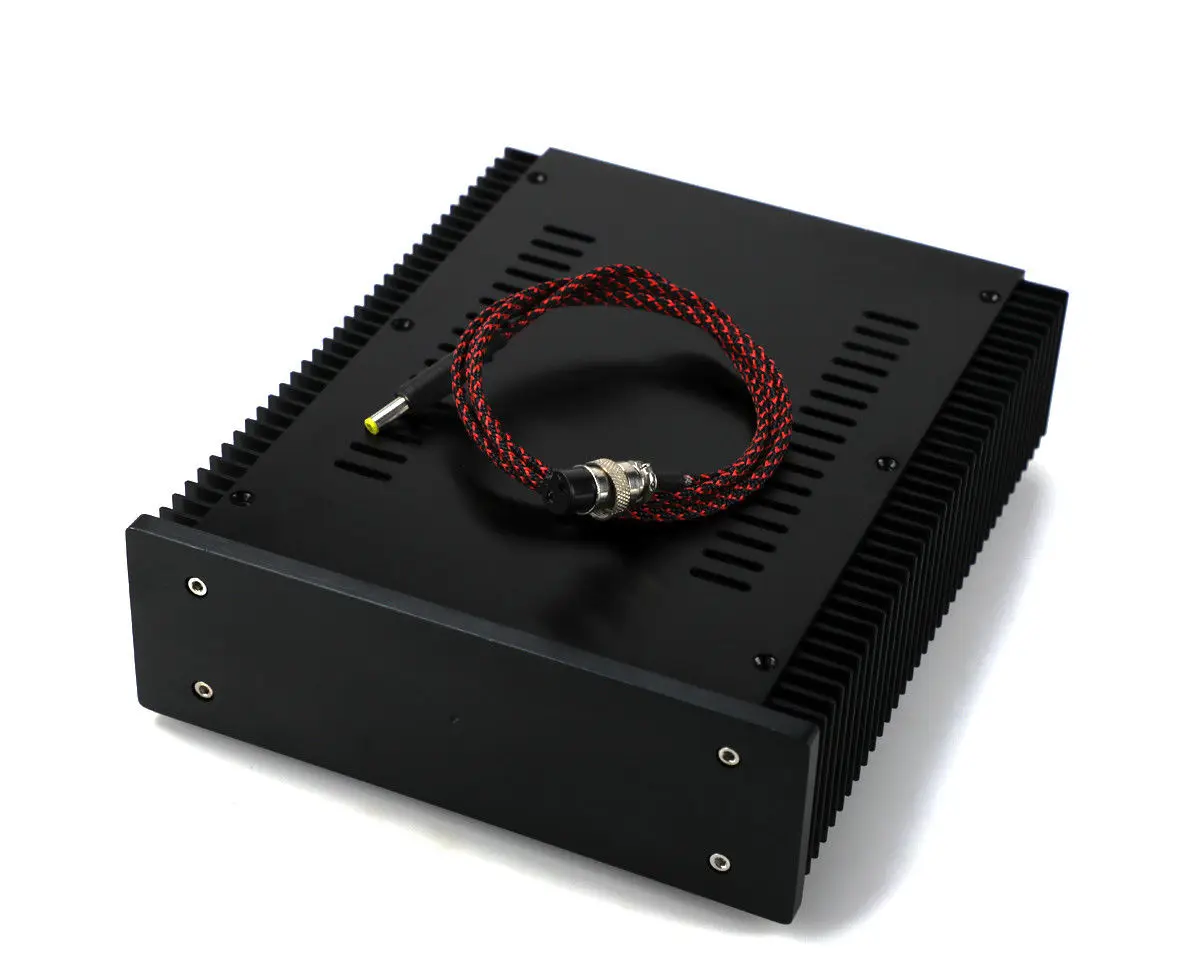

Посылка включает: ГотовыйDC15V 4.5A Линейный источник питания X 1


1,2 м тефлоновый серебряной проволоки выход DC кабель х 1 (5,5*2,1 мм)



По умолчанию не входит входной кабель переменного тока.

Если вам нужно другое напряжение и ток, мы можем принять заказ.

Технические характеристики

Дискретная топология.

Однопроходная, серия регуляторов.
Нет IC (Интегральные схемы) используются. Это позволяет полностью контролировать все рабочие точки и параметры для превосходной производительности.
Низкий уровень шума, высокий PSR

Источник постоянного тока питает Диод Зенера в качестве справки о стабильном напряжении. С фильтром нижних частот (с угловой частоты 1,6 Гц) предотвращает зенеровский шум от вводится в Усилитель ошибки. Это эффективная, но недорогая альтернатива дорогим характеристикам напряжения. Фильтр с низким проходом также обеспечивает мягкость запуска.
Выходной шум (выгружен) составляет менее 13 мкВ на выходе 24 В постоянного тока (измеряется с помощью тангентного LNMP (преусилителя для измерения низкого уровня шума) и Fluke 187 50000-count DMM в режиме ACmV). Выходной шум даже меньше, когда выходное напряжение ниже. Это намного лучше, чем шум IC регулятора на основе PSU, протестированного в одинаковых условиях.
Усилитель ошибки-это Дискретная реализация opamp с высоким коэффициентом усиления открытого цикла 102,5 дБ. Источник напряжения на Усилитель ошибки изолирован с емкостными мультипликаторами для увеличения его PSR (коэффициент отклонения источника питания). Это значительно улучшает характеристики линейного регулирования блока питания.
Дифференциальный усилитель с длинной парой с токовым зеркалом и источником постоянного тока формирует первый этап усилителя ошибки. Второй этап-это этап усиления напряжения (VAS), а также с нагрузкой источника постоянного тока. 3-й этап состоит из выходных устройств MOSFET power, настроенных как последователь источника.
Высоковольтные транзисторы MOSFET pass

Два параллельных высокотоковых, высоконадежных МОП-транзистора (по шкале 18А) служат транзистором «pass».
Высокий уровень тока обеспечивает очень высокую безопасность при повреждении от перегрузки по току.
Использование параллельных МОП делит тепловыделение, что упрощает тепловое управление. Встроенные радиаторы могут быть использованы, что позволит этому блоку питания до 1 а непрерывной (с гораздо более высокими пиковыми токами). Более устойчивые токи возможны при использовании больших радиаторов.
Отрицательный температурный коэффициент MOSFETs предотвращает повреждение термических условий, которые могут повредить обычные устройства BJT.
