Особенности:

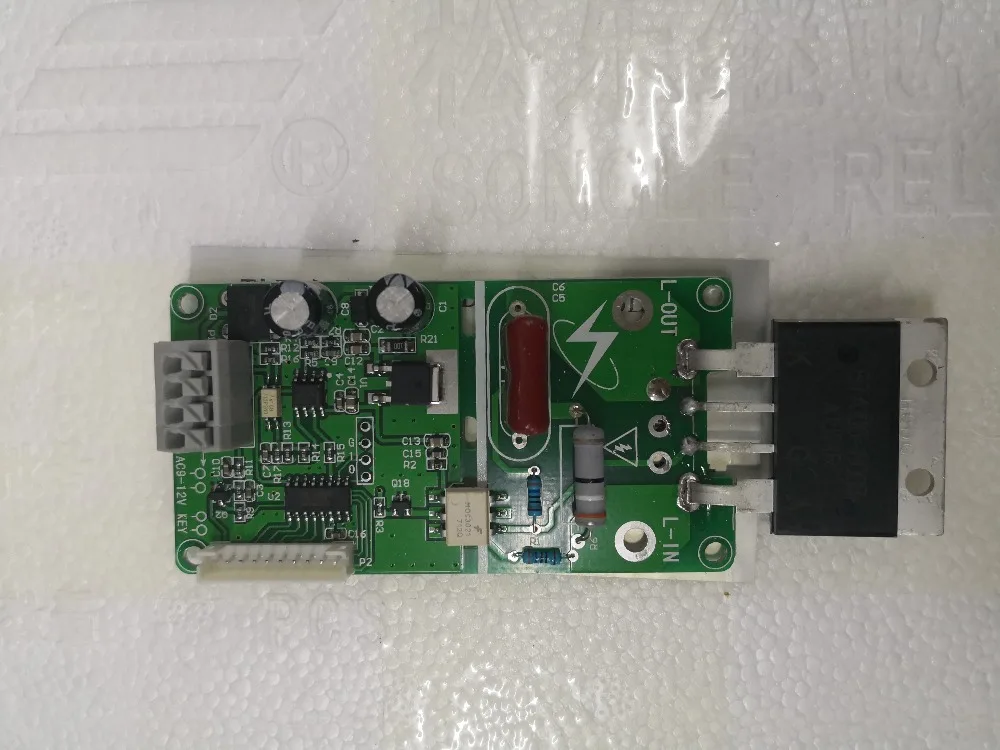

Модуль управления точечной сварки разработан для DIY или простая аккумуляторная машина для точечной сварки. Он в основном используется для одной батареи или группы батарей никелированный листовой сварочный аппарат, такой как 18650 литиевая батарея никелирование 0,15 и 0,2 мм стальной лист, 500 Вт трансформатор может быть сварен непосредственно. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелевого покрытия, должен быть соединен с достаточным трансформатором питания для сварки. В этот модуль входят основная плата и демонстрационная плата, дополнительно 40А и 100А двунаправленный кремниевый контрольный выпрямитель (SCR), не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.
I. Сфера применения:
1. DIY или простая аккумуляторная машина для точечной сварки разработки сварки.
2. Сварка одного аккумулятора или аккумулятора.

II. Функциональный обзор:
1. может быть установлен, чтобы сохранить последние операции, модуль двойной импульсный триггер, выключите любой комплект время запуска, вы можете изменить Двойной импульс для одиночный импульс пусковое устройство.

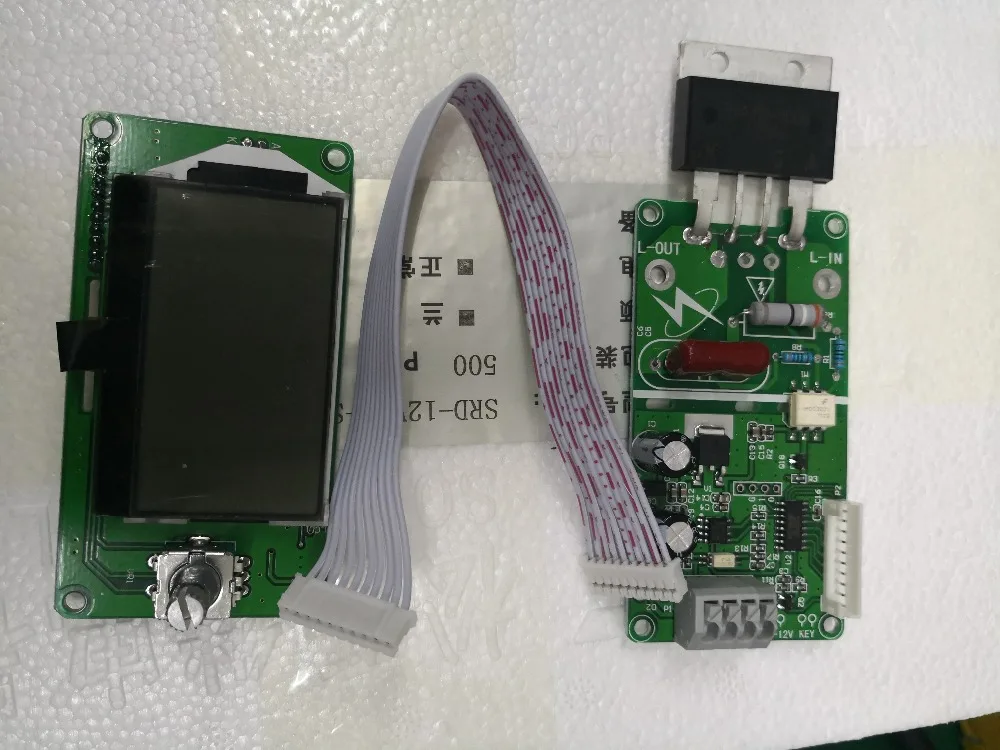

2. Основная плата и Рабочая панель дисплея разделены, и внешний корпус может быть гибко собран.

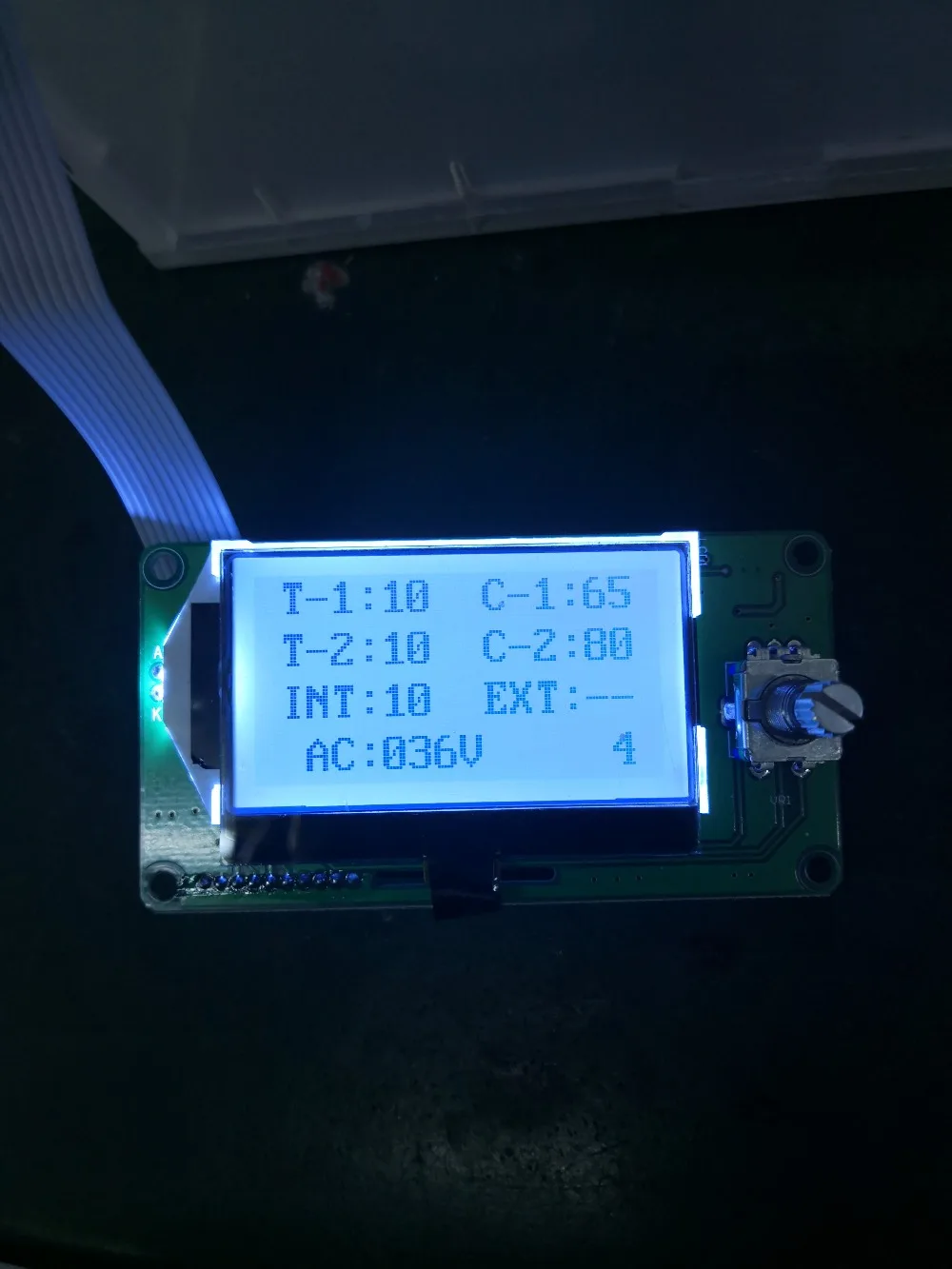

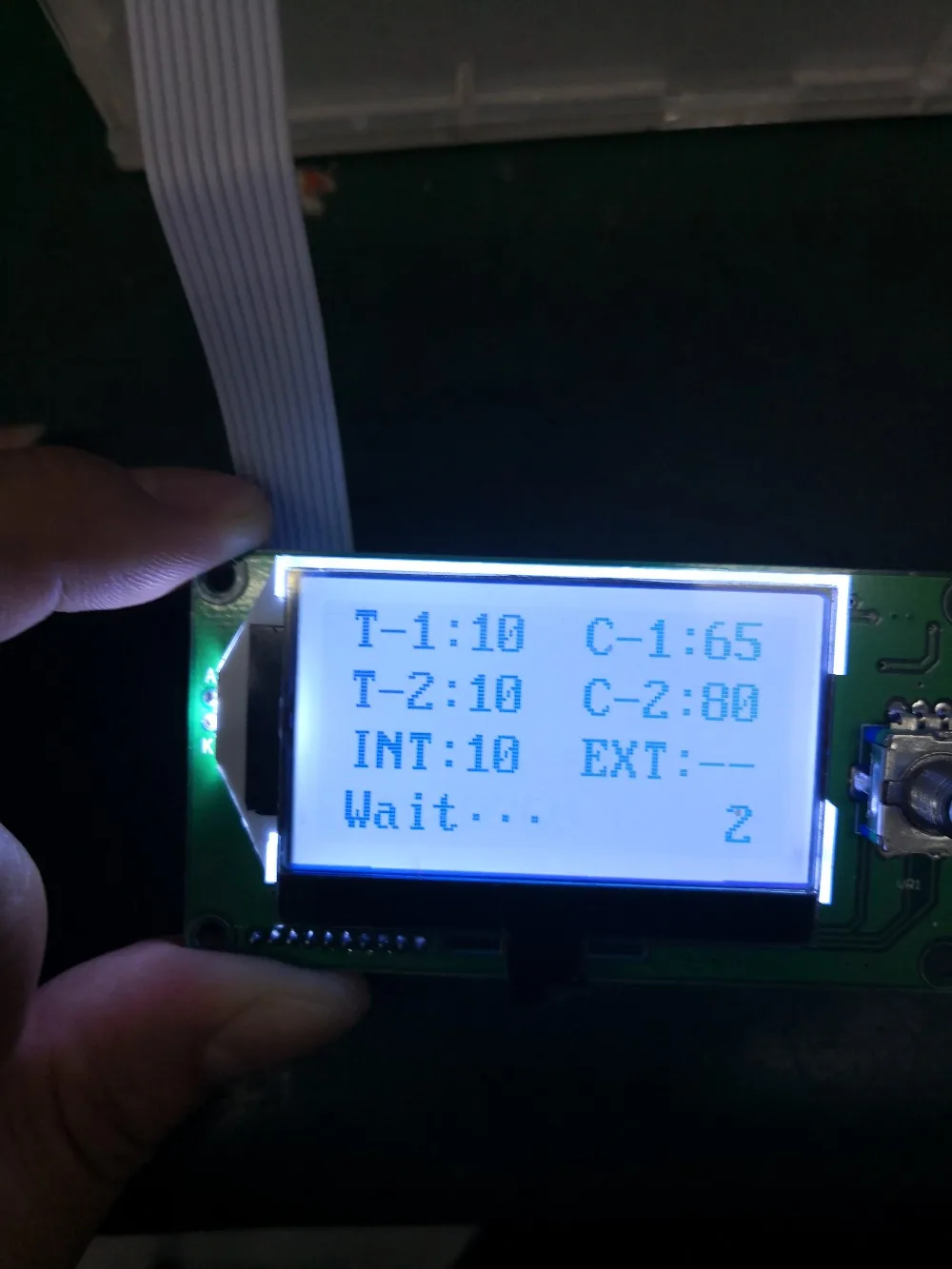

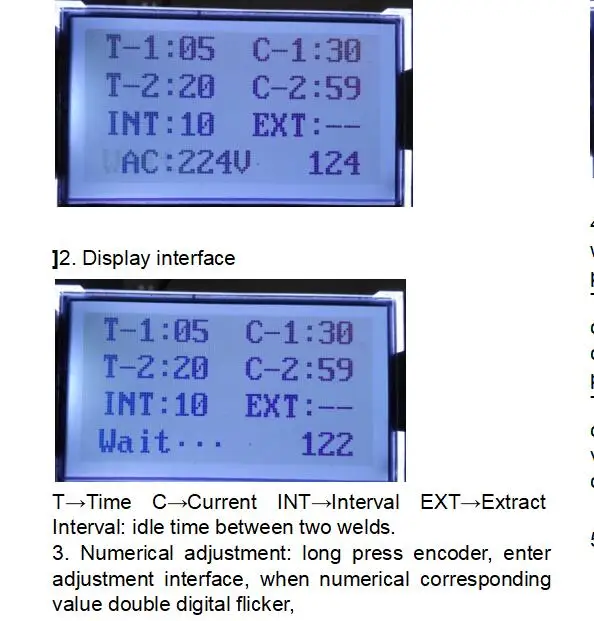

3. мультигруппа данных 12864 визуальный дисплей, интуитивно понятная работа, удобная, одиночная Регулировка параметров кодировщика может сделать работу простой и быстрой.
4. с компенсации напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, эффективное тепло сварки соответствует параметрам сварки, и точка сварки является равномерной.
5. с 0-9999 функцией подсчета сварки, с 5 групп параметров хранения образцов, можно хранить даже электрическую мощность выключена, количество wleding может быть замечено только на один взгляд.
6. время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.), время остановки между 2 сварочными швами 0-99 циклов (1 цикл 20 мс, например, интервал 50, это интервал 1 секунды.) регулируемая. Прочность сварки 30%-99% регулируется.
7. модуль может изолировать сильную и слабую электроэнергию оптическое соединение, а также разработать надежную цепь для обнаружения нулевых пересечений и обнаружения напряжения для обеспечения точного переключения фазы выпрямителя кремния (SCR), который может быть совместим с 40A-100A двунаправленный кремниевый контрольный выпрямитель (SCR).

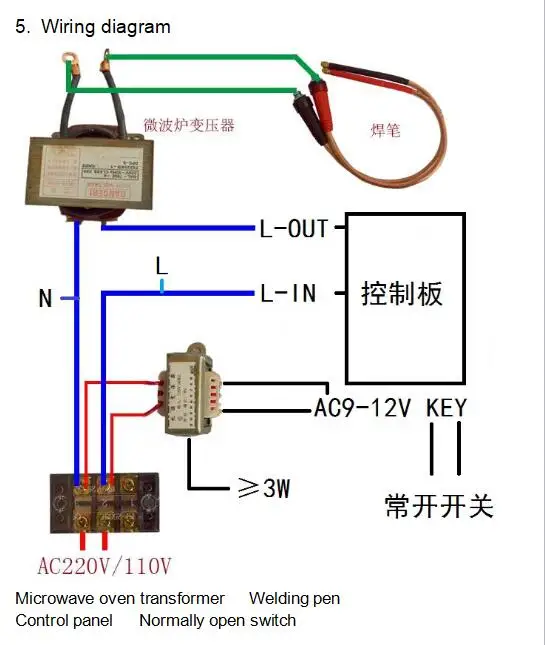

Вход питания переменного тока 8,9-12 В (с использованием трансформаторов переменного тока, других, таких как DC, может привести к нулевым сбоям в обнаружении, не может триггер.)
9. вход питания и внешний триггер принимает удобный и быстрый сварочный Бесплатный терминал, внешний триггер может быть разнообразен, например, обычный выключатель, ножной переключатель, внешний источник сигнала и т. д., программное обеспечение имеет антиблокировочное состояние, запуск до конца сварки, для одного круга. Например, переключатель педалей был затоптанен все время, может только триггер один круг.

III. метод использования:

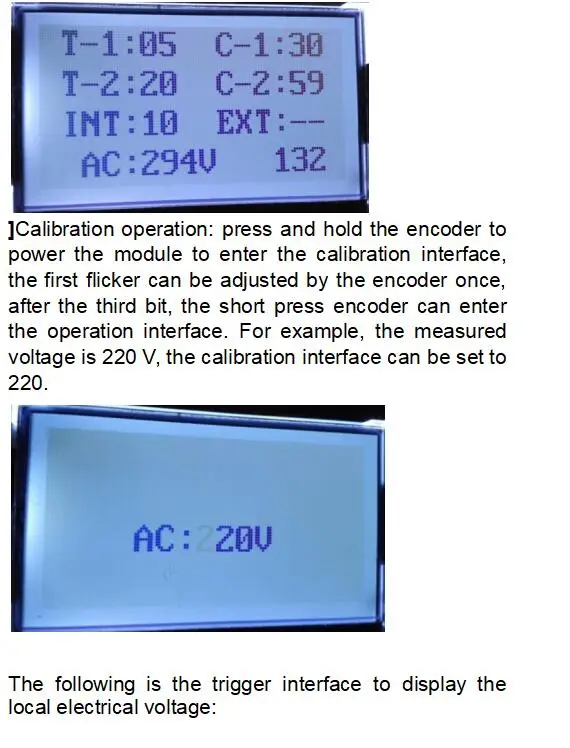

1. Напряжение калибровки
] Модуль имеет функцию компенсации напряжения сети, поэтому калибровка напряжения должна быть произведена, когда первая машина установлена, и в будущем, пока модуль силового трансформатора не заменен, нет необходимости повторять. Конечно, когда вы чувствуете, что напряжение дисплея неправильное и его можно откалибровать. Ниже приведены электрические напряжения, которые не откалиброваны и отображены во время работы:

IV. Меры предосторожности для использования
1. Этот модуль «сделай сам» должен иметь определенные сведения о электрике, если вы полный первокурсник, пожалуйста, обратитесь к знанию электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует внешний радиатор для отвода тепла.
2. Мощность движущейся нагрузки модуля зависит от мощности выпрямителя кремния (SCR). BAT41 (40A) может нести микроволновая трансформатор СВЧ-печи, BAT100 (100A) может нести два микроволновой трансформатор СВЧ-печи s, и рекомендуется один для петли трансформатора 100A.
3. Не знаете время сварки и мощность сварные детали, рекомендуется отрегулировать время и мощность сварки от малого до верхнего, чтобы избежать повреждения сварочной ручки.

V. причина неисправности и устранение неисправностей
1. Электропитание не соответствует фактическому напряжению электричества: Калибровка перенапряжения.
2. паяльное соединение не является безопасным или паянным: Отрегулируйте время и мощность сварки до достижения удовлетворительных результатов.
