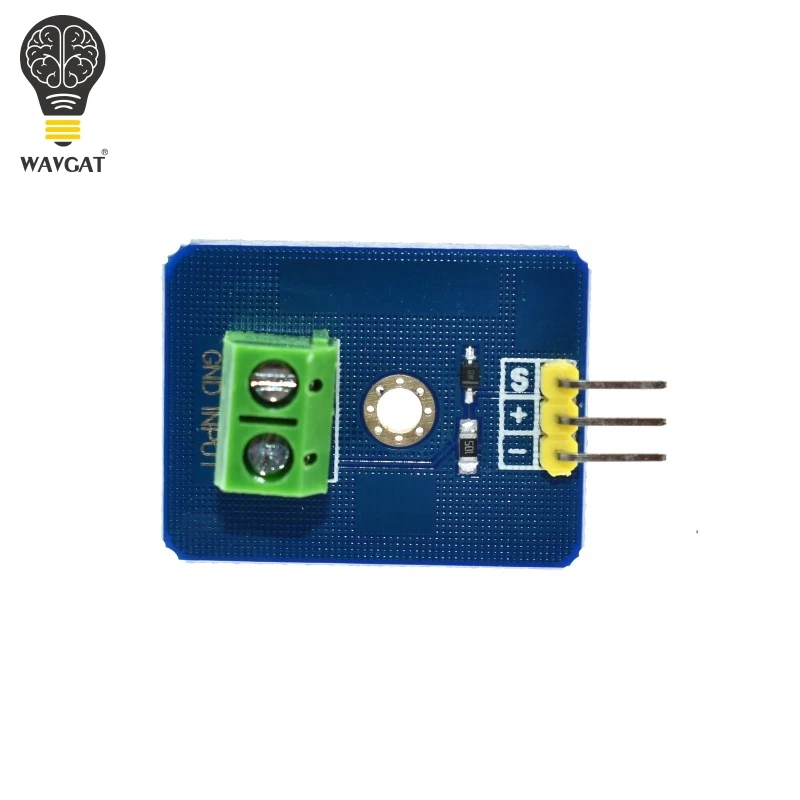

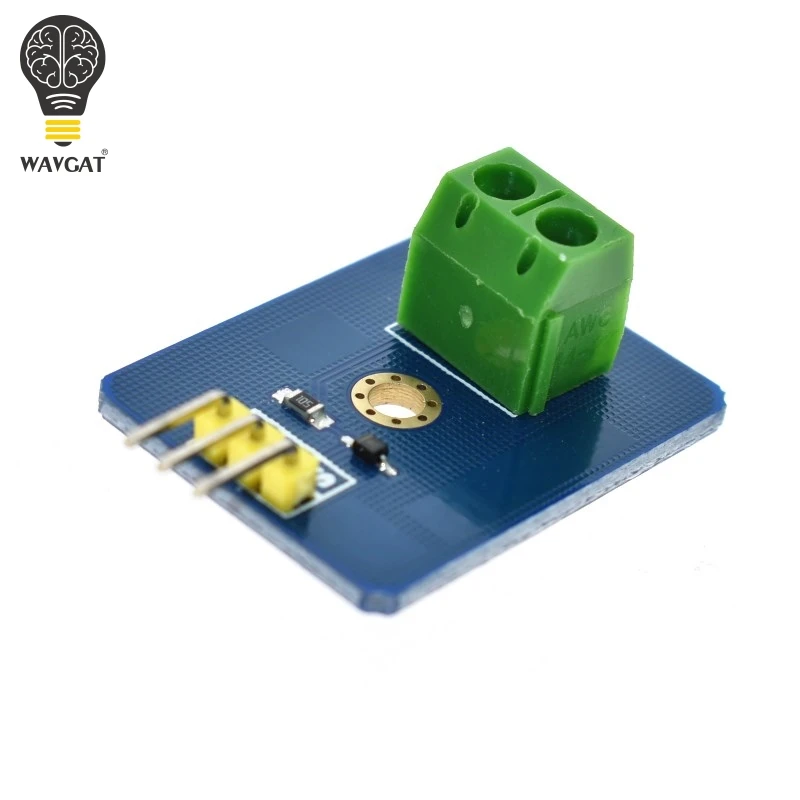

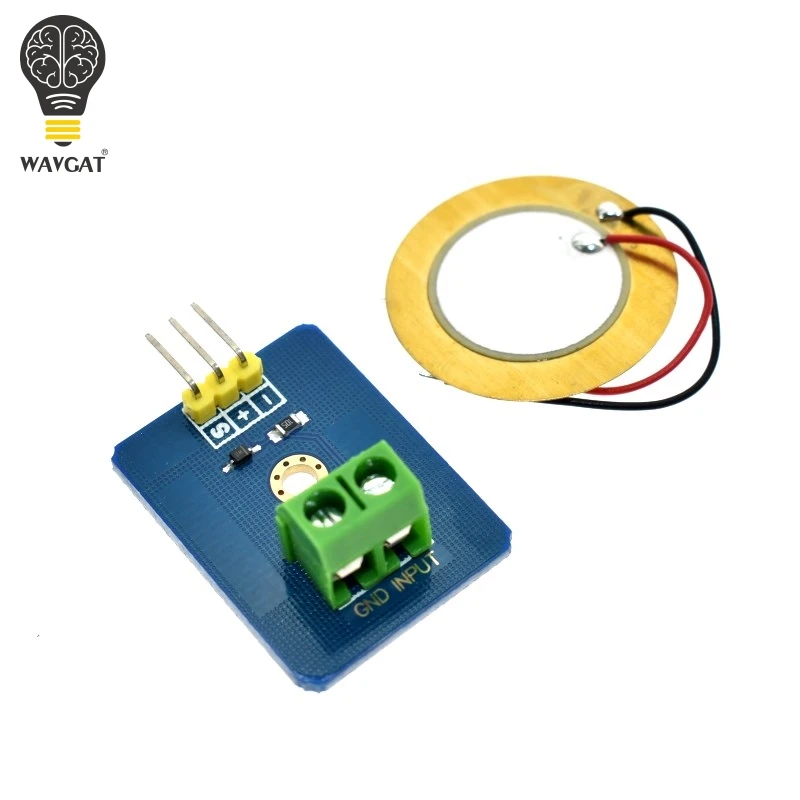

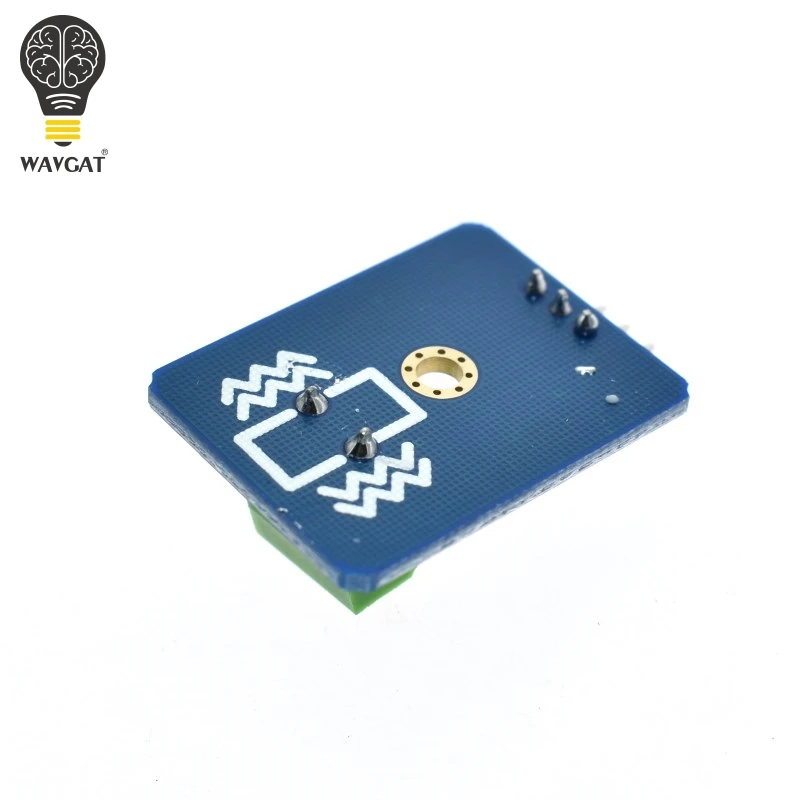

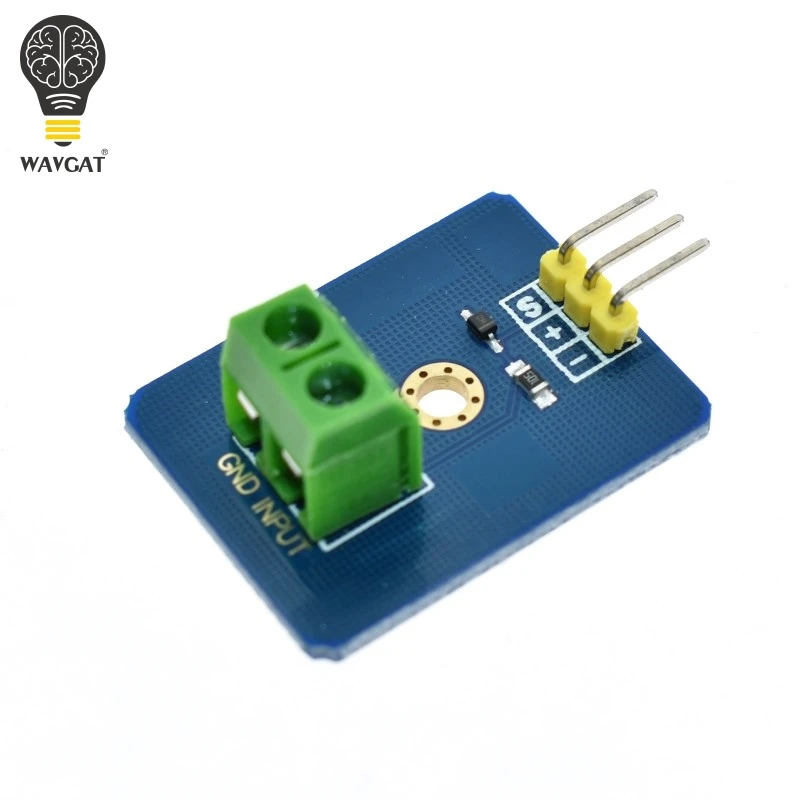

Аналоговый барабан WAVGAT пьезоэлектрический керамический датчик вибрации для arduino

Аналоговый барабан WAVGAT пьезоэлектрический керамический датчик вибрации для arduino

843

Введение

WAVGAT аналоговый пьезоэлектрический керамический вибродатчик на основе пьезоэлектрического керамического кристалла аналоговая Вибрация использует процесс антитрансформации пьезоэлектрической керамики, делая электрические сигналы вибрировать. Когда Пьезоэлектрический Керамический чип вибрирует, датчик сигнала терминала будет генерировать электрические сигналы. Датчик может использоваться с выделенным сенсорным экраном Arduino, а аналоговый порт Arduino может воспринимать слабые вибрационные сигналы, чтобы он мог работать с интерактивными работами, связанными с вибрацией, такими как электронная барабанная Интерактивная работа. Пожалуйста, подключите аналоговый керамический датчик вибрации к аналоговому порту контроллера Arduino UNO A0 в соответствии с процедуры, затем Соблюдайте выходное значение последовательного порта, когда степень вибрации отличается, он может реализовывать интерактивные работы, связанные с вибрацией.

Спецификация

Поставка Напряжение: 3,3 V 5V

Рабочий ток:<1 мА

Диапазон рабочих температур:-10 ° ~ + 70 °

Выходной сигнал: аналоговый сигнал

Код образца

Настройка пустоты ()

{

Serial.begin(9600); /Откройте серийный, чтобы установить скорость передачи данных для 9600bps

}

Пустая петля ()

{

Int val;

Val = analogRead(0); /подключите аналоговый пьезоэлектрический керамический вибродатчик к аналоговому интерфейсу 0

Серия. Печать ("вибрация");

Serial.println(val,DEC);/печать аналогового значения, считываемого через последовательный порт

Задержка (100);

}

Результат

Проводка в соответствии с приведенной выше схемой и сжигание кода, после включения, откройте серийный монитор, затем установите скорость передачи данных для 9600 и вибрируйте Керамический чип, как показано на диаграмме ниже.
