Модуль параметры:

Модель модуля: SZ-BT07CCCV-A

Наименование модуля:Модуль постоянного тока 1200W Boost

Модульный характер:Неизолированный модуль Boost (BOOST)

Вход Допустимое напряжение: постоянный ток10-60 в (прямой вход 10-60 в без перемычки выбора напряжения)(Обновлено 2016/5/15)

Вход ток:2If 0 A (макс.) превышает 15A, пожалуйста, добавьте вентилятор для рассеивания тепла.(Входной ток может достигать 25А, когда входное напряжение тепловыделения вентилятора составляет 12-24 В)

Статический ток срабатывания:15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, тем выше будет статический избыточный ток)

Выход напряжение:12-83 в постоянно регулируется (выход по умолчанию регулируется до 19 в для отгрузки, если вам нужно отрегулировать другие значения напряжения, пожалуйста, объясните. Если есть покупатели мультиметров, они могут настроить себя.

12-83 в фиксированный выход (для покупателей из партии)

Выход ток:18Если максимальная мощность превышает 10 А, пожалуйста, усиливайте тепловыделение (связанное с входным и выходным перепадом давления, чем больше дифференциальное давление, тем меньше выходной ток).

Постоянный ток диапазон:0,5-18A (+/-0.3A)

Входное анти-обратное соединение:Да(150A power MOS анти-люфт)

Система защиты при низком уровне заряда аккумулятора:Да(9-50 в регулируется)

Рабочая температура:-40 ~ + 85 градусов (повышается, если температура окружающей среды слишком высока)

Рабочая частота:150 кГц

Эффективность преобразования:92%-97%(Эффективность связана с входом, выходным напряжением, током и перепадом давления. Низкое дифференциальное давление и высокая эффективность)

Вход защита от избыточной силы тока:Есть (вход более 25 А, автоматическая защита, блок питания не повышает)

Защита от короткого замыкания:Есть (вход 30A предохранитель)Двойная защита от короткого замыкания, безопасная в использовании.

Защита обратного подключения на входе:Есть (150A power MOS транзистор анти-люфт.Может быть изменен в течение длительного времени)

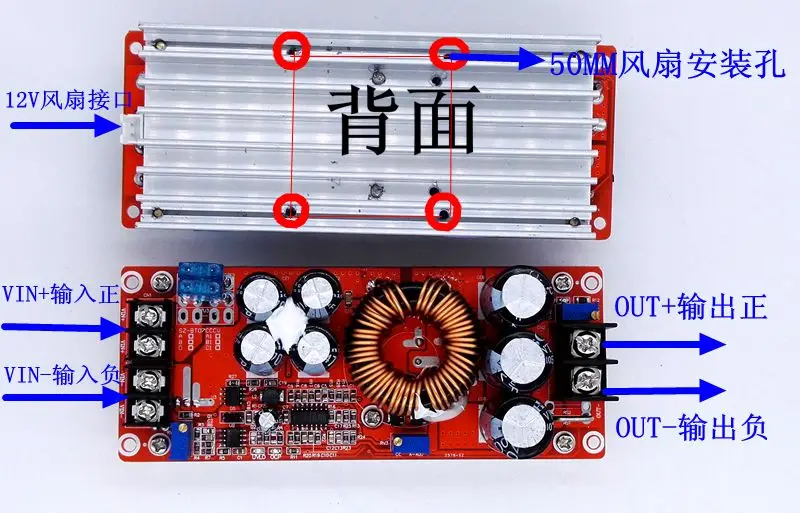

Установка режим:43 мм медная опора

Режим подключения:Соединительный терминал(Пожалуйста, используйте провод из чистой меди с высоким током)

Размер модуля:Длина 130 мм, ширина 52 мм и высота 53 мм

Модуль одиночный вес:300 грамм

Выход мощность:=Входное напряжение * 20A, например: вход 12 В * 20A = 240 Вт вход 12 В максимальная мощность 240 Вт

Входное напряжение * 20A, например: вход 24 в * 20A = 480 Вт, т. Е. Вход 24 В, максимальная мощность 480 Вт.

Примечание: Максимальная мощность при 12 В составляет 240 Вт, 480 Вт при 24 В и 720 Вт при 36 В.

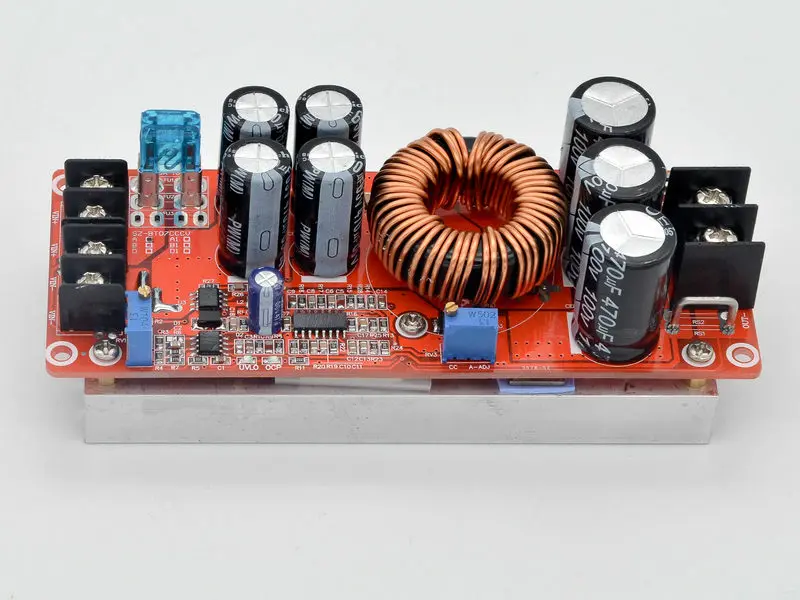

Четыре с алюминиевой крышкой, 63В/470 мкФ высокочастотное низкое сопротивление электролитические конденсаторы и три фазы 100/470 мкФ электролитические конденсаторы используются для источника питания. 33 мм супер-высокой мощности включают в себя: ферросилиций-алюминиевый магнитное кольцо наматывается рядом с тремя 1,2 мм чистого медного провода, чтобы предотвратить защита от превышения температуры магнитное насыщение под высоким током. Используйте алюминиевый радиатор 116 мм * 58 мм * 14 мм для нагрева тепла. И радиатор имеет 5015 вентилятор (5 мм * 5 мм * 15 мм) положение монтажного отверстия; Выходное напряжение и ток импортного чипа управления питанием постоянно регулируются. Что более важно, цена не дорогая. Нет второй модели Taobao для сбора таких аутентичных материалов.

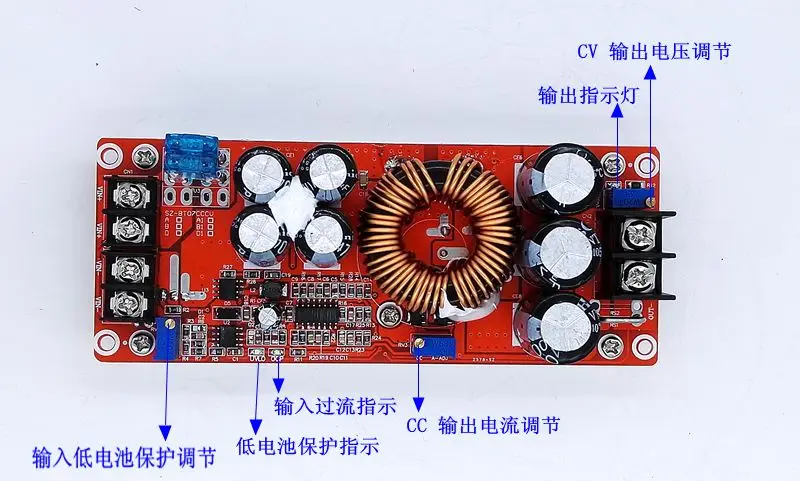

Выходное напряжение/регулирование выходного тока/регулирование низкого заряда батареи

Напряжение регулирования:В чехол питания без нагрузки Отрегулируйте выходной терминал одним словом отверткой-ldquo; V-ADJ» потенциометра (показан выше) по часовой стрелке и против часовой стрелки. Из-за большой емкости выхода, ответ будет медленнее, когда выходное напряжение будет изменено от высокого напряжения до низкого напряжения. Диапазон Регулировки Инструмента меньше. (Выходное напряжение по умолчанию регулируется до 19 в для отправки. Если нам нужно отрегулировать другие значения напряжения, пожалуйста, укажите или оставьте сообщение.
