1. Описание:

Модуль ZK-TR100 использует новейшую технологию беспроводной передачи 2,4G. Стабильная и надежная работа, большое расстояние связи и высокая защита от помех. Он подходит для разработки и применения игрушек, модельных самолетов и других продуктов. Таких как дифференциальное инженерное транспортное средство, землеройное транспортное средство, танк, лодка с дистанционным управлением и трековый робот.

2. Особенности:

1>. Интегрированный модуль трансивера

2>. Большое расстояние связи

3>. Ультрамаленький Размер

4>. Низкое энергопотребление

5>. Защита от помех

6>. Двигатель с удельной дифференциальной скоростью

3. Параметры:

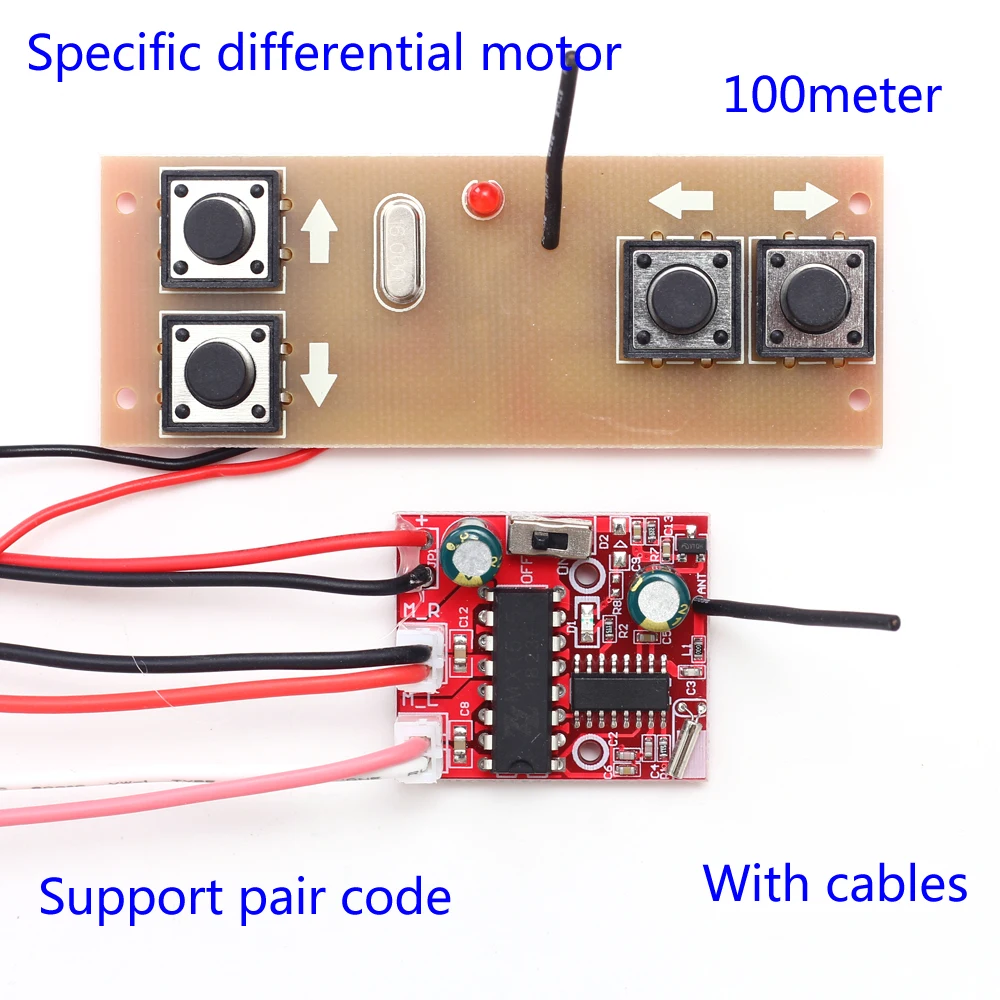

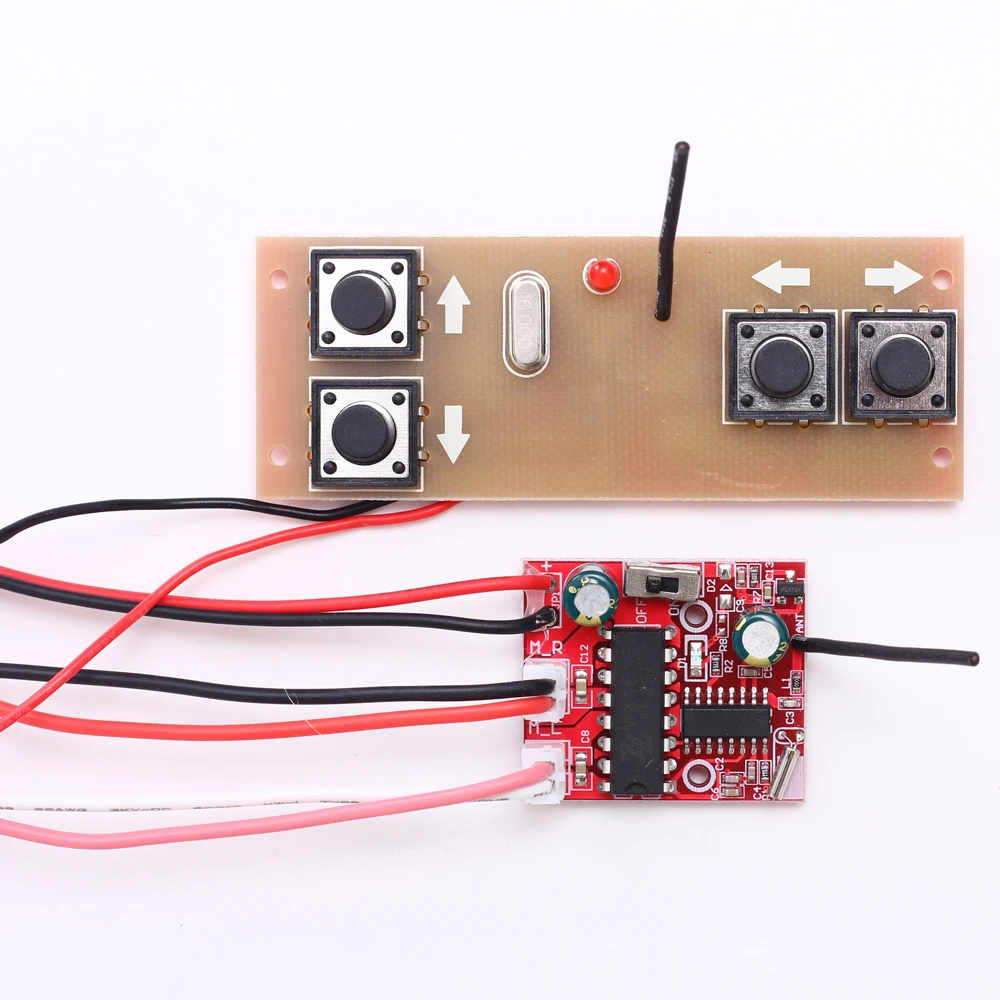

1>. Название продукта: ZK-TR100 DIY 2,4G 4-канальный модуль беспроводного приемопередатчика

2>. Номер товара: ZK-TR100

3>. Рабочее напряжение передатчика: постоянный ток 2,2 В ~ 4,5 в

4>. Рабочее напряжение приемника: постоянный ток 3,6 В ~ 9 В

5>. Расстояние связи: около 100 метров

6>. Частота связи: 2,4 ГГц

7>. Ток привода: 2A (макс.)

8>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

9>. Диапазон рабочей влажности: 0%-95% RH

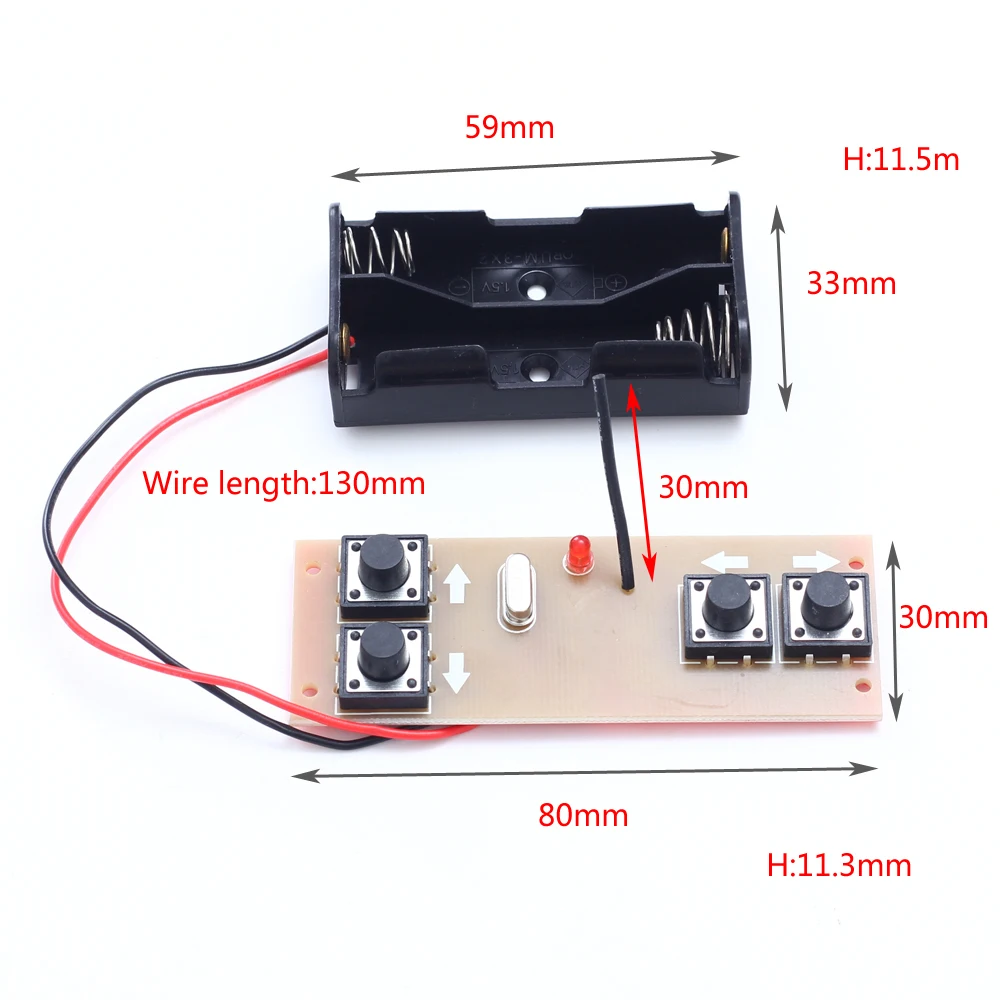

10>. Размер трансмиттера: 80*30*11,3 мм

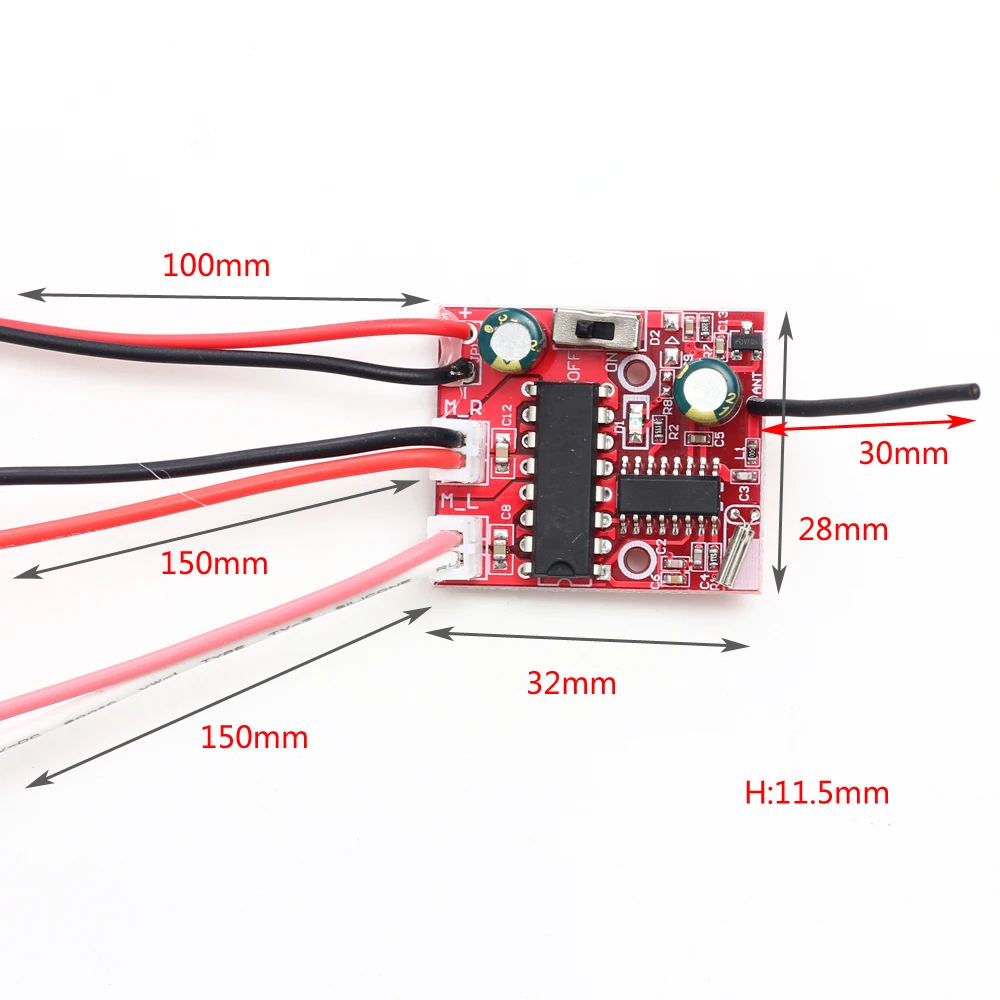

11>. Размер приемника: 28*32*11,5 мм

12>. Батарейный отсек: 59*33*15 мм

4. Описание кнопки:

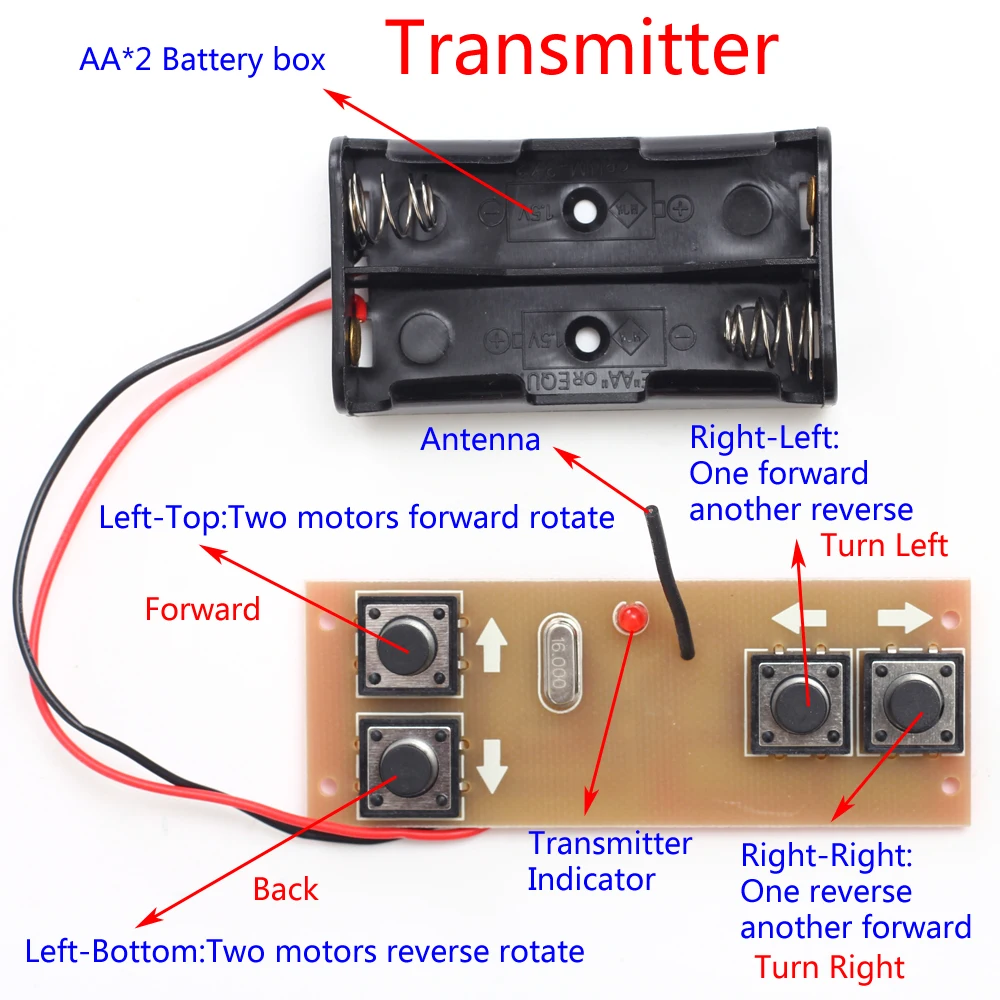

1>. Кнопка слева-сверху на передатчике: два двигателя будут вращаться вперед при нажатии. Носитель вперед.

2>. Кнопка слева-внизу на передатчике: два двигателя будут обратно вращаться при нажатии. Носитель обратно

3>. Кнопка справа-слева на передатчике: один двигатель будет вращаться вперед, а другой-обратно вращаться при нажатии (не может управлять серводвигателем). Поворот носителя налево.

4>. Кнопка справа-справа на передатчике: один двигатель будет обратно вращаться, а другой вращаться вперед при нажатии (не может управлять серводвигателем). Носитель поворачивает направо.

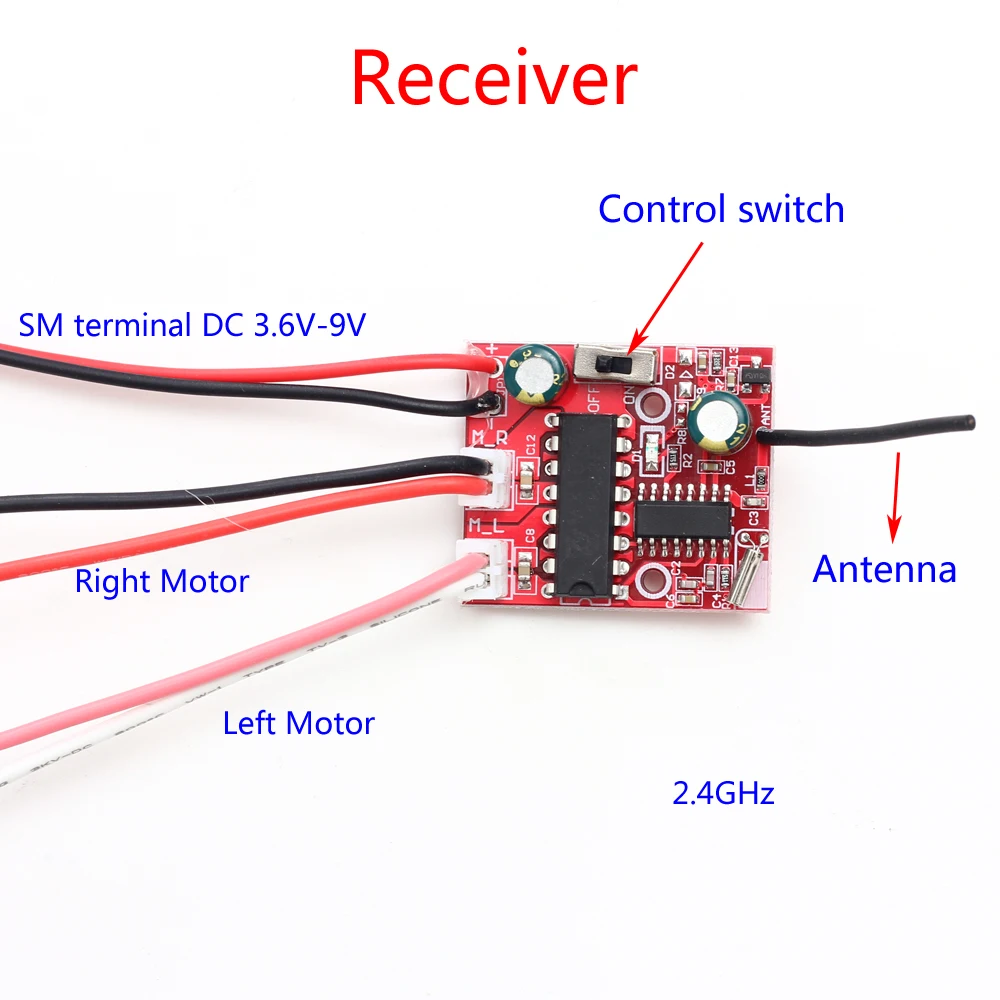

5>. Включение приемника: переключатель управления питанием.

Примечание: только для двигателя, который может поддерживать дифференциальный контроль скорости, такой как двигатель 380. Он не может подключаться к серводвигателю!

5>. Код пары:

1>. Удерживайте одновременно нажмите кнопку слева-внизу и справа-вправо перед включением питания.

2>. Он переходит в режим сопряжения, когда светодиодный индикатор мигает после включения питания (автоматически выходит из режима сопряжения, если не работает в течение 15 секунд).

3>. Включите питание для приемника.

4>. Сопряжение успешно выполнено, если светодиодный индикатор как на передатчике, так и на приемнике мигает три раза.

Примечание: один передатчик может сопрягать с большим количеством приемников. Но он может просто сопрягать один в одно и то же время. Пользователь нуждается в повторном питании для следующего сопряжения.

6. Использование шагов:

1>. Выключите переключатель на приемнике.

2>. Подключите два двигателя постоянного тока, таких как 380 двигатель к приемнику.

3>. Подключите правильное рабочее напряжение как для передатчика, так и для приемника.

4>. Включите переключатель на приемнике.

5>. Отрегулируйте кнопки на передатчике для управления двигателем.

7. Примечание:

1>. Только для двигателя, который может поддерживать дифференциальный контроль скорости, например, двигатель 380. Он не может подключаться к серводвигателю!

2>. Не подходит для обычных игрушечных автомобилей.

3>. Положительный и отрицательный источник питания не может быть обратным. Иначе модуль будет поврежден.

4>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

8. Применение:

1>. Дифференциальный инженерный автомобиль

2>. Игрушечный экскаватор

3>. Игрушечный танк

4>. Игрушечная лодка с дистанционным управлением

5>. Боевой корабль игрушка

9 посылка

1>.1 шт. ZK-TR100 передатчик с антенной;

2>.1 шт. ZK-TR100 приемник с антенной и проводом питания;

3>.1 шт. Батарейный блок АА * 2 с проводом;

4>. 2шт. 2,0 мм 2П проволока;
