GZLOZONE DIY FET класс усилитель комплект база на HA5000 L12 1|Усилители мощности| |

RM7970291076556840

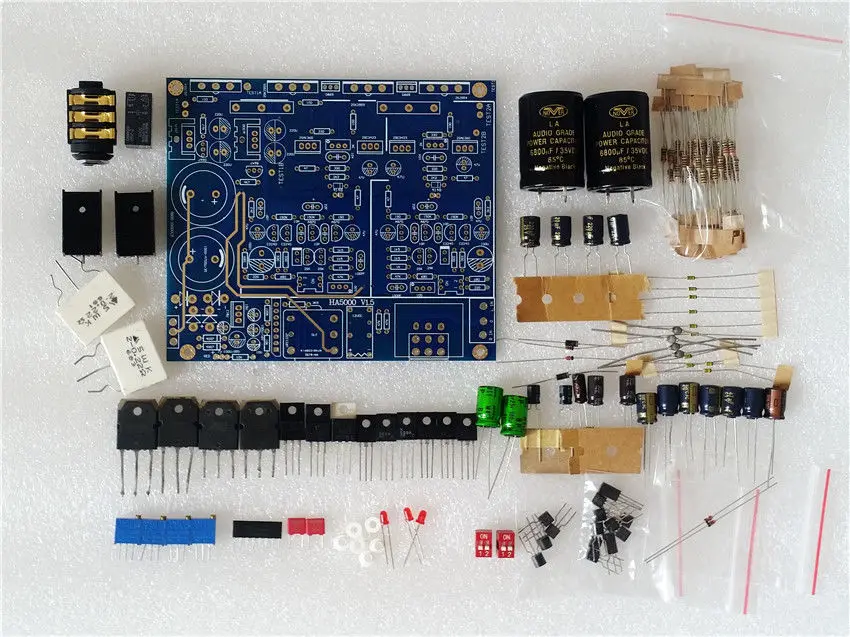

Тип 1: только комплект наушников. Не включает АльпыПотенциометр. (комплект должен самостоятельно припаять его) Тип 2: НаушникиКомплект amp + АльпыПотенциометр (В комплекте нужно самостоятельно припаять его) Тип 3: сборка и тестирование Плата усилителя для наушников, Не включает Альпы Потенциометр   Тип 4: Сборка и тестирование Плата усилителя для наушников + АльпыПотенциометр

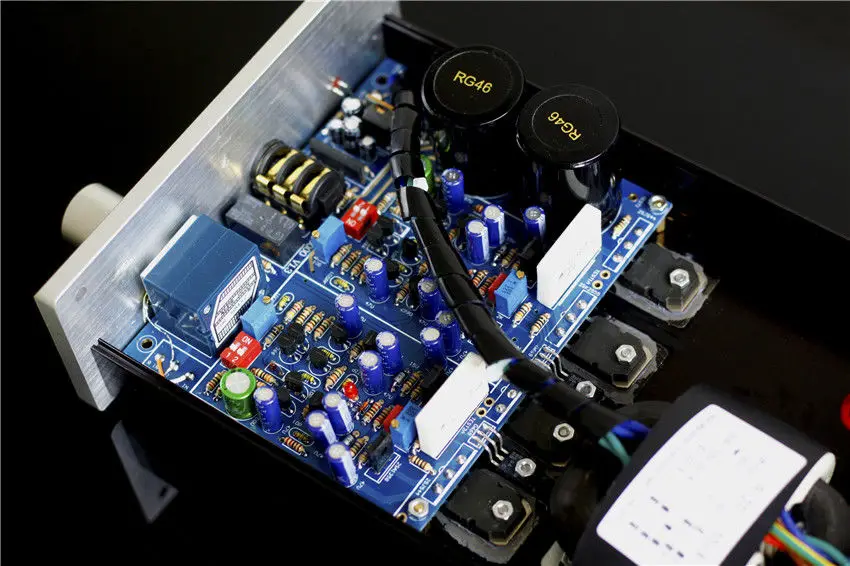

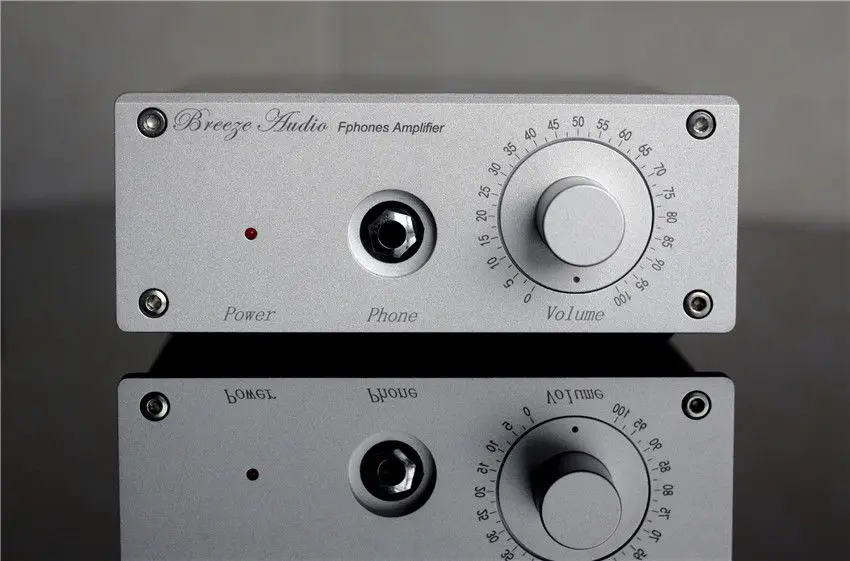

Тип 5: полный набор DIY. (включает комплект amp + Альпы Потенциометр + чехол + трансформатор + RCAs). Включает все Необходимые детали для созданияПолный amp. (Это будет нужно yousself ко всем компонентам. Чехол PCB и трансформатор исправить отверстие. ТРАНЗИСТОР все нужно самостоятельно, чтобы просверлить его)
        Этот усилитель для наушников основан на японском AT-HA5000, с использованием Toshiba FET 2SK370 в качестве одного дифференциального входа, и высокой мощности FET K2955 J554 в качестве выхода, работает в состоянии класса А, С теплым и нежным чувством слуха, типичным для машин класса А. В то же время его ультра-низкое выходное внутреннее сопротивление обеспечивает лучший контроль и переходную передачу, а низкая частота очень полная и гибкая. Тон лучше, чем некоторые Ампер с BUF и BUF, и K701 HD650 имеет хороший эффект. Плата усилителя работает AC15V-0-AC15V напряжения
Сопротивление нагрузки 16-600 Ом
Чувствительность 1,1 В/50 000 Ом
Максимальная выходная мощность
2400 МВт + 2400 МВт (нагрузка 16 Ом)
1 200 МВт + 1 200 МВт (нагрузка 32 Ом)
600 мВт + 600 мВт (нагрузка 64 Ом)
65 МВт + 65 МВт (нагрузка 600 Ом)

Входное сопротивление: 47 кОм
Частотные характеристики: 10 Гц-35 кГц
Отношение сигнала для шума: >90 дБ @ усиление 6 дБ
Выходное сопротивление: линейный выход 0,2 Ом
  Частотная характеристика5 ~ 200000 Гц
Размер печатной платы: 106 мм * 103 мм   Размер Чехла: 155*60*261 мм   Тип 5: трансформатор может подключаться как 115В или AC230V вход.

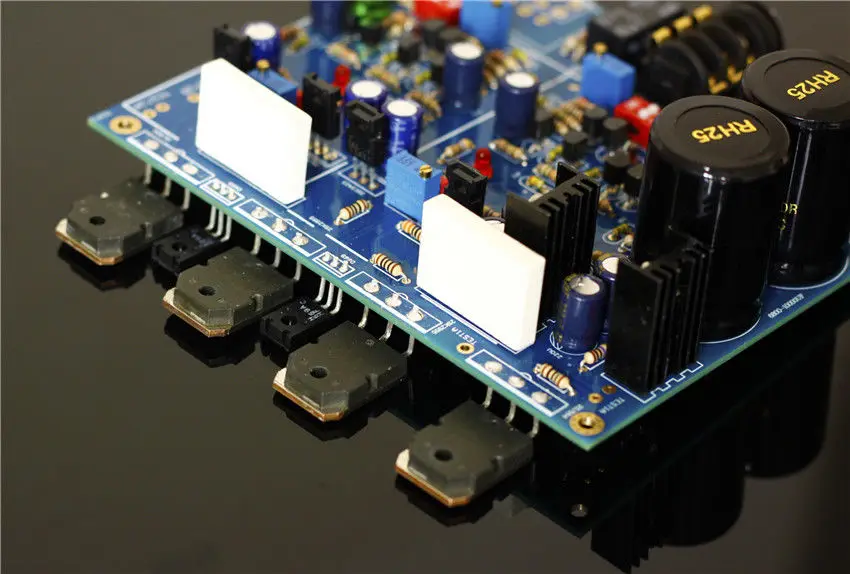

    Использование Toshiba 2SK370 FET в качестве одного дифференциального входа, звукаОчень деликатный,K2955 J554 мощность FET как выход, низкая частота очень полная,Очень гибкий.

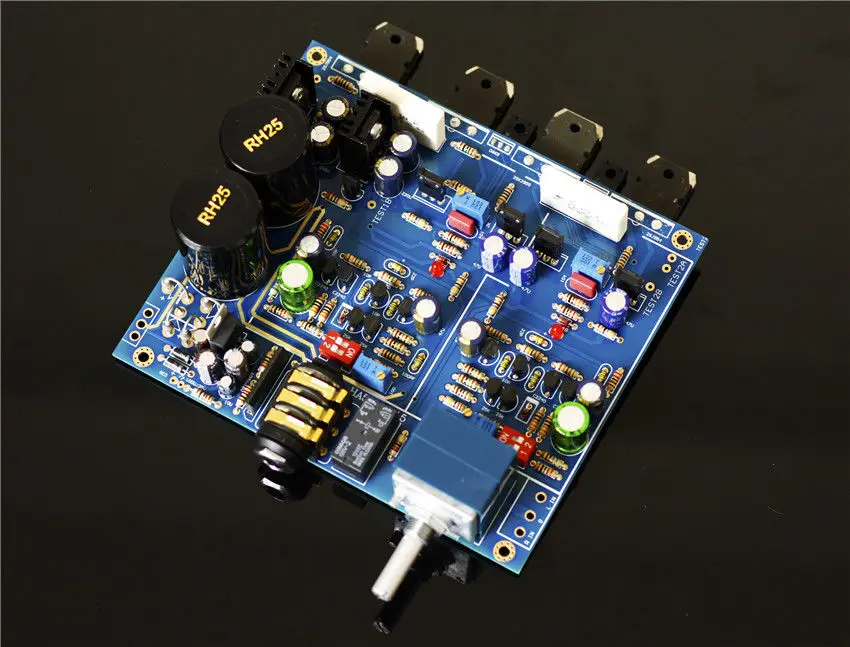

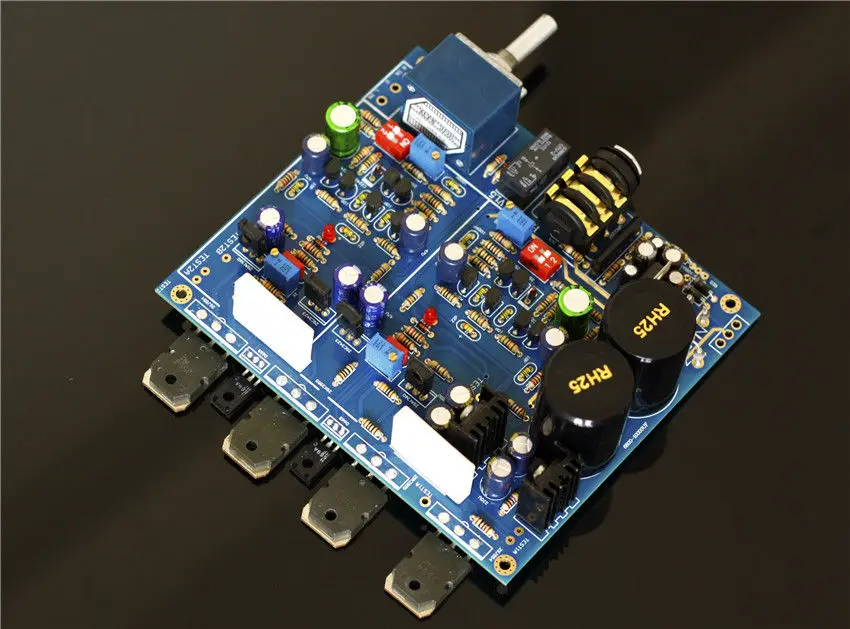

На усилительной доскеС A Коэффициент усиленияПереключатель, вы можете установить увеличение в зависимости отГарнитура

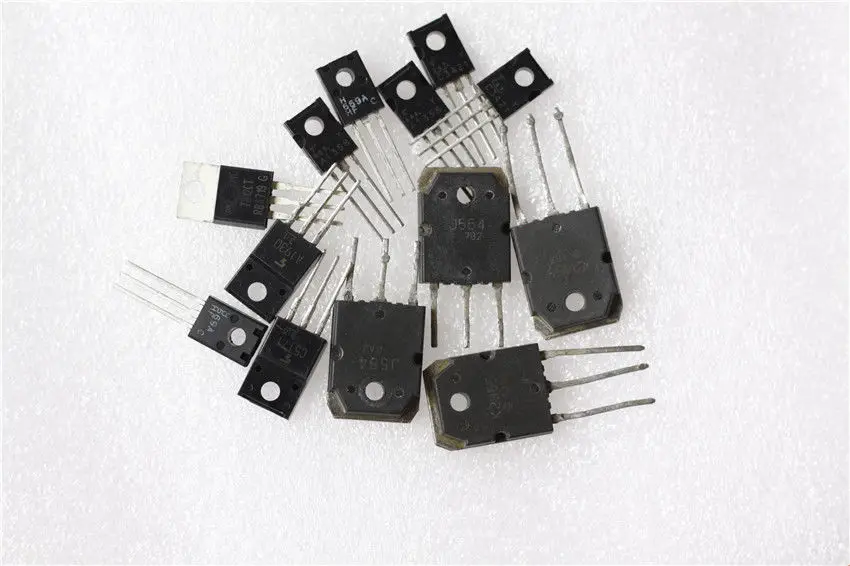

    Примечание: K2955,J554 используются. Но с хорошей производительностью.

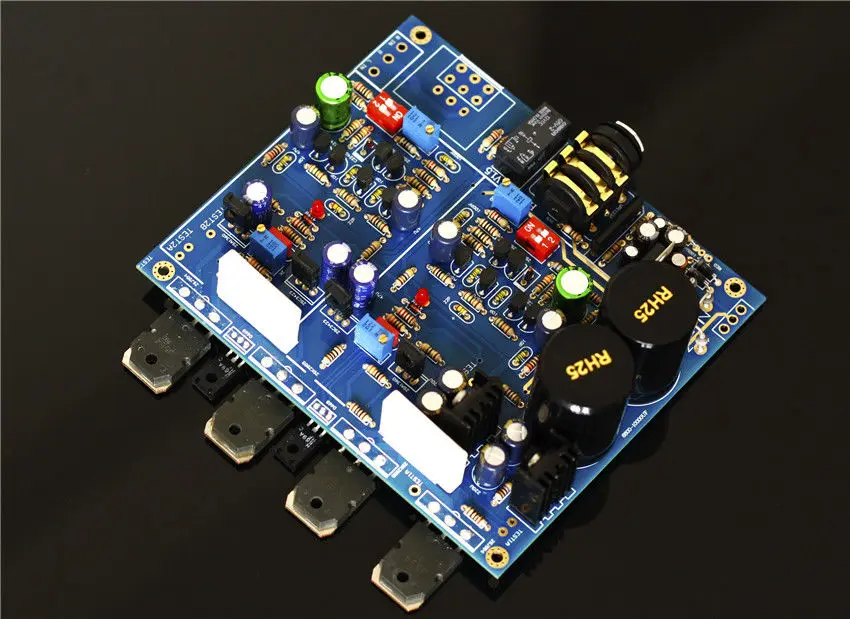

    Что касается отладки самого набора после сварки: Настройте Регулируемое сопротивление 1K и Измерьте напряжение точек TEST1A и TEST2A до 40-60мв соответственно. В это время ток покоя составляет 100-200 мА, а усилитель находится в чистом состоянии класса А. Затем Настройте Регулируемое сопротивление 100R, Измерьте напряжение TEST1B и TEST2B на землю отдельно, чтобы закрыть напряжение 0мв.     Из-за использования высокой мощности FET выход, тяга относительно велика. Для лучшей совместимости с наушниками с различными импедансами плата имеет переключатель усиления. Увеличение может быть установлено в соответствии с различными наушниками. Как правило, наушники с низким сопротивлением выключены, и наушники с высоким сопротивлением можно установить На всех.
