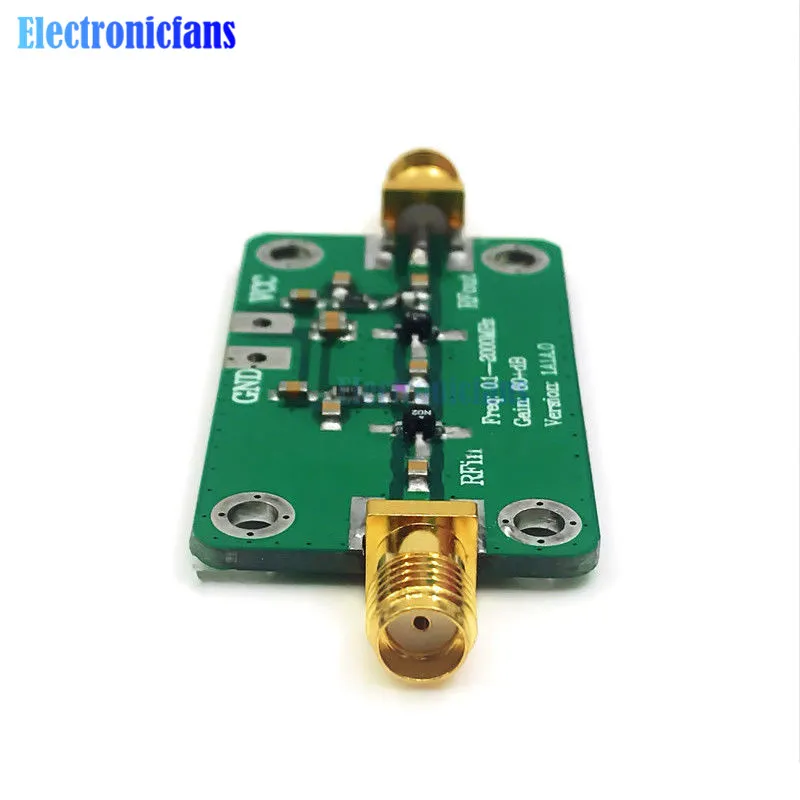

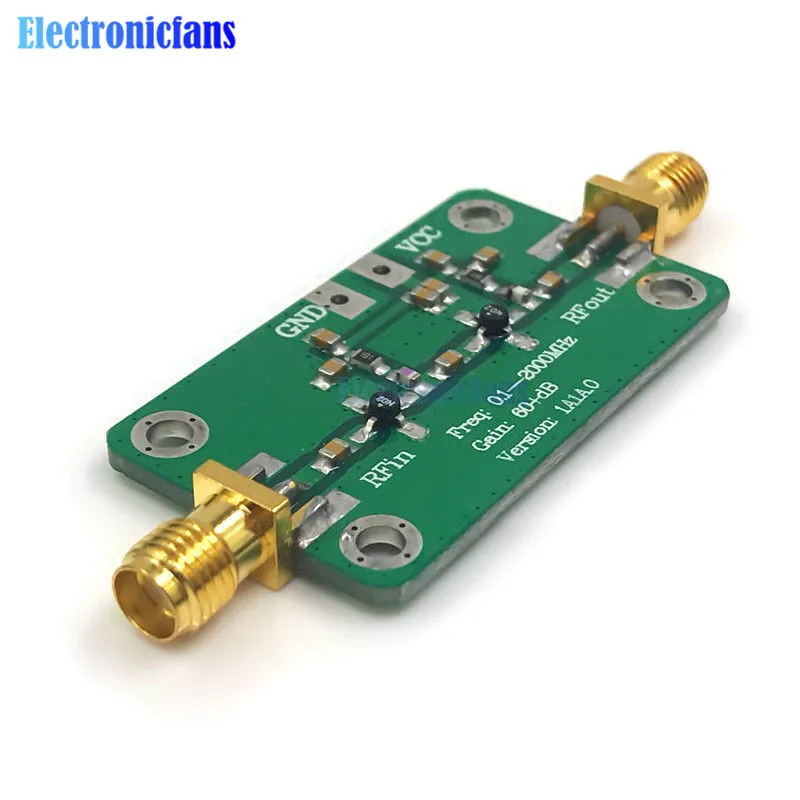

Малошумный широкополосный усилитель РЧ модуль LNA 0 1 ~ 2000 МГц усиление 60 дБ аудио

Малошумный широкополосный усилитель РЧ модуль LNA 0 1 ~ 2000 МГц усиление 60 дБ аудио

Область применения:

Усилитель основана на оригинальном 0,1-2000 + МГц (30dB) усилитель, используя двухступенчатый в виде каскада из сделана с низким уровнем шума, с высоким коэффициентом усиления (60dB), и подходит для обнаружения слабых сигналов.
Параметры усилителя показатели:
Рабочая частота: 0,2-1500 МГц
Усилитель коэффициент усиления антенны: 60dB
Максимальная выходная мощность: + 10 дБм (10 мВт) @ 1 дБ точка сжатия
Рабочий ток: 35 мА (9 В)
Напряжение питания: 6--12VDC
Сопротивление системы: 50 Ом

Усилитель использует некоторые советы:

1) усилитель на рабочей частоте менее 500 МГц, имеет очень хорошую плоскость усиления. Чем ниже частота, тем выше коэффициент усиления.
2) нижний предел рабочей частотой усилитель входной и выходной конденсаторы подлежат по умолчанию является 0,1 мкФ, он может работать до 0,2 МГц; вы можете увеличить входные и выходные конденсаторы, чтобы увеличить нижний предел частоты. Приложения должны обратить внимание на усиление развязки источника питания и регулятора.
3) Когда напряжение питания 5-8 в меняется, можно использовать в качестве усилителя с переменным коэффициентом усиления, усиление с напряжением источника питания увеличивается. Управление DA с напряжением источника питания, вы можете контролировать усиление усилителя, регулировка усиления.
4) Когда напряжение питания составляет 8-10 В, низкое усиление 30 дБ, в этот момент усилитель имеет низкую шумовую фигуру и хорошую стабильность.
5) Когда напряжение составляет 12 В, Максимальное усиление, низкочастотное усиление до 32,5 дБ,
6) так как усилитель получает очень высокий (60 дБ), входное внимание перегрузки (Fmax =-50 дБм), в использовании должны следовать соответствующим принципам RF и микроволновой схемы.
