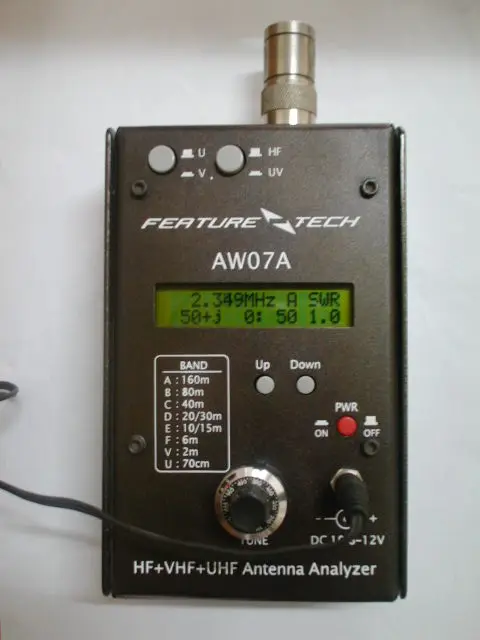

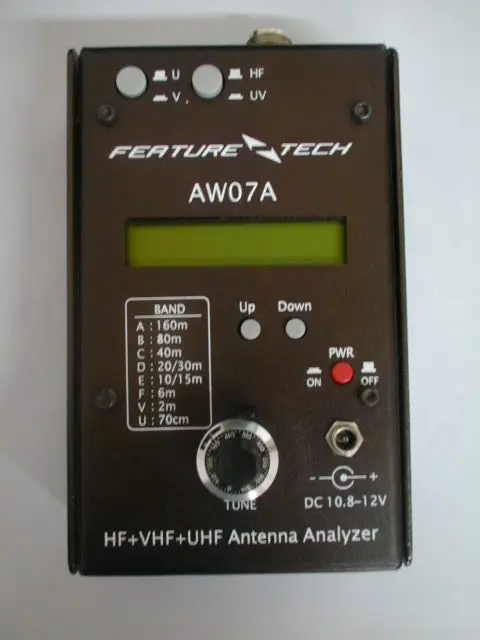

AW07A HF УКВ УВЧ 160 м Импедансная антенна анализатор для любительского радио

AW07A HF УКВ УВЧ 160 м Импедансная антенна, анализатор для любительского радио хоббистов, рация «сделай сам», двухсторонняя рация



Введение:

Состояние вашей антенны, измерьте сопротивление и элемент reactance и помогите вам решить антенну
Проблемы. Этот блок сочетает в себе шесть основных частей: переменный осциллятор, счетчик частот, независимые осцилляторы,
РЧ-детектор моста 50 Ом, конвертер для A-D и микроконтроллер. Этот компактный продукт был разработан для подачи
Необходимо для твердого строительства и полевых испытаний. Диапазон рабочих частот этого блока от HF, и
Ширина не должна превышать 490 МГц. Специально разработан для анализа антенной системы 50 Ом. Он измеряет RF
Импедансы от нескольких Ом до нескольких сотен Ом. AW07A также является L/C метром, измеряя
Значения конденсаторов и индукторов. Кроме того, это может быть неточный источник сигнала и частота
Счетчик. Благодаря встроенному РЧ-метру, он проверяет прочность радиочастотного полей возле вашей антенной системы, и это
Очень полезно, когда вам нужно знать состояние радиочастотных помех вокруг вашей станции. В AW07A также
Функционирует как non-точность источника сигнала и счетчик частоты. Диапазон рабочих частот этого блока
Простирается от 1,5 до 71 МГц в шесть пересекающиеся полосы, и включает в себя SWR измерений на 85-185 МГц,
300-490 МГц.

Список функций:

2. Измеритель емкости
3. Индуктивность
4. Показывает значение REACTANCE
5. Показывает значение сопротивления
6. КСВ значения от 1,1 до 9,99
7. РЧ измеритель мощности
8. Счетчик частоты

Технические характеристики:

2. Уровень выхода RF: 2Vpp
3. SWR диапазон: 1 ~ 9,9
4. Диапазон сопротивления: 10 ~ 500 Ом
5. Диапазон Reactance:
6. L диапазон измерения:
7. C Диапазон измерений:
8. Внешний Мощность AC/DC 10,8 ~ 12V
9. Аккумулятор: щелочная батарея 8 * AA
10. Расход энергии: < 150 мА (ВЧ-ленты, B/L ВЫКЛ.), <165мА (VU ленты, B/L ВЫКЛ.)
11. Вес: 0,6 кг
12. Размер: 155 см (Ш) × 100 см (D)× 55 см (В)

Посылка список:

Антенный Анализатор * 1

Кабель питания * 1

Анализатор антенны

Инструкция по эксплуатацииВ дополнение к основной функции анализатор антенны и радиочастот измеритель мощности, он также имеет удобный емкостный Мини-стилус, служащий также в измерения и оценки постоянной ёмкости, универсальный конденсатор и индуктивности, И самонастраиваемая Чрезвычайно простая схема обнаружения катушки также может иметь функцию ловушки сразу. Он подходит для тестирования, регулировки и связанных с ним экспериментов с антенной 50 евро-системы подачи на любительском радио 160 метров волн до 70 сантиметров волновых полос любительского волнового диапазона.1. Основные характеристики1. Частотный диапазон: 160 м + HF + УКВ + UHF (1,5-490 МГц есть небольшое количество перерывы в середине, но отвечает непрерывности 1,6-56 МГц и 135-175 МГц и 400-470 МГц).2. Амплитуда выхода: пиковое значение открытой цепи составляет около 2 В.3. Значение волны стоя (SWR): Диапазон тестирования 1 ~ 10.4. Комбинированное сопротивление (Z): диапазон тестирования 10 ~ 500 o.5. Источника питания: внешний напряжение 10,8 ~ 12,5 V Ток холостого хода 500mA выше DC регулируется питания источника питания постоянного тока блок внутри и снаружи отрицательный, встроенный 8 раздел 5 машины на батарейках. Рекомендуем использовать три комплекта литиевая батарея Встроенный 10,8 V источника питания, для уменьшения веса; При использовании зажимы батареи попробуйте использовать щелочные батареи герметичный хороший аккумулятор нет. 5. Минимальная восемь раздел перезаряжаемый аккумулятор является 9,6 V. Лучше всего сначала сравнить результаты тестирования и подтвердить, что он может быть использован после того, как нет проблем. Во избежание повышенного электропитания 13 в УФ-схема может быть повреждена из-за чрезмерного потребления энергии.Ток потребления: 10 в экспериментальный стабилизированный источник питания, переключатель находится в положении ВЧ-диапазона, ЖК-подсветка закрыта, Максимальная 150 мА; Подсветка обеспечивает максимальный ток 200 мА. УФ-лента составляет около 165 мА и около 240 мА, соответственно.6. Экран дисплея: интерфейс антенны холостого хода дисплей КСВ> 9,9, Z>1K Ом. После ввода функции анализатора, в первой строке экрана отображается значение частоты, полоса переключателя с буквой и Bobbi SWR, а во второй строке отображается сопротивление Rj reactance: составное сопротивление Z и значение SWR. Остальная часть дисплей указан после по представленным соответствиям.Два ключа и инструкции по менюВыключатель питания PWR, клавиша uplink, клавиша downlink, переключатель UV band и HF band UV/HF, U band и V band switch U/V (этот переключатель действителен только после УФ/ВЧ), всего Пять клавиш переключения, Настройка кнопки частоты и их комбинация для выполнения различных функций тестирования. Следуйте экранному меню, чтобы сделать более подробную информацию:Выбор функции открытияPWR: Нажмите эту кнопку, чтобы открыть анализатор питания отдельно, в меню дисплей дизайнерская кнопка вызова и кнопка подсветки открываются, сразу нажмите кнопку U на полсекунды, чтобы открыть подсветку, если вы не нажимаете какую-либо кнопку, то задержите одну секунду, чтобы автоматически перейти в меню выбора функции частотного и антенного анализатора.Кроме того, если сначала нажимается клавиша U или D, а затем открывается питание, чтобы перейти в тестовое состояние индуктивности или емкости, эта функция может предоставить только справочное значение из-за параметров распределения инструмента и измеряемого элемента и влияния способа тестирования, Но не в качестве основы стандартного значения, но это может быть хорошо для конденсатора и индуктора, необходимых для настройки антенны. Ценность обеспечивает справочное удобство.Вверх и вниз: соответствующие сокращения в подсказке на экране-D и U, соответственно. После открытия машины, D-FC, U-ANT анализатор Рабочий ток: XX.XXV показывает функцию выбора частотного метра в соответствии с клавишей D, и выберите функцию анализатора антенны в соответствии с клавишей U, и затем оценивается напряжение источника питания.Описание использования частотного метраЧастотный измеритель принимает МГц, как единица измерения. Fg означает, что fast gate показывает 3 действительных значения за десятичной точкой, а G означает, что slow gate может отображать 4 действительных значения после десятичной точки. Нажмите на кнопку U и D, чтобы переключиться. Хотя частотомер анализатора и исправлен, могут быть ошибки из-за разницы формы сигнала, который необходимо измерить, и нестабильного фактора исходного источника самого прибора, И не является основой стандарта частоты, Но он может предоставить эффективный эталонный прибор для обнаружения частоты неизвестного устройства. Частотный прибор для измерения дает высокочастотного напряжения, соответствующий к фактическому ссылка измеритель напряженности поля в соответствии с указанным FS антенны к проверка схемы. Можно предсказать, имеет ли Электромагнитная окружение, вызванное антенной, неудерживаемое воздействие на результаты тестирования анализатора. Если напряжение слишком высокое, точные результаты тестирования не могут быть получены. У одного и того же типа Анализатор товаров есть такой же вопрос. Вопрос. Анализатор также имеет функцию индукционного сигнала антенны от перенапряжения, чтобы предотвратить повреждение машины.Примечание: используя функцию частотного метра, выключатель UV/HF должен быть в положении HF, в противном случае экран отображает погрешность FRE Q.C SW PSE VU/HF SW UP словом, подсказки для защиты от УФ лучей/HF переключатель к тому, чтобы вернуть ВЧ положение во времени.Инструкция по использованию антенного анализатораПосле входа в анализатор, в первой строке экрана отображается значение частоты, полоса переключателя с буквой и Bobbi SWR. Вторая строка открывает Z>1K omega и КСВ стоимость> 9,9. Антенна загружена на нагрузку или на высокой частоте, затем сопротивление + j reactance, комплексное сопротивление и конкретное значение SWR отображаются соответственно. В диапазон HF нажмите клавиши U или D, чтобы переключить соответствующий диапазон волн вверх и вниз; Нажмите UV/HF, чтобы переключиться на сегмент VU, В зависимости от положения ключа U/V в диапазонах UHF или VHF.UHF band не предоставляет эффективный сопротивление значение и аналогичного товара анализатор не предоставляет эффективный сопротивление значение. В дополнение к обеспечению значения SWR в секции UHF, AW07A обеспечивает вспомогательный сигнальный блок, соответствующий SWR менее 2.Мелодия: для частоту с помощью регулирующей кнопки частота стоимости тестовый сигнал может быть изменен в большом ассортименте, И очень рекомендуется использовать тестовый сигнал, предоставленный в соответствующей полосе. Низкочастотный U-сегмент может сигнализировать о слове «ошибка на выходе», указывая, что диапазон сигнала неправильный. Пожалуйста, поверните настройки и верните в соответствующий частотный диапазон. В U-секции анализатор обеспечивает не менее 300 МГц до 490 МГц тестовые значения, что намного превышает производительность дорогого аналогичного анализатор товаров в U-сегменте. Если такие же слова отображаются и в других диапазонах волн, возможны повреждения машины или низкий источник питания. Пожалуйста, своевременно Узнайте, по какой причине.
