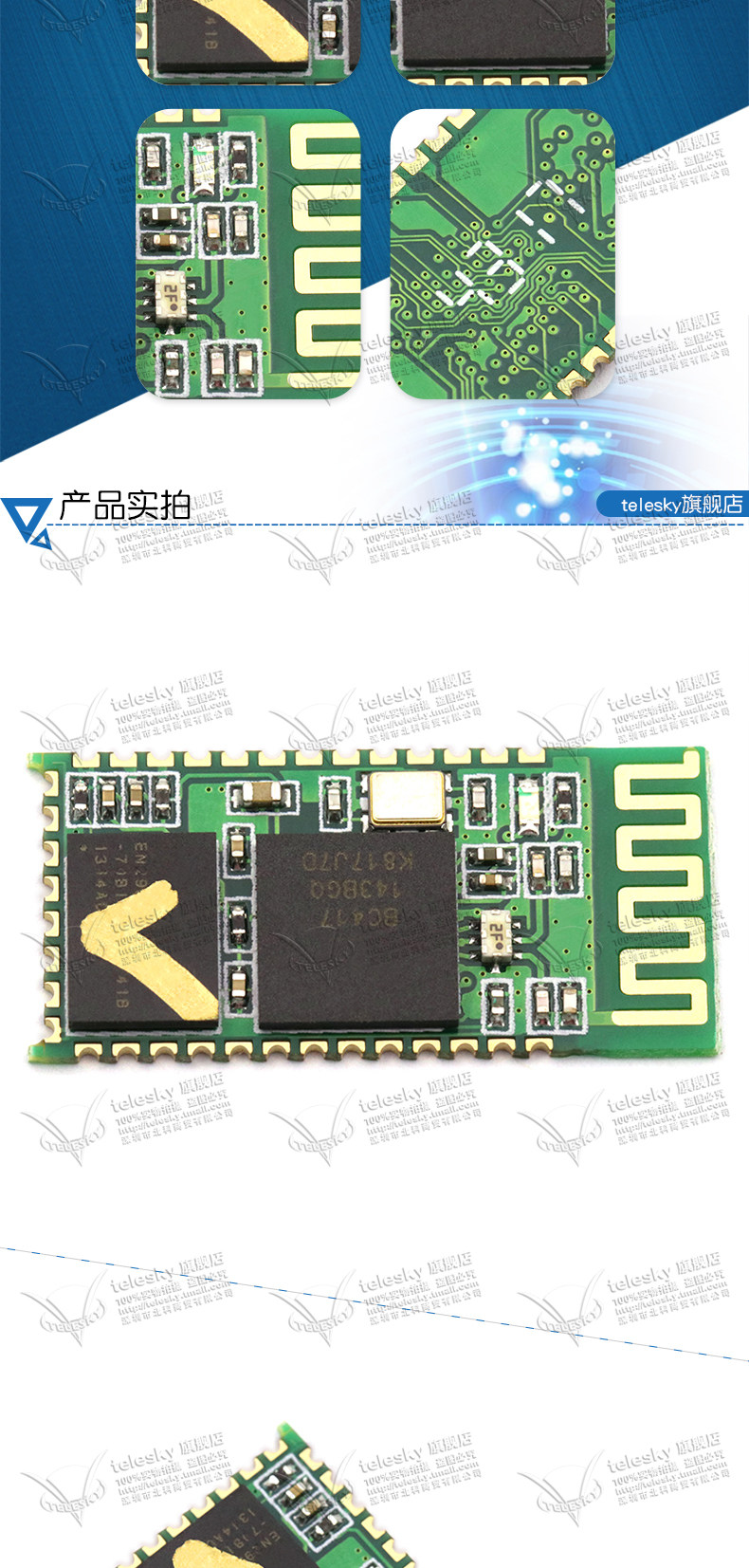

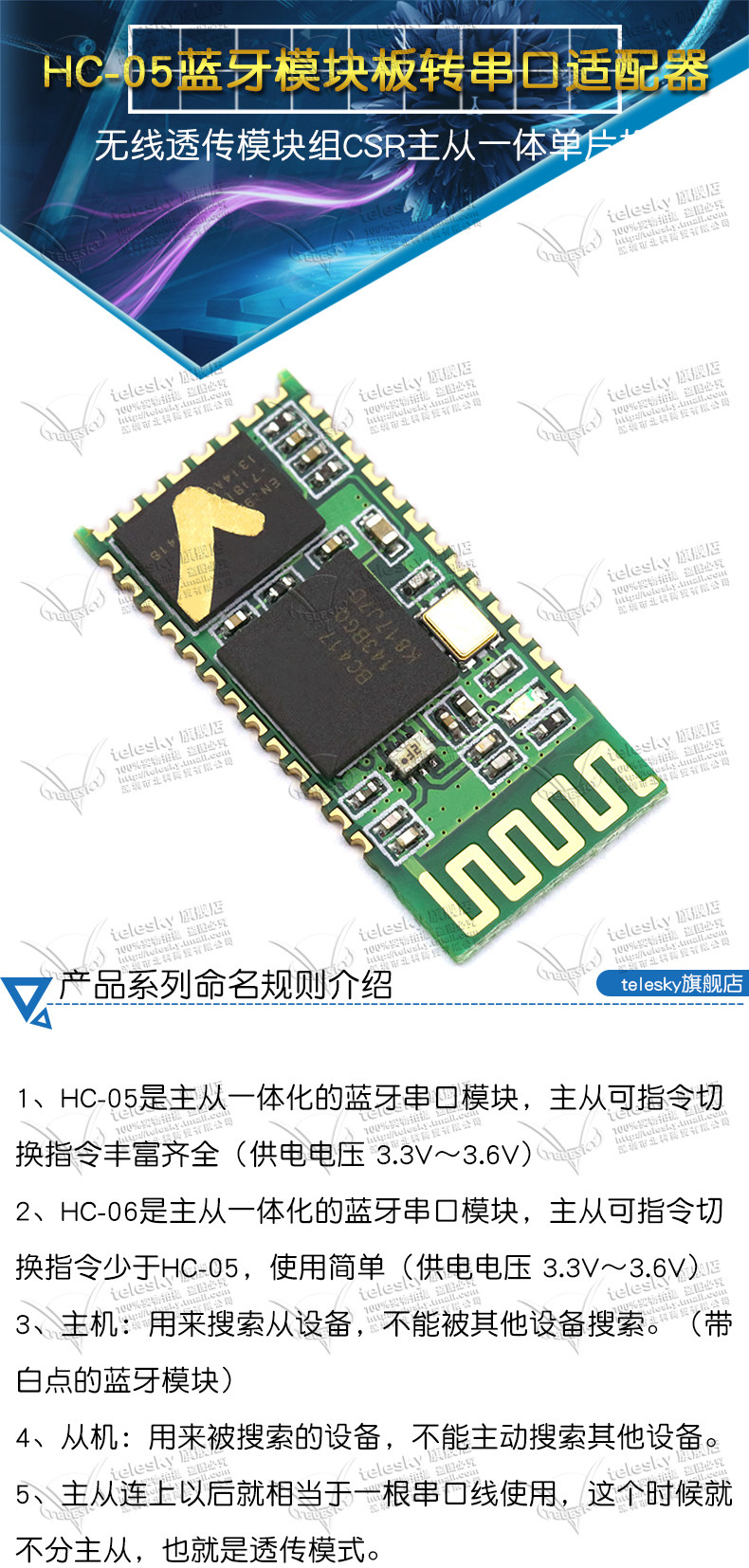

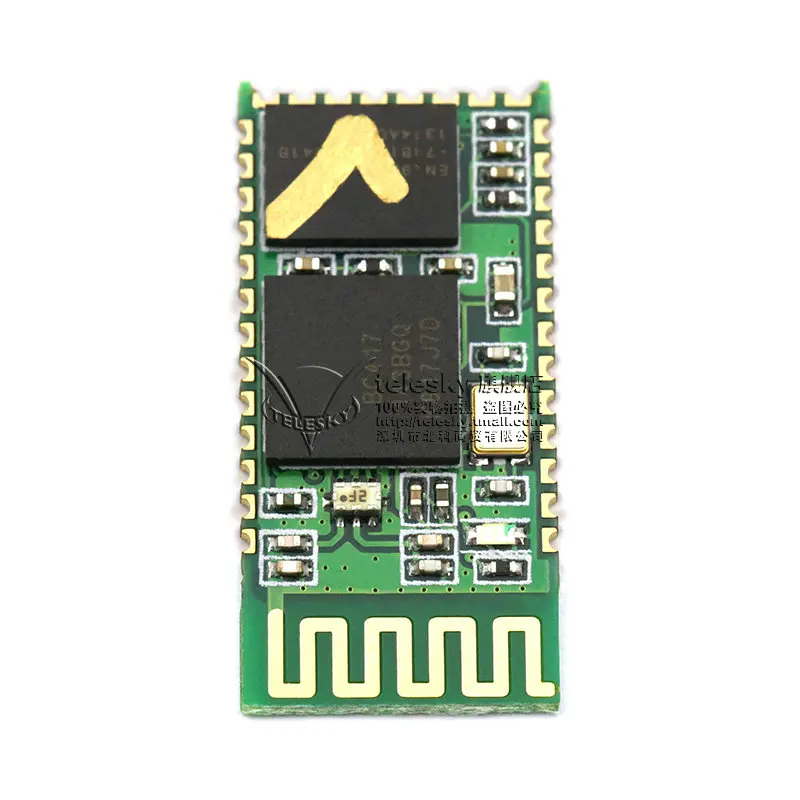

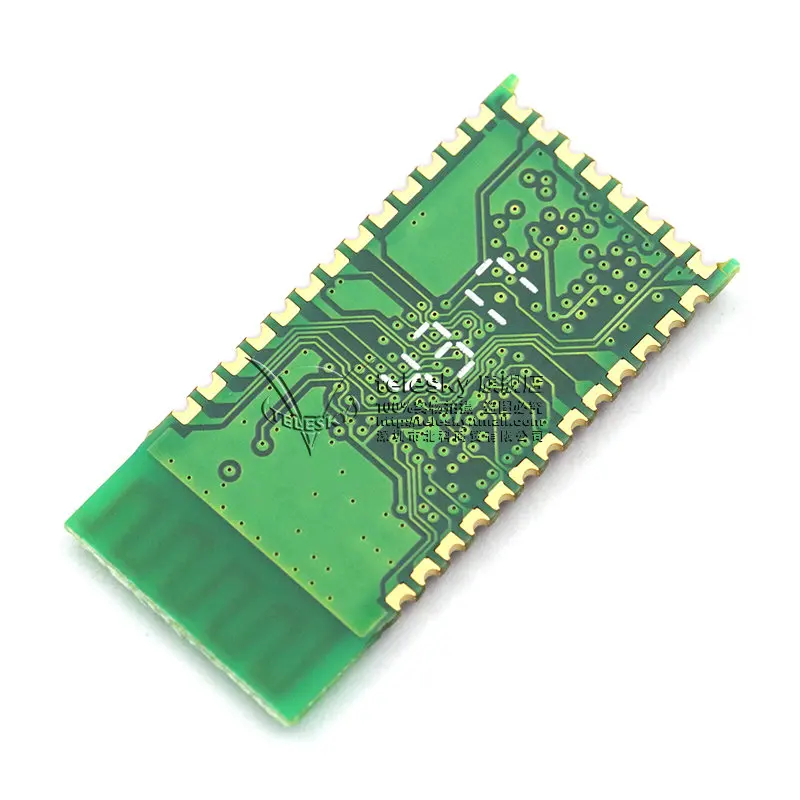

HC 05 плата модуля Bluetooth к адаптеру последовательного порта Беспроводная

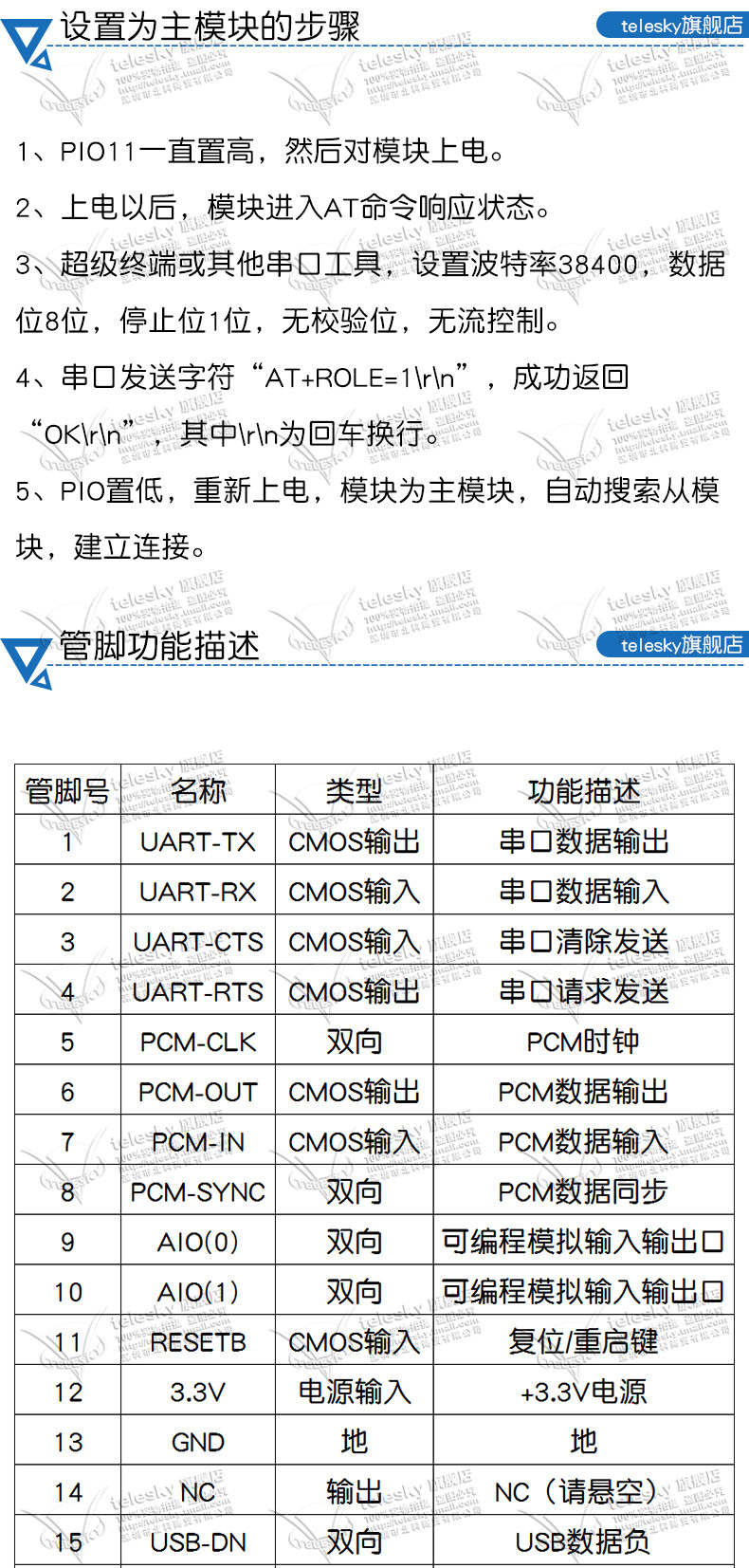

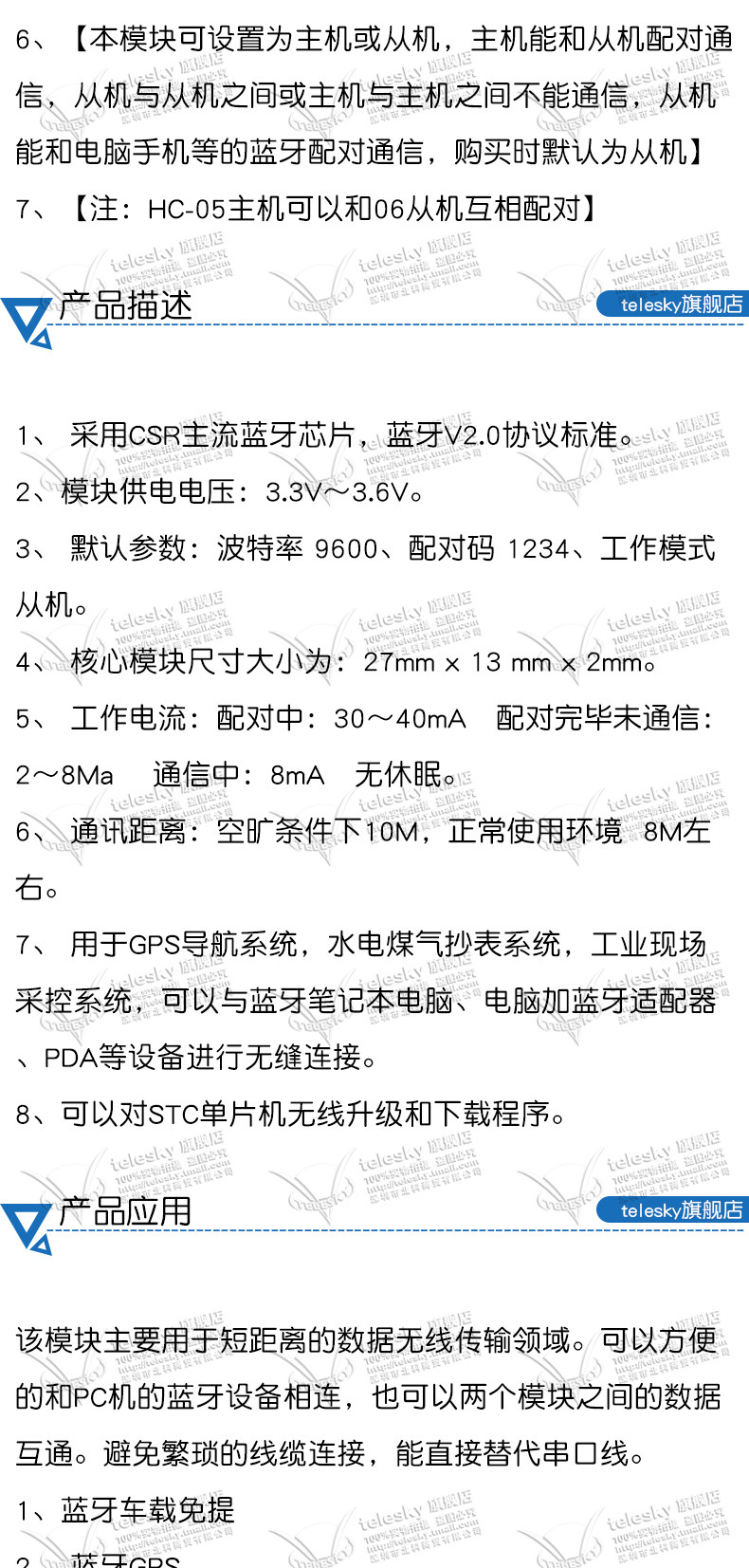

Введение в Правила именования семьи продуктов   1. HC-05-это интегрированный модуль Bluetooth master-slave с последовательным подключением, который можно управлять и резать.Инструкция богатая и полная (напряжение питания 33y ~ 3,6 V)2. HC-06 является встроенным модулем последовательного порта Bluetooth master-slave.Команда меньше, чем HC-05, и использование простое (напряжение питания 3,3 В ~ 36 В)3. Хост: используется для поиска подчиненных устройств и не может быть произведен поиск другими устройствами. (полосаМодуль Bluetooth с белой точкой)4. Slave: устройство, используемое для поиска, не может активно искать другие устройства.5, после того как мастер и раб подключены, это эквивалентно веревке с переплетенными линиями, на этот разНезависимо от мастера и работника, то есть прозрачный режим.6, [этот модуль может быть установлен как мастер или раб, хост может быть сопряжен с рабомПисьмо, раб и раб не могут общаться между хостом и хостом, рабомМожет общаться с Bluetooth, таким как мобильный телефон компьютера, по умолчанию является рабом при покупке]7, [Примечание: HC-05 хост может быть сопряжен с 06 рабами]   Описание товара   Принять csR основной чип Bluetooth, Bluetooth & or; стандарт протокола 2,0.2. Напряжение питания модуля: 3,3 В ~ 3,6 В.3, параметры по умолчанию: скорость передачи данных 9600, код сопряжения 1234, режим работыРаб.4. Размер основного модуля: 27 мм × 13 мм x 2 мм., Рабочий ток: Сопряжение: 30 ~ 40 мА сопряжение не сообщено2 ~ 8 мА связь: 8 мА не спит.6, расстояние связи: 10 м при открытых условиях, нормальное использование 8 м слеваСправа7, для GPS навигационной системы, воды и электричества счетчика газа считывания системы, промышленный сайтСистема управления приобретением, может быть подключена к Bluetooth ноутбуку, компьютеру плюс Bluetooth адаптеруУстройства, такие как КПК, легко подключаются.8, может быть беспроводное обновление и загрузка программы для микроконтроллера sTC.   Применение   Этот модуль в основном используется в области беспроводной передачи данных на короткие расстояния. УдобныйПодключен к Bluetooth устройству ПК, или данные между двумя модулямиСовместимость. Избегайте громоздких кабельных соединений и непосредственно заменяйте шнурок.1. Bluetooth-гарнитура для автомобиля2, Bluetooth GPS3, Bluetooth PCMC | A, USB ключ4. Беспроводная передача данных по Bluetooth;5. Промышленный пульт дистанционного управления и Телеметрия;6, pos-система, беспроводная клавиатура, мышь;7. Расположение и сигнализация дорожного движения под землей;8. Автоматизированная система сбора данных;9. Беспроводная передача данных; банковская система;10. Беспроводной сбор данных;11, автоматизация зданий, безопасность, компьютерное оборудование, беспроводной мониторинг, система контроля доступа12. Умный дом и промышленный контроль;3. Автомобильное испытательное оборудование;14. Интерактивная программа голосового оборудования телевизионной станции;15. Правительственная уличная лампа энергосберегающее оборудование16, беспроводная система светодиодного дисплея17, Bluetooth джойстик, Bluetooth геймпад18, Bluetooth принтер9, Bluetooth пульт дистанционного управления игрушка   Использование продукта   1. После сопряжения, вам нужно только использовать его в качестве последовательного порта с фиксированной скоростью передачи данных.До тех пор, пока это "фиксированная скорость передачи данных, 8-битные бит данных, нет четности"Серийные устройства в формате связи могут непосредственно заменить оригинальный проводной Последовательный порт.Нет необходимости изменять программу. Такие как наборы данных, умные автомобили, серийные принтеры, домашние хозяйстваВнешний точечный матричный экран управления и т. Д.2, в паре с компьютером: подходит для компьютеров и оборудования, чтобы спросить через BluetoothПисьмо, так же, как и последовательный порт3, в сочетании с мобильным телефоном: подходит для мобильного телефона и устройства через последовательный порт BluetoothБуква, способ использования такой же, как и строка4, в сочетании с хостом Bluetooth: подходит для двух устройств непосредственно через bluetooth-шнурПорт связи, например, между MCU и MCU, проводной Последовательный портМежду MCU и MCU метод такой же, как и последовательный порт.   Метод подключения Флагманский магазин Telesky Lesly. I2 Модуль, подключенный к компьютеру Уровень TTL преобразуется в 232 2, блок питания 3,3 В 3. TX и RX подключены, RX и T× подключены. Модуль подключен к различным TTL уровням MCUs Блок питания 3,3 2TX и R подключены, RX и TX даны три Для модуля есть два способа ввода команды AT. Флагманский магазин Telesky 1. Перед включением модуля (также в то же время) Установите ключ на высокий. Уровень (или vcC), затем включите модуль. В этот момент светодиод мигает медленно ( 2 S один раз), модуль входит в состояние AT, скорость передачи данных фиксируется на 38400. 2. Когда модуль включен, установите ключ на низкий уровень (или GND), в это время светодиод мигает быстро (1 S дважды), затем установите ключ pin Высокий уровень (или интерфейс CC), модуль также войдет в команду AT, но Светодиод все еще мигает быстро, и скорость передачи данных по умолчанию составляет 9600. Недавно разработанная рамка параметров UsB-TTL на рисунке ниже-HC-USB-corpse. Дверь сделана специально для HC Bluetooth Серии мощных шкафов параметров. Клиент Этот стеллаж параметров можно использовать для изменения параметров и обнаружения модуля, что очень удобно. Различные проблемы, с которыми сталкиваются клиенты во время использования модуля Bluetooth.
