Показ изображения:

Особенности:

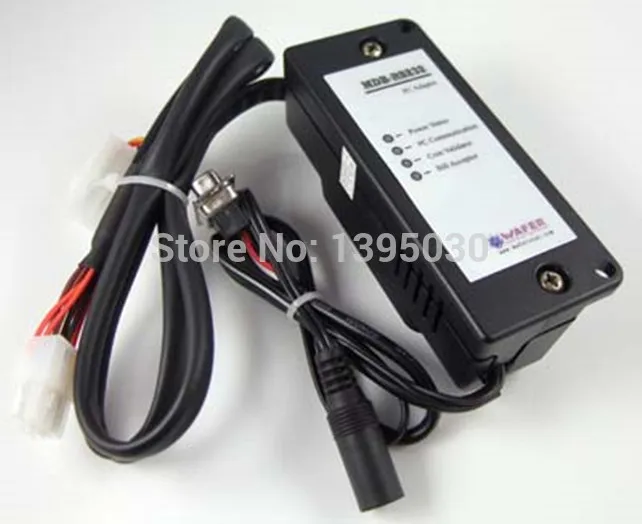

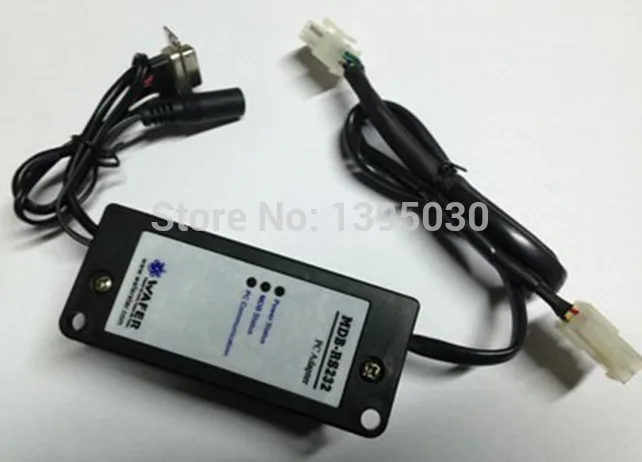

Этот интерфейсный блок (IU) предназначен для преобразования протокола MDB Acceptor (BA) и MDB Coin Changer (CC) в RS-232 последовательный протокол. IU функционирует как подчиненный к основной системе управления. Мастер может быть любой системой управления, которая поддерживает RS-232 последовательную связь, например ПК.


Управление:

Общение с хозяином и рабом основано на запросах и ответах рабов. Мастер отправляет запрос состояния (или команду) на IU и IU ответы, отправив его текущий статус. Типичный ответ IU на запрос мастера (опрос) состоит из заголовка и байтов данных. Если нет активности BA или CC, статус-один байт, только заголовок. Когда IU получает данные от BA или CC, он отправляет заголовок, за которым следуют байты данных в ответ на запрос состояния master. Мастер должен всегда проводить опрос (запрос) IU. Если IU не получит запрос от мастера в предустановленном слоте времени или IU не распознает мастер-сообщения 10 раз подряд, он будет подавлять принятие BA и CC. При включении питания принятие BA и CC блокируется.

Что такое MDB и почему мне нужен MDB-RS232?:

MDB выступает за «автобус с несколькими каплями» и является протоколом, разработанным в индустрии торгового автомата. Протокол Multi-drop Bus (MDB) не совместим со стандартным протоколом RS-232 ПК, поэтому необходим аппаратный и программный интерфейс. MDB-RS232-это микропроцессорный управляемый аппаратный интерфейс со встроенной прошивкой, который преобразует протокол MDB в протокол RS232, а также выполняет необходимое преобразование напряжения. MDB-RS232 также снимает требования к опросам, тем самым позволяя тому же ПК выполнять другие задачи.

MDB-RS232 необходим для подключения протокола торгового автомата MDB к стандартному ПК, так как:
* MDB использует 11 бит и 9 бит байт.
* Требования к опросам для различных устройств MDB являются чрезмерными (20-200 мс).
* Не выделенный ПК не может отвечать требованиям опроса.
* MDB-RS232 заботится о требованиях к опросам и генерирует прерывание на последовательном порту ПК.
* Эти методы позволяют ПК выполнять нормальные операции и отвечать на события, вызванные прерыванием комм в буфере UART.
* Все данные с устройства MDB доступны для ПК.
* Кроме того, все команды могут быть отправлены на MDB устройство с ПК (т. Е. Распределяйте, пишите на смарт-карту и т. д. ..)

В MDB-RS232 интерфейсы каких-либо MDB торговый аппарат (6-pin molex/5pin MTA) к компьютеру через последовательный порт (DB-9). Поддержка в будущем может включать Универсальный серийный автобус. Протокол MDB-RS232 совместим со стандартным протоколом RS-232.



Технические характеристики:

Связь Формат:
------------------------------
Скорость передачи данных: 9600 BPS
Стартовый бит: 1
Бит данных: 8
Паритет: нет
Стоп-бит: 1


Синхронизации Параметры:
------------------------------
Межбайтовый (макс.): 1 мс
Ответ (макс.): 50 мс
Время выборки: 150 - 300 мс
Время IU ждет опрос мастера, прежде чем ингибировать принятие BA и CC (макс.): 3 секунды


Аппаратные средства Параметры:
------------------------------
Мощность:
Мин 20 постоянного тока
Номинальная 24...34 В постоянного тока (или 24...30 В переменного тока)
Макс 39 В постоянного тока
Потребляет Ток холостого хода <0.05A
0.5A для 1 сек. При приеме счетов

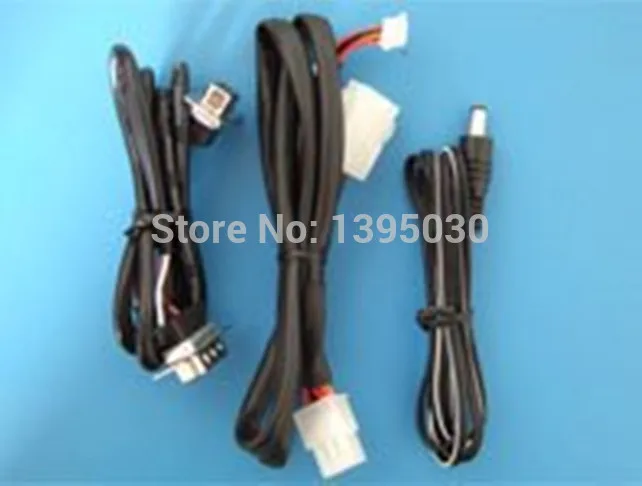

Кабель:
------------------------------
Стандартный компьютерный кабель последовательного порта
Стандартный MDB кабель

Размеры: прибл. 100x50x30 мм
Вес: прибл. 115 г
