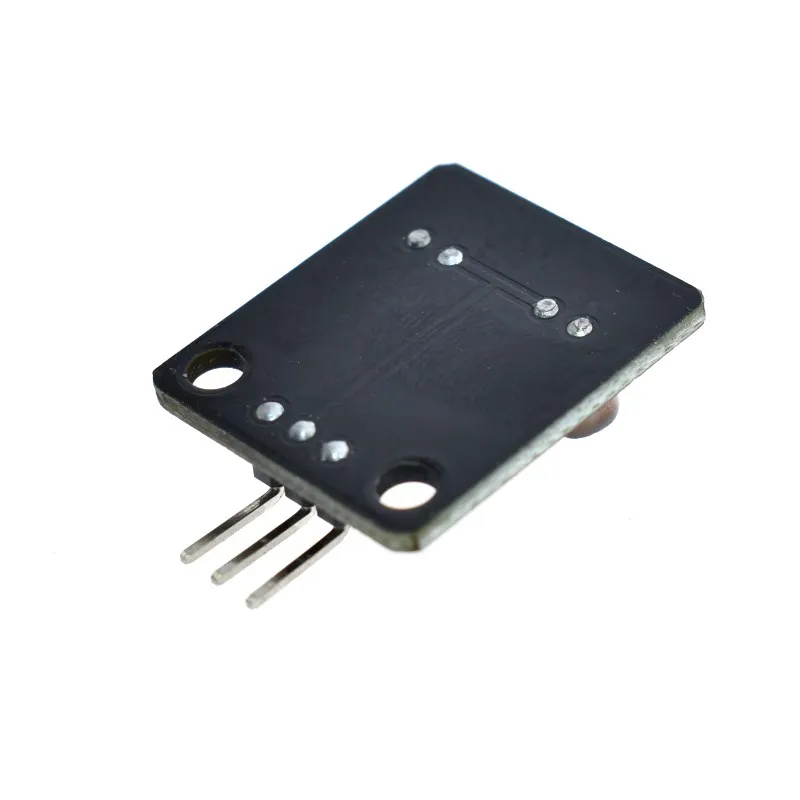

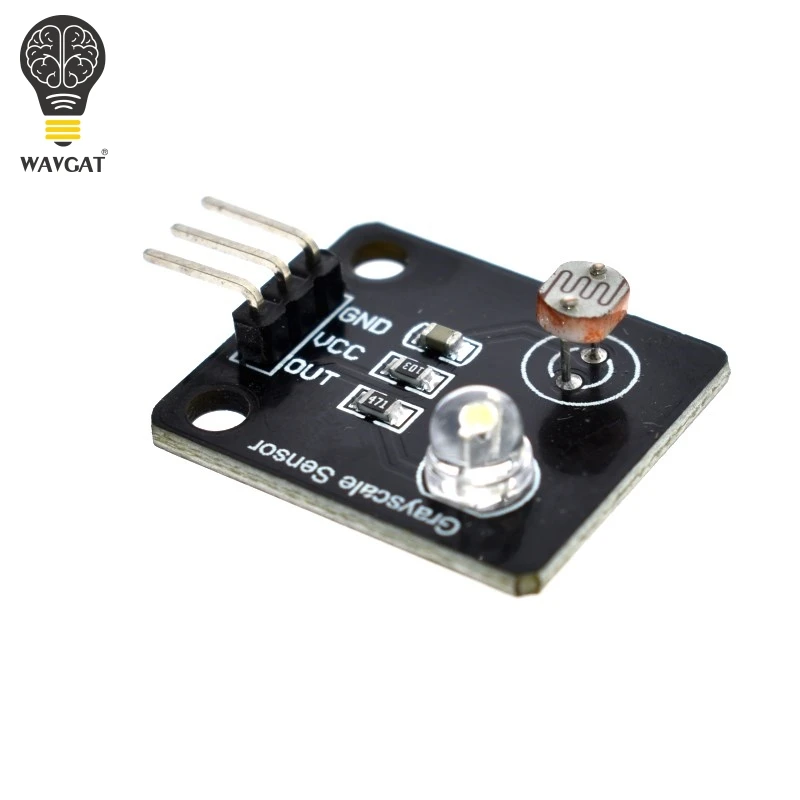

Светочувствительный резистор WAVGAT светильник логовый датчик уровня серого

Светочувствительный резистор WAVGAT светильник логовый датчик уровня серого

843

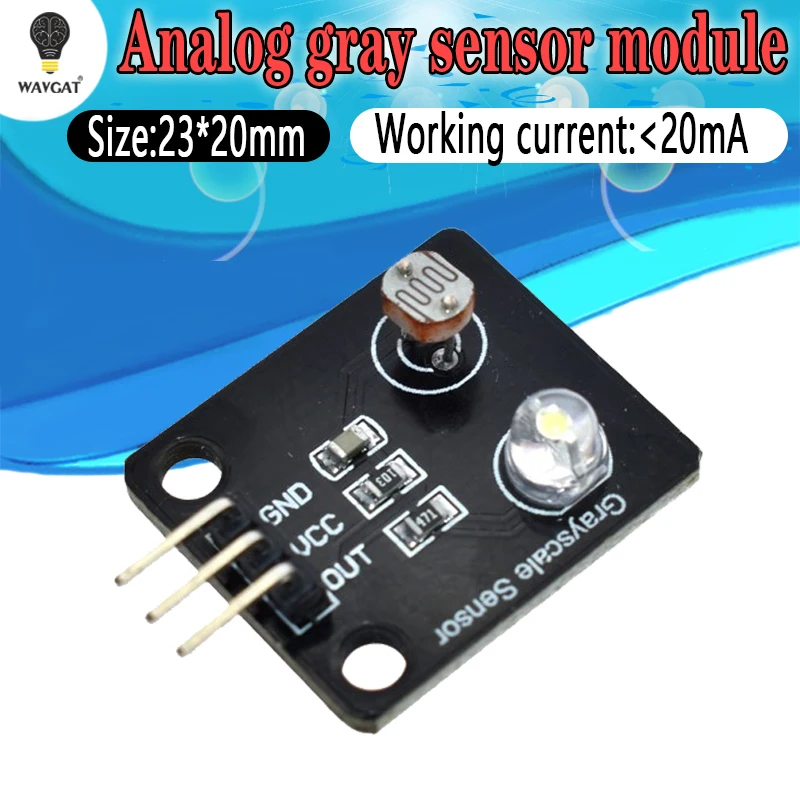

Рабочее напряжение: 3,3 V или 5V

Рабочий ток: < 20 мА

Диапазон рабочих температур: -10 ° C ~ + 70 ° C

Обнаружения Разрешение: 10%

Тип интерфейса: выход аналогового сигнала

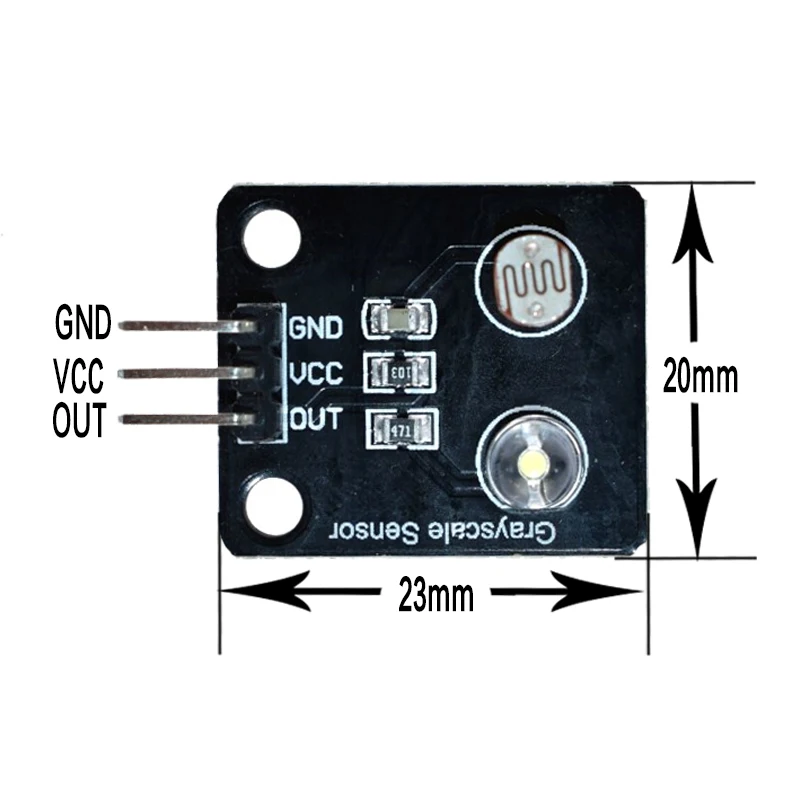

Размер: 24 мм x 21 мм

Вес: 3 г

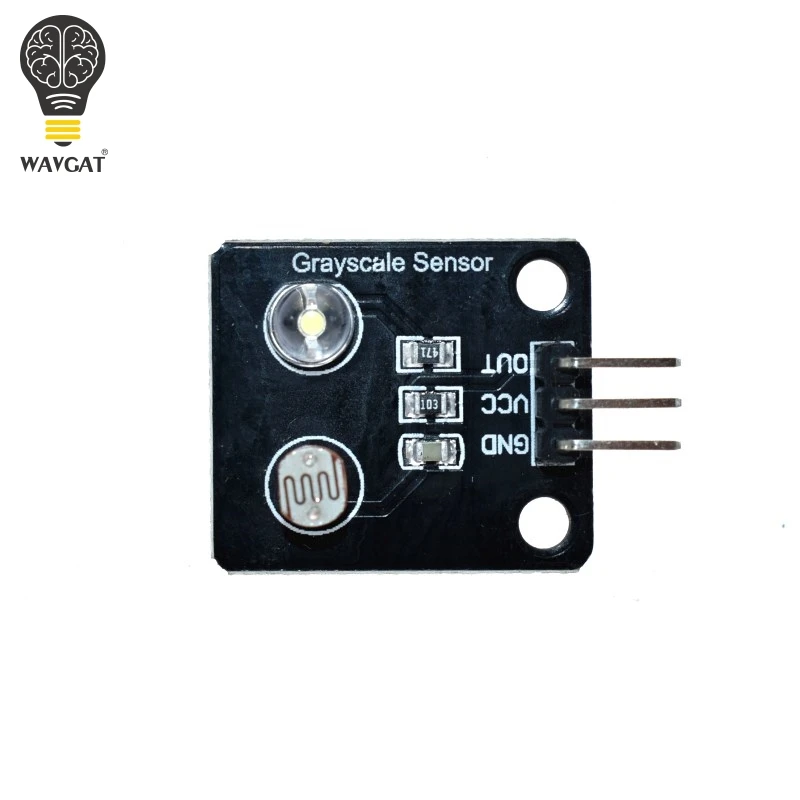

Интерфейс высокой четкости

S: выходной сигнал

+: Источник питания (VCC)

-: Наземный (GND)

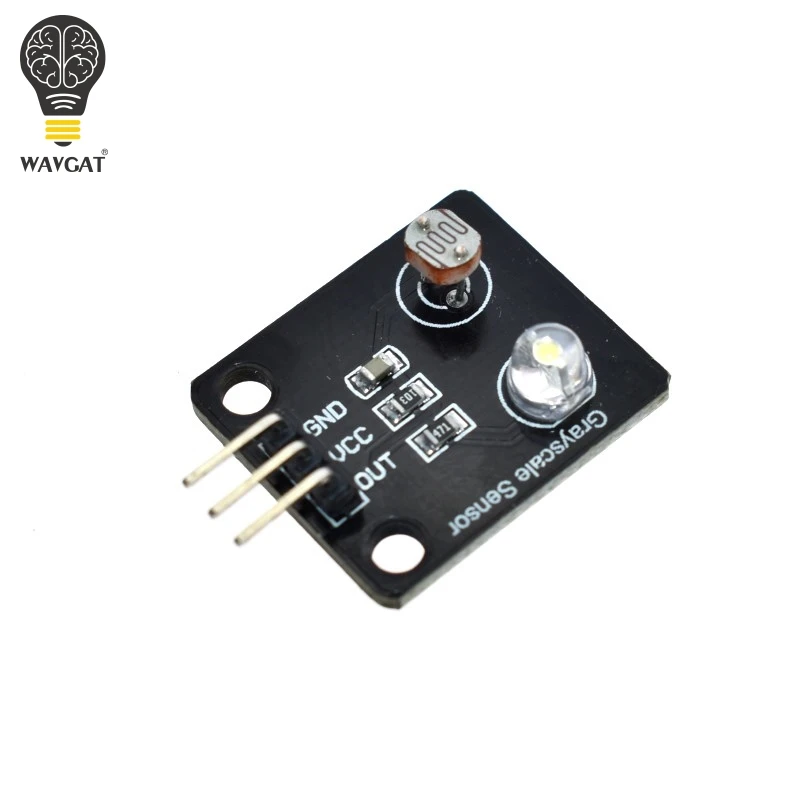

Принцип работы

Датчик градации включает белый светильник высокой яркости и фоторезистор. С тех пор, как светильник возвращаемое светильник-светодиод на Различные градации документы отличается, фоторезистор получает возвращенный светильник и фоторезистор отличается в зависимости от интенсивности светильник. Значения сопротивления также отличаются, тем самым реализуя тест серого значения.

Программирование принцип

Серый Датчик уровня имеет три контакта, которые являются источником питания положительным Vcc, источником питания наземного GND и сигнальным концом S. При фактическом использовании датчик может быть непосредственно подключен к аналоговому интерфейсу контроллера Arduino, например, аналоговый порт A0, после включения Arduino, светодиодный индикатор подсветки белого цвета, кнопка датчика размещена на другой серой бумаге, Данные считываются путем преобразования AD контроллера Arduino, а затем измеренное Аналоговое количество печатается через последовательный порт.

Схема подключения

Порт S подключен к аналоговому входному контакту контроллера. Подключите 5 В и GND к + 5 В и GND источника питания, соответственно.

Образец программы

Подключите датчик серого цвета к контроллеру Arduino UNO в соответствии с программой и наблюдайте за значением выхода последовательного порта при различных серых значениях.

Вакуум установка ()

{

Serial.begin(9600); /Откройте последовательный порт и установите скорость передачи данных последовательного порта до 9600bps.

} Долл. США

Силы петли ()

{

Int вал;

Вал = аналог (0); /Подключите датчик градаций серого к аналогу interface0

Serial.print("Grayscale is");/печать аналогового значения, считываемого через последовательный порт

Serial.println(val, DEC); /печать аналогового значения, считываемого через последовательный порт

Задержка (100);

} Долл. США

Когда вы обнаружите различные серые значения, Отзывы возвращаются к измеренному значению в это время. Как показано на рисунке ниже, эта диаграмма представляет собой схематическую схему данных, возвращенных последовательным портом, когда Серый Датчик уровня обнаруживает 85% серого значения.
