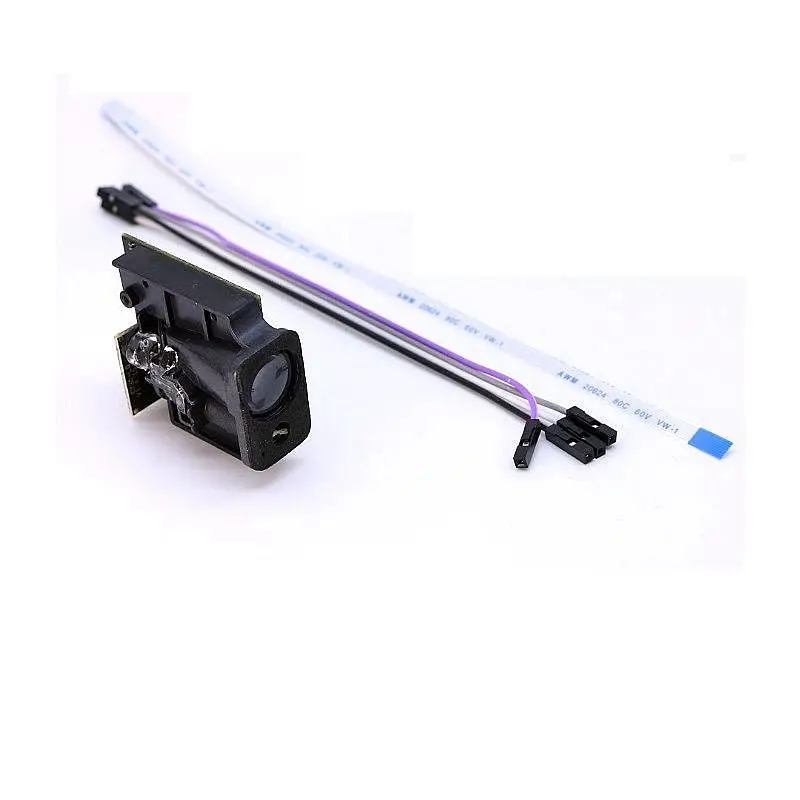

Высокоточный модуль лазерного датчика дальномера 100 м 4 Гц 2 мм последовательный

Высокоточный модуль лазерного датчика дальномера 100 м 4 Гц 2 мм последовательный

100 м высокоточный лазерный дальномер отклонение датчика 2 мм дальномер модуль последовательного порта измерение расстояния

Напольный светильникВ сочетании со специальными отражателями более 20 метров.

Модуль TXD последовательный порт RXD

Модуль RXD последовательный ТСД

VCC 3,3 V 5V должно быть, в настоящее время увеличивается, это явление чип лихорадка)

VCC 3,3 V 5V необходимо сжечь, увеличением тока, чип, лихорадка)

Использование программного обеспечения для ПК может легко получить статус ошибки модуля, например, измерение расстояния слишком туго, измеренные движения слишком быстро, или нет отражения, отражения, такие как различные сообщения об ошибках,

Объекты, блокирующие лазер или объектив, можно имитировать четвертую ошибку

На передней части модуля, один или два сантиметра в блоке, вы можете имитировать первую ошибку,

Если модуль может возвратить данные, ответ данных, указывает, что модуль в порядке,

Диапазон при рабочем токе, 120 мАЕсли лазер не работает, лазерный сбой

Лавина драйвер 110V, в том случае, если приемник часть плохой предлагается для того, чтобы получить отказ

В настоящее время и твердая ошибка, если нет данных в основном проблема подключения линий или проблема программного обеспечения, вы можете попробовать сбросить

О точности, вы можете использовать Режим непрерывного измерения расстояния статическое измерение, точность может смотреть скриншот ниже

Параметры:

Диапазон измерения: 0,05-40 м

Точность измерения (стандартное отклонение): ± 2.мм (10 м) больше 10 м формула ± 2 + 0,05 * (D-10), а d-расстояние

Расстояние единица измерения-сантиметр м

Тип лазера: 620-690nm

Класс лазера: класс ⅱ, <1 мВт(Уровень безопасности B)

Длительность одиночного измерения: 0,25-1S(4 Гц)

Диаметр пятна на расстоянии М: 6 мм @ 10 м, 30 мм @ 50

Рабочая температура: -10 ~ + 60 c

Температура хранения: -20 ~ + 80 c

Вес: около 60 г

Размеры (Длина x Ширина xТолстый):4.8cmX3.7cmX1.8cm

Мощность напряжение питающей сети: DC3v-3.3v

Ввода/выводаНапряжение: TTLУровень Совместимость3v-5vНапряжение

**В суровых условиях, таких как:Солнечный свет слишком сильный,Слишком большие колебания температуры окружающей среды,Относительно слабый отражатель,Высокое/низкое напряжение системы,Измерительный расстояние составляет около,В результате могут быть большие ошибки,Рекомендуется использовать с целью в этот чехол-отражатель**

**Модули используют запрещение за пределами маркированного электрического диапазона,Не соответствует требуемому напряжению питания может повредить модуль,

5v ввода/выводаНепосредственно комплект для езды на автомобиле,В том случае, еслиАвтоматический регулятор напряженияИлиSTCОднокристальный,Список серии1KOhm Резистор**

Связь интерфейс:

Скорость связи модуля до 115k(115200)И может подключаться к высокоскоростной системе, Функциональные инструкции следующим образом

1.Открывает только лазер, но не измеряет,Может использоваться для цели(Лазер открывается автоматически после таймаута, чтобы закрыть)

2.Однократное измерение

3. Непрерывное измерение

4.Единый измерительный инструмент

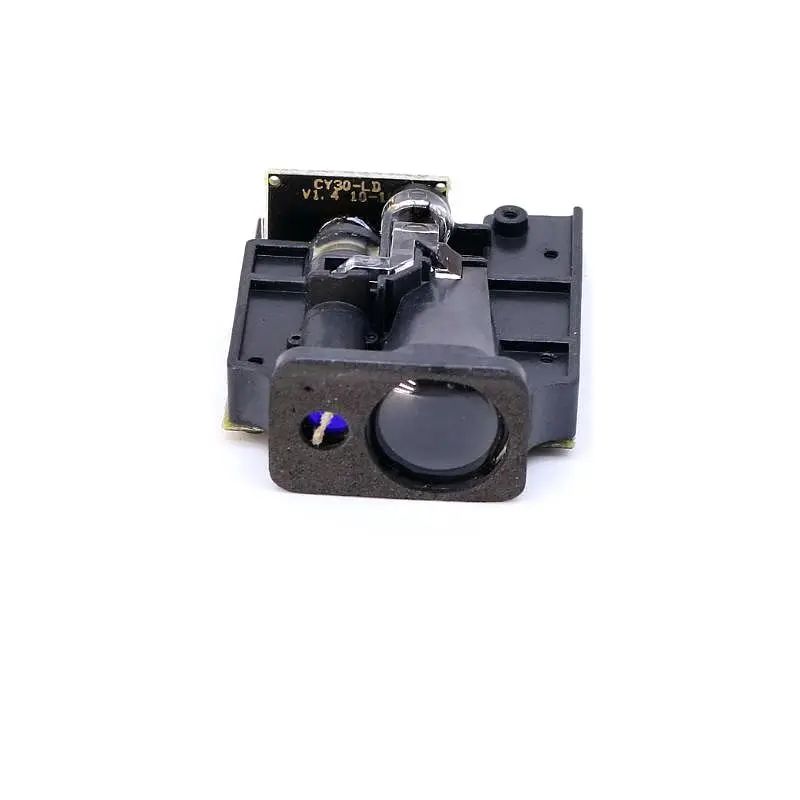

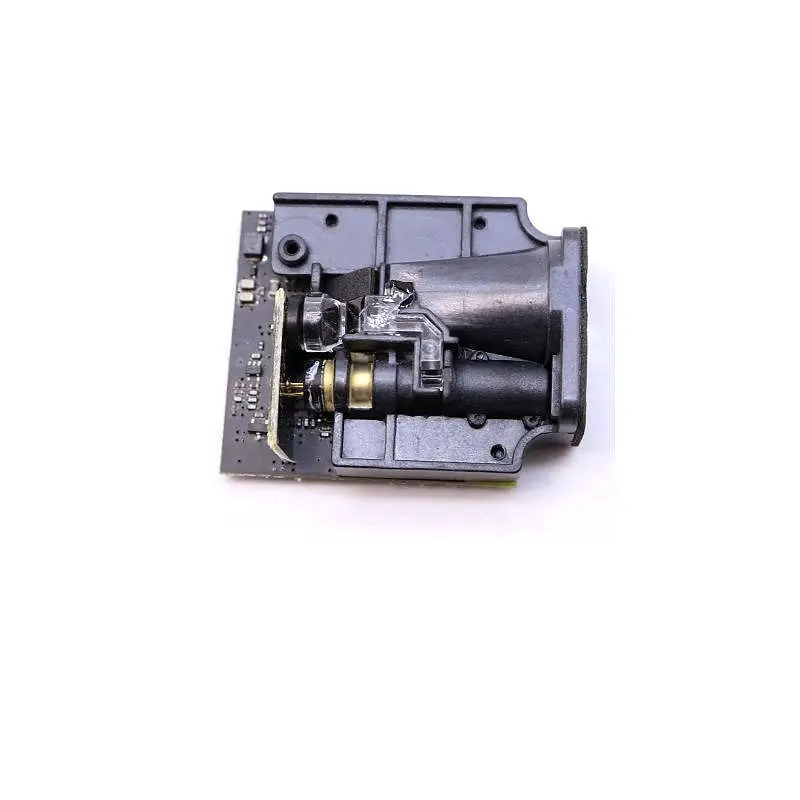

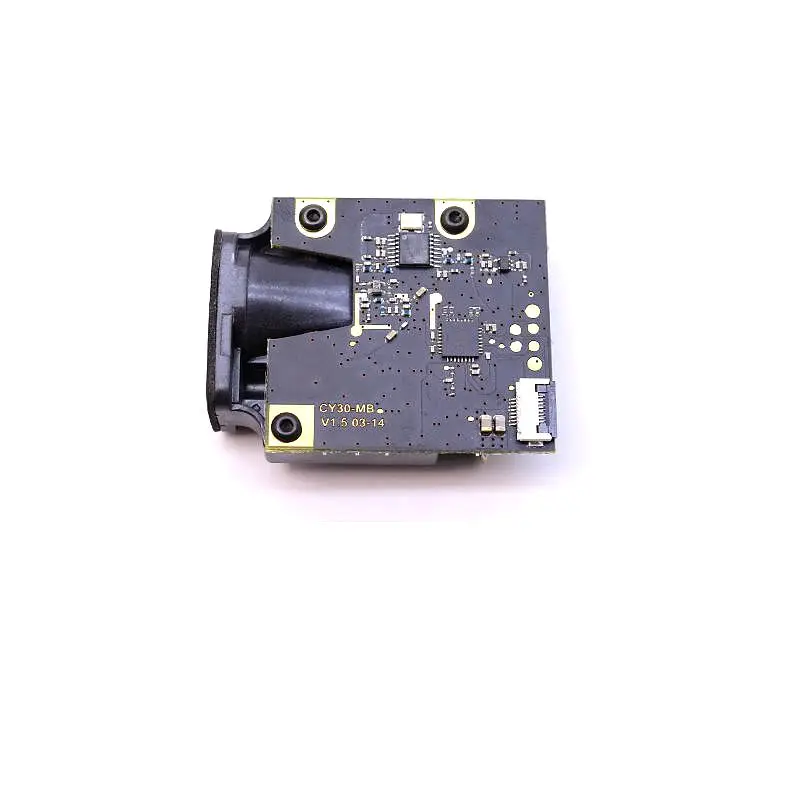

Видимый размер и интерфейс:

Порты и разъёмы

Напряжение

Функция

Примечания

VCC

3-3,3 V

Модуль источника питания

Больше, чем3,3 V записи

GND

Мощность модуль питания

ТСД

3v-5v

Модуль отправляет pin-код

Может быть напрямую5V однокристальная компьютер, подключенный, типов двухтактный ввода-вывода и ограничение тока резисторы в неопределенного с 3,3 V подключен к микроконтроллер

RXD

3v-5v

Модуль приема данных pin-код

Может быть напрямую5V однокристальная компьютер, подключенный, типов двухтактный ввода-вывода и ограничение тока резисторы в неопределенного с 3,3 V подключен к микроконтроллер

Гибкая печатная плата

0,5mm 8p раскладушка

На что следует обратить внимание:

Пользователь запрещает или сварку, чтобы открыть модуль на любом устройстве,

Запрещен модуль, чтобы смотреть прямо на солнце

Модуль свяжитесь жидкости

Использование спирта или органических растворителей для очистки объектива

Используйте или другие предметы непосредственно для очистки объектива

Номинальное напряжение, кроме напряжения питания

Этот модуль относится к прецизионному электронному оптическому оборудованию, продажа без проблем с качеством не подлежит замене, покупка равна согласию с этим соглашением
