Общее введение модуля AD9850V1.0

1Диапазон частотного управления составляет 0-12,5 МГц (Теоретическое Значение, с использованием кристаллического осциллятора 25 МГц); Выходная Синусоидальная и треугольная амплитуда волны составляет около 600 mVPP, квадратный выход волны отрицательное 5 Vpp, амплитуда будет уменьшена после увеличения частоты (специфические могут сослаться на Детеныши, описанные в более поздней части формы волны тестовых точек); Точность шага системы составляет 0,1 Гц.

2Выход не имеет фильтра низких частот и высокоскоростного усилителя; Модуль и нижняя часть могут быть разделены, а модуль AD9833 может использоваться отдельно, что удобно и практично.

3Форма выходного сигнала: Синусоидальная волна, квадратная волна;

4Источник питания основной платы: 12 В; вход с защитой диода; встроенный чип регулятора LM7805, при использовании источника питания 8 в также возможно, потому что сама система поставляет потенциал + 5 В;

5Режим работы: ручка с цифровой индикацией управления переключателем (один кнопочный переключатель выполняет все функции, пожалуйста, обратитесь к демонстрационному видео для конкретной операции).

6Выходной интерфейс: выход Q9 и штырь.

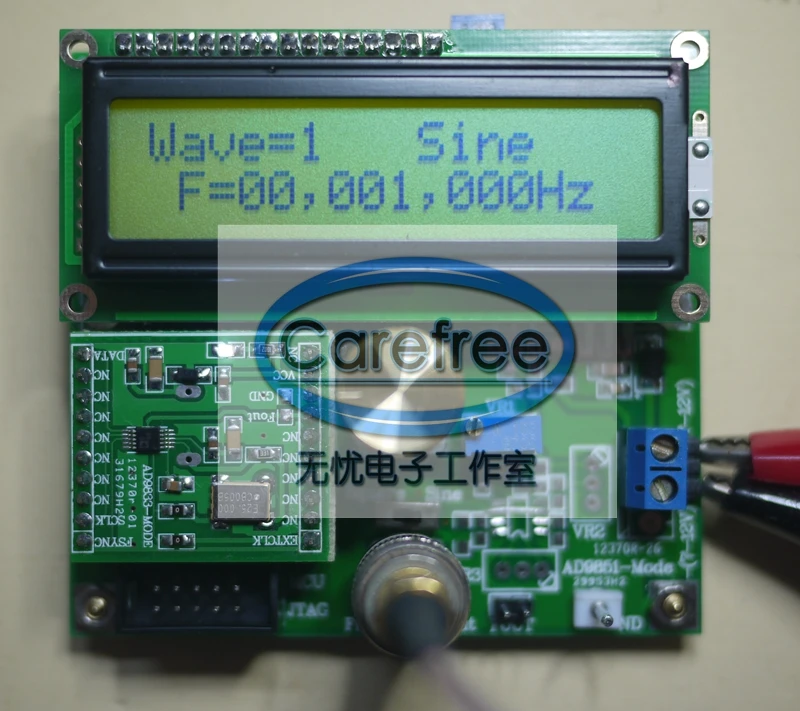

II. Физическая схема модуля AD9833V1.0

Часть измерительной точечной формы сигнала модуля AD9833V1.0 (измерение осциллографа 1 г)

Описание: на рынке многие используют 100 м осциллографы для измерения, поэтому форма сигнала очень хорошая, потому что частота дискретизации осциллографа не достаточно, с низким эффектом пропуска. Наш магазин использует 1G результаты измерений осциллографа Tektronix, которые могут хорошо отражать фактическую форму волны.

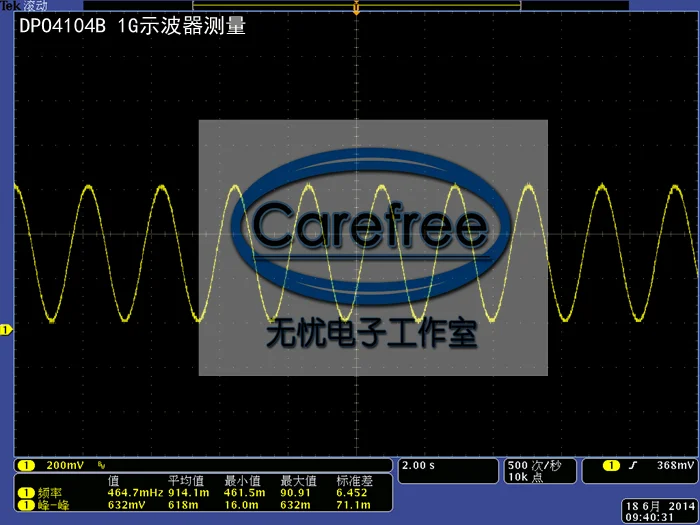

1,1Синусоидальный сигнал 0,5 Гц

1,2Синусоидальная волна 100 Гц

1,3Синусоидальная волна 1 кГц

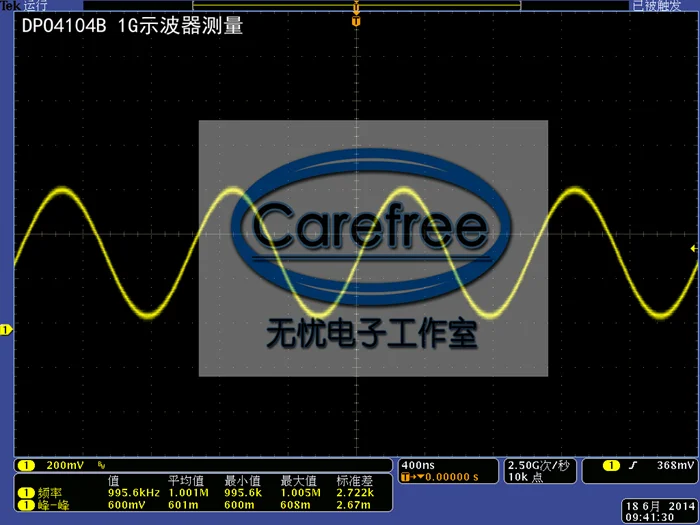

1,4Синусоидальная волна 1 МГц

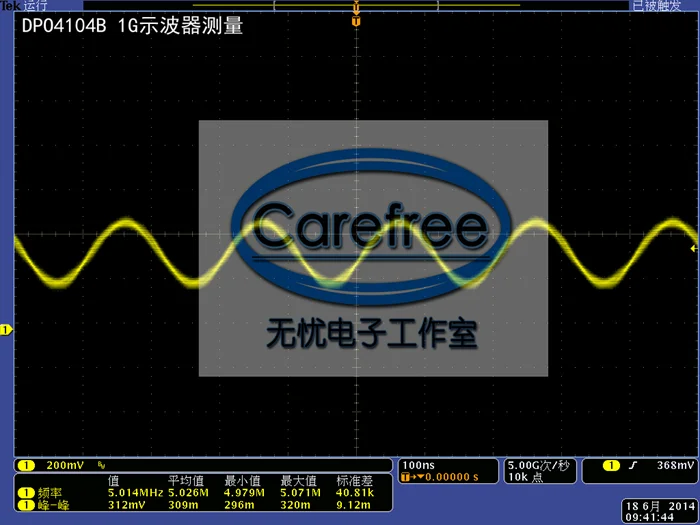

1,55 МГц волны синусоидальной волны

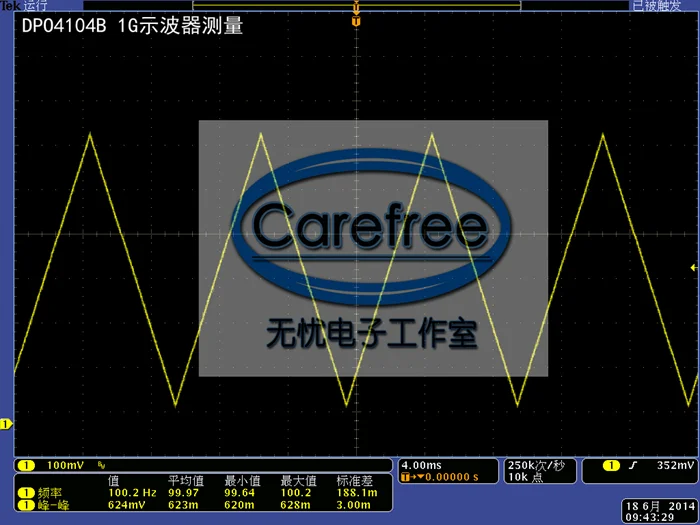

2,1Треугольная волна 100 Гц

2,21 кГц Форма волны треугольной волны

2,310 кГц Форма волны треугольной волны

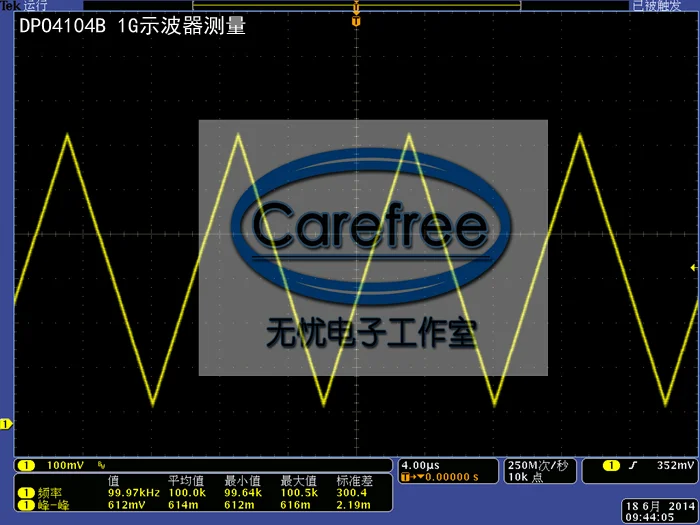

2,4100 кГц волновой формы треугольной волны

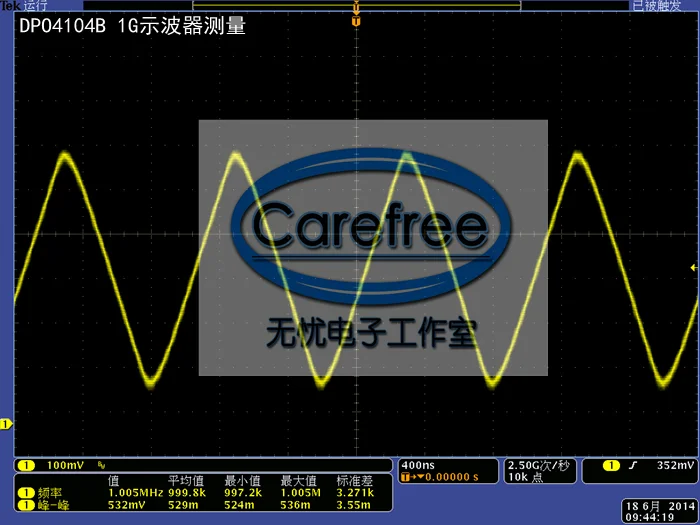

2,51 МГц Форма волны треугольной волны

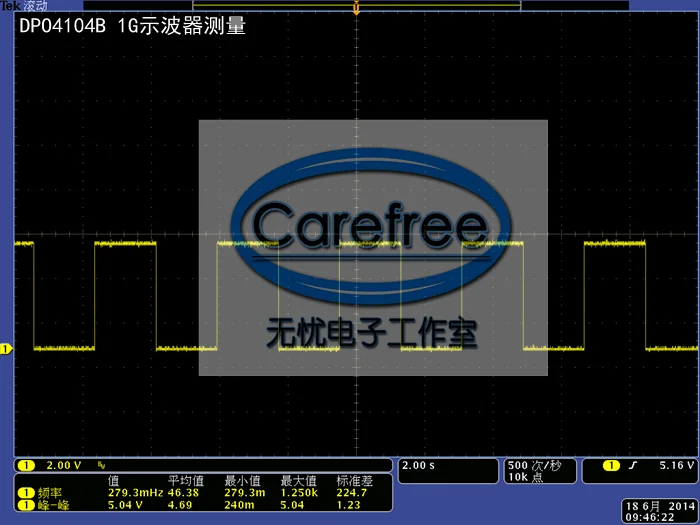

3,1Квадратная волна 0,3 Гц

3,2Квадратная волна 100 Гц

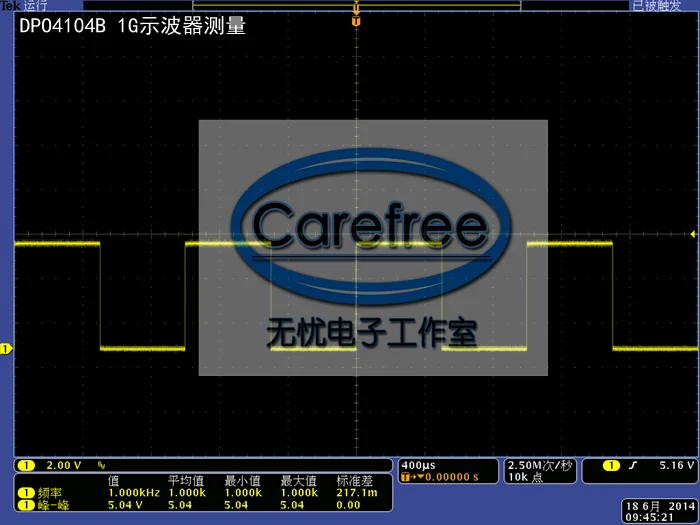

3,3Форма волны квадратной волны 1 кГц

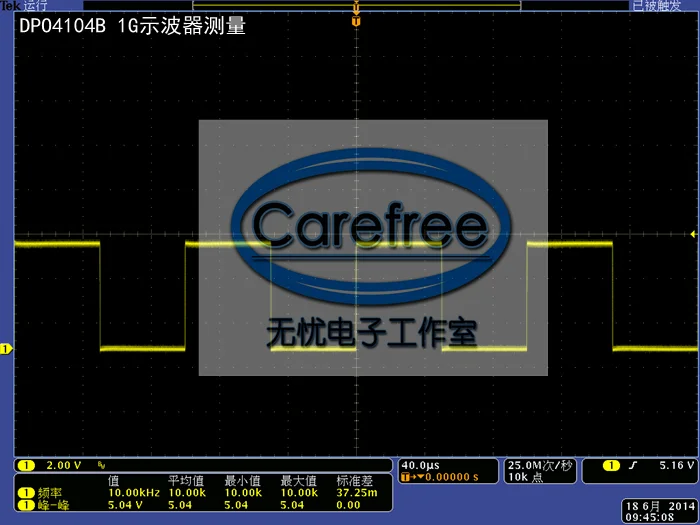

3,4Квадратная волна 10 кГц

3,5Квадратная волна 100 кГц

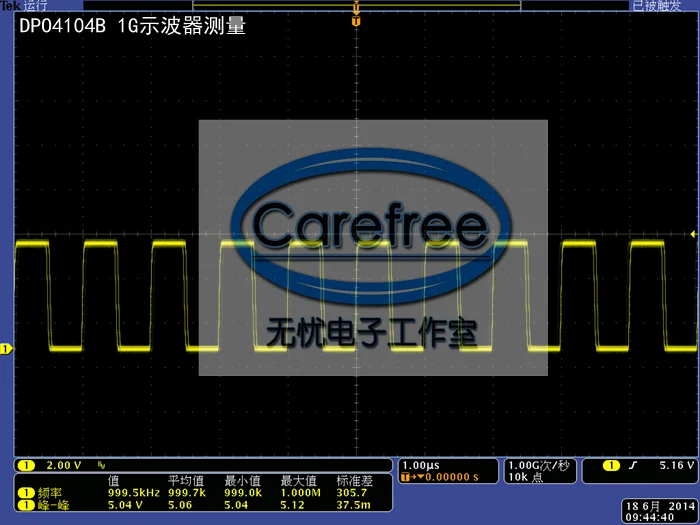

3,6Форма волны квадратной волны 1 МГц
