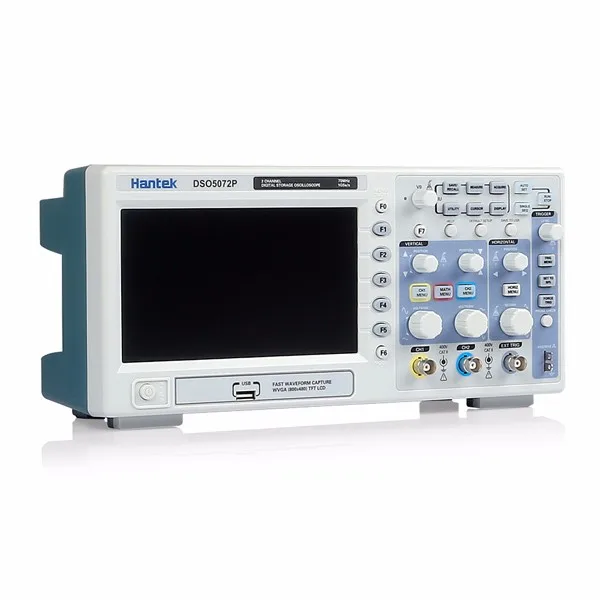

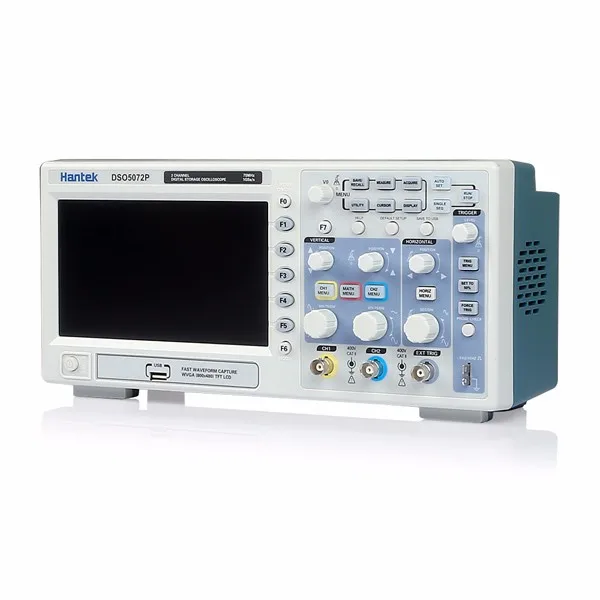

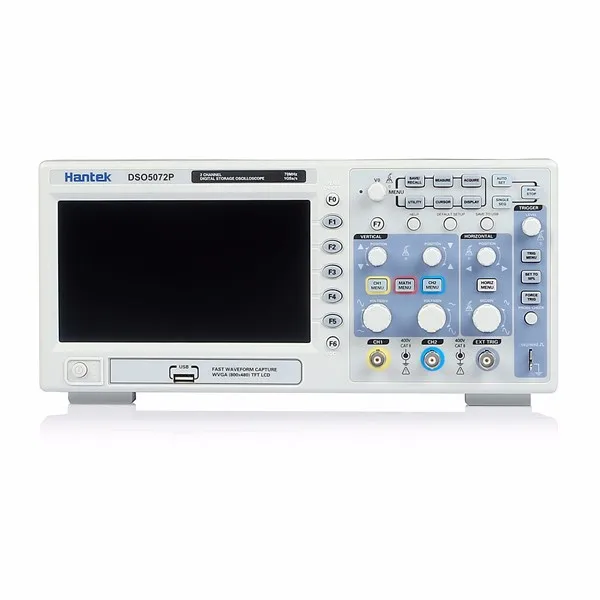

Цифровой осциллограф Hantek DSO5072P 70 МГц 2 канала 1 Гвыб/с 7 дюймовый TFT ЖК

Описание:

Hantek DSO5072P Цифровой осциллограф 70 МГц 2 канала 1GSa/s 7 дюймов TFT LCD

Особенности:

70 МГцШирина полосы
1gsa/s частота образцов в реальном времени
Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480)
Длина записи до 40K
Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.
USB хост и подключение устройства, стандарт
Несколько автоматических измерений
Четыре Математические Функции, включая стандарт FFTs
Предоставляет программное обеспечение для анализа в реальном времени ПК
VGA дополнительно

Параметры: Модель DSO5072P Приобретение
Частота дискретизации Образец в реальном времени: 1GS/s
Входы Входы муфта AC, DC, GND Входы Impendance 1MΩ ± 2%/20pF ± 3pF Горизонтальный Системы
Образец диапазон скорости цифрового потока 500 мс/с -- 1GS/s
Сигналов интерполяции (Sin x)/x
Запись Длина 40K
SEC/DIV диапазон 4ns/div до 40s/div
Частота дискретизации и
Точность задержки времени ± 50ppm (в течение любого ≥ 1ms интервала времени)
Диапазон местоположения 20ns/div до 80us/div; (-8div x s/div) до 40 мс;
200us/div до 40s/div; (-8div x s/div) до 400s
Точность измерения времени Дельта
(Полная пропускная способность) Одиночный снимок, нормальный режим: ± (1 интервал образца
+ 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца +
100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200
Вертикальный Системы
Вертикальный Разрешение 8-бит, все каналы в выборку одновременно
Диапазон местоположения 2 мВ/деление до 10V/div
Пропускная способность 70 МГц
Время подъема на BNC (Типичный) 5ns
Предел пропускной способности 20 МГц
Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC
DC усиления точность ± 3% для нормального или среднего режима приобретения,
От 5 В/div до 10 мВ/div;
± 4% для нормального или среднего режима приобретения,
5мв/див до 2МВ/Див

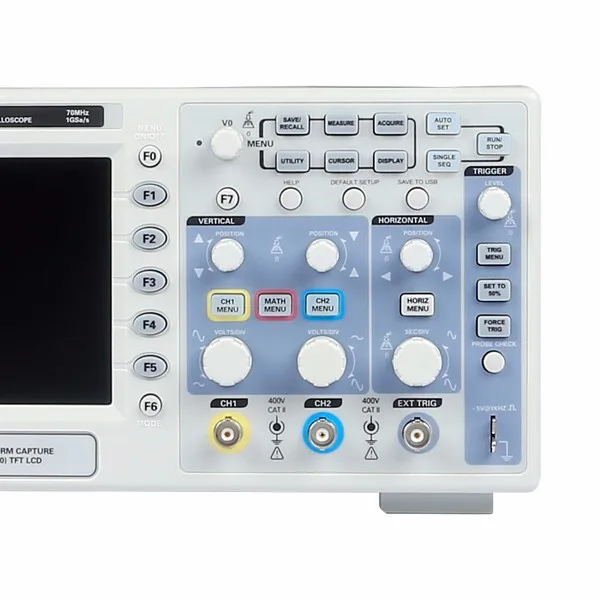

Триггер Системы
Тип триггера Края, видео, импульсы, наклон, со временем, альтернатива
Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока
Режимы ожидания Авто, нормальный, одиночный
Муфта Тип DC, AC, шумоподавление, HF отклонение, LF отклонение
Чувствительность триггера
(Тип триггера кромки) DC(CH1,CH2):
1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до
100 МГц; 2div от 100 МГц до полного;
DC(EXT):
200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
DC(EXT/5):
1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц
LF отклонение: такие же, как и лимиты постоянного тока для частот
Выше 150 кГц; Ослабляет сигналы ниже 150 кГц
Триггер диапазон уровня CH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 V;
EXT/5:± 6В
Точность уровня срабатывания (типичная)
Точность
Для сигналов с подъемом и
Спада ≥ 20ns CH1/CH2: 0.2div × Вольт/div в пределах ± 4 делений
От центра экрана;
EXT: ± (6% настроек + 40мв);
EXT/5: ± (6% настроек + 200 мВ);
Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц
Видео вспышка триггера

Видео вспышка триггера Тип CH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400mV;
EXT/5: 2 в
Форматы сигналов и частоты поля,
Видео вспышка триггера Тип Поддержка трансляции NTSC, PAL и SECAM
Системы для любого поля или любой линии
Выравнивание диапазон 100ns ~ 10s
Триггер счетчик частоты
Считывания Разрешение 6 цифр
Точность (обычная) ± 30ppm (включая все частотные характеристики
Ошибки и ± 1 количество ошибок)
Частотный диапазон Переменный ток, от 4 Гц до номинальной полосы пропускания
Дисплей
Дисплей Тип 7 дюймов 64K цветной TFT (диагональный жидкий кристалл)
Дисплей Разрешение 800 горизонтальных 480 вертикальных пикселей
Дисплей контраст Регулируемый (16 зубчатых колес) с индикатором хода
Зонд компенсатор Выход
Выходное напряжение (типичное) Около 5Vpp в ≥ 1MΩ нагрузки
Частота (обычная) 1 кГц

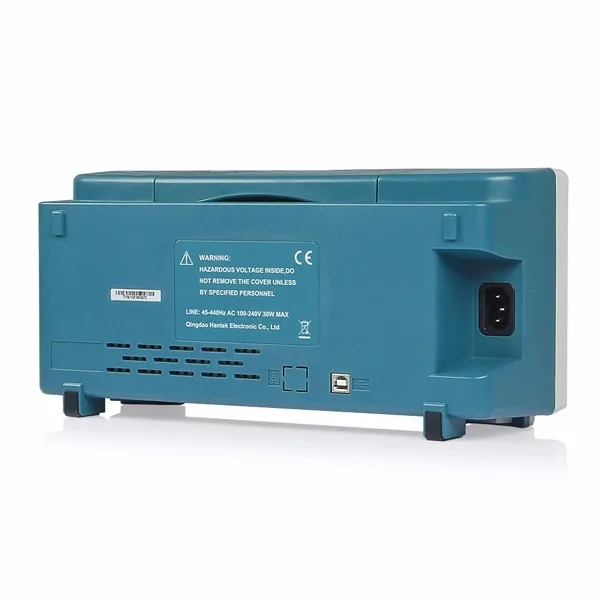

Питание
Поставка Напряжение 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CAT II
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATII
Мощность потребления <30W
Предохранитель 2A, рейтинг, 250V
На окружающую среду
Температура Работа: 32 °F до 122 °F (0 °C до 50 °C);
Нерабочее: от-40 °F до 159,8 °F (от-40 °C до + 71 °C)
Метод охлаждения Конвекционная печь
Влажность + 104 °F или ниже (+ 40 °C или ниже): ≤ 90% относительной влажности;
От 106 °F до 122 °F (+ 41 °C до 50 °C): ≤ 60% относительная влажность
Высота над уровнем моря Рабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов)
Механические часы
Размеры Длина 385 мм, ширина 200 мм, высота 245 мм
Вес 3,5 кг (с упаковкой); 2,08 кг (без упаковки)

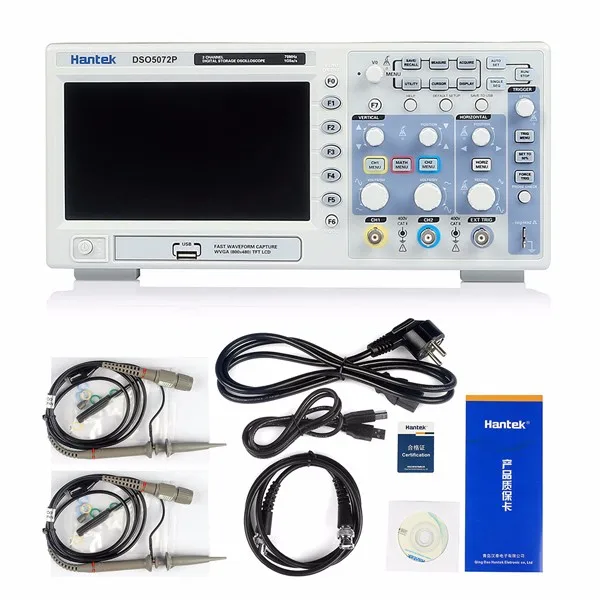

Посылка включает в себя:
Цифровой осциллограф DSO5072P-1 шт.
1 x Мощность шнур
2 х зонд
USB кабель (1 шт.);
1 x CD-ROM
