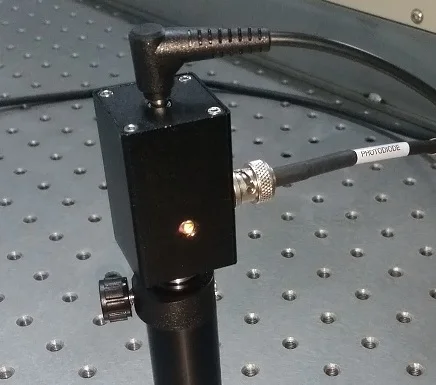

Высокая Скорость детектор на базе фотодиода

1 Высокоскоростной фотодиод импортированной компании Binsong

2-диапазон отклика волны: 300-1100 нм

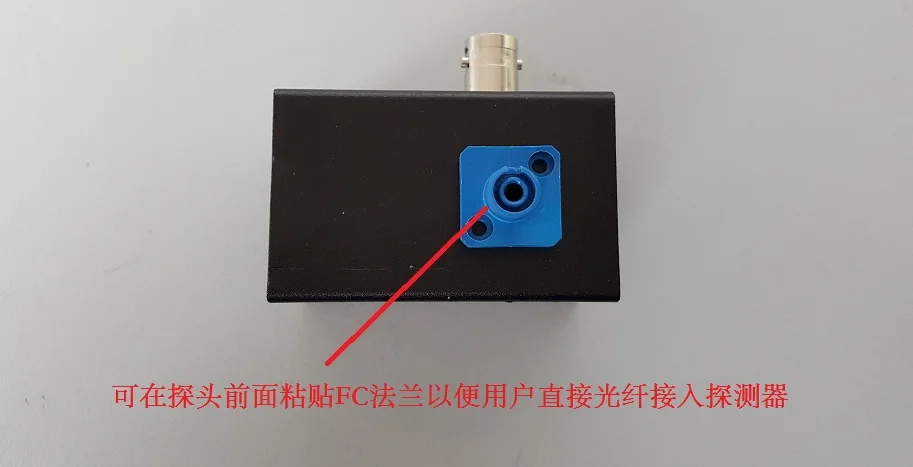

3. Детектор материал кремния, и, диаметр мембранного указателся зонда составляет менее 0,5 мм. По умолчанию светильник свободного места входит в зонд. Если пользователь нуждается, фланец FC может быть вставлен перед зондом, чтобы пользователь мог получить доступ к детектору непосредственно с оптическим волокном. При покупке, пожалуйста, укажите заранее, что детектор по умолчанию поставляется без фланца FC

4 частоты Отключения:>1 ГГц

5 Поднимающаяся Кромка:<300ps,Падающие края:<500ps

6 Диапазон выходного напряжения: 0-12 В (12 В напряжение питания)

7. Выходное сопротивление детектора-1 м Ом. Если пользователь хочет получить соответствующую скорость отклика, он должен объединить выходное сопротивление с соответствующим сопротивлением. Чтобы увеличить частоту отклика детектора, выход детектора должен быть соединен параллельно с сопротивлением 50-100 Ом (обычно 50 Ом параллельно, И осциллограф с пропускной способностью больше или равен 300 МГц также имеет сопротивление 50 Ом выбор). Чем меньше выходное сопротивление параллельно, тем выше пиковая мощность падающего оптического сигнала. В противном случае, чем ниже выходное напряжение, и пользователю необходимо найти баланс между пропускной способностью и напряжением. Вообще говоря, ширина пульса обнаружения составляет несколько сотен наносекунд, пикосекунд или femtosecond лазерных импульсов, а выходной терминал детектора требует сопротивления 50 Ом-100 Ом параллельно; если детектор составляет от 500 Н до 500 НС лазерных импульсов, выход детектора требует параллельного сопротивления 1 К-10 к ом; Если при обнаружении нескольких сотен ms-500 лазерных импульсов США выходной терминал детектора требует параллельного сопротивления 10 K-100 K ohm; Если Обнаружение превышает 500 ms или 500 ns. Если выходное напряжение детектора слишком высокое, или для устранения влияния естественного светильник, резистор 100k или потенциометр можно правильно подключить параллельно. Можно уменьшить внешний шум, а другой-уменьшить амплитуду выходного напряжения.

8 Напряжение питания 9-24 В постоянного тока

9 может использоваться для обнаружения сверхбыстрых импульсных лазеров, таких как femtosecond или picosecond лазеров, наносекундных лазерных импульсов и квазинепрерывных лазеров уровня us или MS, А также может быть использован для прямого обнаружения интенсивности непрерывного лазера или нелазерных источников.

Список отгрузки: один фотоэлектрический детектор, один 12V DC Регулируемый источник питания, для двух частей.

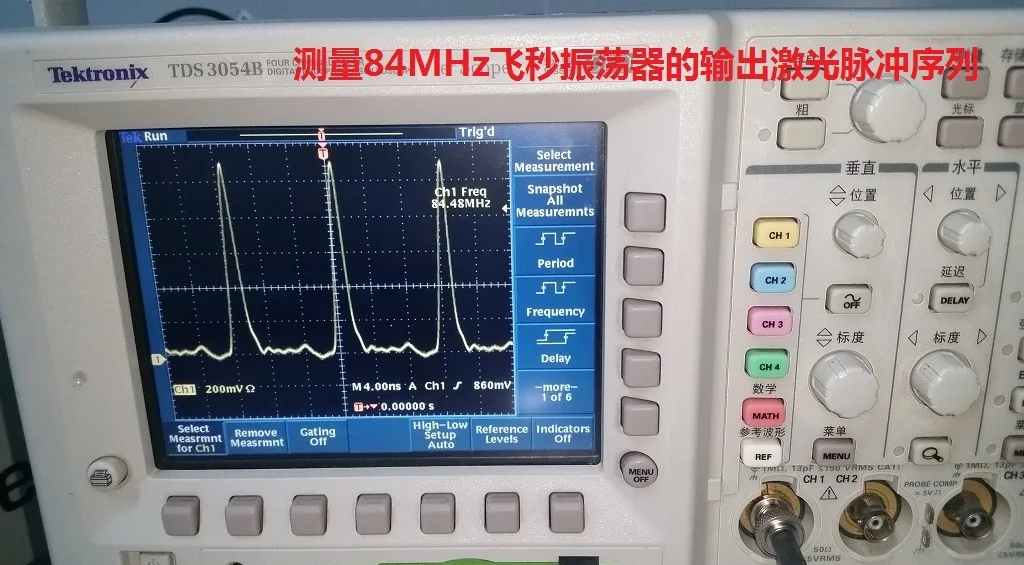

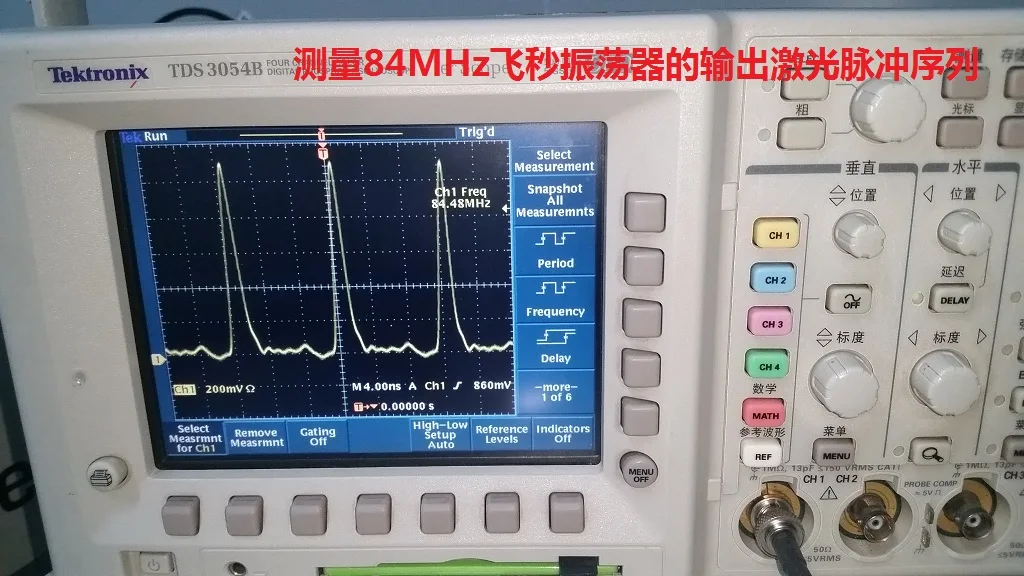

Ниже представлена форма сигнала детектора femtosecond:

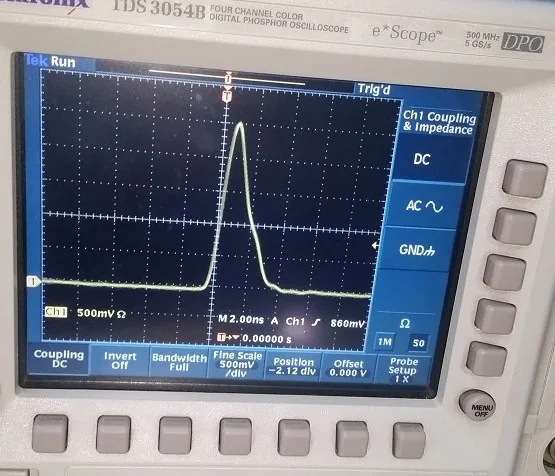

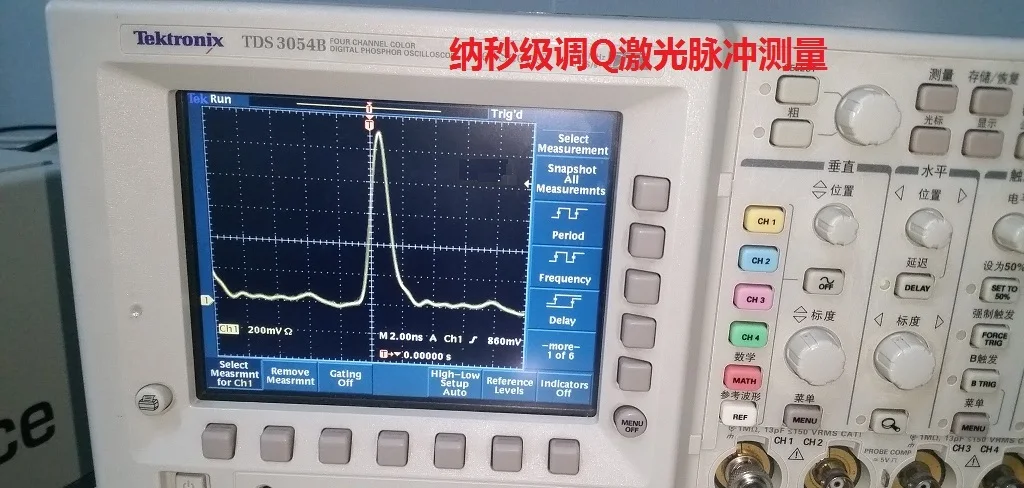

На следующем рисунке показана Форма волны наносекундного q-переключенного лазера.
