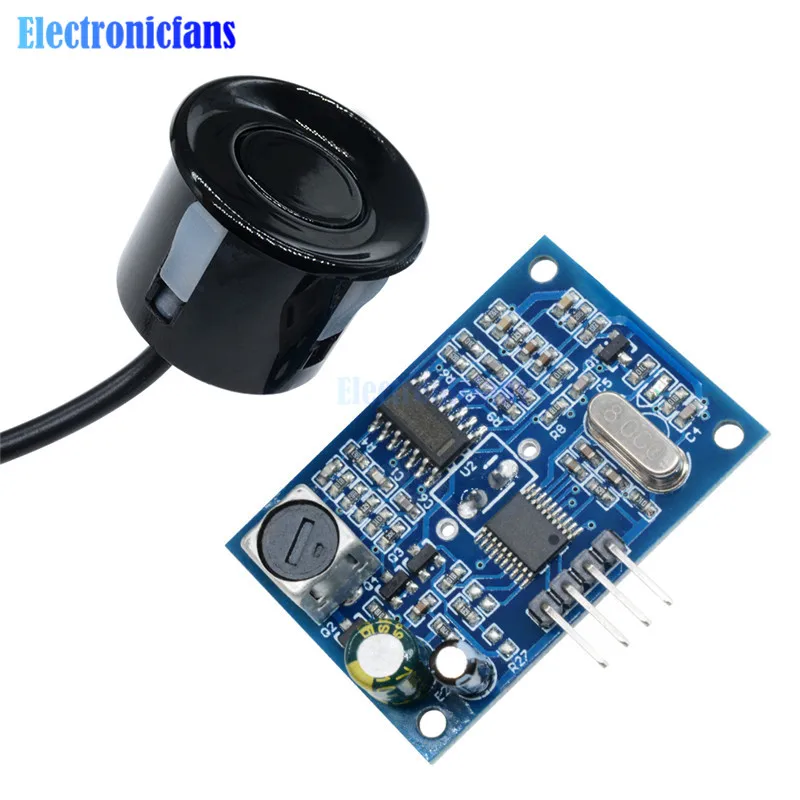

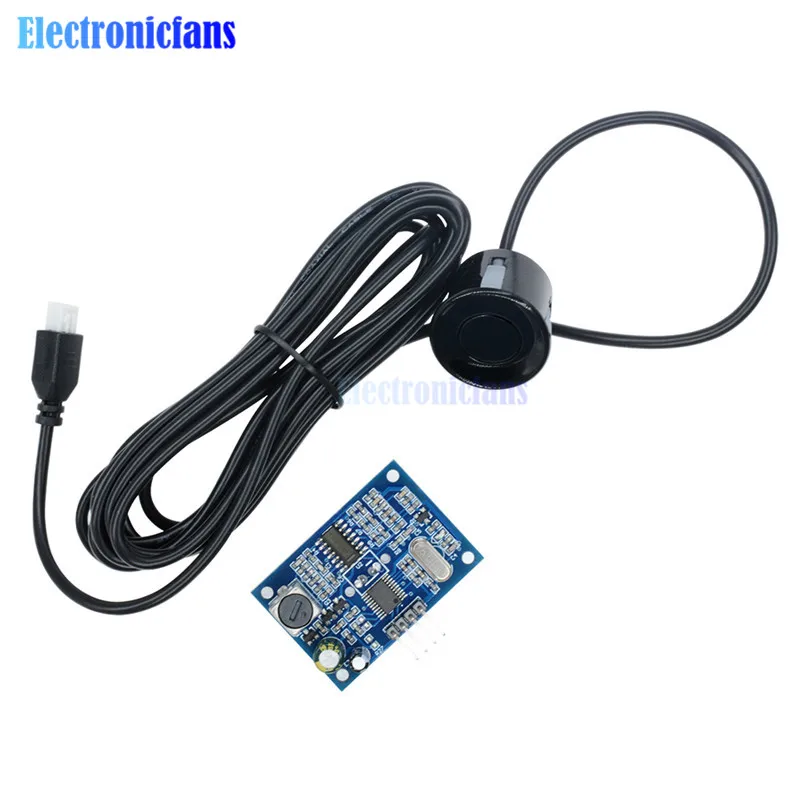

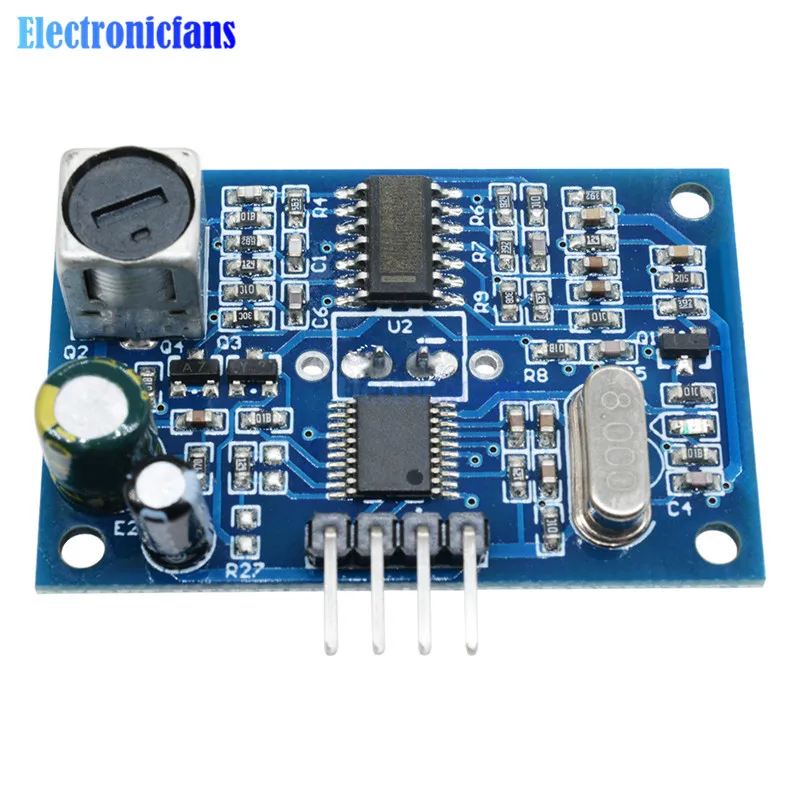

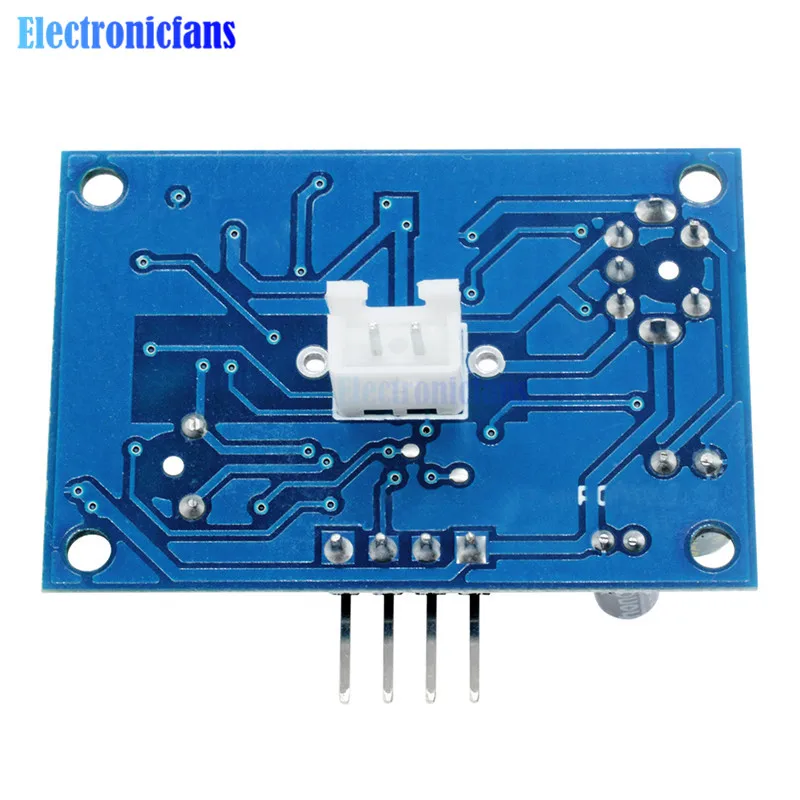

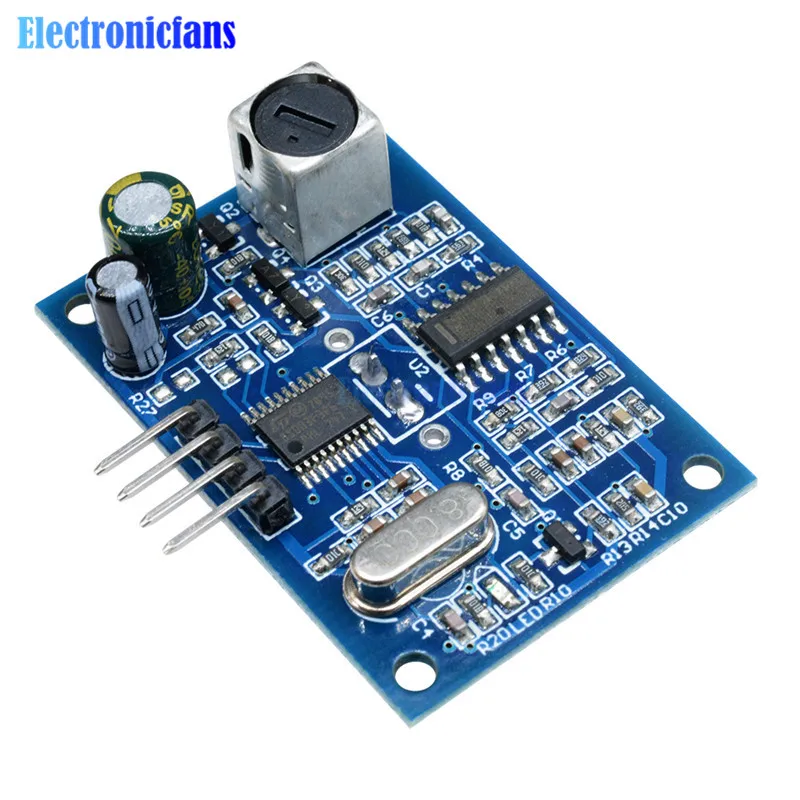

Водонепроницаемый модуль ультразвукового датчика для Arduino JSN SR04T

Водонепроницаемый модуль ультразвукового датчика для Arduino JSN SR04T

Электрические свойства:

Электрические параметры: JSN-SR04T

Рабочее напряжение: 5 В постоянного тока

Ток покоя: 5 мА

Общая Текущая работа: 30 мА

Частота акустического излучения: 40 кГц

Далекое расстояние: 4,5 м

Штора: 25 см

Проводка: + 5 В (положительный источник питания)

Trig (сторона управления) RX

Эхо (приемник) TX

GND (отрицательный)

Размер модуля: 41 мм * 28,5 мм

Разрешение: около 0,5 см

Угол: менее 50 градусов

Рабочая температура: -10 ~ 70 °

Температура хранения: -20 ~ 80 °

Особенности продукта:

1, маленький размер, прост в использовании;

2. Низкое напряжение, низкое энергопотребление;

3, высокая точность;

4, сильная защита от помех;

5, интегрированный с проводным закрытым водонепроницаемым зондом, подходит для влажных, жестких случаев измерения.

Применение:

1. Горизонтальное расстояние;

2. Предотвращение препятствий, автоматическое управление;

3, объект подходит, есть Воспринимаемый

4. Контроль движения;

5. Безопасность, Промышленный контроль;

6. Искусственный интеллект и исследования

Основной принцип работы:

(1) Использование порта IO триггера расположение, до сигнала высокого уровня по крайней мере 10us;

(2) модуль автоматически отправляет 8 40 кГц Fang Bo, автоматическое определение возврата сигнала;

(3) возврат сигнала, высокий уровень выводится через эхо порта IO, время работы высокого уровня

Ультразвуковой от запуска до возврата. Испытательное расстояние = (высокое время * скорость звука (340 м/с) /2;

Этот модуль использует простой метод, порт управления с 10US выше высокого уровня, может ждать высокого уровня

Выход в приемном порту. Выход может управлять таймером, когда этот порт низкий, можно прочитать значение таймера,

На этот раз для определения местоположения времени, можно рассчитать расстояние. Так постоянно проходит цикл испытаний, что может достичь

Измерение стоимости вашего мобильного телефона.
