Параметры макетной платы:

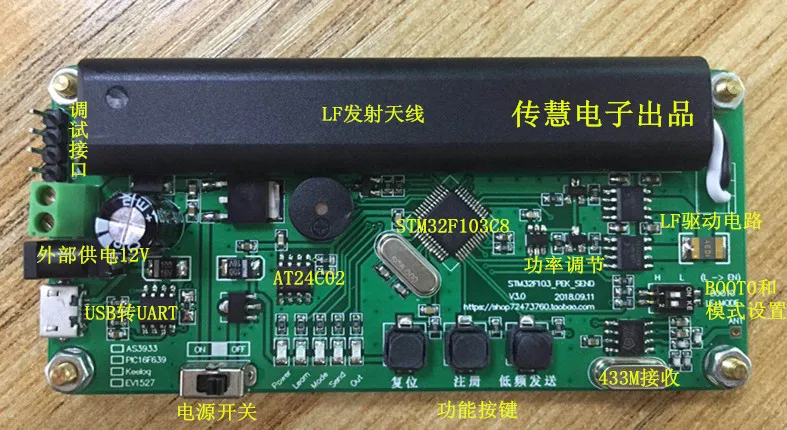

Базовая плата управления:

Модель MCU: STM32F103C8.

Модуль приема супергетеродинных сигналов 2,433 МГц: SYN480.

3. Низкочастотная передающая антенна wake-up.

4. Выходное реле.

5. Низкая частота wake-up антенна выбор напряжения: DC 5 В/12 В.

6. Встроенный USB в TTL, для достижения связи, процедур загрузки, питания.

7. Мощность расстояния пробуждения может быть отрегулирована 1-6 м

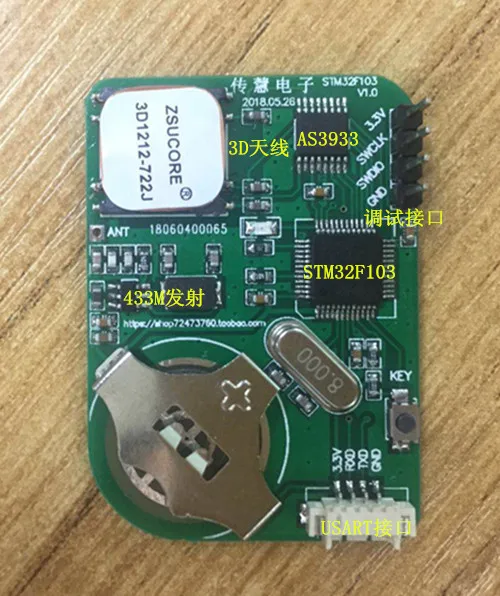

Пульт дистанционного управления терминал:

1. Модель MCU:STM32F103C8.

Модуль отправки 2,433 МГц: SYN113/115.

3. Низкочастотная приемная антенна x/y/z, направленная.

4. Кнопка дистанционного управления.

5. Загрузка и связь (тип pad).

6. Аккумулятор с кнопками CR2032 (seat)Shunfeng Express не требуется генерировать аккумуляторы.

7. Расстояние пробуждения 1-6 м

8. Расход энергии в режиме ожидания составляет 15ua.

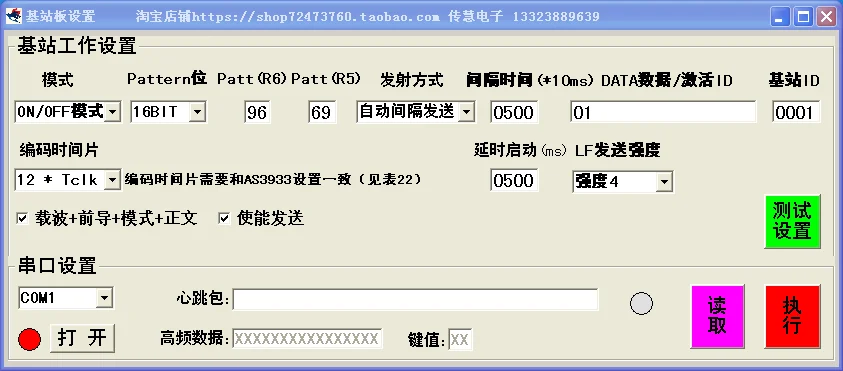

Программное обеспечение для настройки базовой станции:

Он может напрямую управляться с помощью компьютера-хоста, чтобы сконструировать рабочие параметры базовой станции. После установки параметров, нажмите и выполните и отправьте Входные параметры на плату базовой станции. Системная плата базовой станции будет сохранять параметры до AT24C02, а базовая станция будет работать определенным образом. Параметры конфигурации внутри базовой станции также может быть считывание показаний.

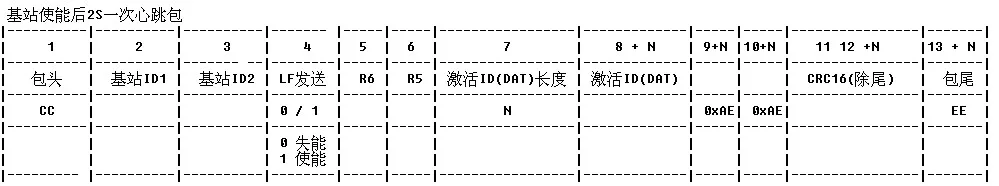

Плата базовой станции 2S один раз, отправка пакета сердцебиения, прием высокочастотных данных, будет отображать высокочастотные данные. Вот каркасной структуры сердцебиения

Операционные процедуры:

1. Плата базовой станции оснащена аккумуляторами CR2032, а плата отправки подключена к компьютеру с помощью линии передачи данных на Android мобильный телефон (или подключена к блоку питания DC12V).

2. Плата приемаИдеальное положение антенна находится параллельно антенна на получение конечного (самое дальнее расстояние).

3. Включите выключатель питания, включите питание базовой станции доска, настройте базовой станции доска и начните отправлять в wake-up сигнал (время ожидания базовой станции доска 433 RF готов получать данные по дистанционный пульт плиты составляет около 4S без данных Out_LED И действующий звуковой сигнал). Отправка индикаторных огней включается, как только отправляется сигнал wake-up, STM32 после получения сигнала wake-up платой дистанционного управления, И в то же время через модуль радиопередачи 433M MCU. Имитирует отправку фиксированного кода (или пользовательского или прокручиваемого кода) данных три раза в ряд. Плата отправки декодирует полученные данные. После проверки действительности, звуковой сигнал звучит 11-3, а Out_LED загорается.

4. Ручной режим: автоматический режим по умолчанию (сигнал LF отправляется в интервальный цикл), когда плата базовой станции включена, положение H переключателя циферблата автоматическое в соответствии с режимом набора номера, L позиция ручная, автоматическая передача с интервалом или ручная передача могут быть переключены вперед и назад, Индикатор режима светильник включается вручную, и наоборот. Руководство по эксплуатацииМодельСигнал LF не будет отправлен автоматически в режиме. Ему нужно нажимать на отправку на пуговицах короткая.Для того, чтобы отправить НЧ-сигнал после того, как и ждать еще разДля получения высокочастотных данных (в ожидании 4S).

5. Пояснение: о причине, по которой плата базовой станции не движется после того, как плата получателя ждет, когда она появится в течение 4S:

1. Приемный конец находится далеко (плата представляет собой тестовая плата, реальный эффект высокочастотного пульта дистанционного управления плохое, некоммерческого уровня используется только для тестирования не для оценки производительности тестовой платы. Конечно, низкие частоты соотношение испытание в соответствии с проектом приложения и фактическая сфера использования. Следует обращать внимание на соответствие антенны резонансной ёмкости для дальнейшего усиления LF-эффекта, AS39. 33 внутренних 32PF шаг за шаг, регулируемыйРезонансный конденсатор с алюминиевой крышкой)

2) узнал или нет пульт дистанционного управления, узнайте об этом снова.

6. Процесс управления: плата дистанционного управления пробуждается-> после пробуждения, аналоговый код 433M, отправка-> сигнал приема 433M платы отправки-> плата базовой станции, проверка ли полученные данные являются законными-> Включите релейный выход, индикатор, звуковой сигнал.

7. Подробные инструкции по эксплуатации. Пожалуйста, обратитесь к инструкциям, которые немного отличаются от вышеперечисленных, но общий способ работы такой же.

Отправка напылением Упаковочный лист:

1. Одна приемная плата и одна передающая плата.

2. Аккумулятор с кнопками CR2032 (Шунь Фэн не развивает)

Передающая антенна 3,125 кГц.

4. Схема, схема PCB и исходный код отправляются по электронной почте. Снимите фотографии и не забудьте отметить почтовый ящик.
