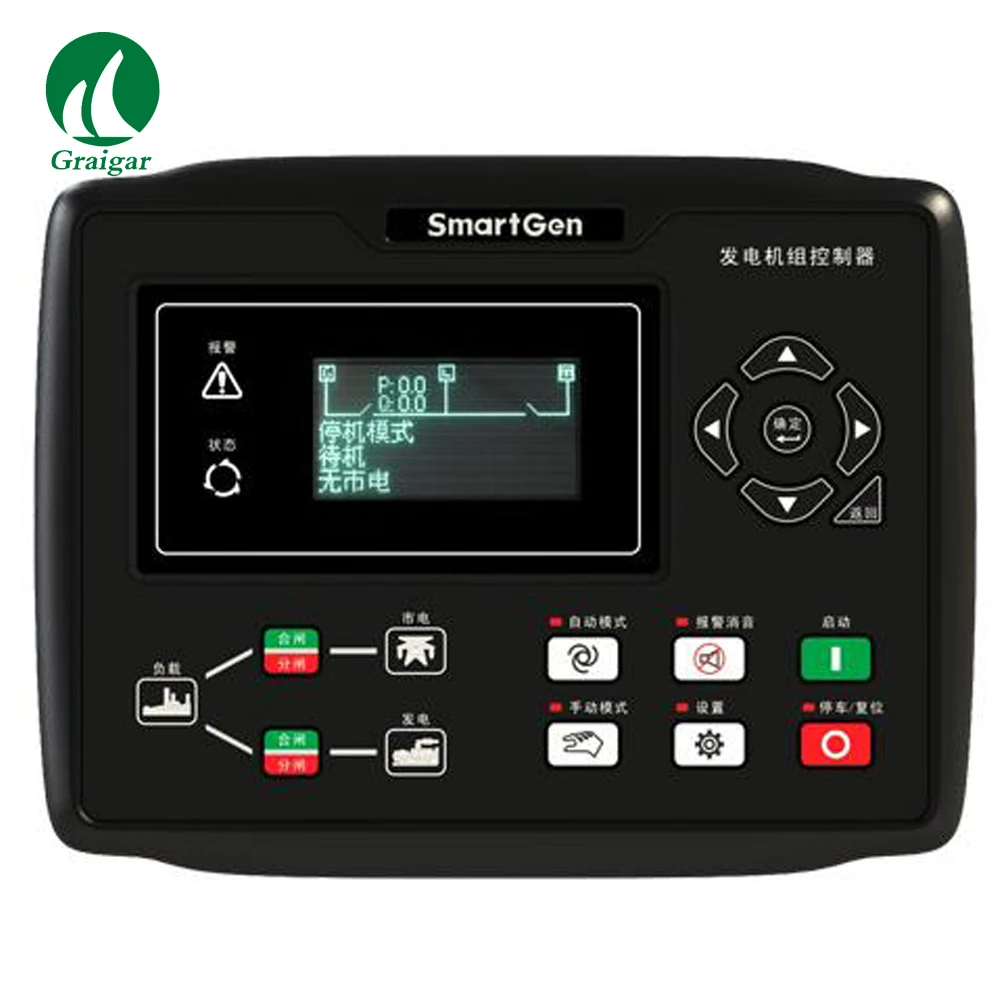

HGM8120CAN блок управления генератором для автоматизации генераторной установки и контроля монитора

 HGM8100N серии genset контроллеры специально разработаны для экстремально высокой/низкой температуры окружающей среды(-40 ~ + 70)°C. Контроллеры могут управлять надежностью в экстремальных температурных условиях с помощью дисплея VFD или ЖК-дисплея и компонентов, которые противостоят экстремальной температуре. Контроллер обладает сильной способностью анти-электромагнитных помех, может использоваться в сложных условиях электромагнитных помех. Легко поддерживать и обновлять благодаря подключенному терминалу. Вся информация о дисплее-китайский (также может быть установлена на английском или других языках).

HGM8100N серииКонтроллеры genset интегрируют оцифровку, интеллектуальную и сетевую технологию Которые используются для автоматизации genset и системы управления монитором одного блока для достижения автоматического запуска/остановки, измерения данных, защиты сигнализации и «трех дистанционных» функций (дистанционное управление, дистанционное измерение и Удаленная связь).

HGM8100N серии Генераторная установка контроллеры Принять 32-битный микро-процессор технологии с высокой точностью параметры измерения, фиксированная стоимость регулировка, настройка времени и заданное значение регулировки и т. д. Большинство параметров можно настроить с передней панели, и все параметры могут быть настроены ПК через интерфейс RS485 или ETHERNET для настройки и мониторинга. Его можно широко использовать во всех типах автоматической системы управления генератором с компактной структурой, передовыми схемами, простыми соединениями и высокой надежностью.

HGM8110N: Используется для одиночных систем автоматизации. Управляйте genset start/stop через дистанционное управление сигналами.

HGM8120N: AMF (автоматическое отключение сети), обновления на основе HGM8110N, кроме того, имеет функцию контроля количества электрической сети и автоматического управления электросети/генератора, особенно для автоматической системы, состоящей из генератора и сети.

MOUDLES сравнение

Контроллер серии HGM8100N включает HGM8110V,HGM8120V,HGM8110L,HGM8120L,HGM8110CAN и HGM8120CAN. HGM8100N был совместно назван HGM8110V,HGM8110L и HGM8110CAN.HGM8120N был совместно назван HGM8120V,HGM8120L и HGM8120CAN.

HGM8110V

 Дисплей

Сети наблюдения

Вход NUMBER дня

Выход номер

Кол-во датчиков

Земля Curren

Расписание

Функция

RS485

ETHERNE

GSM

J1939

USB

Часы в режиме реального времени

Журнал событий

Вход/Выход

Примечание:

1) два фиксированных выходных порта: старт-выход и выход топлива.

2) аналоговый датчик количества состоит из трех фиксированных датчиков (датчик температуры, датчик давления и датчик уровня топлива) и двух гибких датчиков.

Производительность и характеристики

С рукояткой-32 бит SCM, с высокой степенью интеграции аппаратных средств, новый уровень надежности.

Вакуумный флуоресцентный дисплей (VFD) или ЖК-дисплей (может контролировать нагрев в соответствии с температурой окружающей среды), выбираемый китайский/английский интерфейс, который может быть выбран на месте, что делает ввод в эксплуатацию удобным для персонала завода.

ЖК-дисплей изготовлен из твердого акрилового материала с хорошей износостойкостью и устойчивостью к царапинам.

Силиконовая панель и кнопки могут использоваться в условиях экстремальных температур.

Интерфейс связи RS485 включает «Три удаленных функции» (дистанционное управление, Дистанционное измерение и удаленное общение) в соответствии с Протоколом MODBUS.

Мониторинг Ethernet может быть реализован через интерфейс связи ETHERNET (нужен контроллер с интерфейсом Ethernet).

Оснащен функцией SMS (Служба коротких сообщений). Когда genset тревожит, контроллер может отправлять короткие сообщения через SMS автоматически на макс. 5 телефонных номеров. Кроме того, статус генератора можно контролировать и проверять с помощью SMS.

Оснащен портом CANBUS и может взаимодействовать с genset J1939. Может не только отслеживать часто используемые данные (например, температуру воды, давление масла, скорость, расход топлива и т. д.) машины ECU, но и управлять запуском, выключением, повышение скорости и скорости при помощи порта CANBUS (требуется контроллер с интерфейсом CANBUS).

Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, И 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240V и частота 50/60 Гц.

Собирает и показывает 3-фазное напряжение, ток, мощность, параметр и частотой генератора или сетевого адаптера.

Для сети, контроллер имеет перенапряжения, перегрузки и частоты, потери фазы и фазы последовательности неправильные функции обнаружения; Для генератора, контроллер имеет избыточное и низкое напряжение, над и под частотой, потеря фазы, неправильная фаза, избыточная и обратная мощность, функции перегрузки по току.

3 фиксированных аналоговых датчика (температура, давление масла и уровень жидкости).

2 настраиваемых датчика можно установить в качестве датчика температуры, давления масла или уровня топлива.

Точность измерения и отображение параметров двигателя.

Защита: Автоматический запуск/остановка генераторного набора, управление АТС (переключатель автоматической передачи) с идеальной индикацией неисправности и функцией защиты.

Все выходные порты являются релейными;

Настройка параметров: параметры могут быть изменены и сохранены во внутренней флэш-памяти и не могут быть потеряны даже в чехол отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера, и все они могут быть изменены с помощью ПК через порты USB, RS485 или ETHERNET.

Больше видов кривых температуры, давления масла, уровня топлива может быть использован непосредственно, и пользователи могут определить кривые датчика самостоятельно.

Различные условия отключения кривошипа (датчик скорости, давление масла, частота генератора) являются дополнительными.

Широкий диапазон источника питания постоянного тока (8 ~ 35) в, подходит для различных исходных условий напряжения батареи;

Журнал событий, часы в режиме реального времени, генератор запланированного запуска и остановки (может быть установлен в качестве генератора запуска один раз в день/неделю/месяц с нагрузкой или нет).

PLC (программируемый логический контроллер) функция. Использование rs может использовать графическое программирование для достижения конкретных функций.

Может использоваться на насосных агрегатах и в качестве сигнального инструмента (индикация и сигнализация включены только, реле заблокировано).

С функция технического обслуживания. Действия (предупреждение, выключение или отключение и остановка) могут быть установлены во время технического обслуживания.

Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности;

Водонепроницаемый уровень безопасности IP55 из-за резинового уплотнения, установленного между корпусом контроллера и панелью;

Металлические крепежные зажимы обеспечивают идеальную работу в условиях высокой температуры;

Модульная конструкция, антипламенный пластиковый корпус из АБС-пластика, подключаемые соединительные клеммы и встроенный способ установки; Компактная конструкция с простым монтажом.

С накопительный Бег A、B и накопительная сила A、B функция, пользователи могут устранить событие в журнале и повторно накапливать, тем самым обеспечивая удобную для пользователей статистику.
