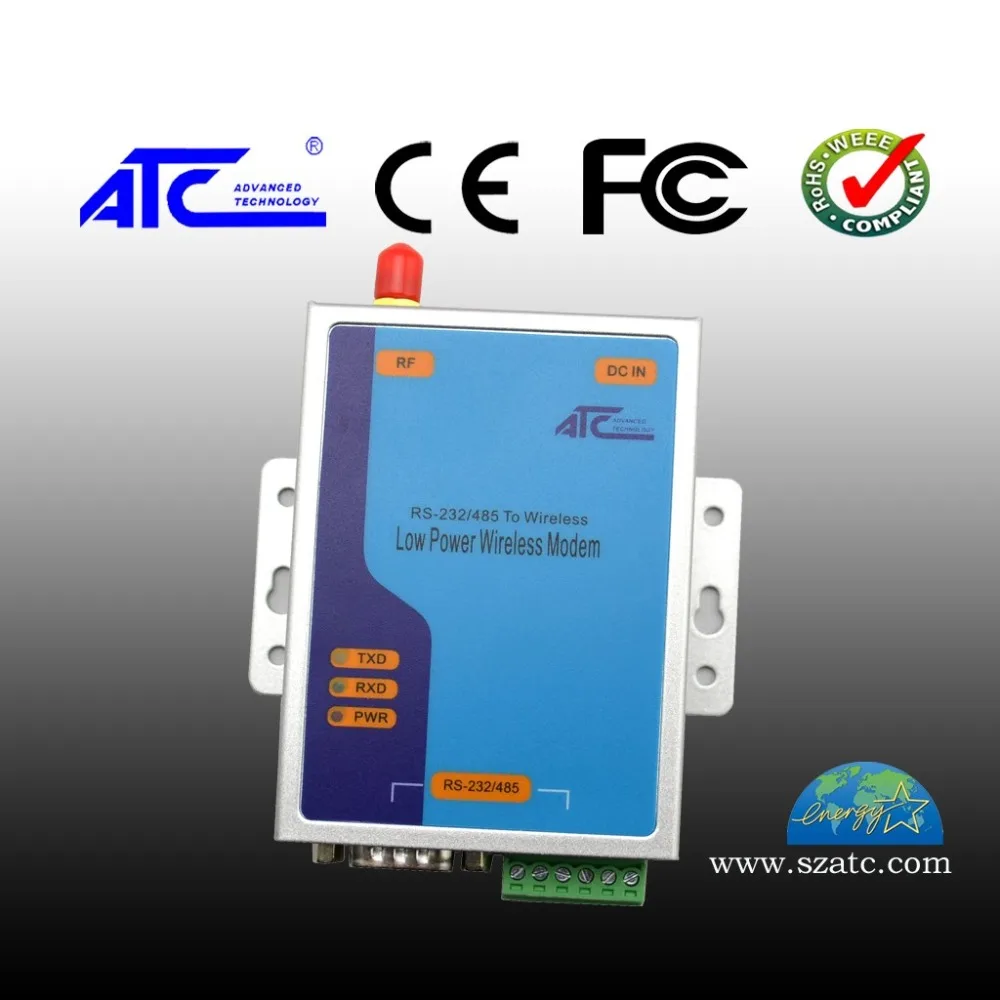

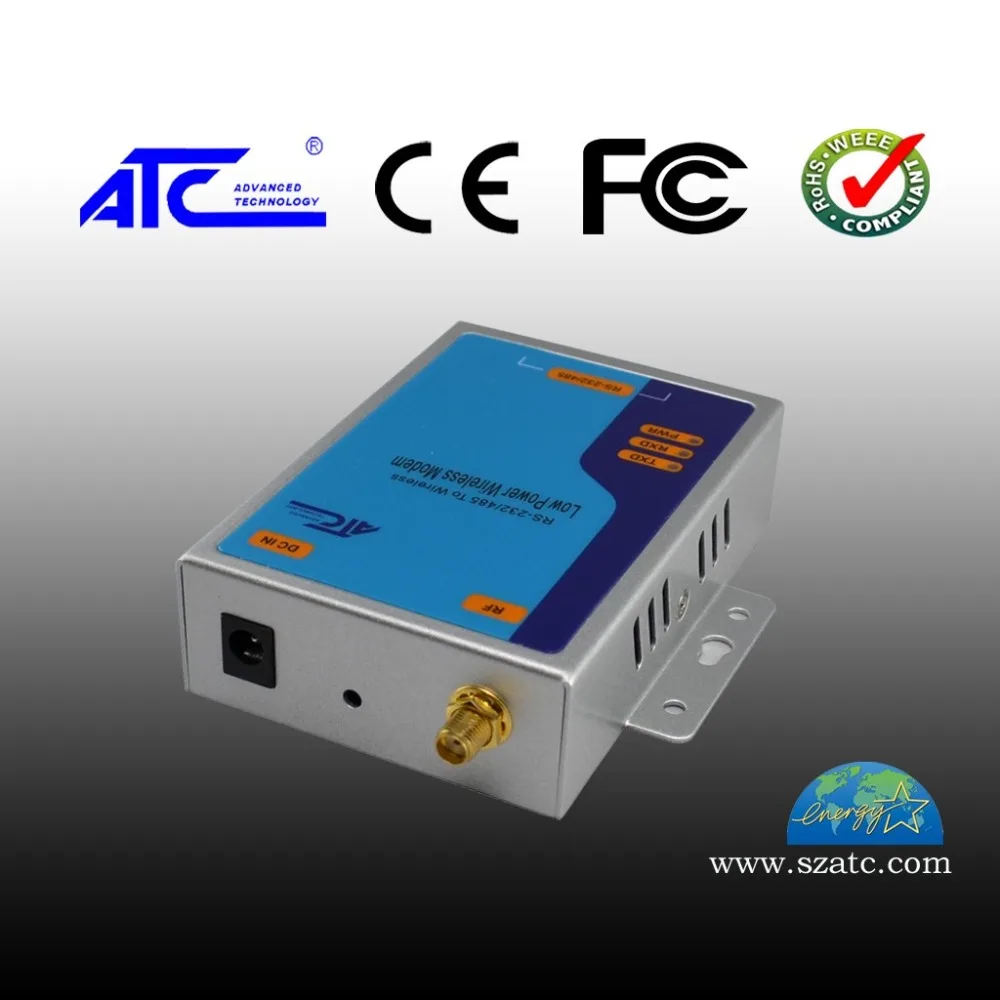

Прозрачный модуль передачи данных micropower 868 МГц беспроводная передача радио 500 м

Прозрачный модуль передачи данных micropower 868 МГц беспроводная передача радио 500 м

Antaigao ATC-871 модуль беспроводной передачи данных 500 м 433 МГц

Краткое описание продукта

ATC-863/871/873Модуль беспроводной передачи данных обеспечивает стандартные RS-232, RS-485 и интерфейсы уровня UART/TTL, которые могут быть напрямую подключены к компьютерам, RS-485 устройствам, SCM и другим последовательным портам.

ATC-863/871/873Полудуплексный режим связи подходит для многоточечного режима связи. Главная станция полностью контролирует состояние связи и передает адресные кодированные данные или команды рамкой данных. Вторичная станция полностью принимает кодовые данные или команды и выбирает ответ, сравнивая коды адресов. Все работы по передаче должны соответствовать общению верхнего уровня. В протокол связи, в любое время в состоянии связи, в коммуникационной сети должен быть обеспечен только один бесконечный модуль передачи, чтобы избежать взаимных помех. Таким образом, канал передачи ATC-863/871/873 является прозрачной передачей. ATC-863/871/873 также может использоваться для связи между точками. Проще и плавнее обновить линию (RS232/485/TTL) в режиме передачи оригинальной системы.

Характеристики продукта

O Низкая мощность передача данных

O Надежное расстояние передачи линии зрения300 м(863)500 м(871)1 км(873)2 км(875)

O Основываться наFSK/GFSKРежим модуляции, эффективный протокол связи, хорошая надежность, низкий уровень ошибок

O Прозрачная передача данных, можно передавать длинные рамки данных

O Также обеспечиваемRS-232/RS-485/TTLУровень интерфейса, опциональноI/OОткрытым носком

O Он может использоваться в комбинациях «точка-точка», «Точка-многоточечная», «многоточечная» и других комбинациях связи.

O Интеллектуальное управление данными, пользователям не нужно компилировать резервные программы

Применение продукта

ATC-863/871/873 ATC-873Модуль беспроводной передачи данных Micro-power-это устройство беспроводной передачи данных на коротком расстоянии. Он имеет небольшой размер, низкое энергопотребление, высокую стабильность и надежность и может легко обеспечить пользователям двустороннюю передачу сигнала, обнаружение и контроль. Подходит для контроля данных в области гидроэлектрического счетчика, парковочного счетчика, смарт-карты, посещаемости входа, электронного взвешивания устройства, беспроводной очереди, управления зданием, грузового двора логистики, противоугонной сигнализации, интеллектуальный инструмент, умное обучающее оборудование, физическое фитнес-тестирование интеллектуальное оборудование, измерительное оборудование, автомобильная черная коробка, Автоматическое управление, домашний интеллект и т. д. системы и сбора данных и т. Д.При условииUSB电源接mouth以便于小型电脑和ПКПотребностям пользователей приложения.

Параметры продукта

Технический параметр

Режим модуляции

FSK/GFSK

Несущая частота

433 МГц/868 МГц/915 МГц

Мощность передачи

ATC-863/871

100 мВт

ATC-873

500 мВт

Чувствительность приема

ATC-863

-110dBm

ATC-871

-121dBm

ATC-873

-123dBm

Выбросов ток

ATC-863/871

<360mA

ATC-873

<75mA

Получение ток

ATC-863

<11mA

ATC-871

<30mA

ATC-873

<45mA

Покоя ток

ATC-863/871

<10uA

ATC-873

<1mA

Скорость передачи в канале

ATC-863

1200/2400/4800/9600/19200 бит

ATC-871/873

1200/2400/4800/9600/19200/38400 бит

串mouth速率

ATC-863

1200/2400/4800/9600/19200 бит

ATC-871/873

1200/2400/4800/9600/19200/38400 бит

Приема передачи времени

<10 мс

接mouth数据格式

8E1/8N1/8O1

Мощность питания

9-12V @ 200mA

Механические свойства

Установка режим

DIN-рейке

Оболочки

铁壳 (1 мм)

Вес

0,6 кг

Размер

100x86x26 мм (3,94x3,39x1,02 дюйма)

Применение окружающей среды

Рабочая температура

-20 - 70 C (- 4 - 158 F)

Температура хранения

-40 - 85 C (- 40 - 176 F)

Рабочая Влажность окружающей среды

5% до 95% (Без конденсации)

Сертификация стандарт

RoHS, CE, FCC
