Обзор продукта:OR21AПродукт типа I является низкокалорийным, высоконадежным и высокоиндексным многофункциональным оптическим приемником, разработанным нашей компанией, чтобы адаптироваться к разнообразию бытового доступа из оптического волокна. Подходит для бытовых оптических приемников, зданий, строительных оптических приемников и внутренних оптических приемников для передачи оптического волокна кабельного телевидения. Самая низкая приемная лампа может быть выполнена.-23dbm, MERБольше, чем28, BERЗначение1.0E-9Он имеет оптическое управление.AGCФункция, которая может использоваться при оптической входной мощности0 ---10 дБмВ пределах диапазона Выход остается постоянным75Без изменений,

Во-первых: характеристики продукта:

Выбран интегрированный Оптический приемный модуль с высококачественной E-O фотоэлектрической конвертацией и усилением GaAs.

Полностью автоматическое оптическое управление AGC, Входная оптическая мощность 0 ~ 10 дБм выходной уровень без изменений, CTB, CSO в основном без изменений.

Радиочастотный канал все GaAs усилитель с низким уровнем шума.

Надежность: среднее безотказное рабочее время составляет более 40000 часов.

Низкомощный дизайн, высокоэффективный импульсный источник питания, разработанный специально для CATV, для обеспечения высокой надежности и стабильности источника питания. Потребляемая мощность всей машины составляет менее 2,5 Вт, что значительно снизит энергопотребление при крупномасштабном использовании.

Детали аккуратные, внутренний и внешний вид хороший, и части всей машины фиксируются без ослабления, что соответствует национальному стандарту.

Встроенное многоступенчатое устройство защиты от молний (tv-диод подавления переходных сигналов), система защиты молний туго, чтобы обеспечить безопасную работу оборудования.

220ВИсточник питания с использованием внешнего источника питания, прост в обслуживании, энергопотребление ниже 2 Вт.

Интерфейс подключения оптического волокна SC/APC

RF интерфейс F метрическая система.

II: схема продукта:

3. Технические параметры продукции:

Товар

Блок

Paramter

Дополнение

A

B

Оптическая длина волны

Нм

1260 ~ 1620

Оптический входной диапазон

(ДБм)

0 ~-9

Аналоговый телевизор

0 ~-18

Цифровое ТВ

Потеря возврата на выходе

(ДБ)

≥ 45

Полоса пропускания

(МГц)

МГц

47 ~ 862

Плоскость

(ДБ)

ДБ

± 0,75

Уровень выхода RF

(DBuv)

≥75

≥85

Штырь:-10. 0 ~ + 2.0dBm

Диапазон управления AGC

(ДБм)

0 ~-9

Без

Персонаж AGC

(ДБ)

ДБ

≤ ± 0,5

Без

Штырь:-10. 0 ~ + 2.0dBm

Потеря возврата на выходе

(ДБ)

≥ 14

47-1000МГц

Выход импенданс

(Ω)

75

CNR

(ДБ)

ДБ

≥ 51

Pin =-2dBm

CTB

(ДБ)

ДБ

≥ 65

Pin =-2dBm

CSO

(ДБ)

ДБ

≥ 62

Pin =-2dBm

Источник питания

(V)

V

+5VDC

Энергопотребление

W

≤2

+5VDC, 250mA

Рабочая температура

(С)

-20 ~ + 60

Размеры

Мм

76* 65*18

Примечание:*Номер. Тестовое значение находится в сигнале компьютерной комнатыМер≥ 37 дБ, BER 1.0E-9.

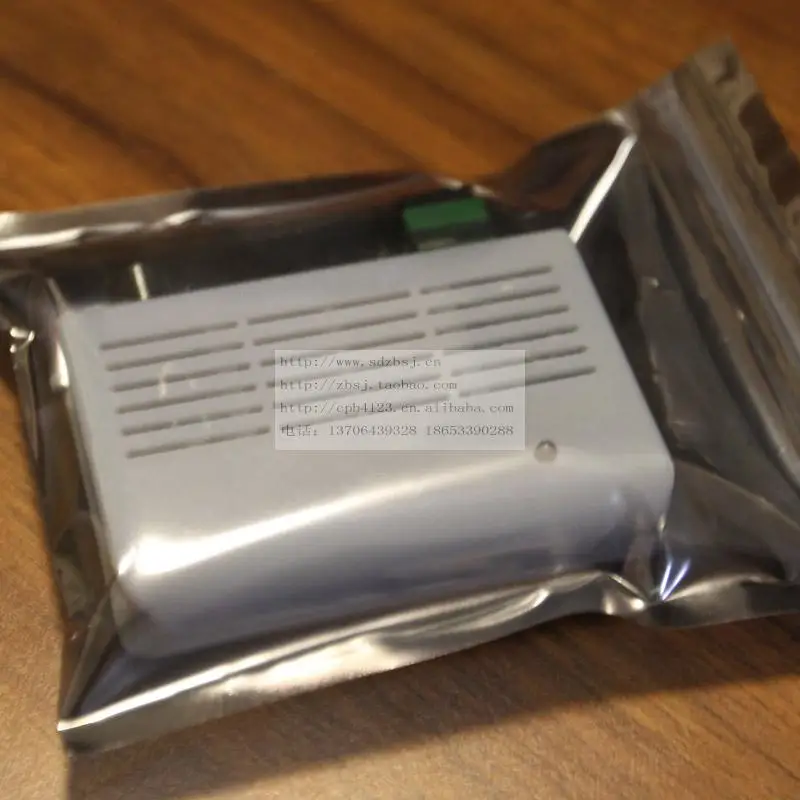

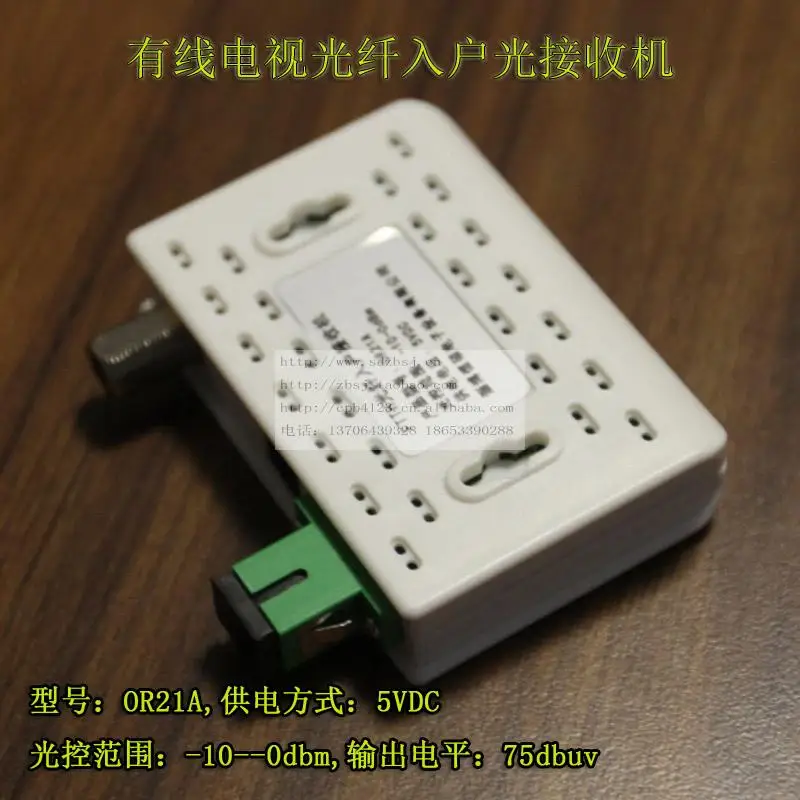

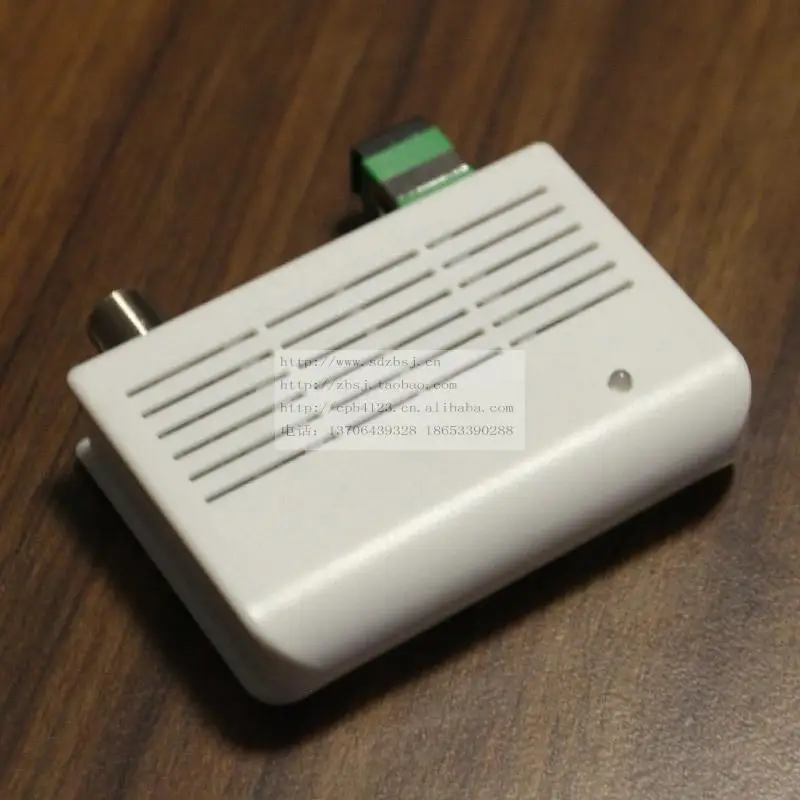

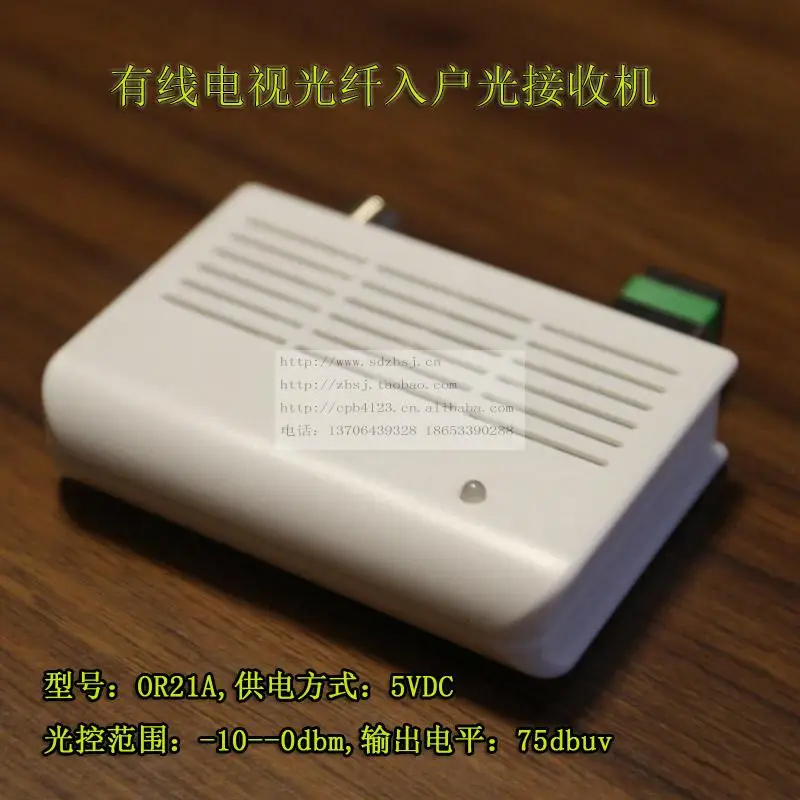

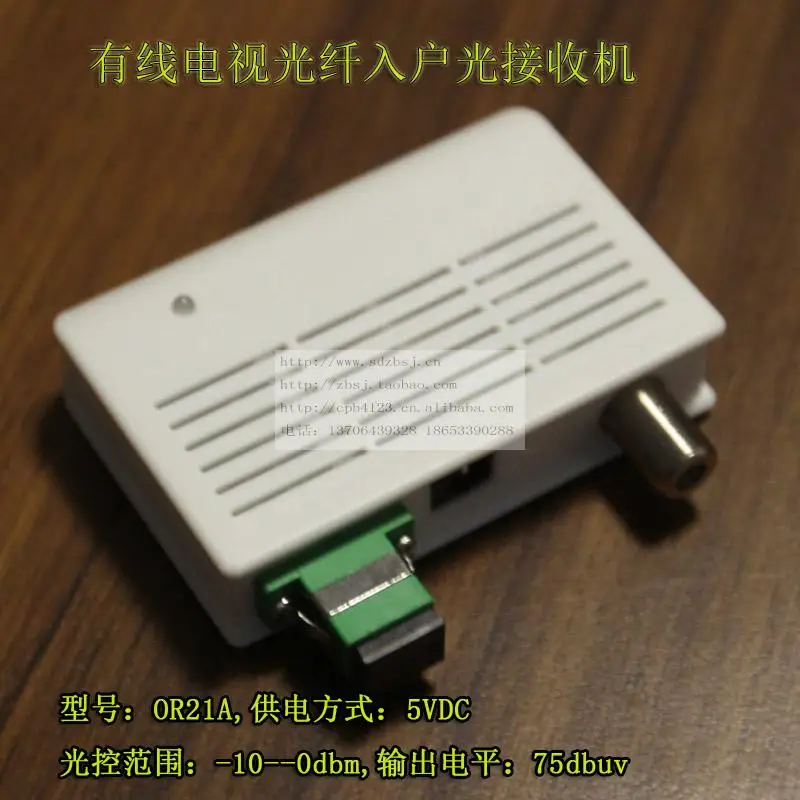

IV. Фотографии и эскизы продукции в натуральном виде:

V: описание заказа:

1Цена по умолчаниюAТип.

2Выходной порт-это общественная система, по умолчанию-это общественная система, другие могут быть настроены.

3Оптоволоконный входной портSC/APC,По умолчаниюSC/APC,Другие интерфейсы могут быть настроены.

4Аксессуары: один адаптер питания.
