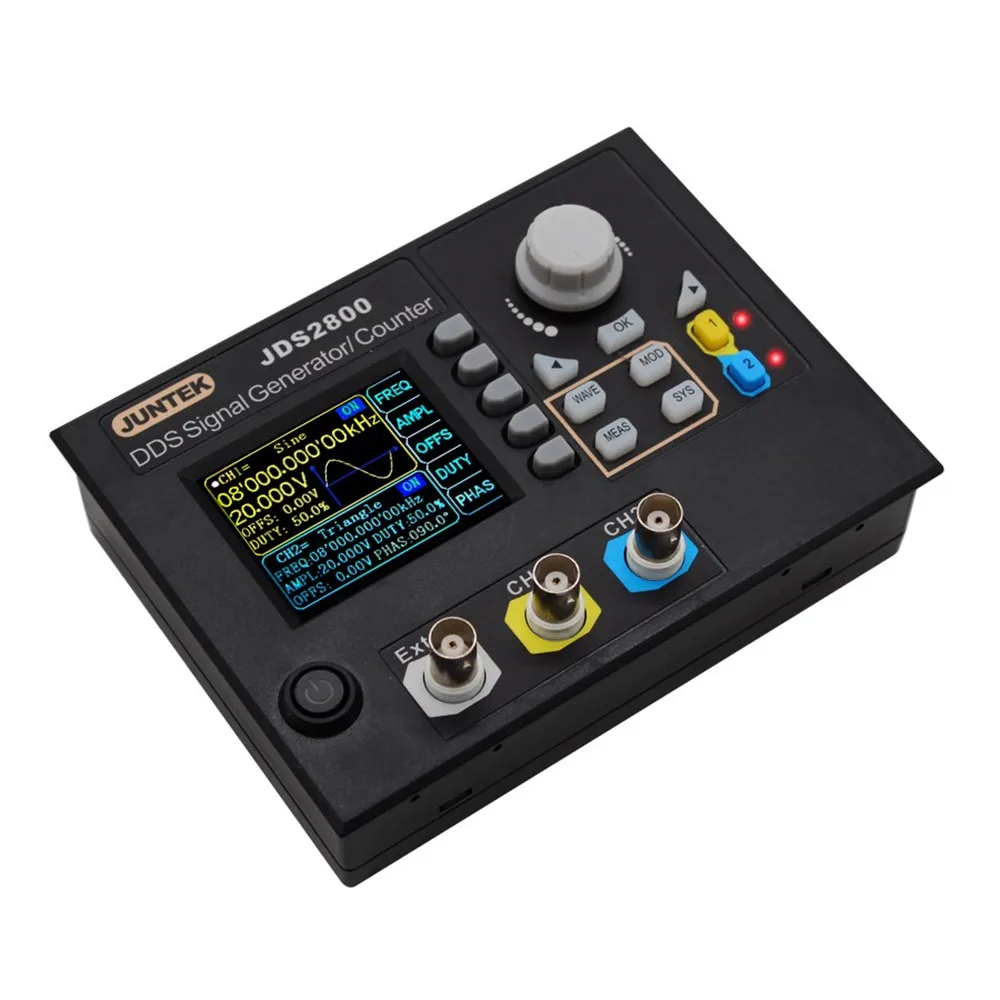

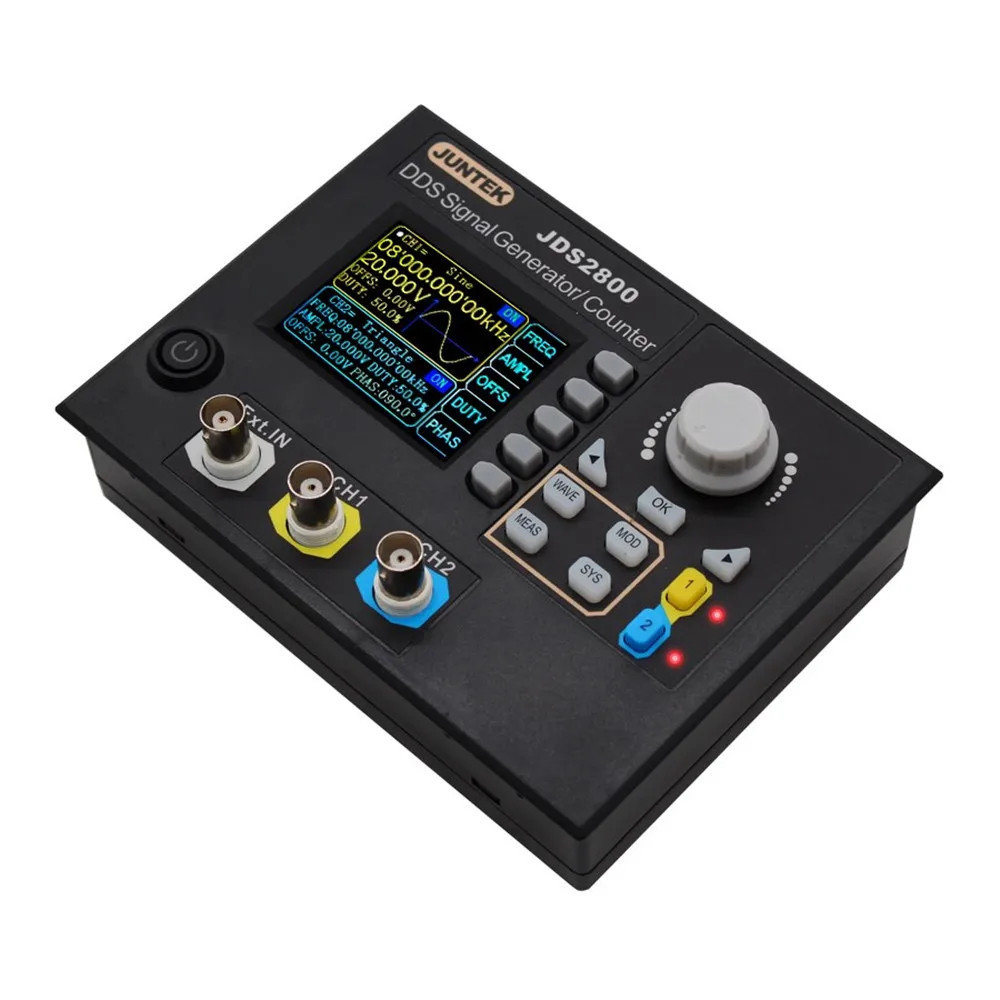

JUNTEK DDS генератор сигналов JDS2800 40M 40 МГц цифровой двухканальный произвольный

JUNTEK DDS генератор сигналов JDS2800 40M 40 МГц цифровой двухканальный произвольный

Описание:

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

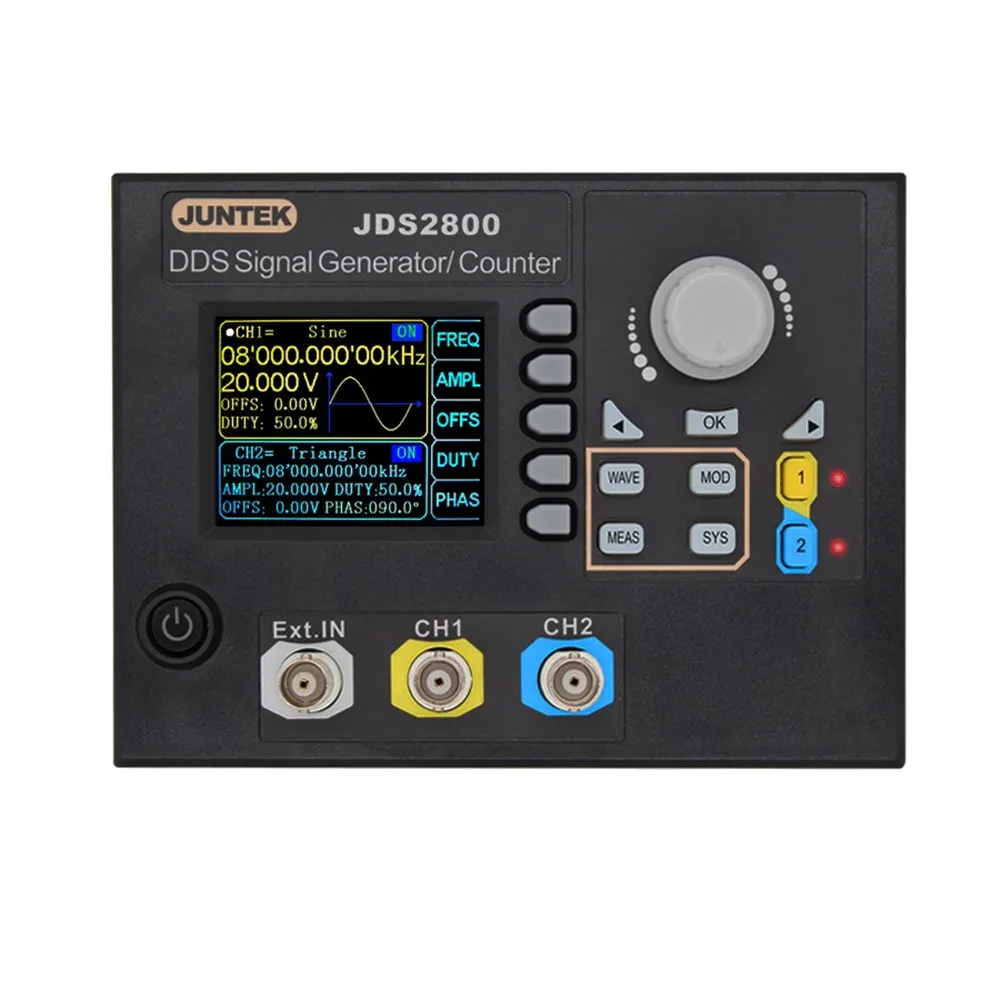

Особенности:

1. Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2; возможность воспроизводить шаблоны пользовательской формы волны;

2. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;

3. Максимальная выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит;

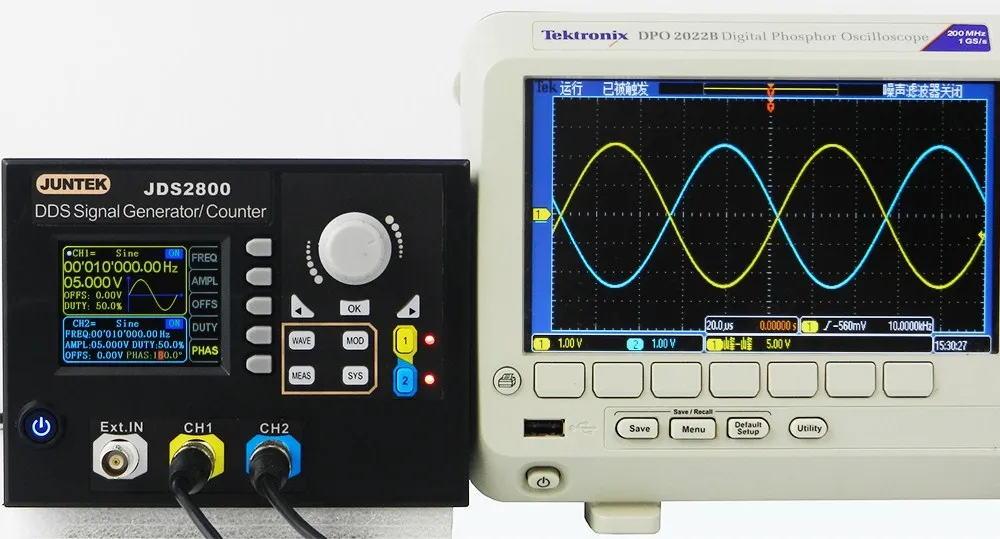

4. Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе;

5. Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений;

6. 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;

7. Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц;

8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp;

9. Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение 0.1%;

10. Функция развертки: Линейная развертка и логарифмическая функция развертки; 0,1 s-999,9 s Время развертки; направления развертки вперед, назад и круглого хода;

11. С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов;

12. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;

13.-9,99 В ~ 9,99 в диапазон смещения постоянного тока, разрешение смещения: 0,01 В;

14. С функцией цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В;

15. Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;

Функция счетчика: с режимами соединения постоянного и переменного тока;

16. Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента;

17. Коммуникационная Функция: ПК может использоваться для управления прибором;

18. С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания;

Технические характеристики

Характеристики частоты:

Синусоидальный Диапазон частот: 0 ~ 40 МГц

Диапазон квадратных частот: 0 ~ 25 МГц

Треугольный Частотный диапазон: 0 ~ 25 МГц

Диапазон частоты импульса: 0 ~ 6 МГц

TTL Цифровой частотный диапазон: 0 ~ 6 МГц

Частотный диапазон произвольной волны: 0 ~ 6 МГц

Время квадратного подъема: ≤ 10 нс

Диапазон регулировки ширины импульса: 40nS-4000 S

Точность частоты: ± 20 ppm

Стабильность частоты: ± 1 ppm/3 h

Характеристики формы волны:

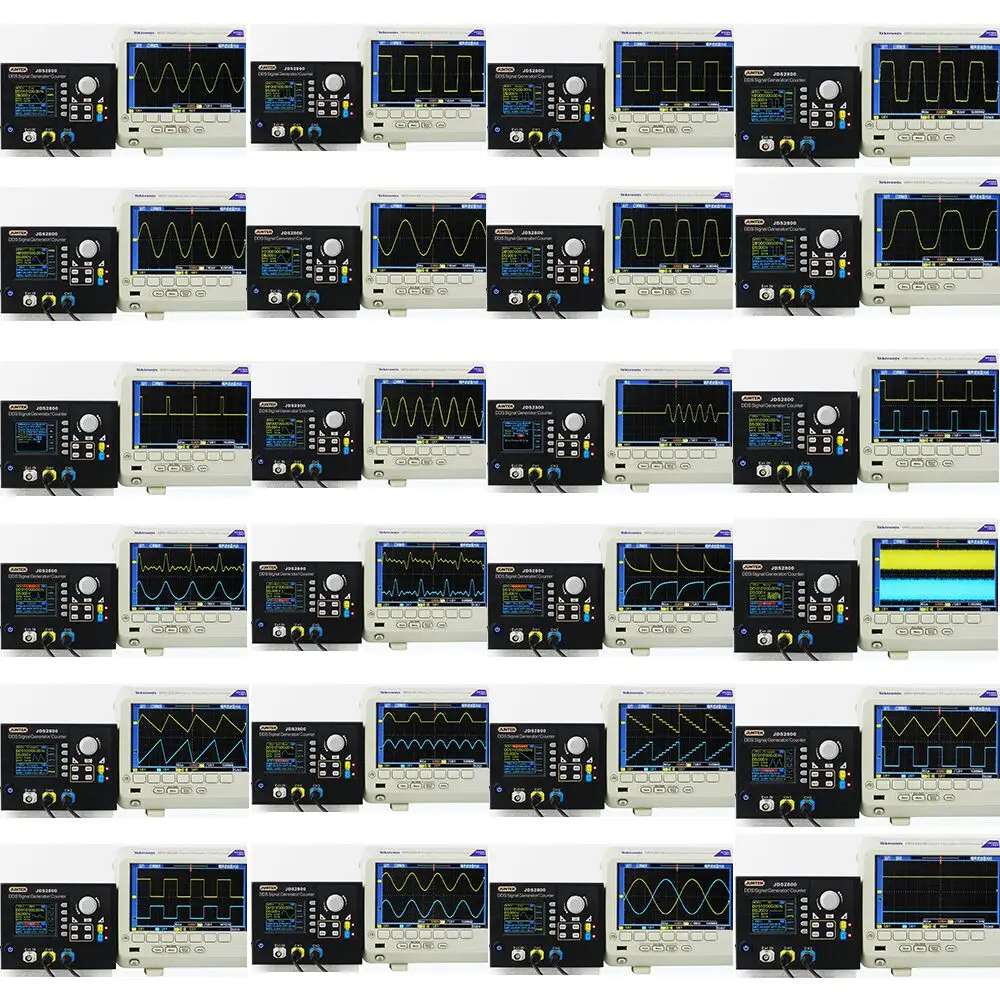

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.

Разрешение волны: 14 бит

Частота дискретизации сигнала: 266 MSa/s

Длина волны: 2048 точек

Синусоидальное подавление: ≥ 45dBc (<1 МГц); ≥ 40dBc (1 МГц ~ 20 МГц)

Синус-полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)

Квадратные и импульсные (квадратные): ≤ 5%

Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%

Ramp wave-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Технические характеристики на выходе:

Амплитудный диапазон: частота <10 МГц, 0-20VPP; Частота> 10 МГц, 0-10vpp.

Амплитудное Разрешение: 1 мВ

Амплитудная стабильность: ± 0.5%/5 ч

Амплитудная Плоскостность: ± 5% (<10 МГц); ± 10% (> 10 МГц)

Характеристики формы волны:

Выходное сопротивление: 50Ω ± 10% (Типичный)

Защита: короткое замыкание 60 S не будет повреждено

 Смещение постоянного тока:

Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 В <Выходная амплитуде≤ 2 в,-2,5 В ~ 2,5 В; 0 <Выходная амплитуде≤ 0,2 В, -0,25 В ~ 0,25 В

Разрешение смещения: 0,01 В

Характеристики фазы:

Диапазон регулировки фаз: 0 ~ 359.9o

Разрешение фазы: 0.1o

TTL/COMS выход:

Низкий уровень: <0,3 в

Высокий уровень: 1-10 в

Повышение уровня/время падения: ≤ 20 нс

Функции внешнего измерения:

Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц

Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s

Счетчик функций-счетная область: 0-4294967295

Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток

Функция счетчика-режим подсчета: ручная работа

Диапазон напряжения входного сигнала: 2-20 Vpp

Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)

Измерение периода: 0.01us (разрешение), 20 s (максимальное время измерения)

Функции развертки:

Канал развертки: CH1 или CH2

Тип развертки: Линейная развертка, бревенчатая развертка

Время подметания: 0,1 s ~ 999,9 s

Диапазон установки: произвольно установить между точкой запуска и точкой остановки

Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

Тип дисплея: 2,4-дюймовый TFT цветной ЖК-дисплей

Хранение и загрузка-Количество: 100 групп

Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

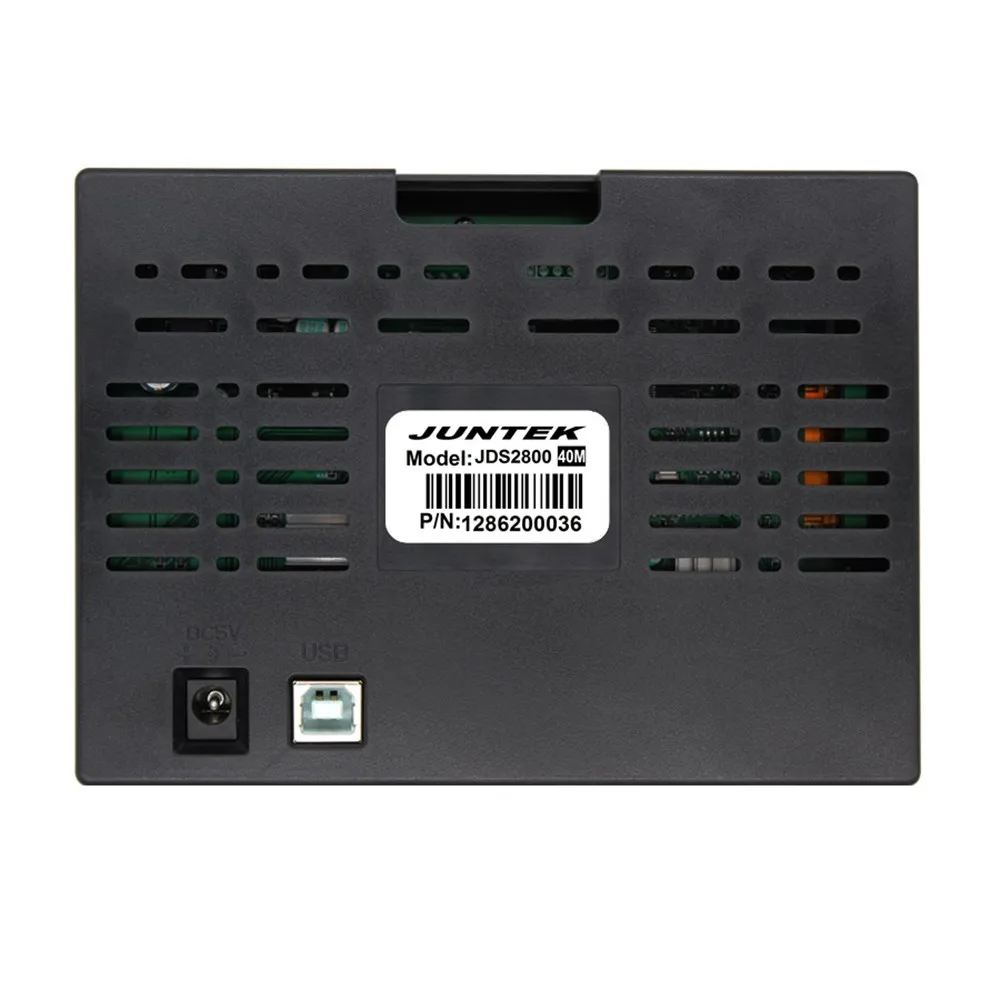

Режим интерфейса: USB к последовательному интерфейсу

Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.

Скорость связи-стандарт: 115200 bps

Протокол связи-принять команду: Линейный режим, открытый протокол

Источник питания: 5 В постоянного тока ± 0,5 В

Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Пользователь может установить или выключить

Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки

Вес: 275 г

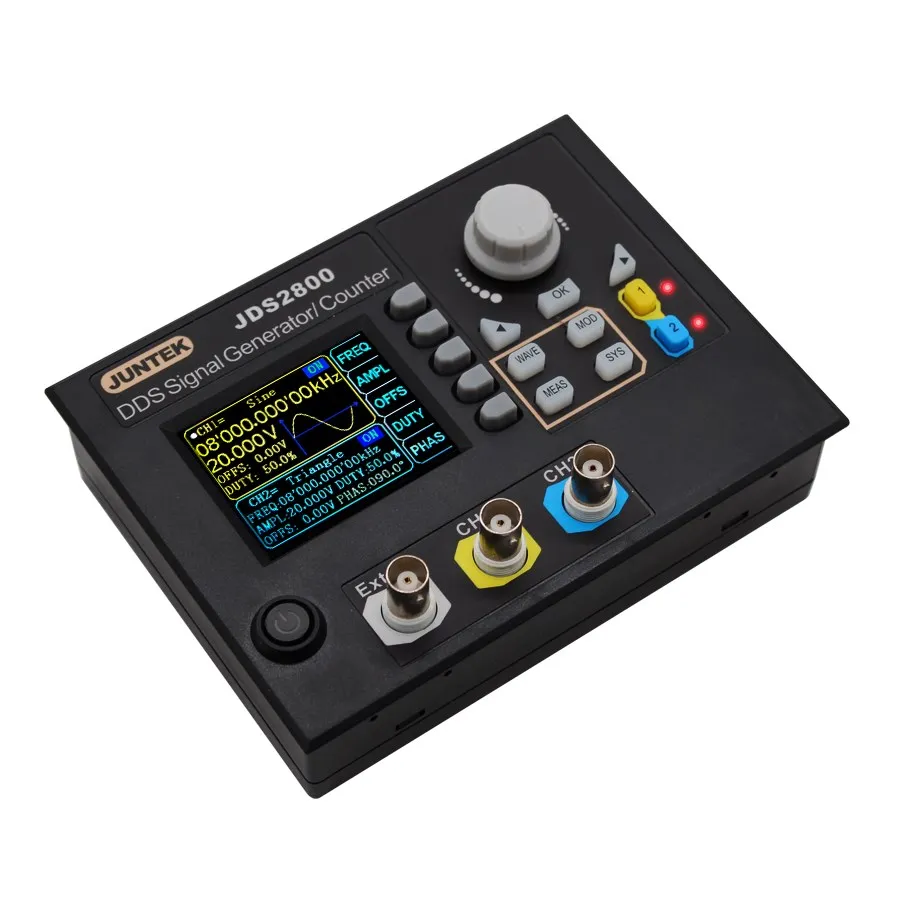

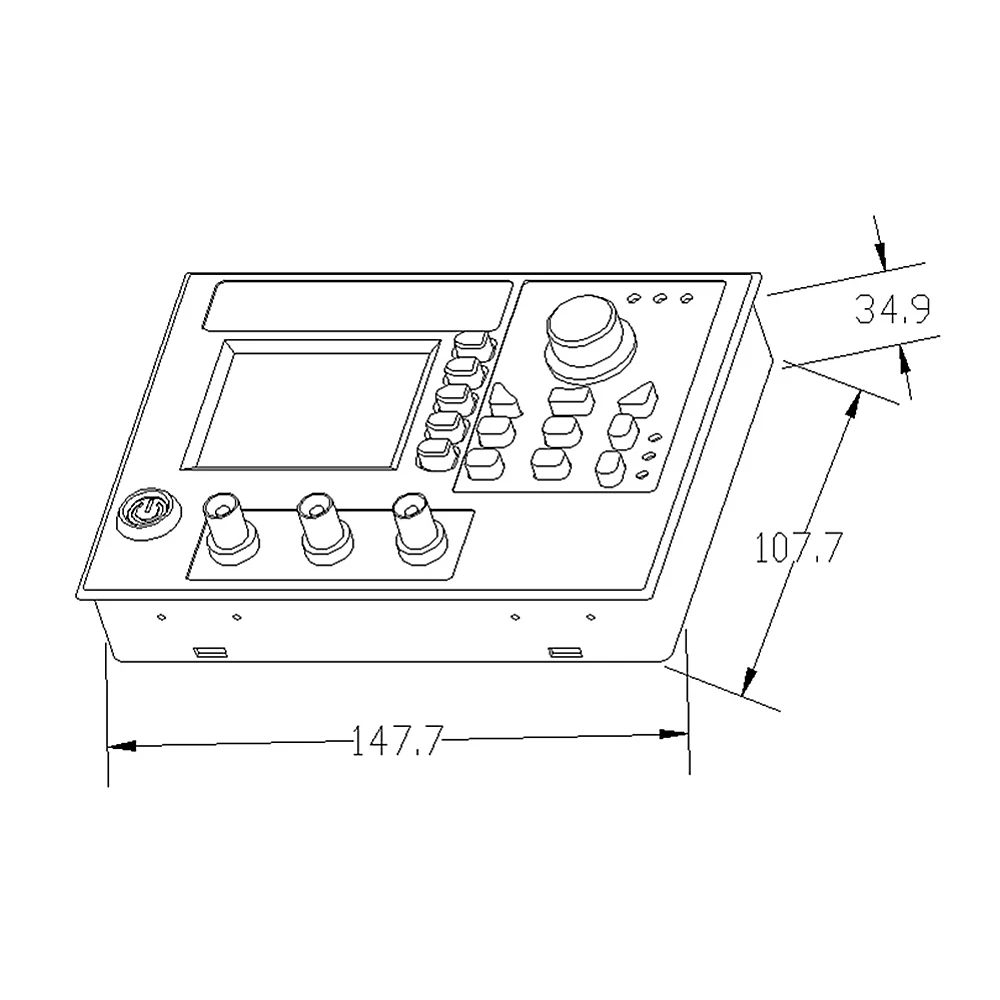

Размер: 147,7*107,7*34,9 мм

Вес упаковки: 600 г

Размер упаковки: 170*120*100 мм

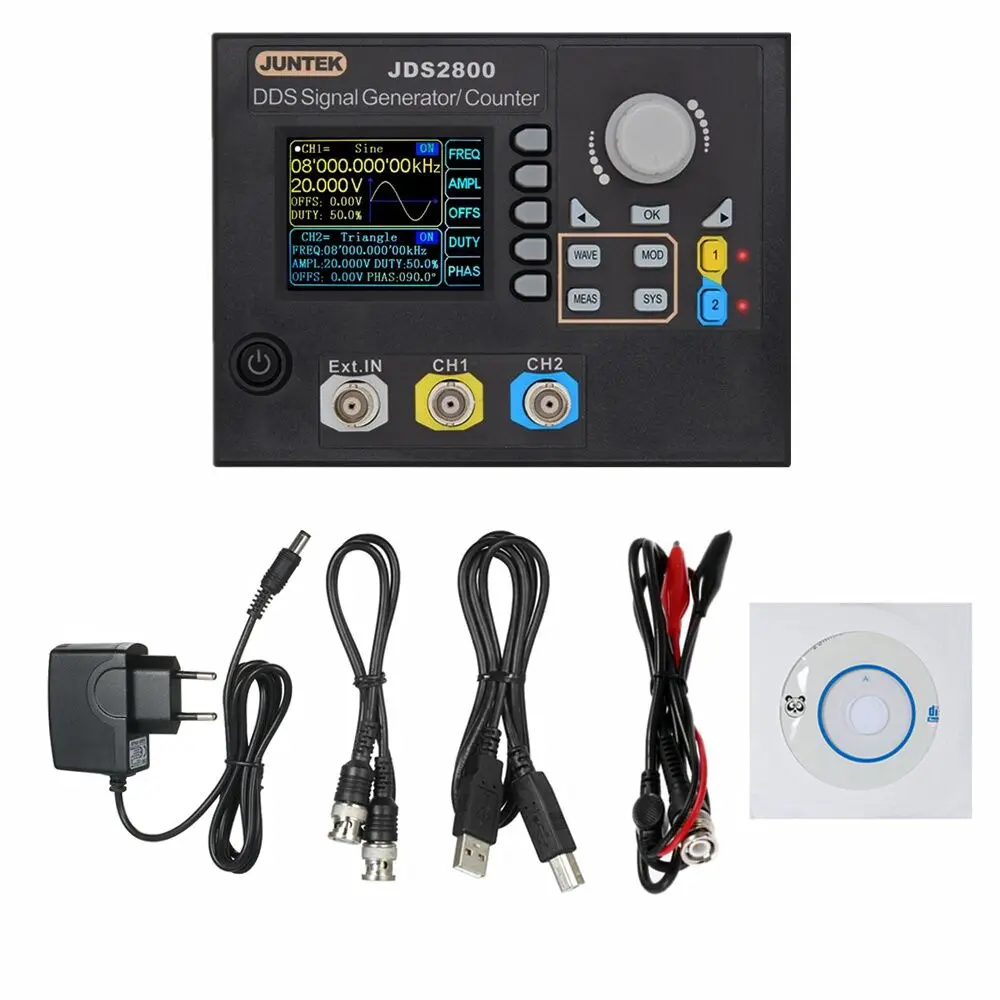

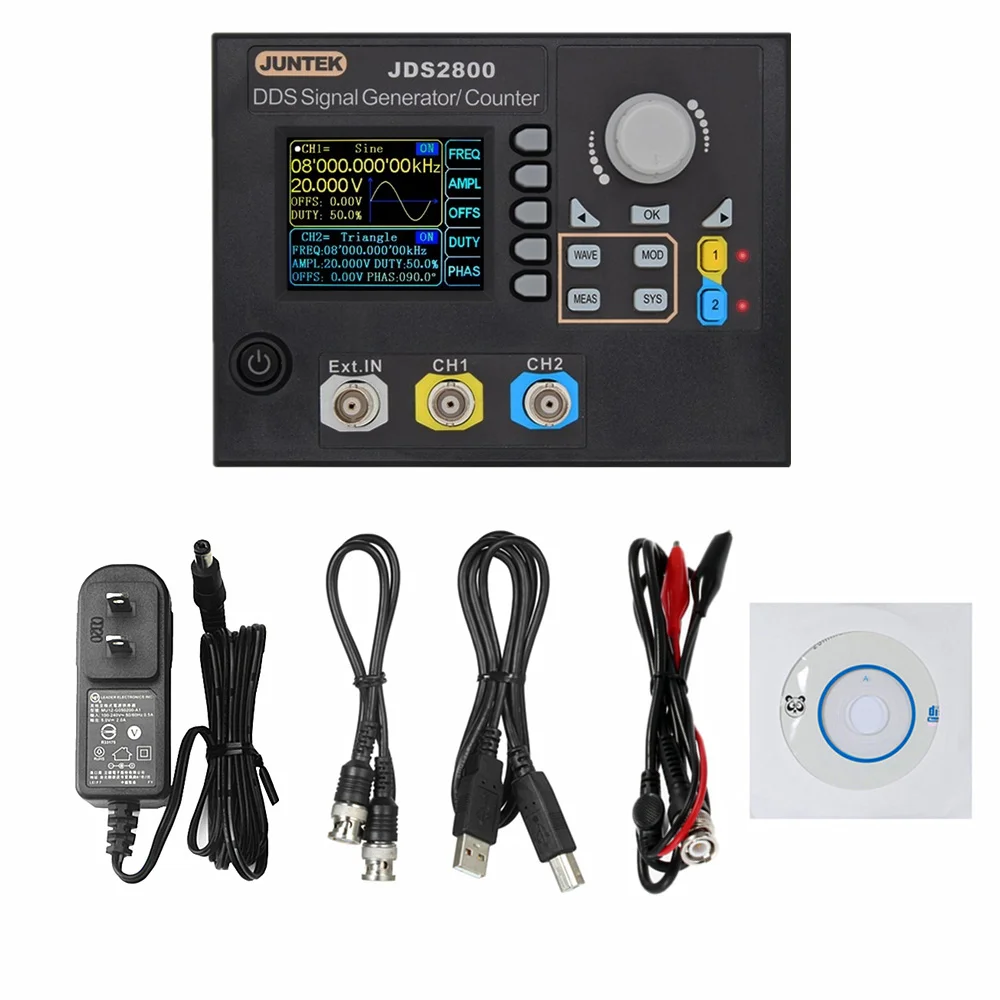

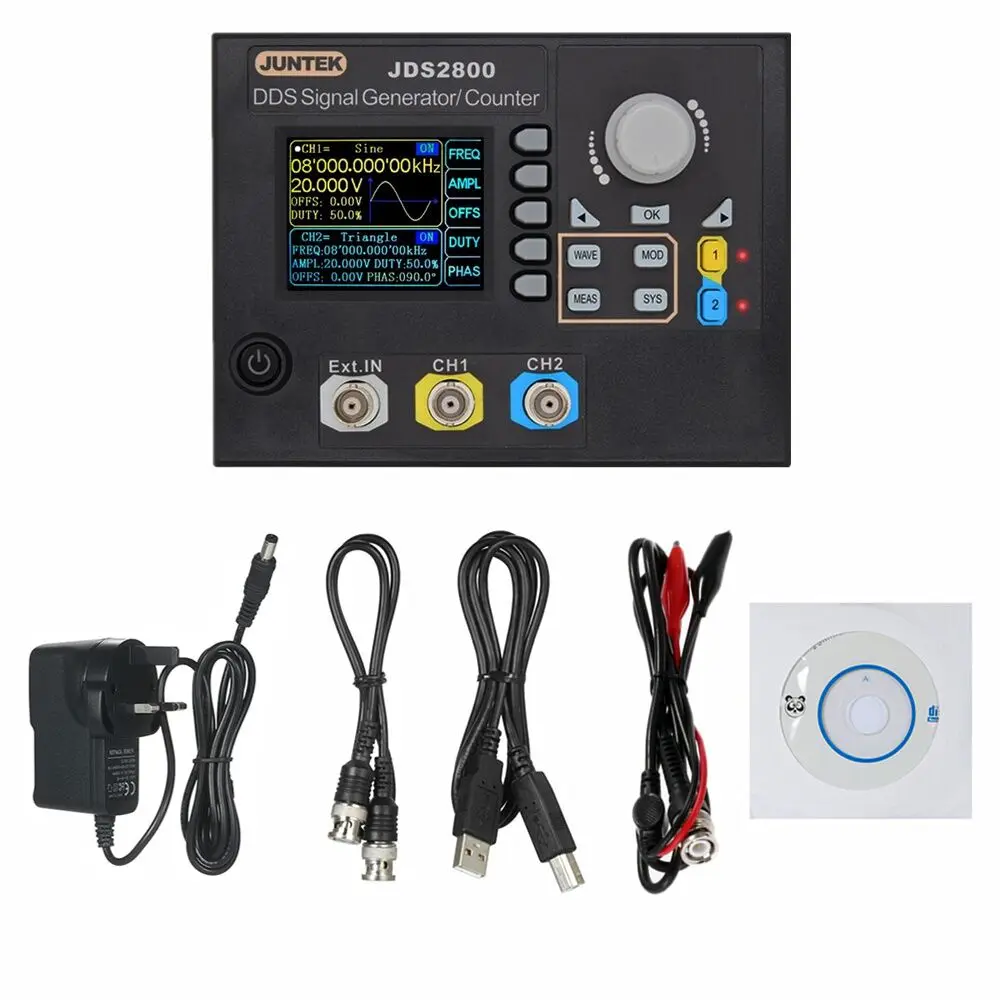

Комплектация:

1 * DDS генератор сигналов

1 * CD

1 * Адаптер питания (в: 100 ~ 240 V ~ 50/60Hz, Выход: 5,0 V-2.0A)

1 * USB кабель для передачи данных

1 * BNC-BNC кабель

1 * кабель BNC-Clip
