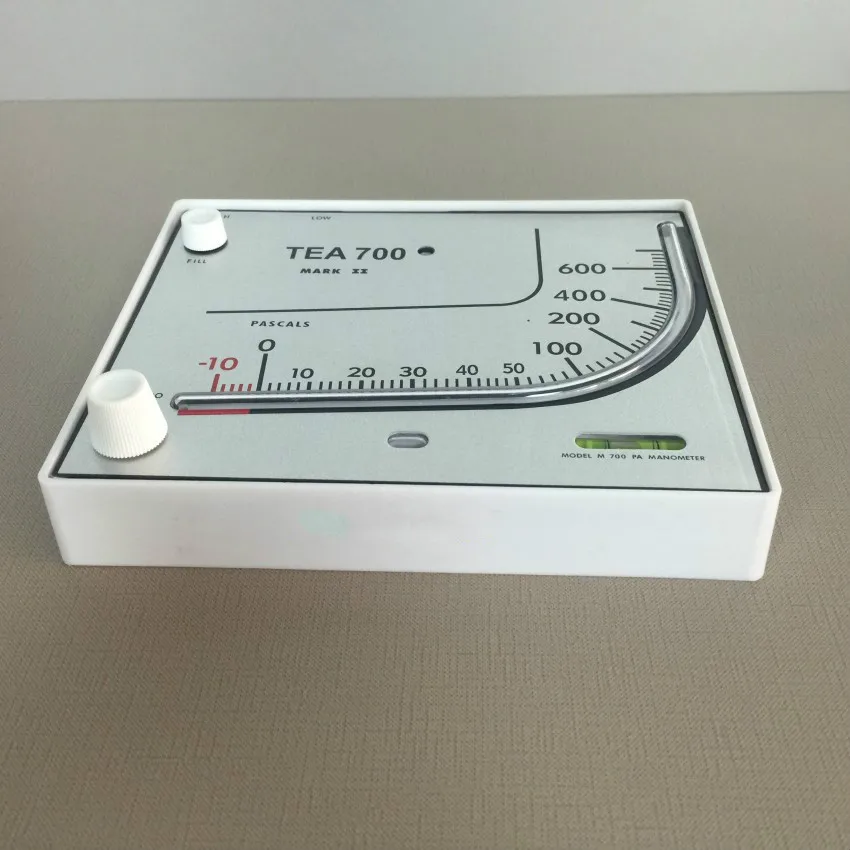

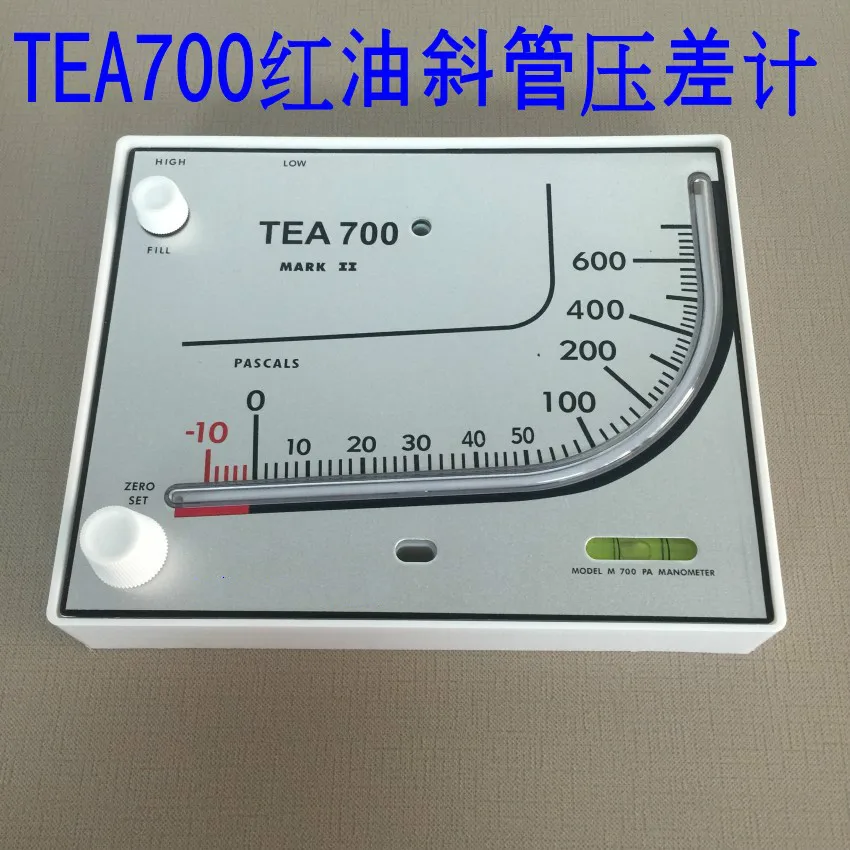

Измеритель дифференциального давления TEA700 красная масляная скошенная трубка

Измеритель дифференциального давления TEA700 красная масляная скошенная трубка

Красный масляный манометр-это полевой индикатор с ультра-низким диапазоном, низкой стоимостью и прочной структурой.

Манометр может быть установлен на любой вертикальной поверхности с двумя винтами. Встроенный уровень может помочь настроить горизонтальное положение во время установки. До тех пор, пока бак заполнен, шкала жидкости отрегулирована до нуля, а затем подсоединена бустерная труба, манометр может быть использован.

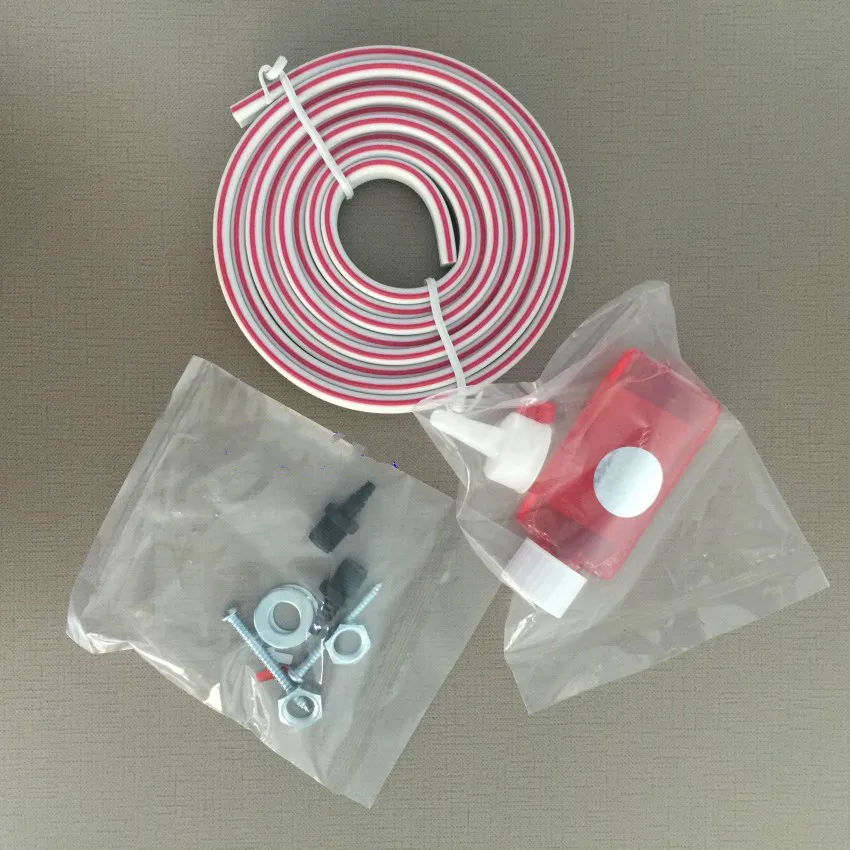

Каждый манометр оснащен двумя фитингами, подходящими для труб 1/8 "или квадратных труб из листового металла, двумя установочными винтами, красным индикатором 3/4 унций в бутылках, руководством по эксплуатации и гибкими пластиковыми напорными трубами длиной 8 футов.

1. Во-первых, дифференциальный манометр устанавливается на стене или вертикальной плоскости через два монтажных отверстия с распущенными гвоздями. 2. Повторно Отрегулируйте горизонтальное положение так, чтобы пузырьки в горизонтальном столбце находились в среднем положении. 3. Затем ослабьте кнопку нулевой регулировки для 3-4 кругов (маркировка круга чтения). 4. Начните заполнять красное масло в дифференциальный датчик. После Отвинчивания штепсельной вилки отверстия для инъекций вылейте красную масляную бутылку из отверстия для инъекций до тех пор, пока красное масло не будет близко к 0 шкале, и затяните вилку. 5. Нулевая Регулировка красного масла дифференциального давления. Когда красное масло стабильное, кнопка нулевой регулировки скручивается под нормальным давлением, чтобы выровнять нулевую точку с положением уровня жидкости красного масла. 6. Наконец, красный масляный дифференциальный шланг используется для подключения высокого давления, низкого давления и дифференциального манометра & ldquo; high & rdquo; & ldquo; low & rdquo; Газовое сопло, так что дифференциальный датчик установлен.

1. При измерении давления Используйте только шланг и ldquo; High & rdquo; Сквозное соединение. 2. При измерении отрицательного давления требуется только шланг и ldquo; Низкий & rdquo; Конечное соединение. 3. При измерении перепада давления Подключите высоковольтный конец к & ldquo; high & rdquo; end, низкое напряжение к & ldquo; low & rdquo; end. Кроме того, поставка дифференциального датчика красного масла, дифференциального датчика голубого масла, 20 мл, 1000 мл.

Структура и характеристики дифференциального давления красного масла 1. Красный масляный датчик перепада давления может достичь высокой точности, как plusmn; 3% f. S; (2) Он может быть портативным и фиксированным, экономичным, лаконичным и имеет высокую ценность применения; (3) красный масляный манометр имеет простую структуру, Белый ABS пластиковый корпус и нулевой регулировочный Плунжер, ударопрочный стеклянный пузырьковый манометр и герметичность & ldquo; Уплотнение формы не легко повредить, что указывает на жидкий дисплей. Ручка ABS для литья под давлением;

1. Он оснащен двумя каналами, один-белым, другой-красным, а другой-красным, который связан с «высоким», белым, соединенным с «низким». 2. Положение манометра красного масла должно быть в горизонтальном и вертикальном направлении. Красный масляный манометр имеет три диапазона: 0-3 дюймовая водяная колонка, 0-80 мм водяная колонка и-10-0-700 па. Конструкция Красного масляного манометра отличается антивибрацией, тряской и высокой способностью к избыточному давлению.

Красный масляный манометр-это полевой индикатор с ультра-низким диапазоном, низкой стоимостью и прочной структурой.

Манометр может быть установлен на любой вертикальной поверхности с двумя винтами. Встроенный уровень может помочь настроить горизонтальное положение во время установки. До тех пор, пока бак заполнен, шкала жидкости отрегулирована до нуля, а затем подсоединена бустерная труба, манометр может быть использован.

Каждый манометр оснащен двумя фитингами, подходящими для труб 1/8 "или квадратных труб из листового металла, двумя установочными винтами, красным индикатором 3/4 унций в бутылках, руководством по эксплуатации и гибкими пластиковыми напорными трубами длиной 8 футов.

1. Во-первых, дифференциальный манометр устанавливается на стене или вертикальной плоскости через два монтажных отверстия с распущенными гвоздями.

2. Повторно Отрегулируйте горизонтальное положение так, чтобы пузырьки в горизонтальном столбце находились в среднем положении.

3. Затем Отвинтите кнопку нулевой регулировки для 3-4 кругов (можно сделать маркировку круга чтения)

4. Начните заливать красное масло в дифференциальный манометр. После Отвинчивания штепсельной вилки отверстия для инъекций вылейте красную масляную бутылку из отверстия для инъекций до тех пор, пока красное масло не будет близко к 0 шкале, и прикрутите вилку.

5. Нулевая Регулировка красного масла дифференциального давления. Когда красное масло стабильное, кнопка нулевой регулировки скручивается под нормальным давлением, чтобы выровнять нулевую точку с положением уровня жидкости красного масла.

6. Наконец, подключите Манометр высокого давления, низкого давления и дифференциального давления с красным масляным манометром, соответственно, так что датчик перепада давления установлен.

1. При измерении давления Используйте только шланг и ldquo; High & rdquo; Сквозное соединение.

2. При измерении отрицательного давления требуется только шланг и ldquo; Низкий & rdquo; Конечное соединение.

3. При измерении перепада давления Подключите высоковольтный конец к & ldquo; high & rdquo; end, низкое напряжение к & ldquo; low & rdquo; end.

Кроме того, поставка дифференциального датчика красного масла, дифференциального датчика голубого масла, 20 мл, 1000 мл.

Структура и характеристики перепада давления красного масла

1. Красный масляный дифференциальный манометр может достигать максимума и плюсмна; 3% F.S.

2. Счетчик является портативным и фиксированным, экономичным, лаконичным и имеет высокую ценность применения.

3. Красный масляный манометр имеет простую структуру, его корпус-белый АБС-пластик и нулевой регулировочный Плунжер, ударопрочный стеклянный пузырьковый манометр, герметичный и ldquo; O ”форма уплотнения не легко быть поврежденным, показывая жидкостный дисплей, впрыска ABS ручка;

1. Он оснащен двумя каналами, один-белым, другой-красным, а другой-красным, который связан с «высоким», белым, соединенным с «низким».

2. Положение манометра красного масла должно быть в горизонтальном и вертикальном направлении. Красный масляный манометр имеет три диапазона: 0-3 дюймовая водяная колонка, 0-80 мм водяная колонка и-10-0-700 па. Конструкция Красного масляного манометра отличается антивибрацией, тряской и высокой способностью к избыточному давлению.

'
