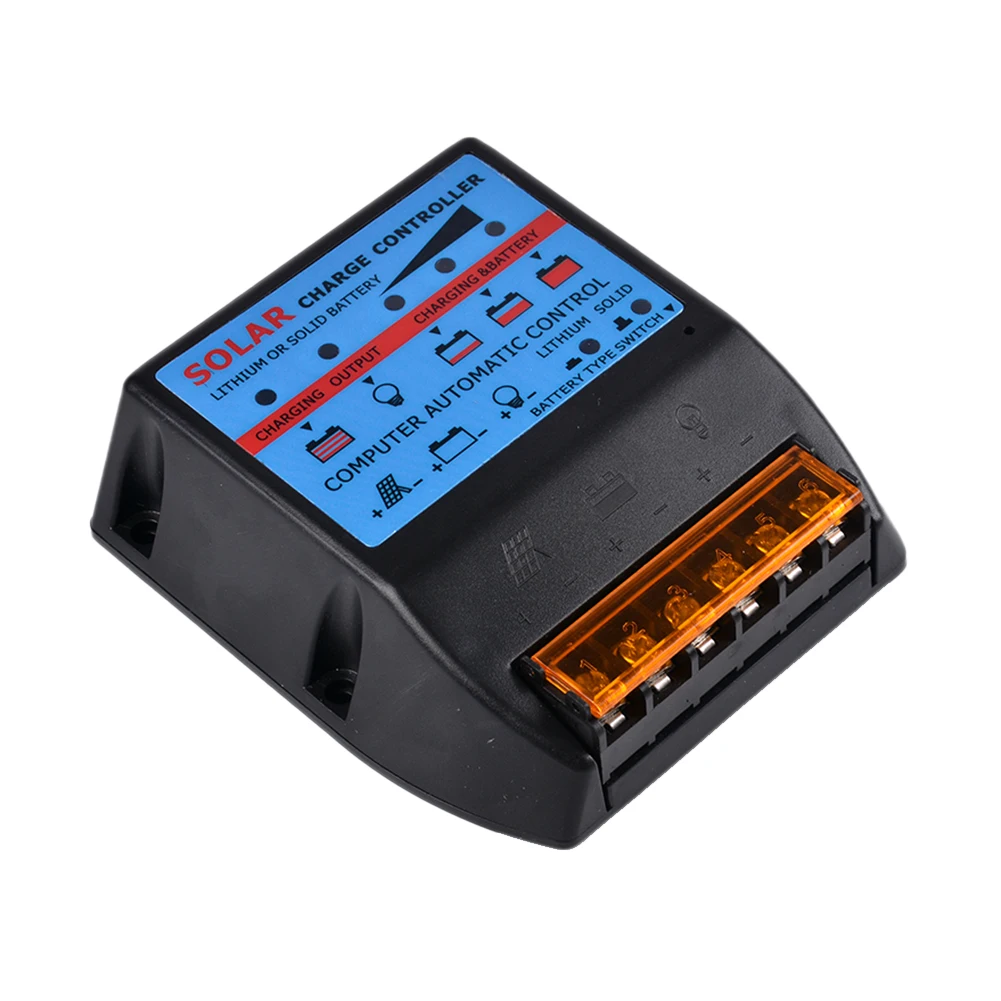

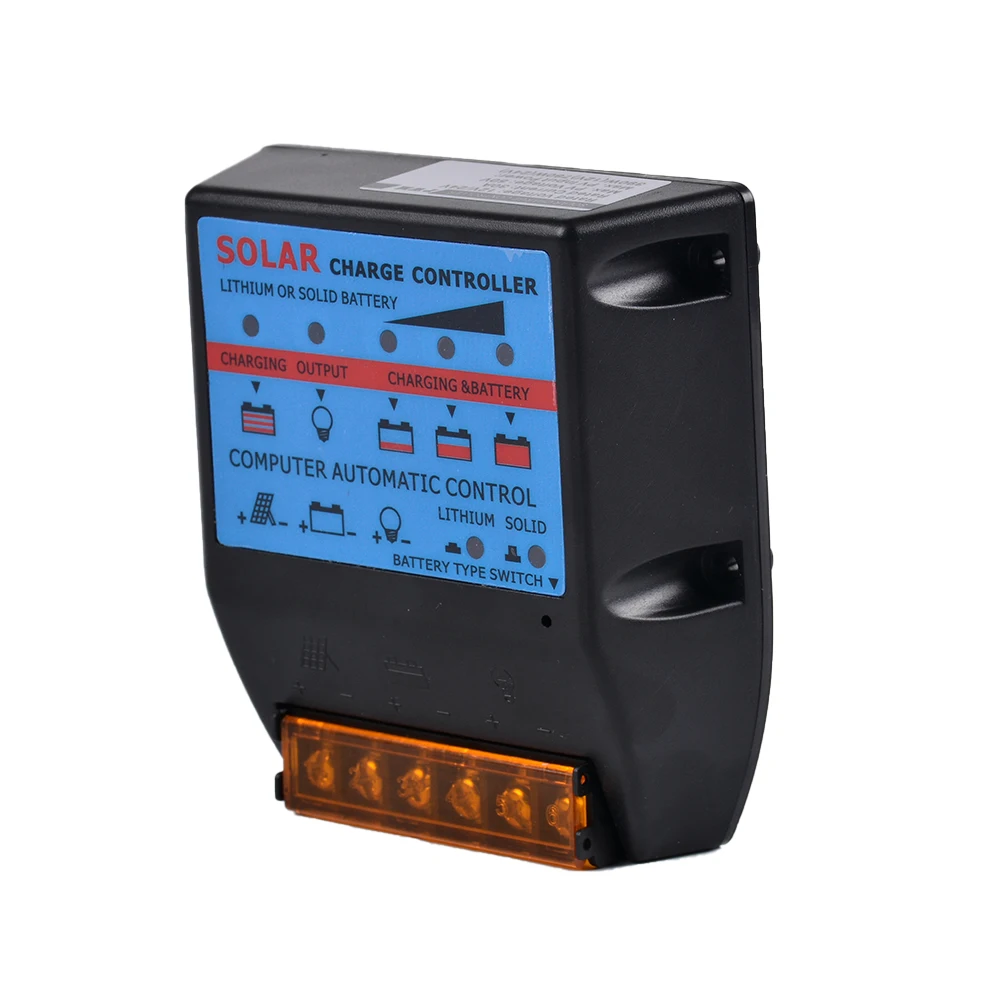

Описание:

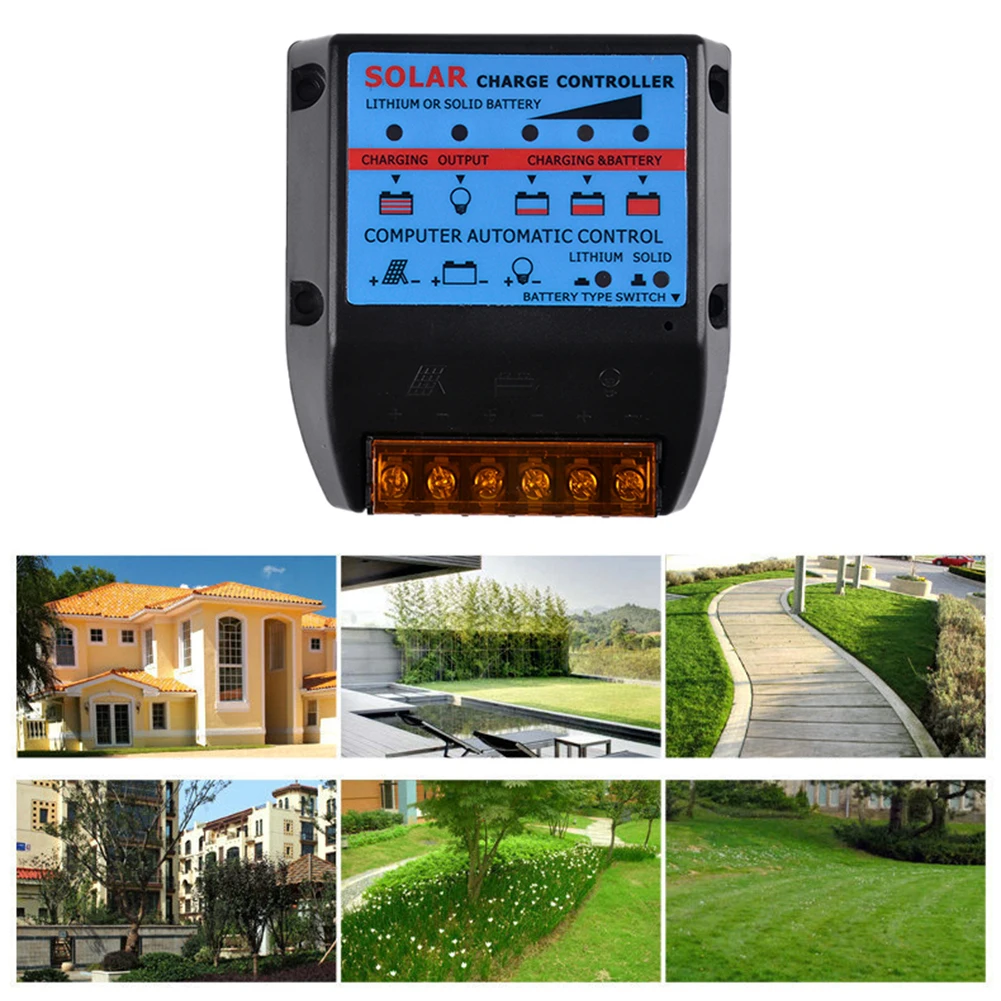

Этот продукт является фотогальваническим контроллером, который может быстро хранить энергию, генерируемую солнечной панелью, к батарее и обеспечить разумный источник питания для устройства. Широко используется в различных малых системах генерации солнечной энергии, таких как ландшафты и освещение.

Особенности:

1. Встроенный промышленный микро-контроллер.
2. Светодиодный дисплей, показывающий рабочий статус.
3. Полный 4-ступенчатая ШИМ Контроллер заряда.
4. Защита от короткого замыкания, защита от открытого круга, защита от перегрузки.
5. Двойная защита от обратного тока mosfet, низкое производство тепла.

Параметры:

Летучая мышь напряжение: 12 В/24 В Автоматическая адаптация

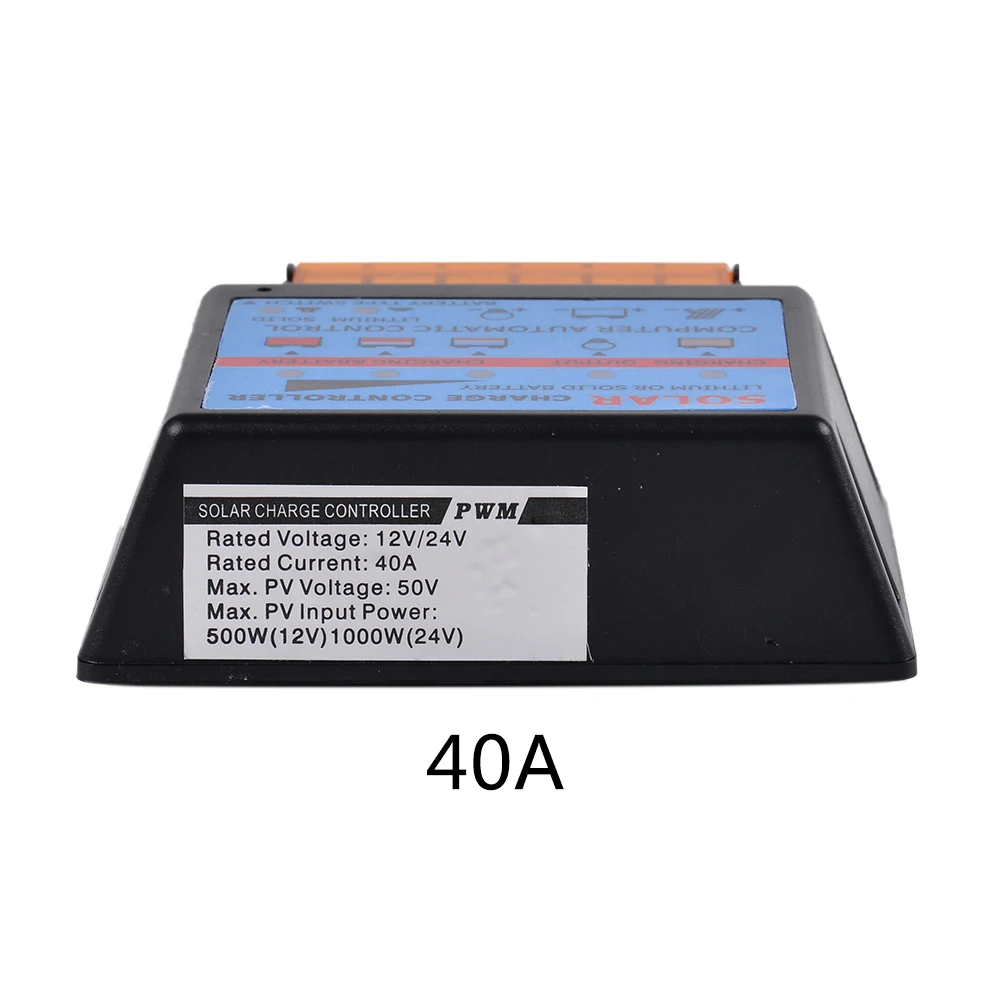

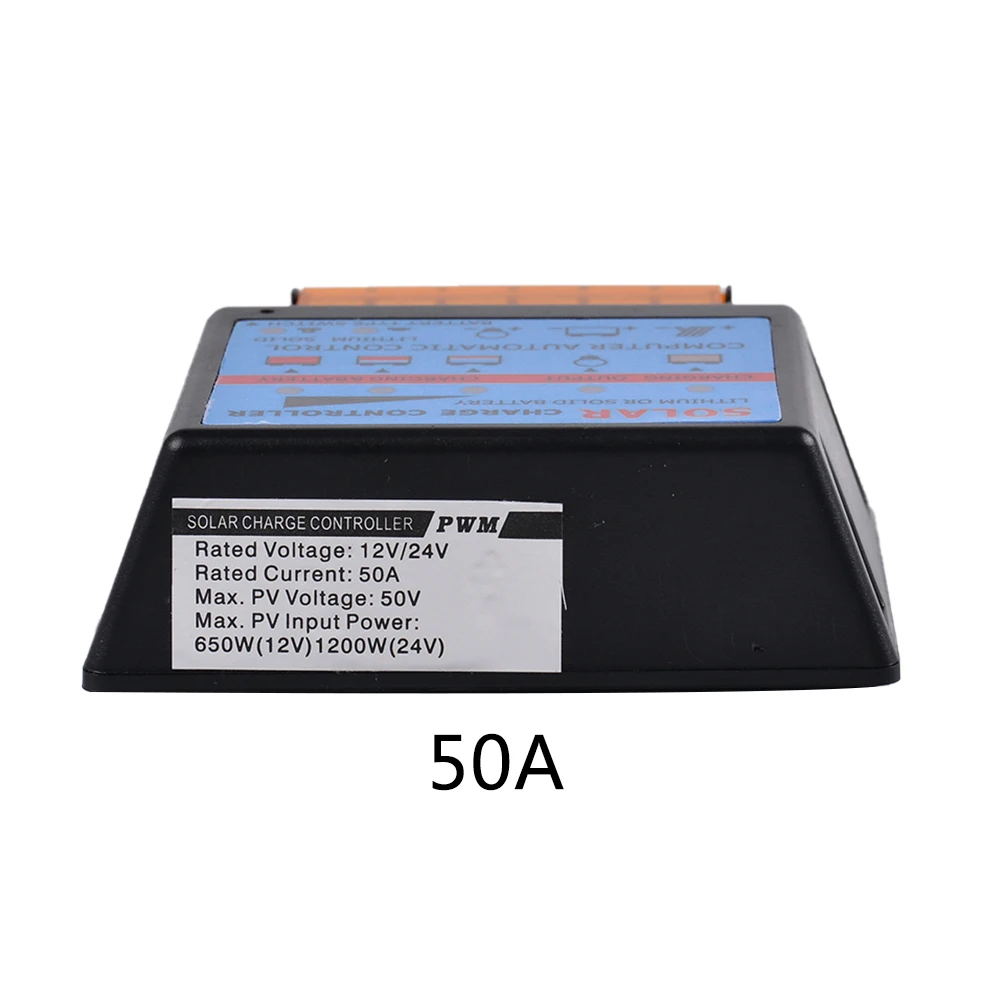

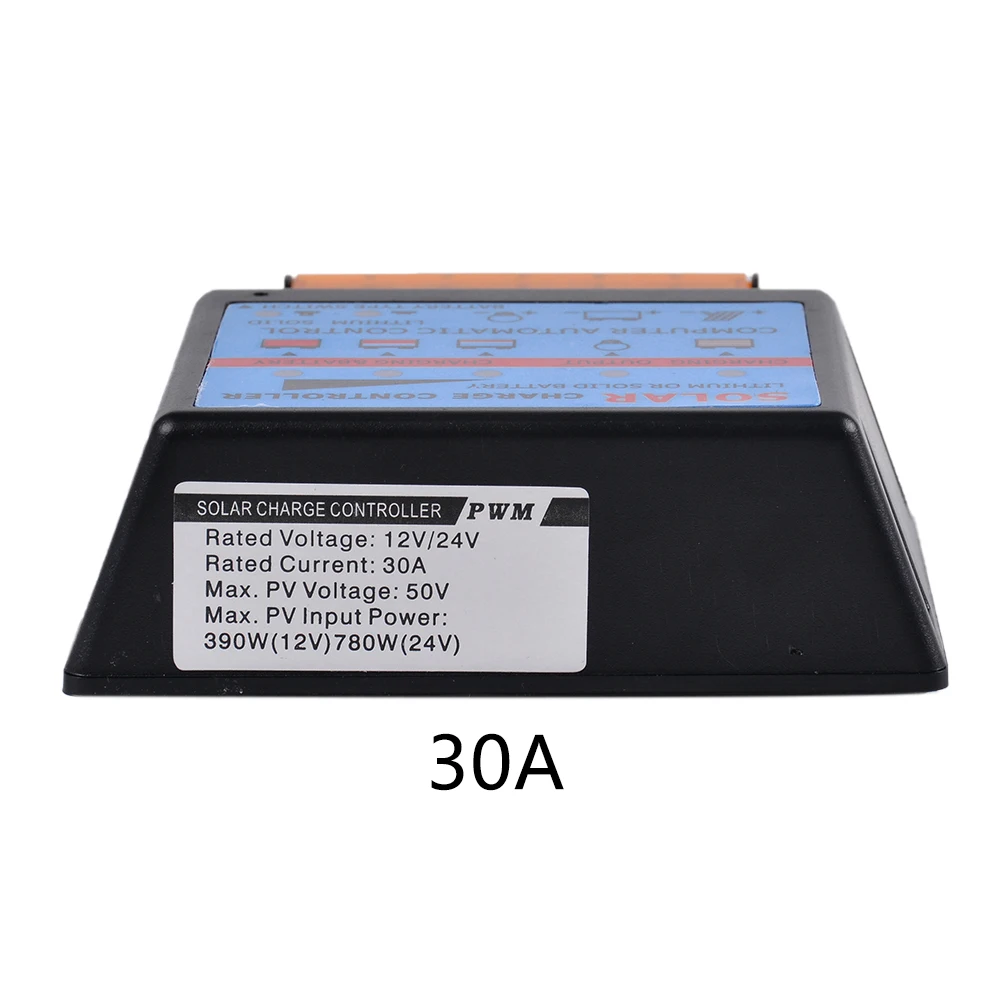

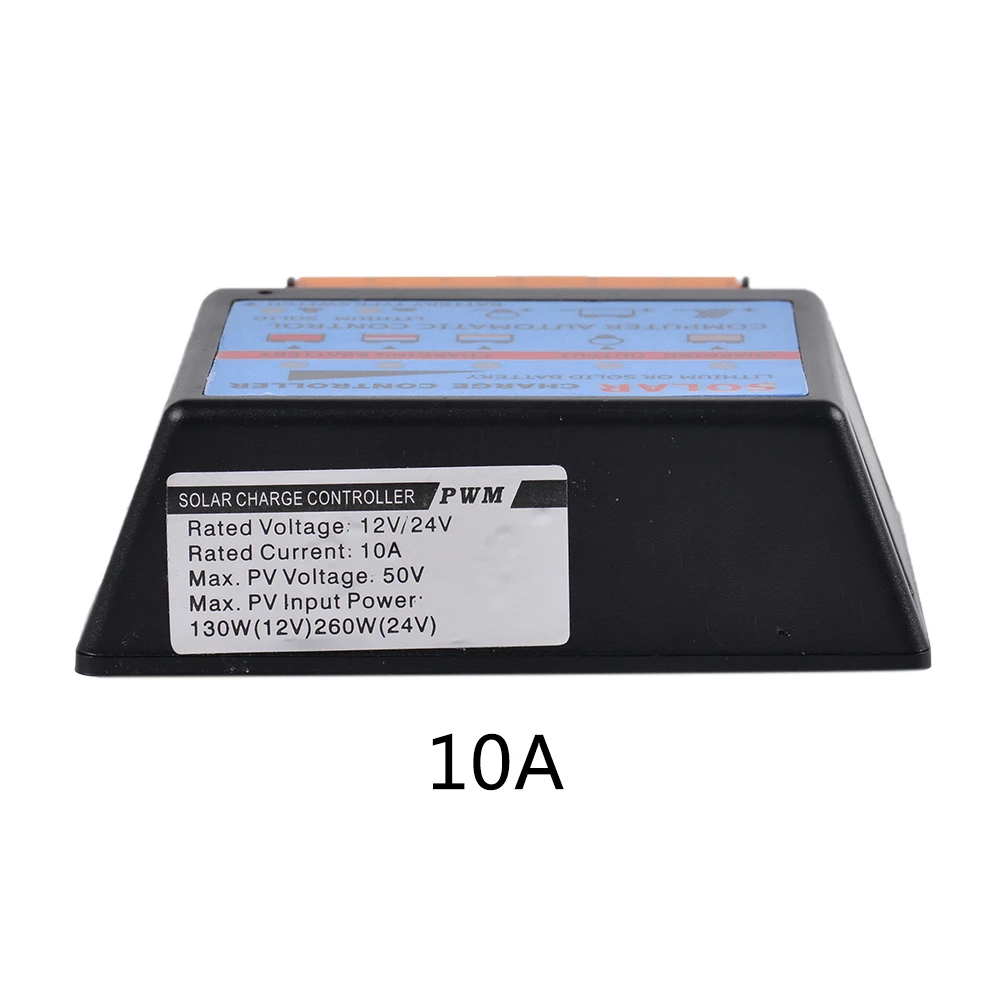

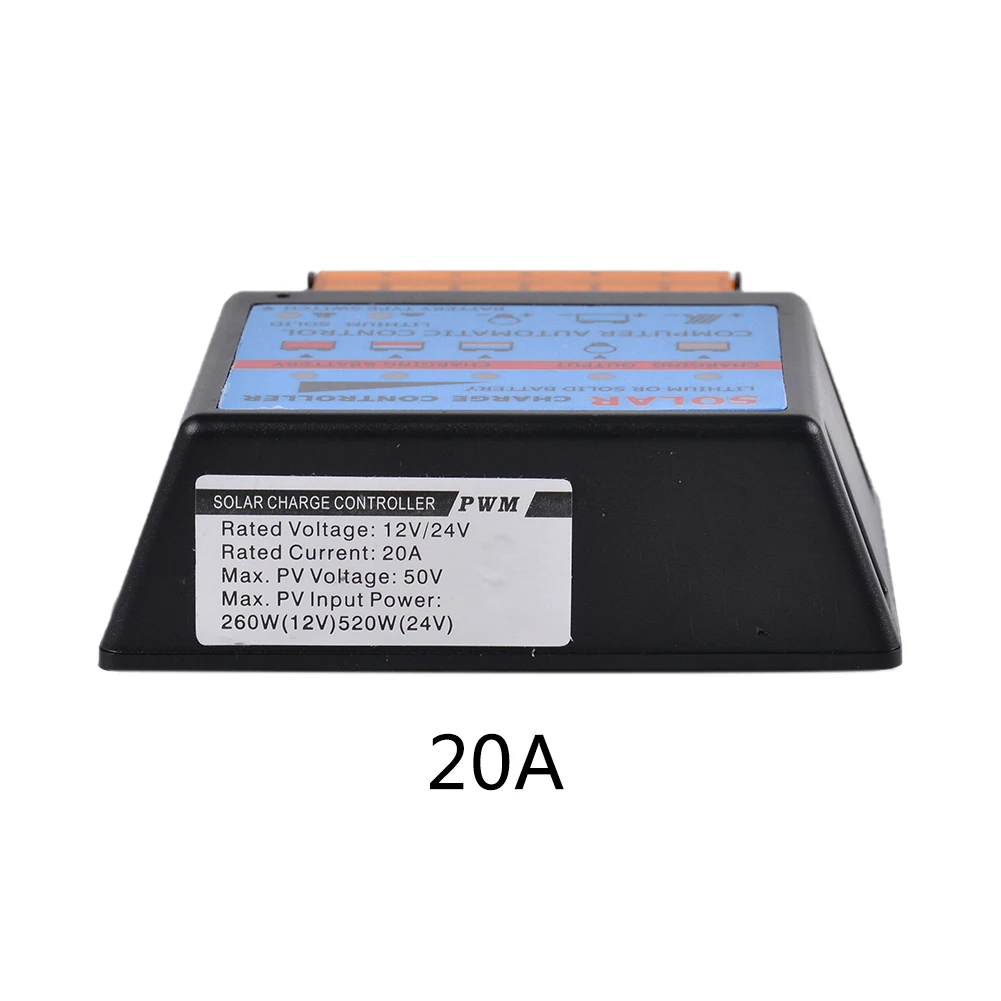

Ток заряда: 10A/ 20A/ 30A /40A /50A
Ток разряда: 10A /10A /10A /10A /15A
Макс Solarinput: 12V аккумулятор с 18V, 24V batterywith 36V.
Селиф-Потребляет: <10 мА
Рабочая температура: -35-+ 85 ℃

Инструкции:

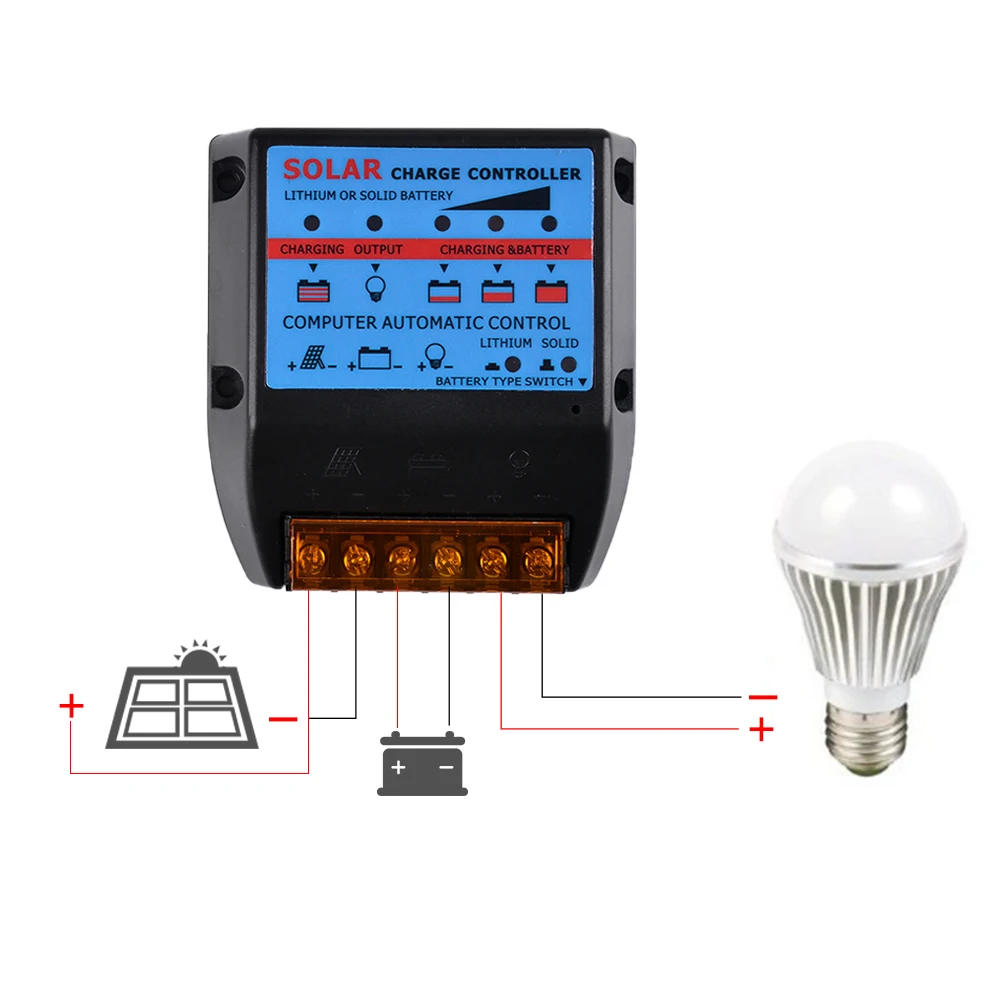

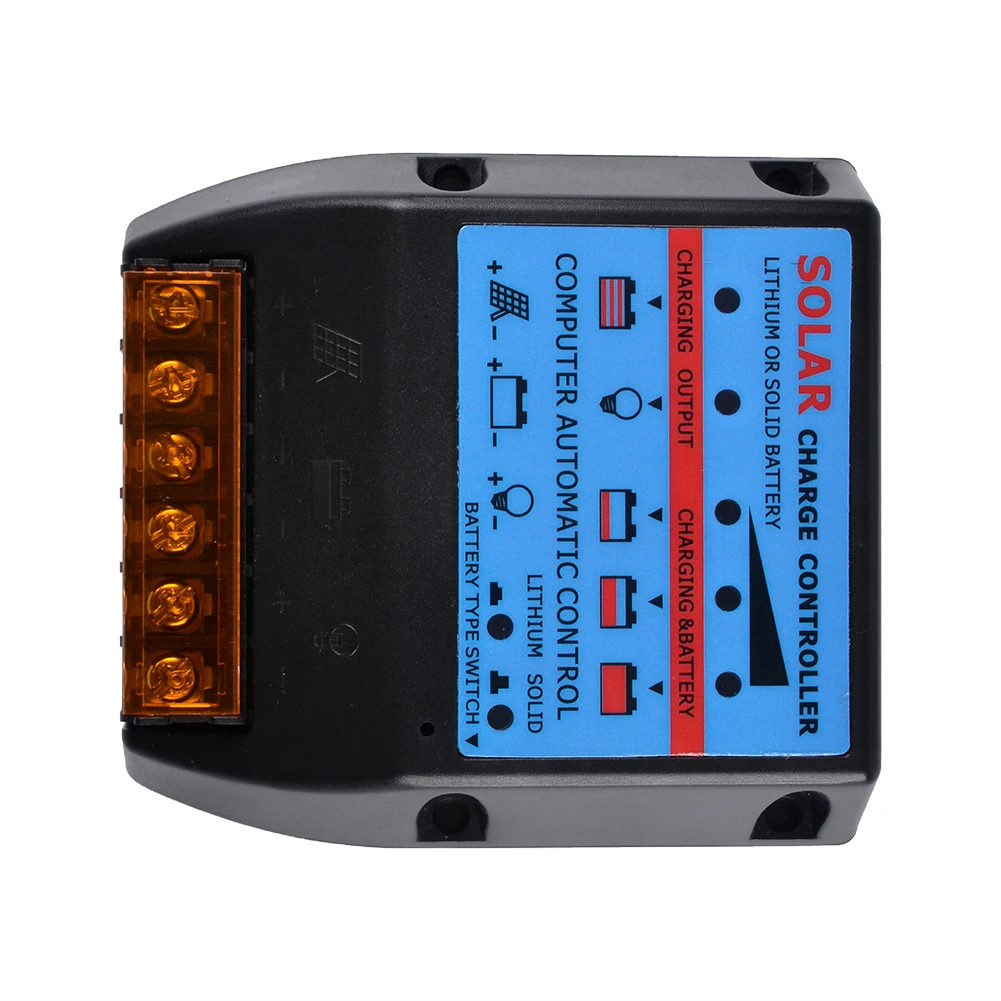

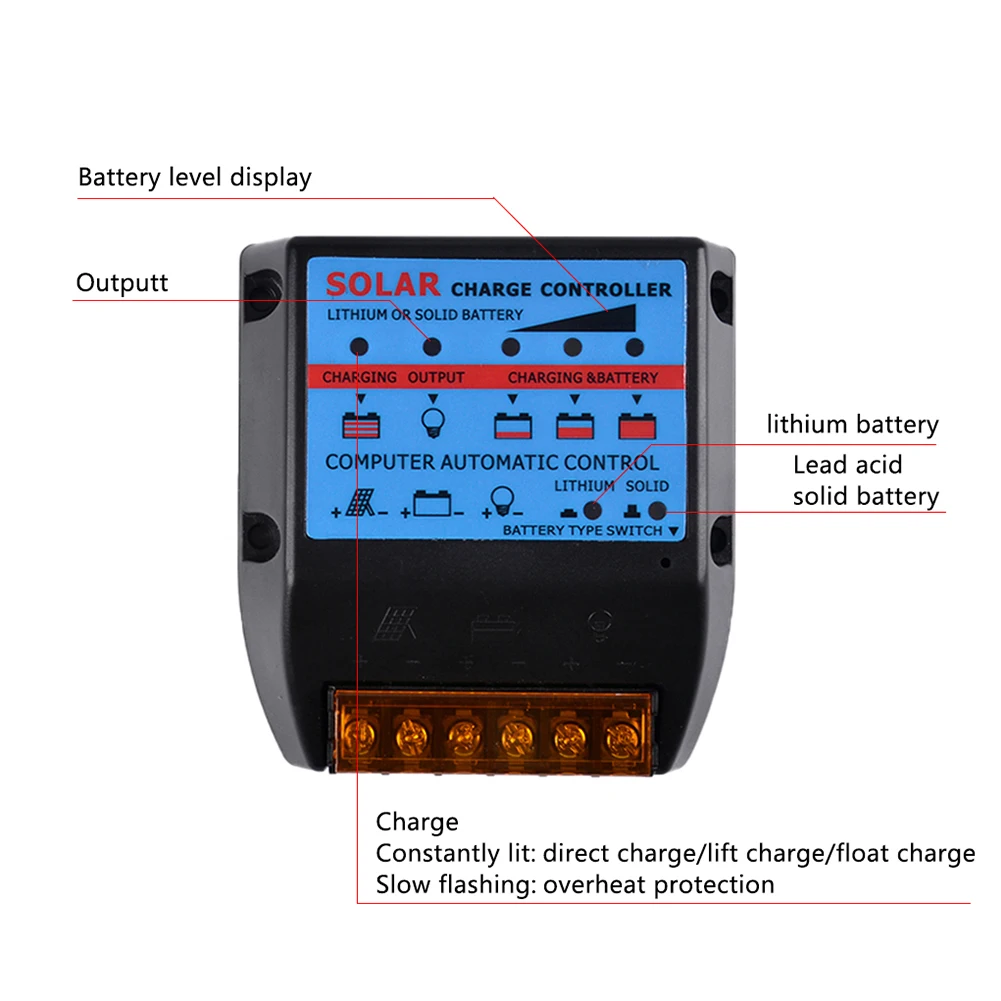

Откройте верхнюю крышку солнечного контроллера, Подключаясь в соответствии с графикой на крышке.

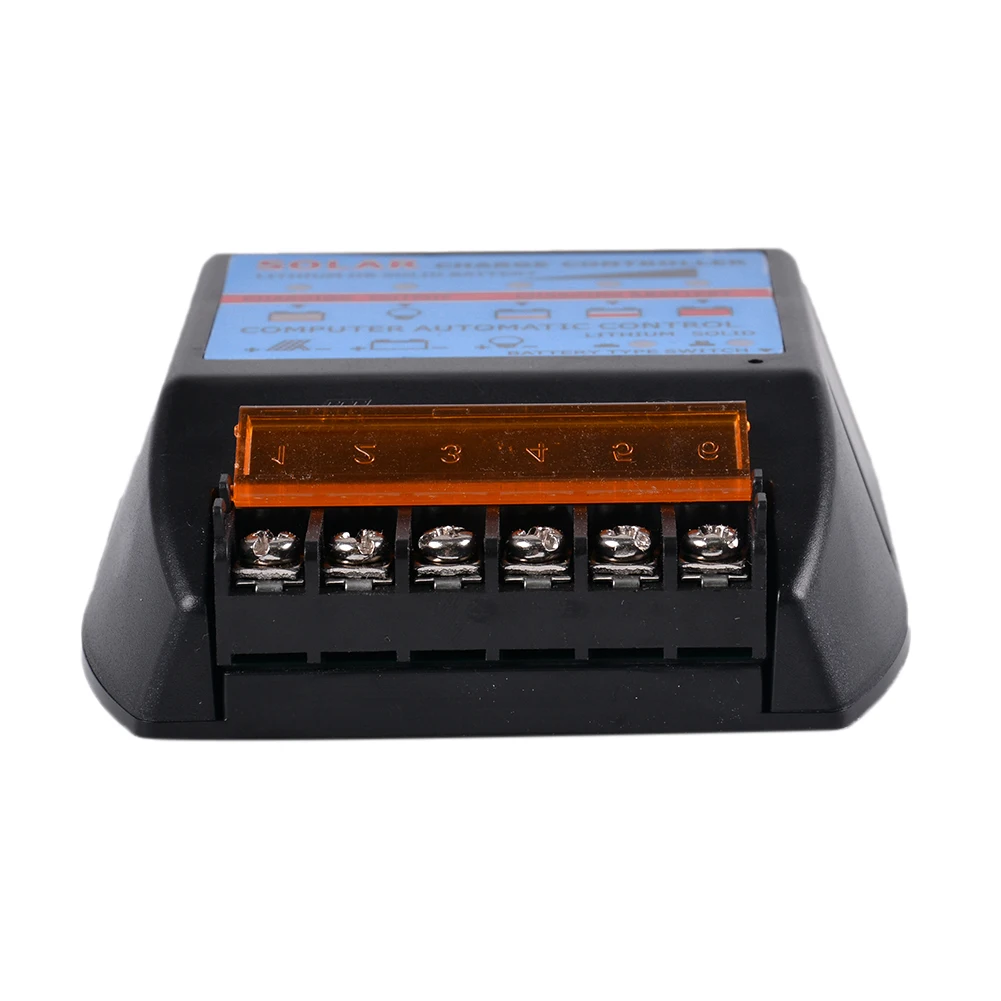

1. Правильно Подключите «+» и «-» батареи к соответствующим клеммам контроллера (3-й и 4-й клеммы слева).
Индикатор нагрузки (вспышка) мигает и загорается через 15-30 секунд, показывая, что соединение верное, и следующие соединения могут продолжать. Если нет, это может повредить контроллер.
2. Подключите «+» и «-» солнечной панели к соответствующим клеммам контроллера (1-й и 2-й клеммы слева).
3. Подключите «+» и «-» нагрузки к соответствующим клеммам контроллера (5-й и 6-й клеммы слева).
4. Индикатор зарядки всегда яркий, указывая, что он сильно заряжается; Мигание указывает на то, что он плавает; Когда он выключен, зарядка прекращается.
5. Когда индикатор нагрузки все время яркий, это означает, что есть выход, нагрузка может работать; Если он выключен, нет выхода, и нагрузка не может работать.

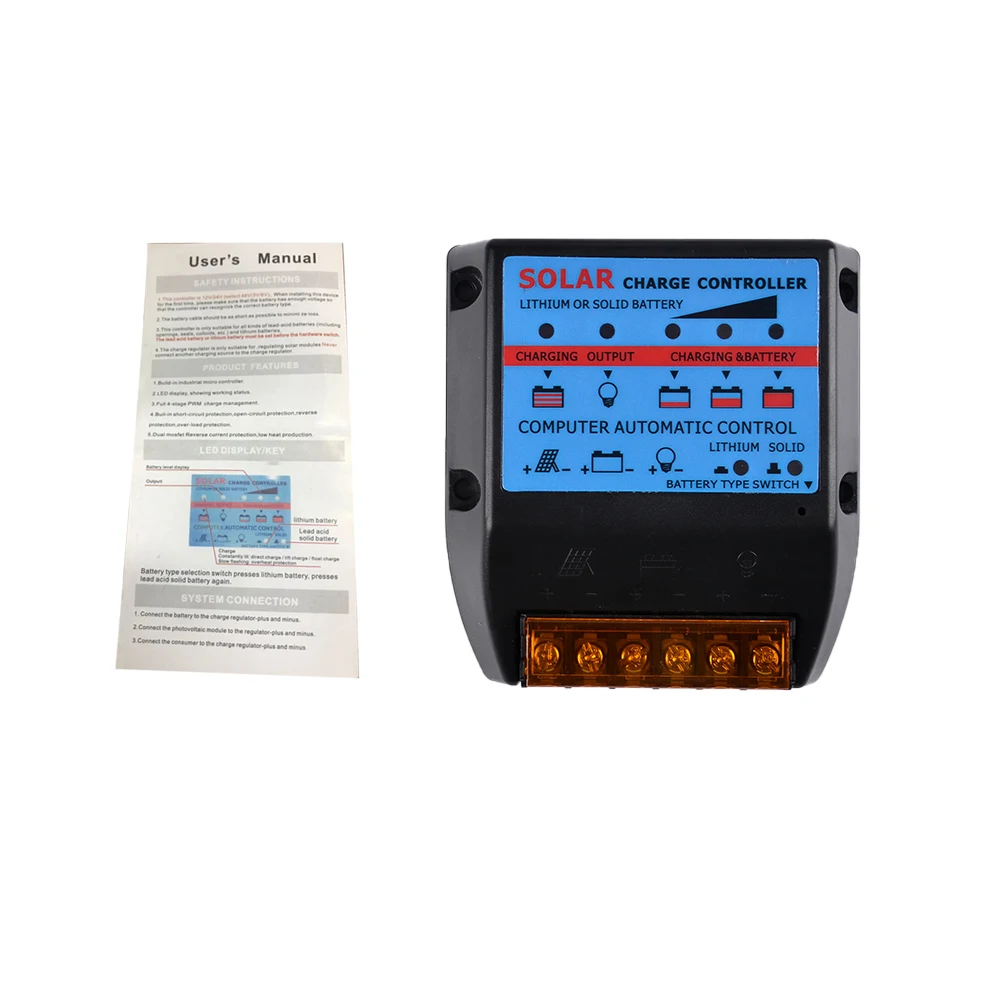

Упаковочный лист:

1 * контроллер
1 * Инструкция


Примечание:

1. Этот контроллер 12 В/24 В (выберите 48 В/3 В/6 В), при установке этого устройства в первый раз, убедитесь, что аккумулятор имеет достаточное напряжение, чтобы контроллер мог распознать правильный тип батареи.
2. Кабель аккумулятора должен быть максимально коротким, чтобы минимизировать потери.
3. Этот контроллер подходит только для всех видов свинцово-кислотных батарей (включая отверстия, уплотнения, коллоиды и т. д.) и литиевых батарей.
4. Свинцово-кислотный аккумулятор или литиевая батарея должны быть установлены перед аппаратным переключателем.
5. Регулятор заряда подходит только для регулирования солнечных модулей никогда не подключайте другой источник зарядки к регулятору заряда.
