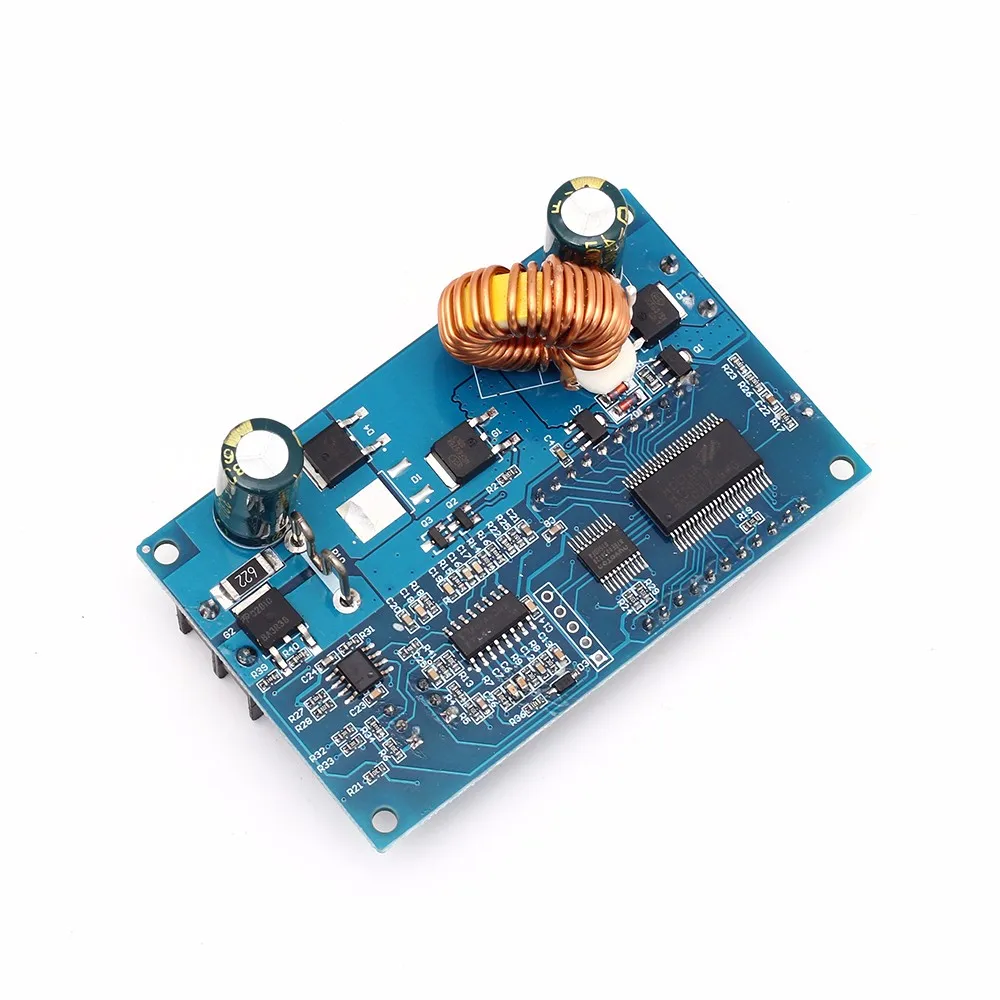

1. Описание:

ZK-S5X-это Регулируемый Модуль постоянного напряжения постоянного тока с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность и состояние дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания buck блок питания и зарядное устройство. Простой и эффективный, практичный.

2. Особенности:

1>. Высоковольтная упорная клемма;

2>. С высококачественной акриловой оболочкой;

3>. Поддержка полного выхода по нетрудоспособности;

4>. Поддержка защиты от обратного хода;

5>. Поддержка защиты от короткого замыкания;

6>. Поддержка защиты от перегрузки по току;

7>. Поддержка защиты от обратного потока;

8>. ЖК-экран HD дисплей;

9>. Поддержка функции зарядки;

10>. Поддержка выбора выхода;

11>. Поддержка входного напряжения дисплея;

12>. Поддержка отображения выходного напряжения, тока, мощности;

13>. Поддержка индикатора рабочего состояния;

14>. Несколько параметров отображаются одновременно;

15>. Высокий ток, низкое тепло;

3. Параметры:

1>. Название продукта: ZK-S5X 5А повышающий блок питания

2>. Номер товара: ZK-S5X

3>. Рабочее напряжение: 9,0-45 В постоянного тока

4>. Выходное напряжение: 10 В-50 В постоянного тока

5>. Выходной ток: 5А (выходная мощность при превышении 5А)

6>. Выходная мощность: 90 Вт (выходная мощность при превышении 90 Вт)

7>. Диапазон отображения напряжения: 0 ~ 50 в

8>. Точность отображения напряжения: +/-0,3 в

9>. Разрешение дисплея напряжения: 0,05 В

10>. Диапазон отображения тока: 0 ~ 5A

11>. Текущее Разрешение дисплея: +/-0.1A

11>. Точность отображения тока: 0.005A

13>. Эффективность преобразования: около 96%

14>. Рабочий ток: 30 мА

15>. Короткая Защита: да

16>. Защита от обратного хода: Да

17>. Защита от обратного потока: Да

18>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

19>. Диапазон рабочей влажности: 0%-95% относительной влажности

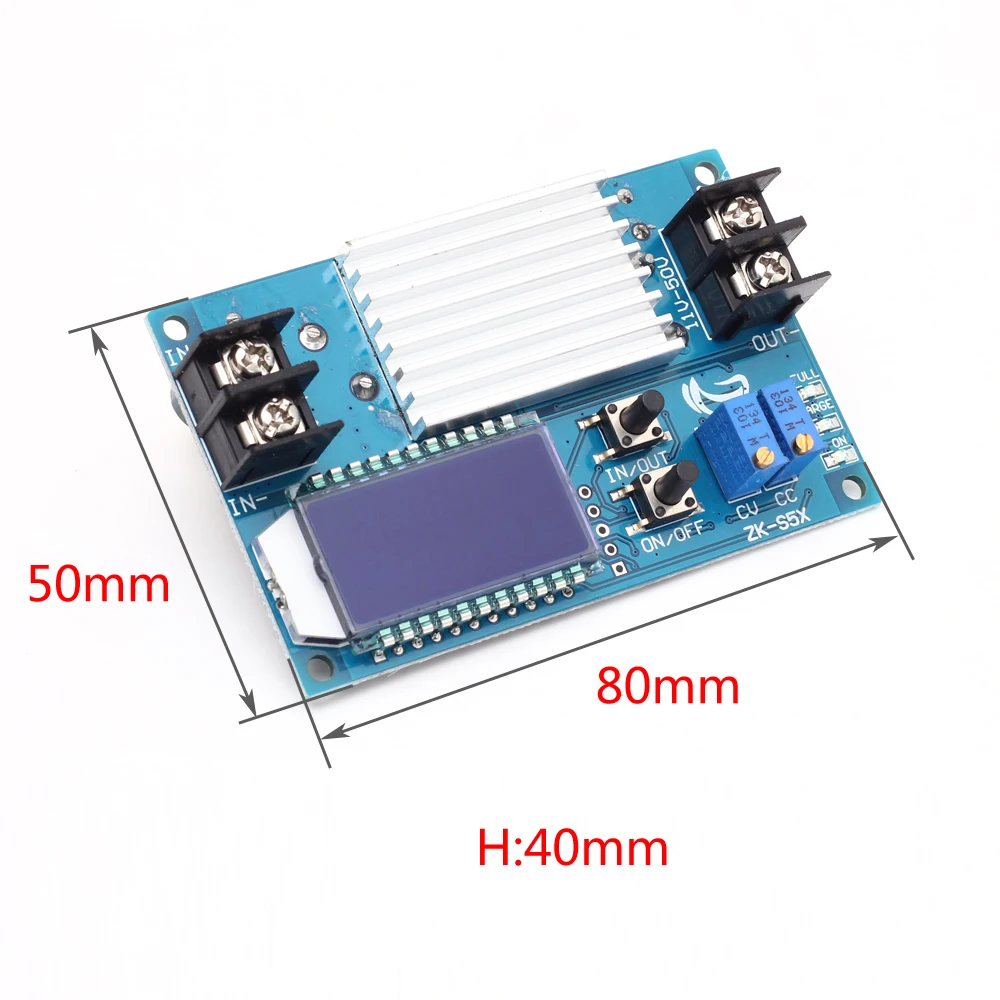

20>. Размер без установки корпуса: 80*50*40 мм

21>. Размер с оболочкой: 82*52*41 м

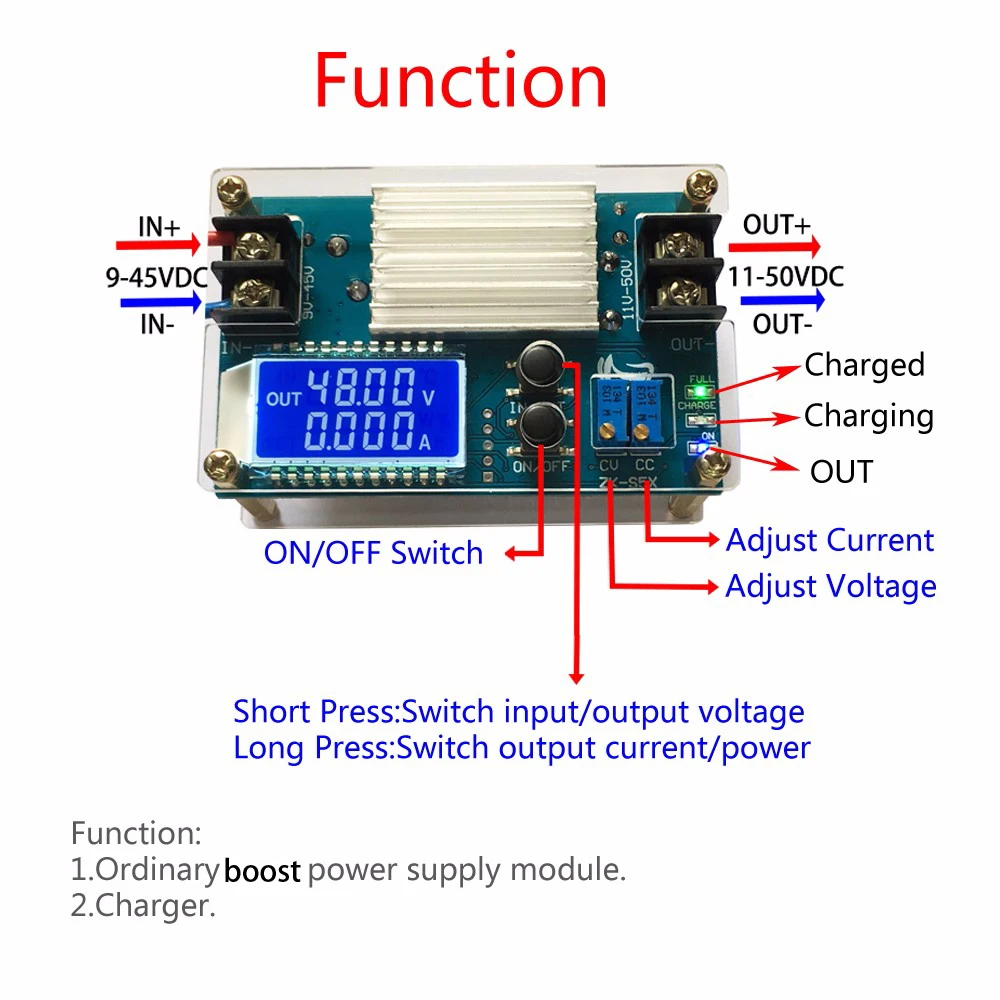

4. Кнопка/потенциометр/светодиодный введение:

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2> ВКЛ/ВЫКЛ: короткое нажатие для выбора выхода. По умолчанию выключено.

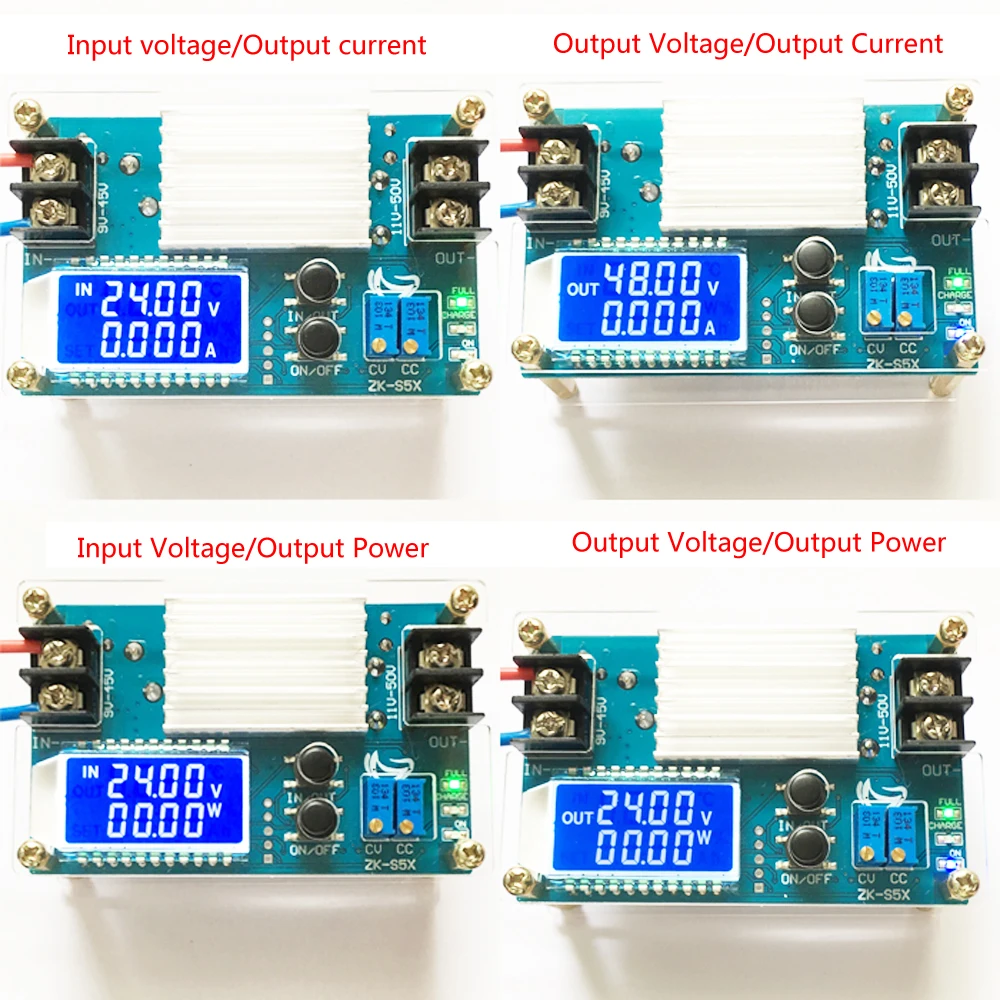

3>. Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения выходного тока или выходной мощности.

4>. Потенциометр CV: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке.

5>. Потенциометр CC: Регулировка выходного тока. Увеличение выходного тока при вращении по часовой стрелке. Примечание: он просто может быть установлен после подключения батареи, в противном случае модуль не будет работать нормально.

6>. Светодиодный индикатор зарядного устройства: Красный светодиодный индикатор зарядки. Он включается при зарядке.

7>. Полный светодиодный: зеленый светодиодный индикатор, заряженный индикатор. Он включится после зарядки.

8>. Светодиодный: синий светодиодный индикатор, выходной индикатор. Он включается, когда есть выход на выходном терминале.

5. Использование шагов:

1>. Как обычный понижающий модуль питания:

1,1>. Подключите правильное входное напряжение на входном терминале;

1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями.

1,3>. Сначала поверните потенциометр CC против часовой стрелки более 20 поворотов.

1,4>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,5>. Тестирование и использование (Е. g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный выключен.)

1,6>. На экране будет отображаться «ошибка», если ток нагрузки превышает значение защиты от перегрузки по току. Поэтому пользователю необходимо повернуть потенциометр CC по часовой стрелке, чтобы увеличить выходной ток.

2>. Как зарядное устройство:

2,1>. Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки.

2,2>. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.

2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).

2,4>. Измерьте выходное напряжение с помощью мультиметра и Отрегулируйте потенциометр CC, чтобы убедиться, что выходное напряжение достигнет требуемого напряжения с плавающей зарядкой. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)

2,5>. Сначала поверните потенциометр CC против часовой стрелки более 20 поворотов.

2,6>. Подключение к батарее на выходном терминале.

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока зарядки.

6. Сообщение об ошибке:

Есть четыре сообщения об ошибках на ЖК-дисплее, если ошибка в работе пользователя:

1>. «Ошибка»: это потому, что использование выходного напряжения меньше, чем входное напряжение. Это Повышающий Модуль. Поэтому, пожалуйста, убедитесь, что выходное напряжение больше, чем входное напряжение. Используйте r можно настроить потенциометр CV. Это также подскажет, если выход короткого замыкания или установить режим постоянного тока, но без использования батареи в качестве нагрузки.

2>.'OP': сигнал перегрузки питания. Это потому, что выходная мощность более 90 Вт. Пользователю нужно изменить нагрузку. Модуль может поддерживать максимум 90 Вт.

3>.'OU': сигнал перегрузки выходного напряжения. Это потому, что установленное выходное напряжение составляет более 50 В.

4>.'OC': сигнал перегрузки выходного тока. Это потому, что ток выходного тока более 5А.

7. Обратите внимание:

1>. Постоянный ток просто поддерживает батарею! Он не будет работать, если нагрузка не является батареей.

2>. Это Повышающий Модуль питания, поэтому выходное напряжение должно быть выше входного напряжения. В противном случае оно не будет работать нормально.

3>. Выход короткого замыкания не поддерживается для регулирования значения постоянного тока.

4>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

5>. Вход напряжение должно быть 0,8 V ниже, чем выходное напряжение.

6>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток.

7>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

8>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

9>. Перед использованием ознакомьтесь с руководством и описанием.

10>. Выходное напряжение по умолчанию составляет около 15 В.

8. Применение:

1>. Обычный источник питания;

2>. Зарядное устройство;

3>. Дисплей напряжения прибора;

4>. Измерительный прибор;

5>. Испытание цепи;

6>. Преобразование мощности.

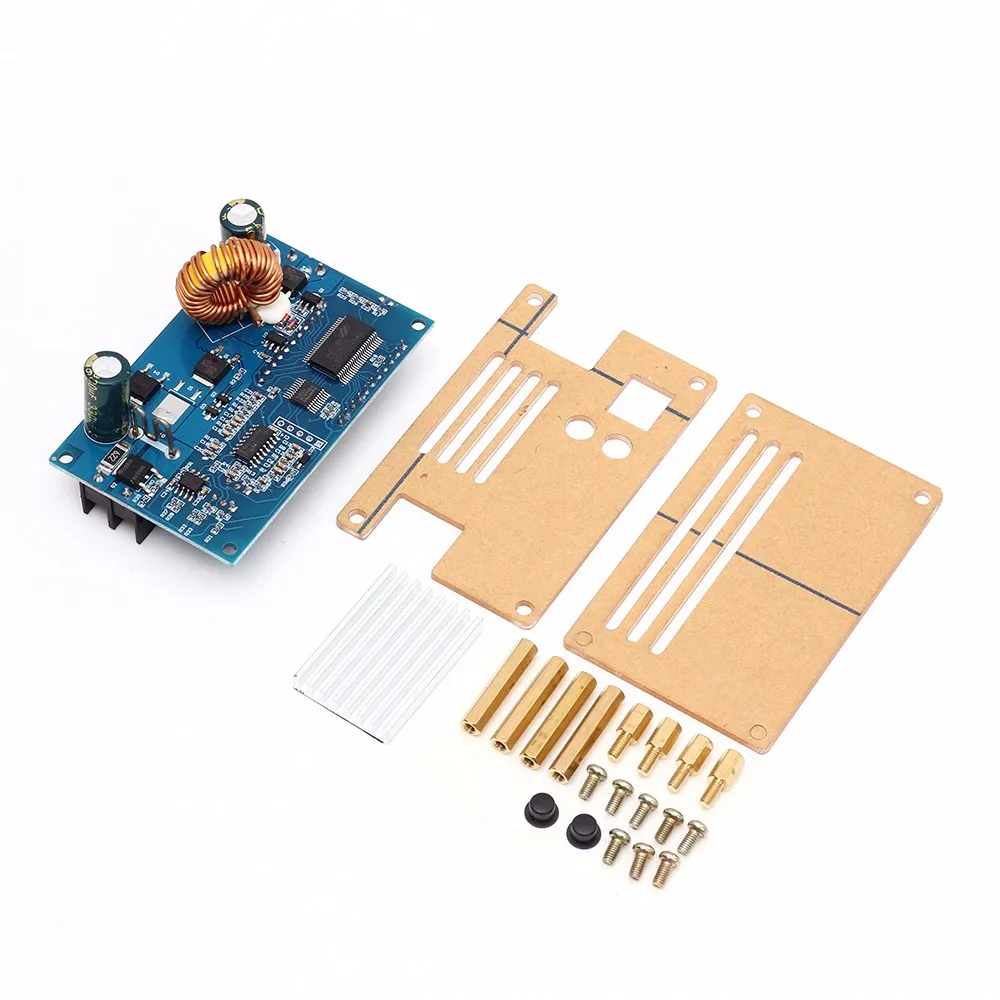

9. Посылка:

1>.1 шт. ZK-S5X 5А Повышающий Модуль питания;

2>.1 шт. радиатор;

3>.2 шт. акриловая оболочка;

4>.2 шт. черная крышка на пуговицах;

5>.4 шт. М3*25 мм медная колонна;

6>.4 шт. М3*8 + 6 мм медная колонна;

7>.8 шт М3*5 мм винт.
