Метан CH4 воспламеняющийся газ (углеводородный) панель обработки сигнала

Метан CH4 воспламеняющийся газ (углеводородный) панель обработки сигнала

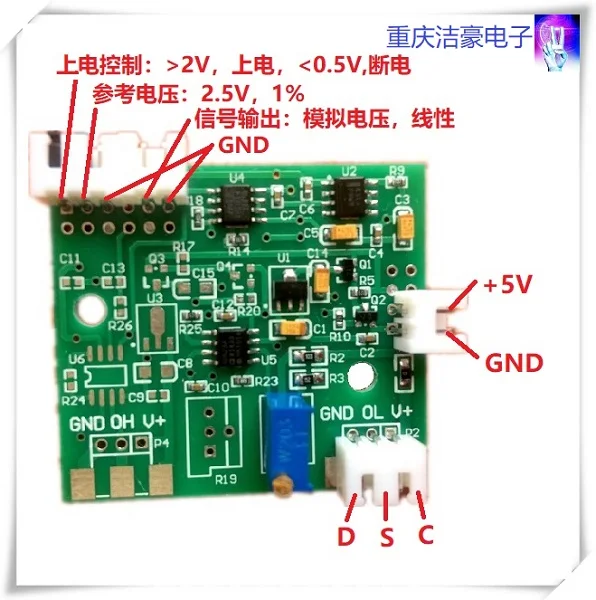

Порты и разъёмы Описание:

1. Источник питания: + 5 В;
2. Выход сигнала: линейный аналоговый сигнал (диапазон вывода должен регулировать параметры сигнальной платы в соответствии с типом зонда, типом измеренного газа, количеством сигнала и диапазоном измерения, И из-за разницы зонда, Одно устройство должно использовать стандартное программное обеспечение для газа и приобретения для корректировки линейного наклона);
3. Опорное напряжение: + 2,5 V, точность 1%, выход сигнала доска, может использоваться в качестве внешнего Vref напряжение MCU для того, чтобы улучшить точность выборки;
4. Управление питанием: высокоуровневое Эффективное (& gt; 2 в), в основном используется для регулирования ширины пульса ШИМ во время холодного запуска датчика, защиты от перегрузки диапазона, И энергосберегающие прерывистые приложения для приобретения (например, источник питания батареи). После включения снова требуется стабильное время (5-10 минут) для сбора данных.

5. Сигнальная плата реализует одиночный источник питания и метод измерения моста, а потенциометр не регулируется.

6. Сигнальная плата может быть расширена для измерения метана высокой и низкой концентрации (каталитическое сгорание при низкой концентрации и теплопроводности при высокой концентрации), а также для измерения мостов температурных датчиков PT100 и PT1000.
7. Датчик: подходит для 4P-70, 4P-70C, 4P-90, 4P-90C, VQ548MP, MJC4/3.0LДля моделей других производителей, подробно ознакомьтесь с вводом каждого зонда в магазине, и это занимает от 5 до 10 минут для первого подключения зонда.

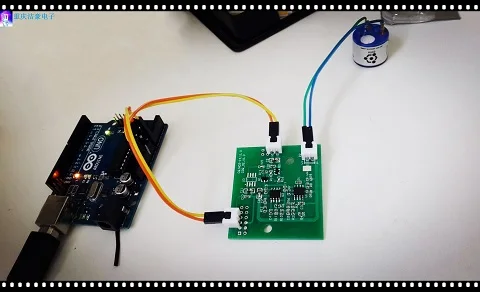

Примеры применения: (см. Изображение образца кислорода)

'
