13S 14S 15S 16S 17S 20S Защитная плата Lifepo4 LTO литий ионная полимерная литиевая батарея

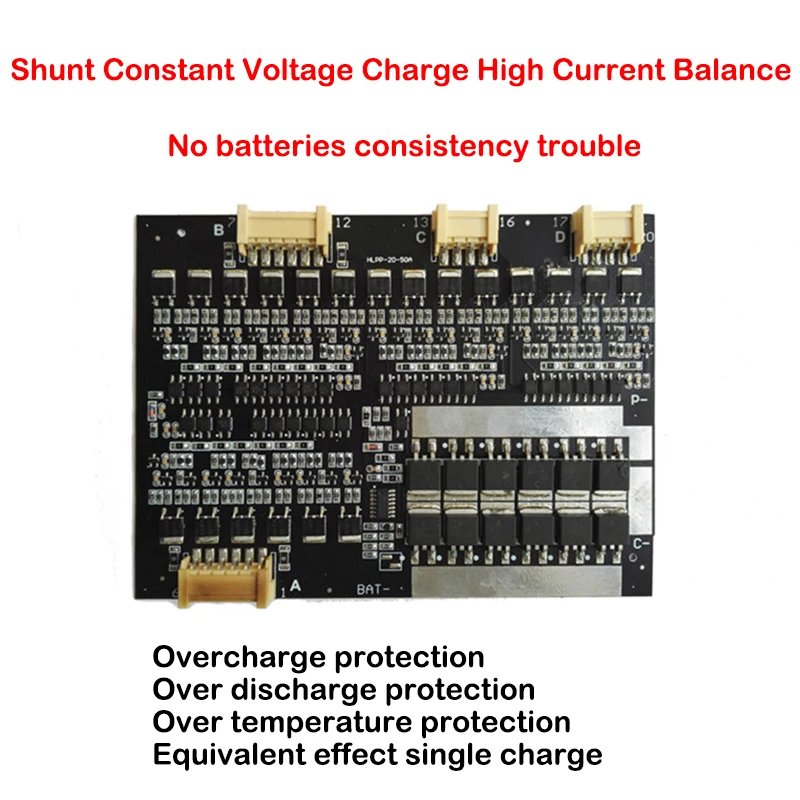

1. Обзор продукта: Серия HLP-x-это плата защиты литиевых батарей, разработанная нашей компанией. Заявленный патент на изобретение пришел на этап объявления. Он в основном используется для защиты 3S ~ 50S литиевых батарей. Он может быть применен к литиевым батареям с различными химическими свойствами, такими как li-ion, Lipo,Lifepo4, LTO titanate и т. д. Эта серия защитных досок имеет обычные особенности аналогичных продуктов, защиту от избыточного заряда, защиту от переразряда, защиту от температуры, управление балансом заряда и разряда. Литий-ионный аккумулятор Lipo: 3,7 V одна ячейка Lifepo4: 3,2 V одиночная клетка LTO:2,4 VОдиночные сотовые 2. Особенности продукта: Плата защиты от ультрабаланса литиевой батареи использует новейшую разработанную технологию защиты от постоянного напряжения и зарядки, которая устраняет широко используемый метод сбалансированного разряда. Убедитесь, что каждый набор литиевых батарей может заряжаться от номинального напряжения 3,65 в (2,75 в, 4,20 в), что полностью использует потенциальную емкость литиевой батареи, И фактическое измерение может увеличить емкость литиевой батареи более чем на 3%. В то же время, это решает техническую проблему, которая влияет на качество литиевых аккумуляторов, которые много лет страдали от индустрии литиевых батарей. 3. Модульная Защитная панель Дизайн продукта: ◆ Технология защиты от шунта постоянного напряжения зарядки. ◆С сильной нагрузкой, непрерывный ток разряда может быть объединен в соответствии с требованиями. Используется силовой МОП-транзистор с высоким сопротивлением напряжения и низкой проводимостью. Теплоотвод предусмотрен на доске, и эффект рассеивания тепла хорош. ◆Цепь балансировки постоянного напряжения шунта проста и надежна. ◆Защита от перезаряда с типичным режимом обнаружения напряжения, защита от перегрузки. ◆ Соответствующая температурная защита во время зарядки и разрядки. ◆Поверхность печатной платы изготовлена из алюминиевой подложки, которая является безопасной и надежной. Модульная производственная поддерживающая Защитная панель, выравнивающий ток и зарядный ток Период баланса не разрядит ячейку, Баланс Напряжение погрешность ± 0,015 Переход на красный и зеленый быстрее, переход на красный и зеленый примерно каждые 4S и 2 секунды Конструкция алюминиевой подложки с высокой проводимостью, защита от температуры более безопасна и надежна Технология защиты от постоянного напряжения, погрешность ячейки может быть сбалансирована Не поддерживает быструю зарядку, менее 5А зарядный ток Постоянный ток разряда 25A Мгновенная ток разряда 50A Зарядное напряжение 3,65/4,2/2,6 X Зарядный ток <5A, строго запрещено> 5A Напряжение обнаружения избыточного заряда 3,65/4,2/2,6 Задержка защиты от избыточного заряда: нет, постоянное напряжение не требуется этот товар Напряжение перезарядки: Нет, не разрядит аккумулятор, нет такого Напряжение обнаружения баланса батареи 3,65/4,2/2,6 Напряжение баланса питания: нет, сплит постоянное напряжение не нужен этот товар Ток выравнивания батареи = тот же ток зарядки Защита от избыточной разрядки обнаружения напряжения: 2,3/2,7/1,6 или около того Состояние разрядки: Отключение нагрузки или активация заряда Защита от заряда и разряда 55 °C Внутреннее сопротивление основной цепи <10mΩ Самопотребление/рабочий ток <100uA Диапазон температур-20 ~ 85 °C 1. Последовательность подключения к ячейкам: сначала Подключите Терминал обнаружения напряжения, затем подключите к летучей мыши и, наконец, к P-, заказ отменяется при удалении. 2; Используйте 0,75-1 квадратную высокотемпературную линию для линии обнаружения напряжения батареи. BAT-, P-необходимо выбрать подходящий диаметр провода в соответствии с непрерывным током разряда и током зарядки. 3. После подключения аккумулятора и защитной платы Измерьте напряжение между положительным полюсом аккумулятора и P-. Если измеренное напряжение ниже общего напряжения аккумуляторной батареи, активируйте его с помощью зарядки. Общее напряжение нормальное, что указывает на то, что Защитная панель работает нормально. 4; Когда зарядка полная, радиатор нагревается. Это нормальное явление. Температура автоматически контролируется ниже 55 °C. Первая зарядка должна продлить время зарядки для плохо совместимого аккумулятора до тех пор, пока радиатор не будет очень горячим. Аккумулятор полностью заряжен. Полностью сбалансированный. Если Первая зарядка перегревается, прекратите зарядку и проверьте причину. Когда происходит цикл, количество тепла значительно уменьшается, что указывает на то, что батарея работает в лучшем случае. Примечание: во время процесса проводки платы защиты, короткого замыкания не должно происходить, линия обнаружения не должна быть в неправильном порядке, тестовая Соединительная вилка не должна быть вставлена в неправильное положение. Когда плата защиты подключена к ядру батареи или удалена из аккумуляторного блока, необходимо следовать вышеуказанной последовательности. Если вы не работаете в заказе по мере необходимости и не проводите по мере необходимости, компоненты защитной панели будут повреждены, что повлекло за собой серьезные последствия. Если плата защиты горит при подключении (состояние не зарядки), немедленно отсоедините защитную плату. Неправильная проводка. Сверьтесь с таблицей размеров. Если это займет немного больше времени, он выгорит защитную панель. Если терминал линии обнаружения курится, это означает, что заказ линии обнаружения или положение вилки неправильно, пожалуйста, отправьте его обратно для проверки. 5; Эта защитная плата не является универсальной, клиентам необходимо выбрать подходящее количество струн и подходящий тип батареи в соответствии с фактическими потребностями. 6; Алюминиевая подложка используется для зарядки, а также выступает в качестве датчика защиты температуры разряда. Когда температура окружающей среды превышает около 55 °C, защита произойдет и разрядка будет отключена.
