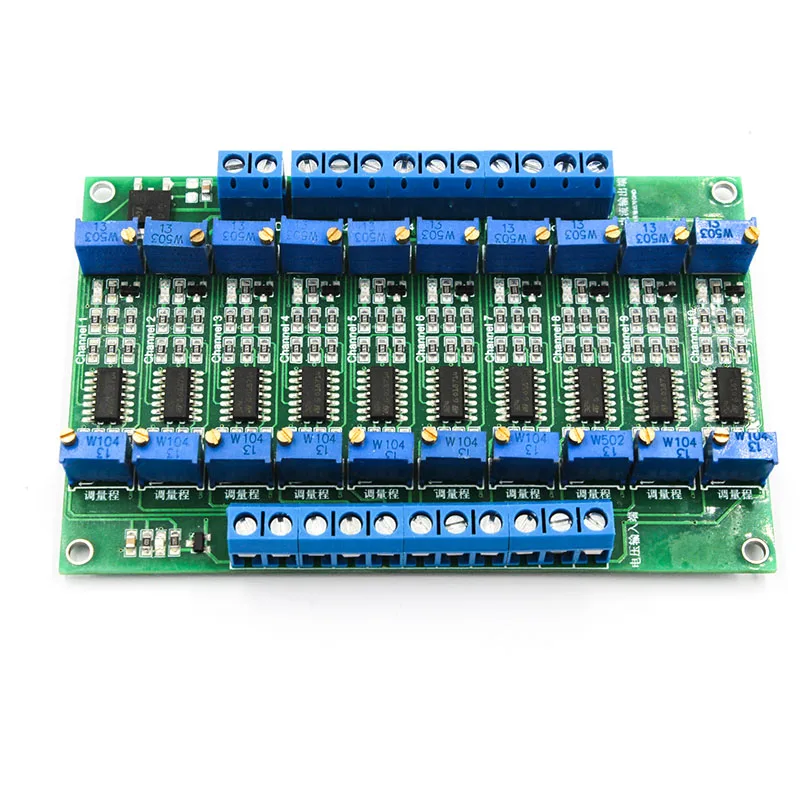

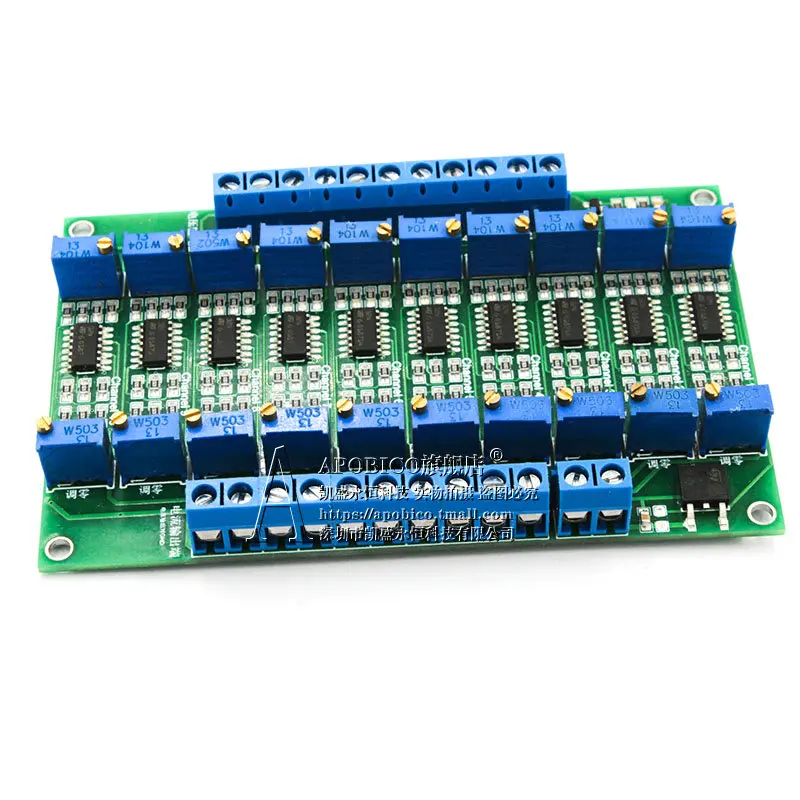

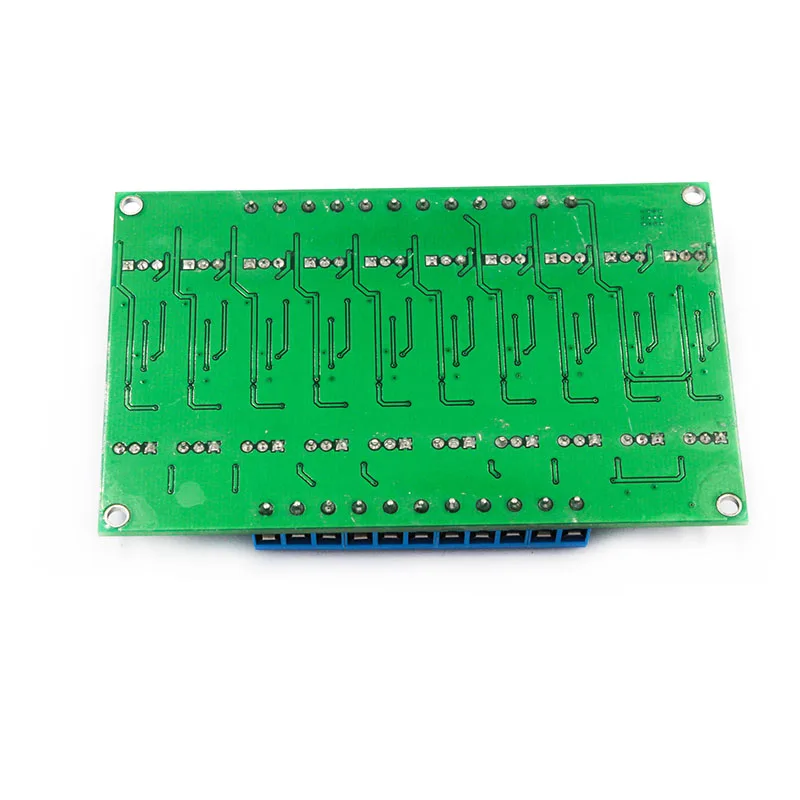

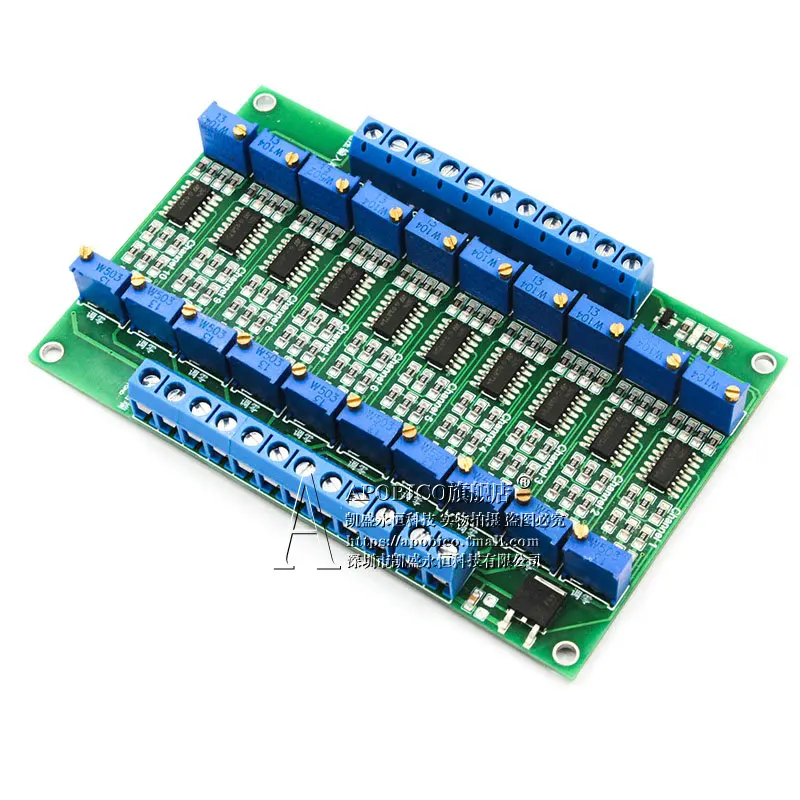

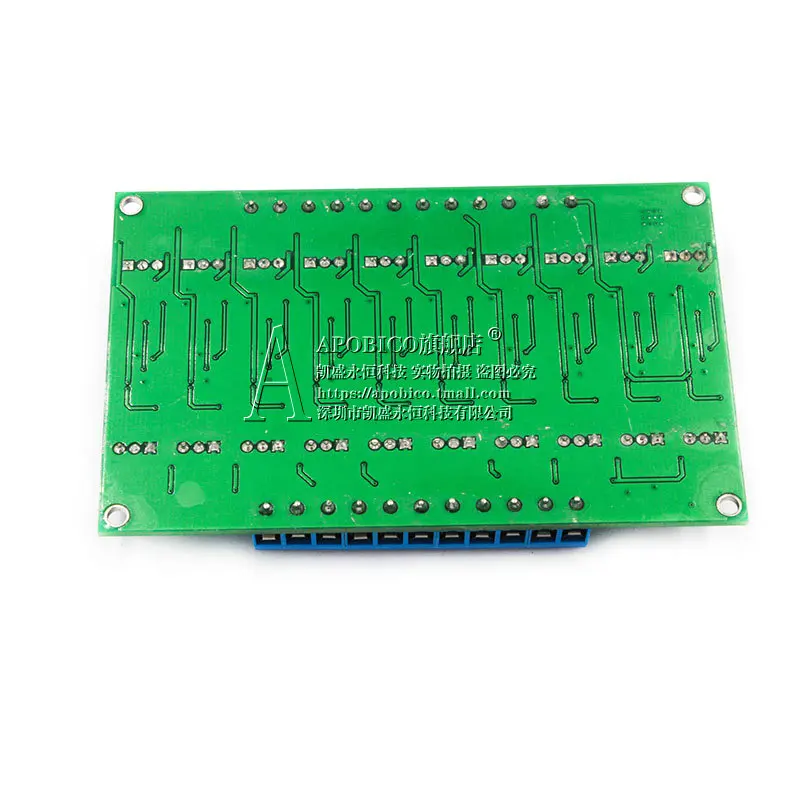

Преобразователь напряжения в текущий модуль с десятичным выходом 0 3 В/5 В/10 В/15 В

Преобразователь напряжения в текущий модуль с десятичным выходом 0 3 В/5 В/10 В/15 В

Высоковольтная версия 7-30 в

Описание продукта:

Модуль напряжения к току может 0-3,3 В/0-5 В/0-10 В/0-15 в/0-24 в сигнал напряжения преобразуется в 4-20 мА/0-20 мА текущий сигнал.

В процессе передачи сигнала цепи сигнал напряжения будет ослабляться с увеличением расстояния передачи, а передача тока может избежать ослабления сигнала.

Характеристики продукта:

1. Напряжение питания 7В ~ 30 В постоянного тока, напряжение питания больше, чем напряжение, необходимое для преобразования.
2. Сигналы напряжения 0 ~ 2,5 В, 3,3 В, 5 В, 10 в, 15 В и 24 В должны быть преобразованы.

3, выходной ток 4-20 мА или 0-20 мА.

4, нулевой и полный диапазон можно отрегулировать (регулировка потенциометра).

5, с изоляцией, без оптопары изоляции.

6, Размер модуля: 10,6*6,7 см

Линейные уравнения ввода-вывода:

Напряжение, которое будет преобразовано, и выходной ток являются линейными. Линейное уравнение определяется в соответствии с точкой нулевой настройки и диапазоном регулировки. Две точки являются прямой линией, а точка нулевой настройки и диапазон регулировки-соответственно точка нулевой настройки и диапазон регулировки. Iout = K * V + b.

К примеру, линейное уравнение I = 1,6 * V + 4 может определяться преобразования 0-10 V постоянного тока до 4-20mA с двумя точками (0,4) и (10,20).

Интерфейс высокой четкости

Инструкция по использованию:

1: Источник питания: Возьмите малыша и подключить модуль питания напряжение питания (3,3-30 V), VCC напряжение питания положительному полюсу, GND напряжение источника питания с отрицательным полюсом.

2: нулевая Настройка: сигнал напряжения, который будет преобразован, будет отрегулирован до 0 В, а выходной ток будет 4 мА, регулируя нулевой потенциометр. Лучше всего зафиксировать ручку потенциометра с помощью клея. Например, регулирующий канал 2, который будет канал 2 входного напряжения (IN2). короткое соединение с общим концом (COM), отрегулируйте канал 2, нулевой регулировочный потенциометр, сделайте канал 2, выходной терминал тока (Iout2) Выходной ток близко к 4ма)

3: диапазон регулировки: напряжение сигнал о том, что нужно конвертировать настраивается на полный диапазон напряжения (например, 3,3 В, 5 В, 10 м, 15 V), и выходной ток регулируемого диапазона потенциометра составляет 20 мА. Во время процесса корректировки индикатор Тока будет ослаблен от сильного до слабого. Не забудьте закрепить ручку потенциометра клеем. Например, регулирующий канал 2, входное напряжение канала 2 (IN2)-вход на 5В. отрегулируйте канал 2 для регулировки диапазона потенциометра, так что выходной ток канала 2 выходной ток (Iout2) близок к 20мА.)

4: напряжение в входном диапазоне может выводить соответствующий ток. Выходной ток отрицательный к источнику питания. При обнаружении смещения полифония может быть осуществлена.

Регулировка пример:

Например, напряжение источника питания 24 В, канал 2 должен быть отрегулирован до 0-10 В до 4-20 мА.

1: Подключите напряжение питания 24 В, 24 В положительное к VCC, отрицательное к GND.

2: нулевая Регулировка: IN2 и COM короткие, отрегулируйте канал 2, чтобы сделать выход Iout2 4mA.

3: Отрегулируйте диапазон: Подключите IN2 к 10 В и COM-терминалу для преобразования отрицательного полюса напряжения. Отрегулируйте регулятор диапазона канала 2, чтобы сделать выход Iout2 20mA.

4: напряжение, которое будет преобразовано в канале 2, варьируется в пределах 0-10 в, а выходной ток меняется линейно в течение 4-20 мА.

'
